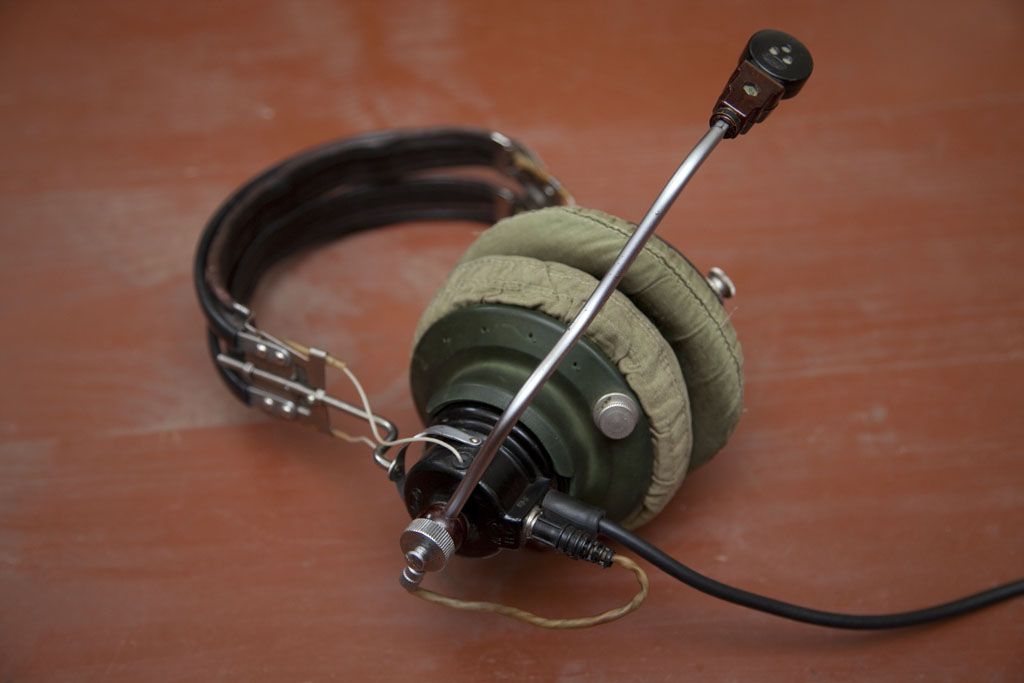

Гарнитура со средней шумозашитой ГСШ-А-18 и ГСШ-А-18Э.

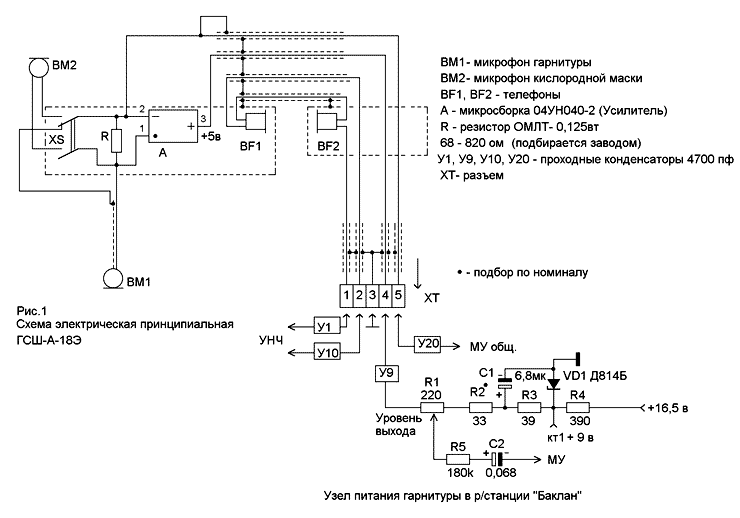

Их основное различие только в шнуре идущем к гарнитуре. Так шнур ГСШ-А-18 имеет меньшее экранирование, а ГСШ-А-18Э идеальна в этом плане и вполне может быть расположена рядом с мощным передатчиком, причем без всяких проблем связанных с ВЧ наводками и т.п. Поэтому, владельцам ГСШ-А-18 рекомендуется переделать шнур как у ГСШ-А-18Э показанный на рис.1.
На схеме показана также система запитки гарнитуры, применяемая в радиостанции ”Баклан” на воздушных судах Гражданской Авиации. Высокое качество сигнала достигается не только за счет применения гарнитуры, которая действительно является изделием высокого класса, но и от весьма качественной схемы микрофонного усилителя в самой радиостанции.
Следует отметить, что в подобных изделиях никогда не используются простые микрофонные усилители. Как правило используются НЧ компрессоры, обеспечивающие высокое качество сигнала.
Некоторые основные технические характеристики.
Гарнитура обеспечивает разборчивость речи не хуже 2 класса при передаче и приеме в условиях аккустических шумов с общим уровнем до 115 дБ (применяется динамический антишумовой микрофон).
Модуль полного электрического сопротивления микрофона переменному току на частоте 1000 Гц – 130 +/- 26 Ом.
Неравномерность частотной характеристики чувствительности микрофона в диапазоне 200 – 4000 Гц не более 12 дБ.
Парафоническая чувствительность микрофона на частоте 1000 Гц в режиме холостого хода составляет 0,3 – 1,0 мВ/Па.
Модуль полного электрического сопротивления тракта приема гарнитуры на частоте 1000 Гц – 600 +/-120 Ом.
Отдача телефона на частоте 1000 Гц не менее 6 Па.
Сопротивление телефона постоянному току не менее 80 Ом.
Неравномерность частотной характеристики отдачи телефона в диапазоне частот 200-4000 Гц не более 12 дБ.
Коэффициент шумозаглушения гарнитуры не менее следующих величин:
125 Гц – 0 дБ
250 Гц – 3 дБ
500 Гц – 6 дБ
1000 Гц – 18 дБ
2000 Гц – 20 дБ
4000 Гц – 25 дБ
Для снижения проблем связанными с фоном, наводками магнитных полей, влияния работающего рядом другого оборудования и т.п., внутри гарнитуры расположен усилитель микрофона, который производит предварительное усиление. Усилитель выполнен на микросборке 04УН040-2, которая усиливает сигнал до 30 – 35 мВ.
