уже обсудили что есть болт, а что есть винт.

=а что это такое РЕДУКТОР и посему писиут=1: 2,5 ...а не 2,5:1 ?



[henryk]

Коровы остались довольны, сыты и не разбежались.

=вот МОЛОДЦА ! (на сей раз я серьёзно !)

ЗЫ=вспомнилась мне подобная история=молодая агроном приехала в колхоз на практику=поручили выдоить коров=все в ужасе="доит быка"!
=ничего! говорит директор=бык доволен,а и агрономше занятие .



[mz]

А у "mz"-та эти знаки +/- от погоды зависят. Видно когда их с программы в PDF формат переводил, в окно забыл посмотреть

Иваныч ,ты не просто тупой - ты самый тупой прапор на просторах СССР .
Какой НАХ PDF у тебя от погоды глюЧЧит ?

Ты даж картинку с экрана монитора ток телефоном сфоткать научился .



[DeadDenne]

https://reaa.ru/threads/konstrukcij...zrezax-i-sechenijax.19055/reply?quote=1822224 Спор бессмысленный.
Кажется Чехов писал "Щикатурка",Достоевский где-то написал "В углу стоял круглый стол овальной формы".И что?Это принизило их величие?




С уважением
Сергей



[mz]

Но я никогда не назову винт с неполной резьбой и с шестигранной головкой болтом как это делают мастера от сохи.

Пох оже никакой разницы как назвать винт или болт или даж шуруп - если тренированный мозг мастера способен уловить смысл из любой информации , а при необходимости просто глянуть в чертёж .
Вопрос к эрудитам филологии :
А как называется шуруп который сделан под ключ или шестигранную головку или шестигранник ?
А как это называется на французском или английском языках ?

Весёлое кино выставляю - там даже сталин засветился с великими мыслями .



[-сергей]

[/QUOTE]

Но я никогда не назову винт с неполной резьбой и с шестигранной головкой болтом как это делают мастера от сохи.

Простите, а в чём у них конструктивная разница что Вы так кичитесь знаниями об их отличии?

Добавьте к винту с шестигранной головкой гайку и эту деталь уже можно называть болтом. Не так? И при чём тут резьба (полная она или не полная)?

И главное, какие негативные последствия могут последовать если называть винт болтом?

Похоже на дешовый способ показа своего интеллектуального превосходства над собеседником. Или я ошибаюсь?



[Anatoliy.]

Добавьте к винту с шестигранной головкой гайку и эту деталь уже можно называть болтом. Не так? И при чём тут резьба (полная она или не полная)?

Нет не так.
Винты с разнообразными головками предназначены для винтового соединения деталей, а болты с разнообразными головками предназначены для болтового соединения деталей.
Чтоб болтовое соединение являлось болтовым, тот болт должен иметь калиброванную шейку без резьбы и вставляться в калиброванное отверстие первой детали. Как вы поняли диаметр калиброванной шейки болта не должен быть меньше диаметра резьбовой части болта. Больше может иметь диаметр, а меньше не может.
Так что дело не в "голове", а в "шее".



[-сергей]

Нет не так.
Винты с разнообразными головками предназначены для винтового соединения деталей, а болты с разнообразными головками предназначены для болтового соединения деталей.
Чтоб болтовое соединение являлось болтовым, тот болт должен иметь калиброванную шейку без резьбы и вставляться в калиброванное отверстие первой детали. Как вы поняли диаметр калиброванной шейки болта не должен быть меньше диаметра резьбовой части болта. Больше может иметь диаметр, а меньше не может.
Так что дело не в "голове", а в "шее".

А как называется соединение если две детали соединены винтом с гайкой на 12 , при этом резьба на винте полная а отверстие в деталях больше 12 мм?
В автомобилях мерседес есть такие соединения.
Инженеры Даймлера неучи?
Эти соединения явно не винтовые . Так?

И напоследок. Как будет называться соединение если детали скреплены шпилькой с двумя гайками с двух сторон ?



[-сергей]

Рама грузовика мерседес, крепление лонжерона опоры КПП к раме.

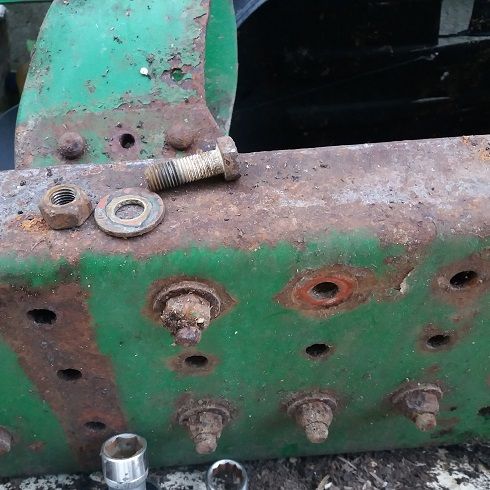

Винт 12 с гайкой , резьба полная, отверстие 13мм, .
Как называется соединение ? Что это винт или болт?



[DeadDenne]

Чтоб болтовое соединение являлось болтовым, тот болт должен иметь калиброванную шейку без резьбы и вставляться в калиброванное отверстие первой детали.
Для этого существуют штифты.А на болты есть ГОСТ.Никто болтами не центрирует.Посадка болта по телу пресовая,скользящая и т.д всего лишь посадка



[Anatoliy.]

Как называется соединение ? Что это винт или болт?

На фото представлен винт с шестигранной головкой.
Отверстия для крепления делают с большим диаметром по причине разброса размеров на центра отверстий в двух деталях.
Соединение этих деталей основано на силе трения которая появляется при сжатии двух деталей.
В автомобилях такое крепление часто встречается, там увеличение веса за счет лишних крепежных изделий не влияет на взлетный вес.

В авиации так же можно встретить подобные крепления.
Например, крепление лопастей к втулке несметным количеством таких винтовых крепежных изделий , но это не сильно сказывается на общем взлетном весе.



[-сергей]

На фото представлен винт с шестигранной головкой.

Из этого следует что крепление винтовое?
Но это же не так. Это болтовое соединение.
И на фото именно болт соответствующий ГОСТу (но и наименованию винт по ГОСТу он тоже соответствует). Так в чём отличие?

Насчёт калиброванной шейки и не полной резьбы Вы заблуждаетесь . Нет такого требования ко всем болтам.
Это относится только к призонным болтам.

Почитайте ГОСТ.

ГОСТ 27017-86 Изделия крепежные. Термины и определения (с Изменением N 1)

2. Болт D. Schraube Е. Bolt F. Boulon	Крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий
3. Винт D. Schraube Е. Screw F. Vis	Крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом. Примечание. Конструктивный элемент винта для передачи крутящего момента может представлять головку со шлицем, головку с накаткой или, при отсутствии головки, шлиц в торце стержня

Где тут про шейку и резьбу? У немцев вон одинаково называют и болт и винт.



[DeadDenne]

А ответьте мне,уважаемые.может ли быть винт диаметром 60-80мм под отвертку?или болт диаметром 2мм?под рожковый ключ или газовый



[Fa-Fa]

Филологи



[Vitalich]

Болт без гайки -Это винт.



[mz]

Англицкое кино - установка пропеллера .
De HAVILLAND HYDROMATIC AIRSCREW PROPELLER AIRCRAFT BRITISH EDUCATIONAL FILM 75764



[DeadDenne]

Фильм интересный.
Впечатлила подгонка шестерни в линейный размер на токарном под конические подшипники по системе аля Кулаго



[KAA]

Чтоб болтовое соединение являлось болтовым, тот болт должен иметь калиброванную шейку без резьбы и вставляться в калиброванное отверстие первой детали.

Получается, что болт болтом делают некие иные детали!? Берём авиационный болт (по ОСТу) диаметром Ф8 с полем допуска h8, и прикручиваем им за головку деталь с отверстием Ф9 мм к другой детали, имеющей резьбу М8. И вуаля! Болт стал винтом! 🤪 Прочность данного соединения не зависит от посадки болта в соединяемую деталь.
(Спор о болтах и винтах был вечным)



[DeadDenne]

есть еще тема гроверов,шайб.можно листа на три-четыре тему развить



[henryk]

ко всем болтам.

-а ежели их разболтать ? (как видим на этой ветке ...)
