Как установить угол? И какой?

[Алексей 2]

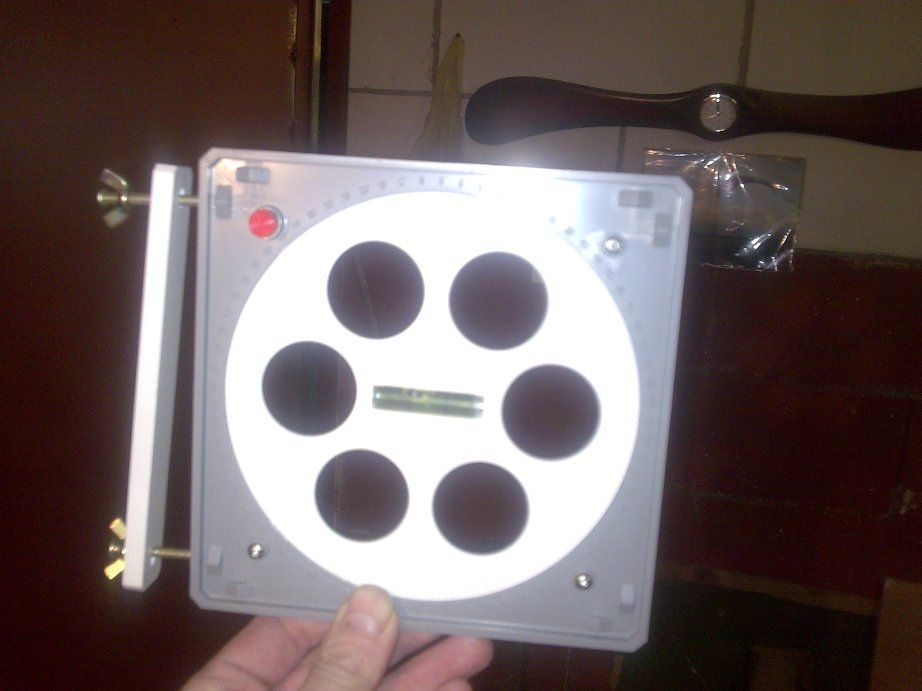

Трёхлопастные тянущие винты для Джабиру 2200. В комплекте была вот такая штука. Как ей пользоваться? Всю голову сломал . 🙂



[КБ Альбатрос]

Лёшь,голову не ломай! Не знаю,как этим пользоваться,но на 0,7 радиуса у тебя д.б.примерно 14гр.к плоск.вращ.винта



[slav]

Трёхлопастные тянущие винты для Джабиру 2200. В комплекте была вот такая штука. Как ей пользоваться? Всю голову сломал . 🙂

Плоскость вращения винта выставляется строго вертикально,затем на горизонтально установленную лопасть прикручивается девайс на измеряемое сечение(корпус к плоской стороне винта).
  Затем вращая диск,устанавливают воздушный пузырь в колбочке посередине,ну и смотрите на шкале градусы! 😉



[Свешников]

Как пользоваться такой штукой показано в одной из заключительных серий "Рождения самолета"...



[Алексей 2]

Спааасибо!



[alex_KPE]

Для установки углалопасти винта мы смастерили примитивное приспособление, состоящее из трубы, качающейся на оси на двух кронштейнах, транспортира, закрепленного на втулке, которая может с небольшим усилием вращаться на трубе и стрелки, закрепленной на трубе жестко.
Метод замера угла:
1.  кронштейны закрепляются на плоскости ступицы винта;
2.  транспортир прижимается всей плоскостью к нижней кромке лопасти;
3.  стрелка показывает угол;
4.  все процедуры повторить с каждой лопастью.
Точность замеров невысока, но она будет одинакова на всех лопастях (последующие лопасти подгоняются по положению транспортира на 1 лопасти).
После затягивания винтов крепления, проверяем показания еще раз.
Запускаем двигатель, проверяем максимальные обороты, если нужно, изменяем установку лопасти в нужную сторону.



[Андрей С]

Првильно , то что вы описали->такие угломерные линейки идут в комплектах винтов --в большинстве случаев



[LA 8]

Угол замеряется на 1/3 от конца лопасти



[Николай]

Трёхлопастные тянущие винты для Джабиру 2200. В комплекте была вот такая штука. Как ей пользоваться? Всю голову сломал . 🙂

Плоскость вращения винта выставляется строго вертикально,затем на горизонтально установленную лопасть прикручивается девайс на измеряемое сечение(корпус к плоской стороне винта).
  Затем вращая диск,устанавливают воздушный пузырь в колбочке посередине,ну и смотрите на шкале градусы! 😉

-Совершенно правильно,у нас не такой но подобный, шёл с винтом " Дук" на "Фоккер".



[Алексей 2]

Спасибо. Вроде получилось. Осталось облетать.
