NIKOLAI сказал(а):
После Бурана это запах от ноги усталого путника .......Имей совесть то
А на охоту что тоже на "Буране" или "Шаттле"  😱 . Ну не повезло со скаем... Сам же знаешь...  😉  Даже глубоко "законспирированый" Hi-Max поддался  ;D ... вернее с него всё и началось , а тут как на зло... :-[

nmts сказал(а):

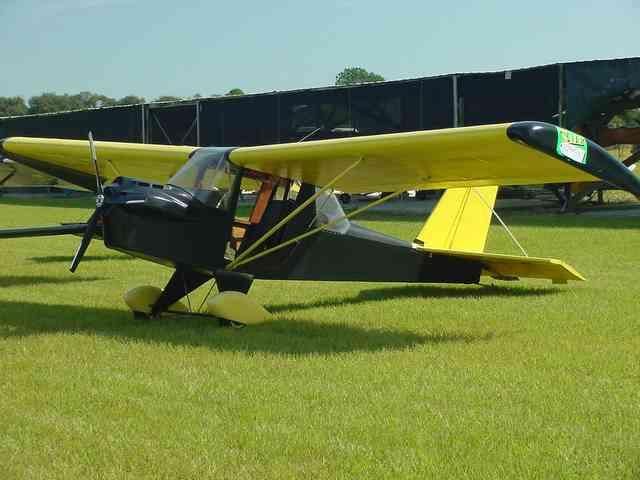

А ни у кого нет чертежей  "SkyRanger"...??? Поделитесь пожалуста... :'(
А похоже их и нет, в сети лежат только обзорные, а нормальных,по которым можно что-то воспроизвести похоже не найти. 🙁  Проект вполне коммерческий и праводержатели вероятно не заинтересованы в самопальном строительстве аппарата. :IMHO

По профилю бы его прояснить.  В Руководстве в разделе периодического технического обслуживания в части крыла имеется п.5. , предписывающий проверять профиль крыла по шаблонам. Вот до них бы (шаблонов) добраться, да координаты снять...

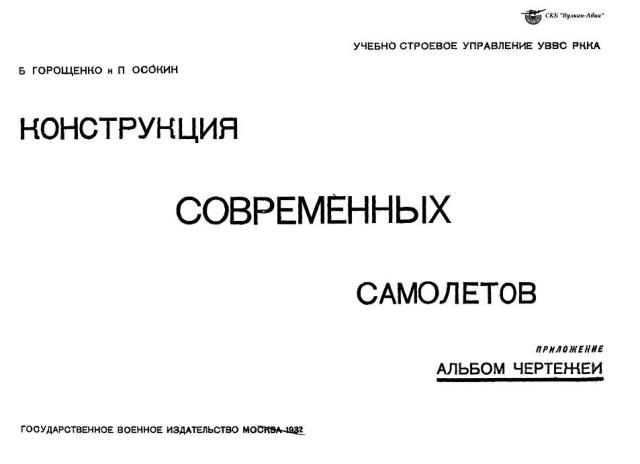

"Альбом чертежей современных самолетов" - 1932 год...
http://ifolder.ru/14650447


Вложения

  • album.JPG
    19,6 КБ · Просмотры: 228
Спасибо человеку перечислившему деньги на один из кошельков, у нас появились первые средства для покупки чертежей. 🙂
Напоминаю кошельки:
R502267087692
Z208372359454
E212393426657

зы: кто перечислил напишите в личку...

Долго думал куда поместить ссылку... Вобщем много интересного, вплоть до симулятора аэродинамической трубы для продувки профилей... http://www.grc.nasa.gov/WWW/K-12/airplane/short.html НЕ ЗАБУДЬТЕ ВКЛЮЧИТЬ/РАЗРЕШИТЬ ЯВА В ВАШЕМ БРОУЗЕРЕ...

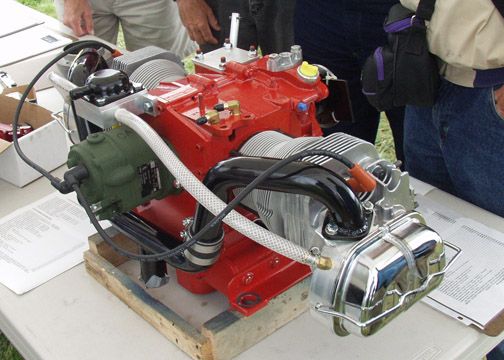

Обещанные чертежи конверсии VW, вернее превращения в 1/2...
1 часть http://ifolder.ru/14677945 исправлено  😎
2 часть http://ifolder.ru/14677941 исправлено  😎

(все "спасиба" перечислившему деньги...)

ИСПРАВЛЕННОМУ ВЕРИТЬ


Вложения

  • 1_2_vw.jpg
    41,6 КБ · Просмотры: 338
Homebuilt TURBINE CAD формат http://ifolder.ru/14673437
Change lubrication of bearings
Use of hybrid - roller bearings
Manufacture of the turbine impeller using EDM
Use of high-CrNi - materials
Technical data optimized model turbine:
Diameter: 111 mm
Length: 240 mm
Weight: 930 g
Maximum duration thrust: 70 N
Speed: 110,000 min-1
Pressure ratio: 2.2
Mass flow: 0.22 kg / s
Exhaust temperature: 570 ° C
Fuel consumption: 250 ml / min
Oil consumption: 5 ml / min
Min duration thrust: 7 N at speed: 35,000 min-1
Fuel: diesel fuel mix mixture ratio: 95 / 5
Oil: Shell Aero 500


Вложения

  • HombeuiltTurbine.jpg
    20 КБ · Просмотры: 192
Судя по количеству загрузок интересна тема про турбины...

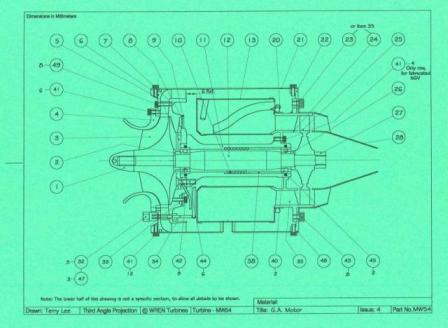

MW54 Turbo JET подробные чертежи и мануал по изготовлению,  большой размер файла (65 Мб), пришлось делить на части (канал не позволяет грузить более 15 м за раз)...
1 часть http://ifolder.ru/14703754
2 часть http://ifolder.ru/14703740
3 часть http://ifolder.ru/14703745
4 часть http://ifolder.ru/14703743
5 часть http://ifolder.ru/14704386


Вложения

  • 1_098.JPG
    11 КБ · Просмотры: 221
  • 2_076.JPG
    21,1 КБ · Просмотры: 224

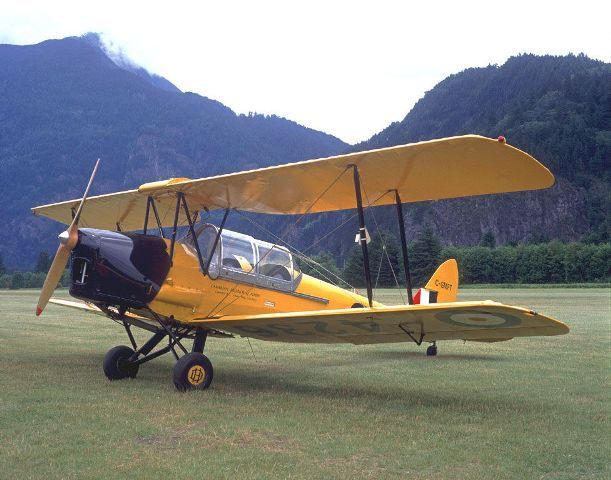

De Havilland DH-82C Tiger Moth
1 часть http://ifolder.ru/14713174
2 часть http://ifolder.ru/14707961
3 часть http://ifolder.ru/14704687
4 часть http://ifolder.ru/14707872
5 часть http://ifolder.ru/14704703
6 часть http://ifolder.ru/14704951

У кого есть чертежи - пишите, шлите, размещайте...


Вложения

  • DH82C_TigerMoth.jpg
    53,6 КБ · Просмотры: 234

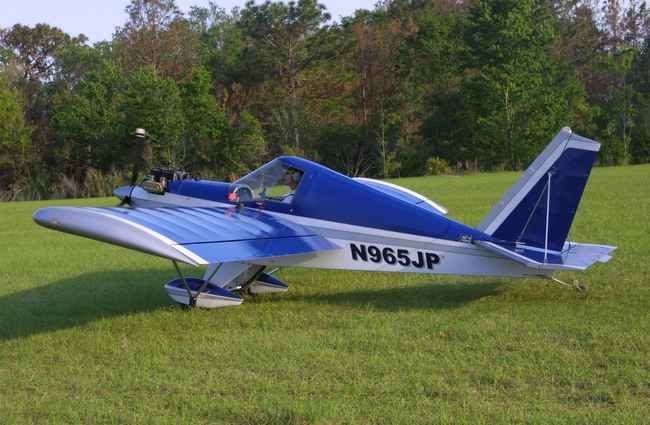

Представляю Вашему вниманию честно пречестно  😎 купленные на задворках Интернета за 10$ (заработанных на просмотре рекламы), чертежи всем известного JDT Hi-Max 1700 (чертежи очень хорошие!!!)
http://ifolder.ru/14721855

Min speed:      24 kt      28 mph       45 kmh
Cruise speed:      61 kt      70 mph       113 kmh
Vne:      87 kt      100 mph 161 kmh
Climb ratio: 900 ft/min | 5 m/s
Take off distance over 50ft (15m) obstacle: 100 ft | 30 m
Landing distance over 50ft (15m) obstacle: 210 ft | 64 m
Max. take off weight: 254 kg | 560 lbs
Empty weight: 149 kg | 328 lbs
Engine: Rotax 447
Fuel consumption: 15 liters per Hour

Аппарат достойный уважения за технологичность изготовления и ЛТХ...
Много информации по постройке http://avia-master.ru/forum2/ 😉


Вложения

  • himax-1.JPG
    30,5 КБ · Просмотры: 260
