копилка чертежей самолетов, планеров, вертолётов и автожиров

[Андрей Сердюков]

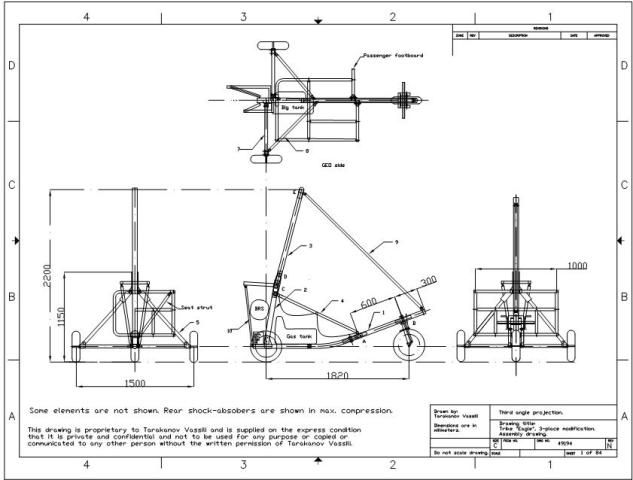

Trike Eagle GEO
http://ifolder.ru/15002546



[Андрей59]

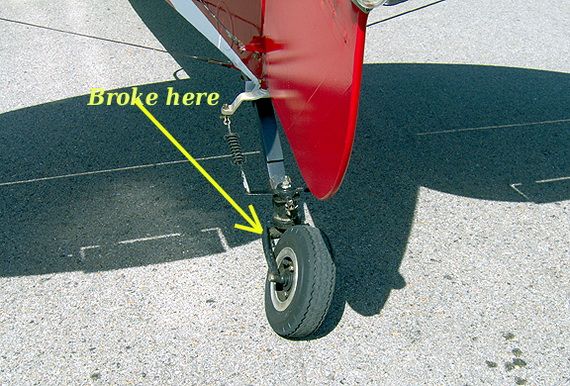

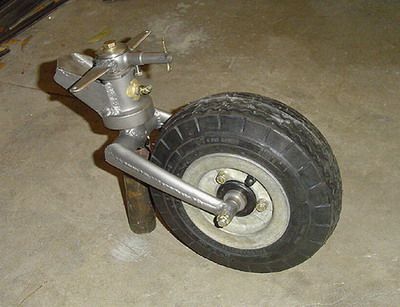

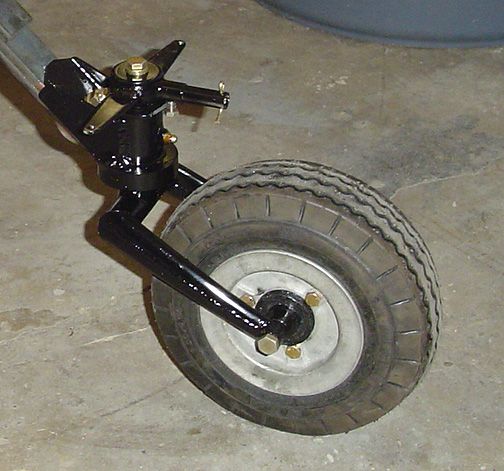

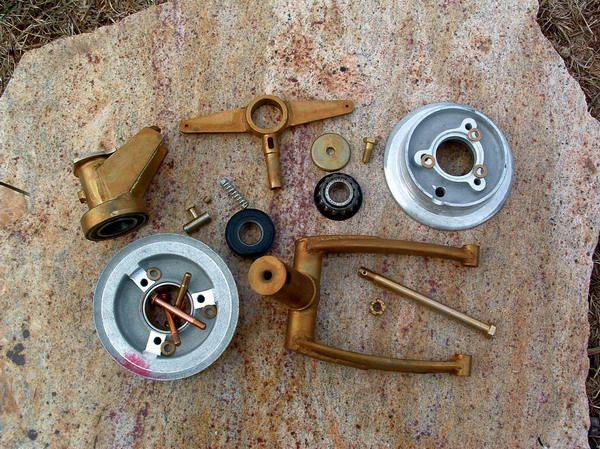

Ребята, может есть у кого чертежи хвостовой опоры колеса.
Вот такие:



[NIKOLAI]

Ребята, может есть у кого чертежи хвостовой опоры колеса.
Вот такие:

Это в роде как с Бирхока? Рисунок есть в книге к нему. А чертежи продают за $30



[Андрей Сердюков]

Дак чертежи Berhawk где то в копилке есть...



[NIKOLAI]

Декатлон делали с него

  Коню понятно... я про чо и говорю...ты просто ничо не понял меня... 😀

Понял...удалил. 😉



[NIKOLAI]

Дак чертежи Berhawk где то в копилке есть...

Чертежи сидений и задней стойки продаются отдельно 🙁.. Смотреть в книге,в конце есть рисунки...книга здесь:http://files.mail.ru/TPB3HN



[Андрей Сердюков]

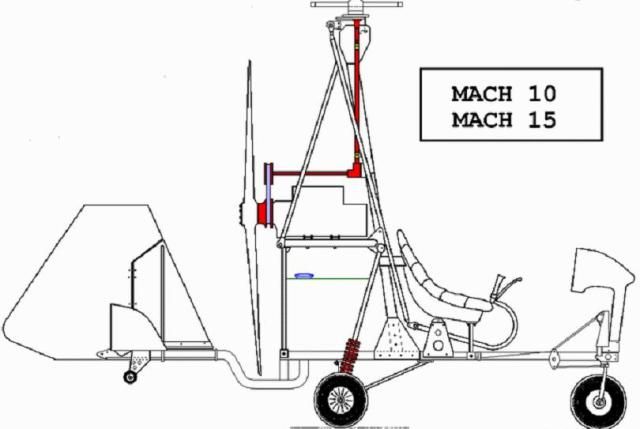

Автожир Mach 10
http://ifolder.ru/15006996



[NIKOLAI]

Кстати вилка колеса не очень удачная,требует доработки.



[Андрей59]

@ NIKOLAI

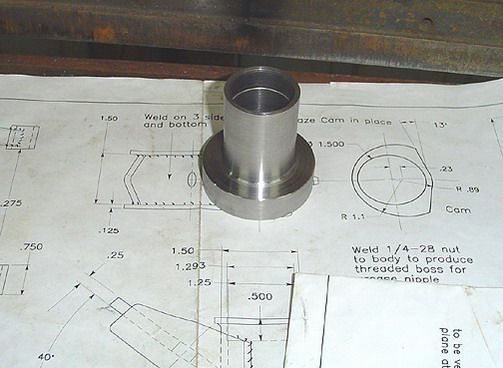

Все это у меня есть.. Но вот отдельного узла как раз и нет.., ну что ж.., будем интуитивно точить, из-за оного размера втулки жалко отдавать 30$.
А доработать нужно только саму вилку, просто он использовал очень тонкую трубку и не поставил усиление..



[Андрей59]

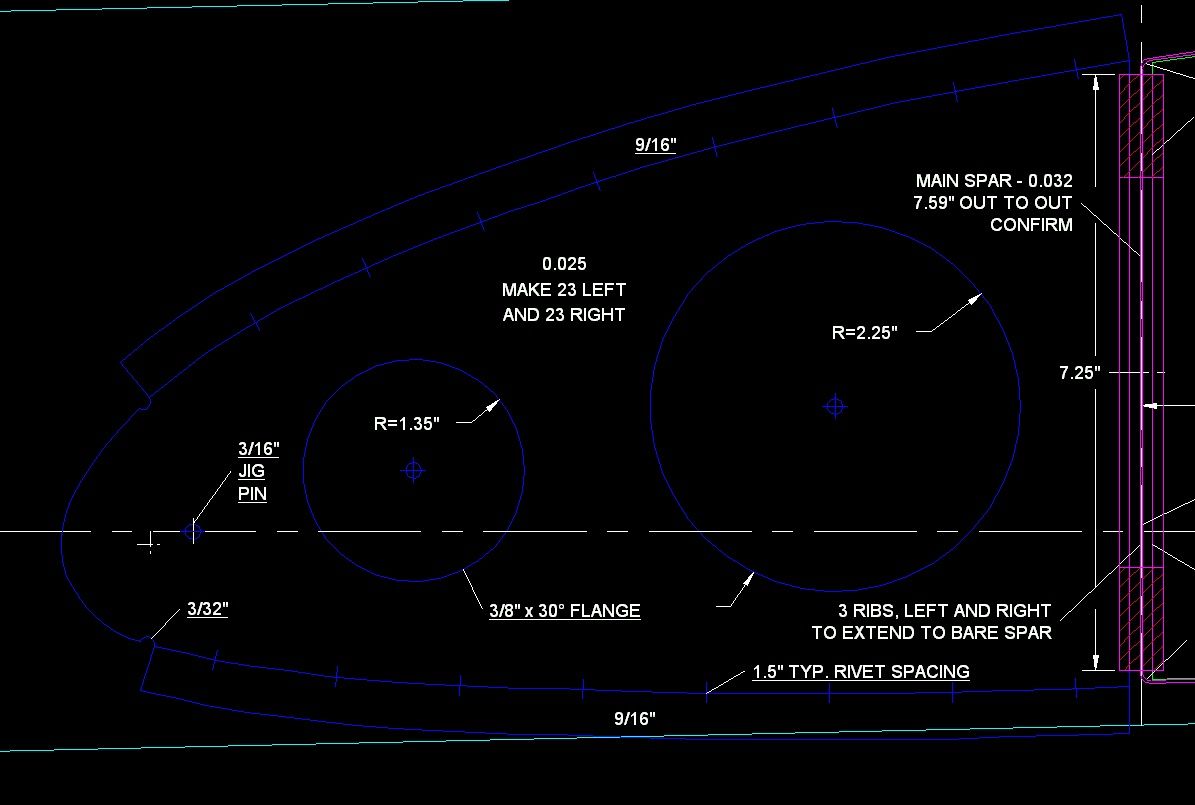

Да, к стати, может кому пригодится деталировка по нервюрам крыла, элеронов и закрылков..
Нервюры.FCW.html



[NIKOLAI]

Да, к стати, может кому пригодится деталировка по нервюрам крыла, элеронов и закрылков..
Нервюры.FCW.html

А в каком это формате? ....в другом есть?



[Андрей59]

@ NIKOLAI
Этот формат читает Автокад и можно еще открыть программой "FastCAD"
Вот тут можно скачать  http://www.fastcad.com/

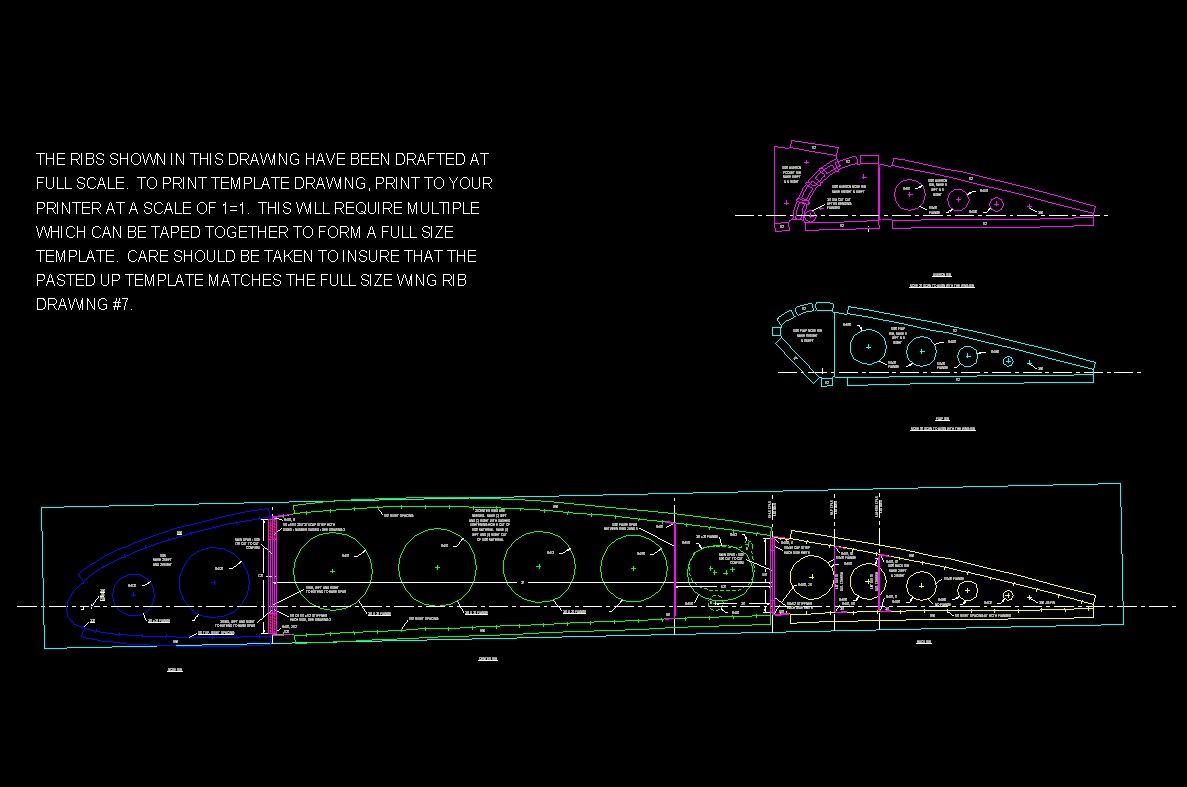

Выглядит это примерно вот так:



[NIKOLAI]

Понял..разберёмся 😉



[Андрей Сердюков]

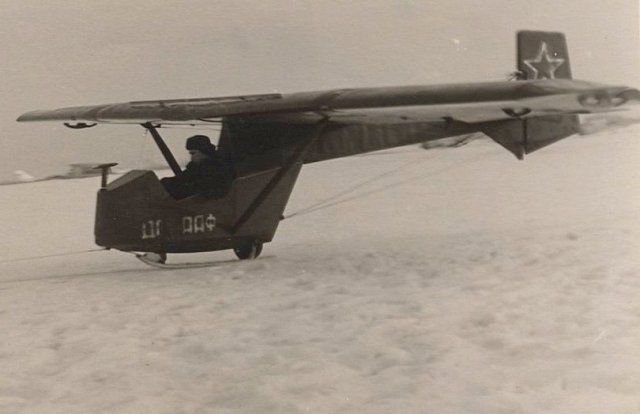

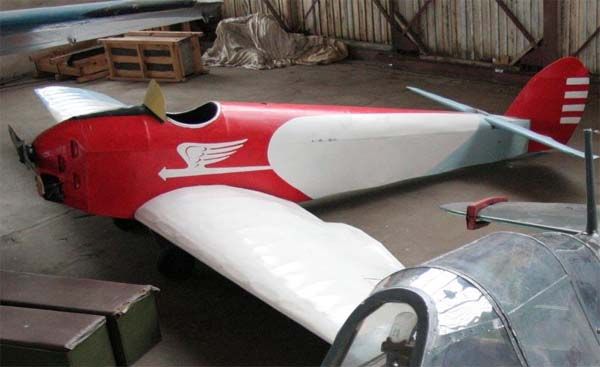

В. П. Невдачин "Буревестник П6"    архив
"максимальная полетная скорость 140 км/ч, эксплуатационная 110 км/ч, потолок 6 500м подъем на 1000 м— 6 м., на 2000 м — 14 м.,на 5 000—45 м., разбег при подъеме— 6 ск. (расст. 30 м), пробег при посадке— 6 ск. (расст. 25 м), посадочная скорость 60 км/ч. Являясь одной из наиболее удачных конструкций , «Буревестник С4» представляет собою деревянный свободно несущий моноплан с нижним расположением крыльев.
Материал—деревянные прямоугольные рейки и 3-слойная клееная фанера; металлич. детали отличаются простотой форм и конструкции. Шасси—деревянная клееная рессора, снабженная деревянными колесами, обшитыми по ободу подошвенной кожей. В постройке этой Авиетки удалось при малом весе (130 кг пустая, 230 кг в полете) осуществить большую прочность и конструктивность деталей и форм аппарата. «Буревестник С 4» построен рабочими кружка Осоавиахима при трамвайном парке имени Щепетильникова (б. Миусский). Стоимость  без мотора 1 255 рублей. Авиетки мощностью 20—40 IP могут заменить современные дорогие в эксплуатации школьные и тренировочные самолеты мощностью 80—240 IP. He требующие обширных посадочных площадок, невзыскательные в отношении ангаров и простые в обращении, Авиетки могут с успехом нести службу связи в глухих бездорожных местах нашего Союза."
[highlight]В архиве строительные чертежи и спецификация ПЛАНЕРА. [/highlight]



[Андрей Сердюков]

БРО-9 Ziogas
архив



[Н.Крикуненко]

может быть и получилось http://narod.ru/disk/15149493000/IMG_1888.jpg.html
получилось, заработало! 😀
Размеры дефектов древесины допускаемые в различных деталях самолета.



[Валентин]

http://torrents.ru/forum/viewtopic.php?t=2373405

http://torrents.ru/forum/viewtopic.php?t=2373516

Здесь есть интерессные фильмы...



[Андрей59]

@ Валентин

Если бы Вы выставляли файлы Торрентов, а не ссылки на их форум, то было бы совсем хорошо.., т.к. там регистрация закрыта и скачать не представляется возможным.., по крайней мере для меня.



[Валентин]

http://dl.torrents.ru/forum/dl.php?t=2373405

http://dl.torrents.ru/forum/dl.php?t=2373516

так пойдет ?



[Андрей59]

Просят зарегистрироваться, но...

Вот что выдают Ваши ссылки:

В данный момент регистрация закрыта

Вы можете зарегистрироваться с 6:00 до 7:00 MSK (сейчас 16:51 MSK)

Приносим извинения за это неудобство
