копилка чертежей самолетов, планеров, вертолётов и автожиров

Вложения

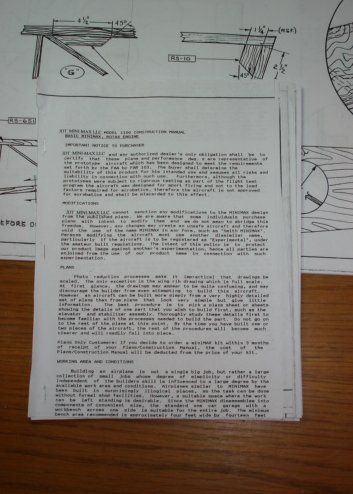

  • intr.jpg
    34,6 КБ · Просмотры: 228
  • instr2.jpg
    36,4 КБ · Просмотры: 229
А есть ли у кого чертежи Trident Trigull или Spencer S-12 ? Это самолеты-амфибии. Или подскажите, где их можно скачать/купить. Заранее спасибо!

По Пиетенполу материала не достаточно?

  Возможно, только я не встречал его.
  Я предполагаю, что-то типа Hi-Max'а , Piper Cub и т.п.
  как на фото ниже.

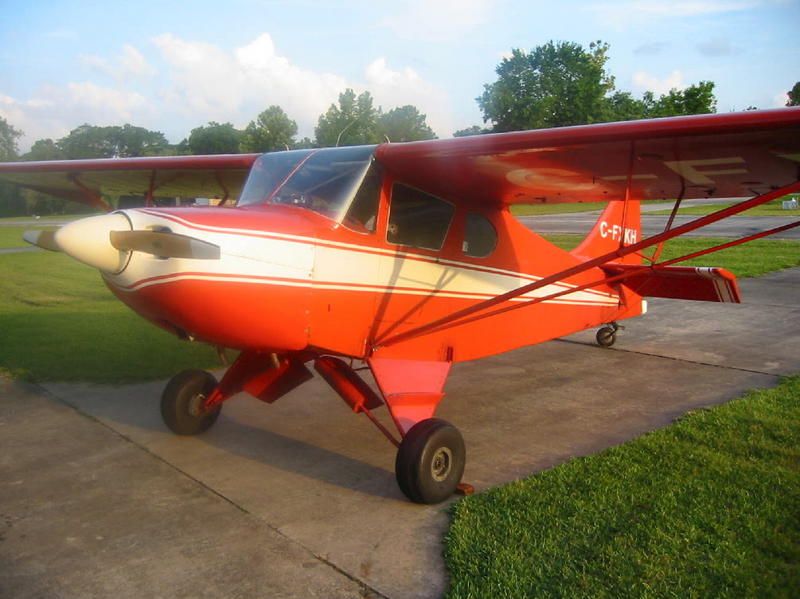

Оригиналы:http://files.mail.ru/756LHQ     А если хотите не "ПАРАСОЛЬ" купите чертежи AMF-S14 MARANDA, Пишут ну очень хороший самолёт в обоих вариантах 😉


Вложения

  • scaled_c975_800x599_125616-marandasale5.jpg
    67,7 КБ · Просмотры: 242

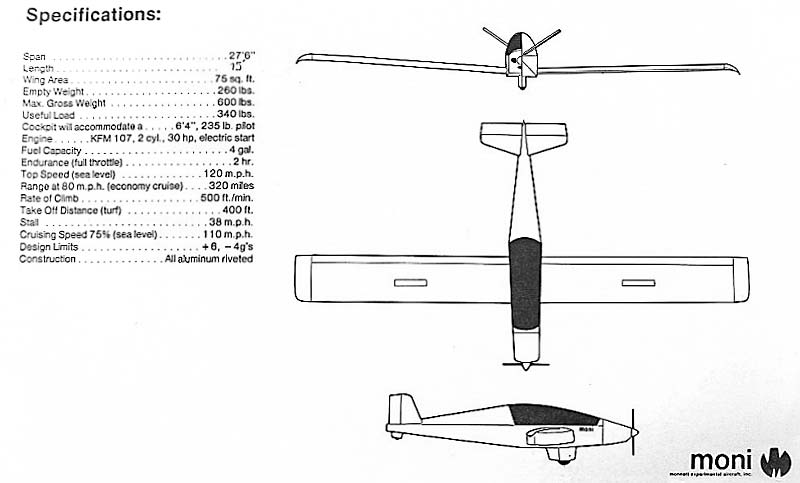

мотопланер moni (подробнейшие чертежи ) http://www.scalesoaring.co.uk/MOTOR_GLIDERS/Docs_MotorGliders/MotorGliders/Moni/images/Fullsize_Dwgs/index.html
может уже выкладывали


Вложения

  • Moni-drawing057.jpg
    36 КБ · Просмотры: 228
Я не буду сильно привередливым, нужны чертежи самолета-амфибии 4-6 местный аппарат 1-2 двигателя. Желательно схемой, как у SeaBee. Есть у кого нибудь такое?

Я не буду сильно привередливым, нужны чертежи самолета-амфибии 4-6 местный аппарат 1-2 двигателя. Желательно схемой, как у SeaBee. Есть у кого нибудь такое?
   Крутовато получается 😱

Разыскиваю полные ( не обзорные ) чертежи двух-местного высокоплана с обтянутым крылом. А также мануал ( или инструкцию ) с подробным пошаговым описанием процесса изготовления подкосного крыла. Много раз видел на видео, но в "живую" не встречалась.

Ознакомившись с материалами  немного скорректирую вопрос:

Разыскиваю мануал по постройте послевоенного двух-местного подкосного высокоплана с деревянным обтянутым крылом.
И если вдруг с мануалом будут подробные чертежи, это было бы вдвойне Гуд!
  По разжеванности материала - желательно, чтоб что-то аналогичное,  как это сделано например на самолеты RV или Europa , но только по дереву. Думаю устроит мануал на Hi-Max, Piper Cub или подобное, где пошагово описывается процесс изготовления крыла.

Прошу прощения если ошибся темой.


Здравствуйте уважаемые.

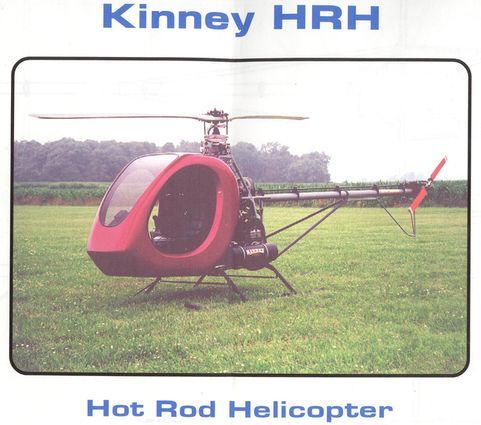

Вот и мои 5коп. HotRodHelicopter.
http://ifolder.ru/15601809


Вложения

  • 1_257.jpg
    37,6 КБ · Просмотры: 201
Sasha, архив там, наверняка, нормальный, это у тебя файл не докачался. с этим файлообменником такие проблемы часто бывают. Пробуй еще или ищи альтернативные варианты.

Да, действительно.Приношу извинения. Видно кулоны по проводам не туда побежали. Бывает.

Пошаговое руководство по расчету легкого самолета
Начинающий конструктор практически в 100% случаев проектирует самолет для самостоятельных полетов и обучения. Для таких самолетов выработаны определенные критерии, позволяющие получить простой в управлении и безопасный в использовании аппарат. Именно они и положены в основу данного руководства.
Руководство состоит из 107 последовательных шагов. На каждом из этапов определяется значение какой либо одной характеристики. Процесс проектирования построен так, чтобы конструктор знал откуда берется то или иное значение, подставляемое в соответствующую формулу. Каждая из формул имеет список используемых в ней значений с описанием и указанием в каком из шагов оно было определено, как по формулам, так и по графикам и схемам.
архив

Эскизное проектирование самолета
Проведя аэродинамический расчет самолета вы помимо летно-технических характеристик определяете и геометрические размеры своего будущего самолета. Вы находите величину площади, размаха и хорды крыла, площади, размах и хорды оперения, плечо оперения, площади и хорды рулей и элеронов, углы установки и взаимное расположение по вертикали крыла и оперения, а также диаметр винта и пр.
Далее необходимо этот набор цифр превратить в чертеж реального самолета. Эта книга показывает на реальных примерах процесс разработки компоновки самолета. Для примеров используются три разных типа самолетов - низкоплан имеющий шасси с передней стойкой ("Лидер"), высокоплан с шасси с хвостовой опорой (самолет Фролова) и схематический сверхлегкий самолет ("Махаонас").
архив

Как построить самолет из дерева
Дерево, как материал для создания авиационных конструкций используется с момента создания первого самолета. И достаточно долгое время дерево было практически единственным материалом из которого было создано большое количество разнообразных конструкций. И совсем простых и достаточно сложных, включая самые новейшие для своего времени образцы гражданских и военных самолетов. Не смотря на постоянное развитие новых технологий, дерево все еще остается достаточно популярным материалом, особенно в легкомоторной авиации, в том числе в любительских конструкциях.
архив

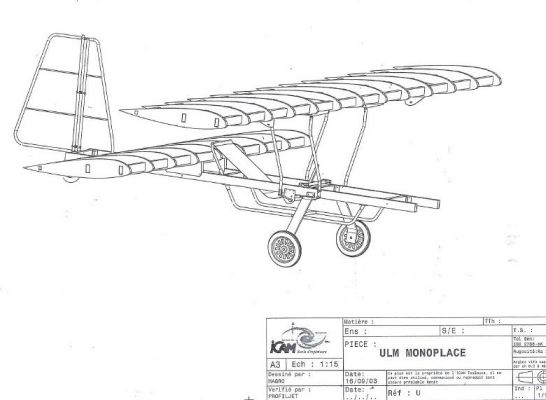

Хотелось бы чертежи блохи Pouchel


Вложения

  • plan_pouchel.jpg
    25,4 КБ · Просмотры: 273
