Нужна помощь по каркасу крыла МДП.

[Влад63]

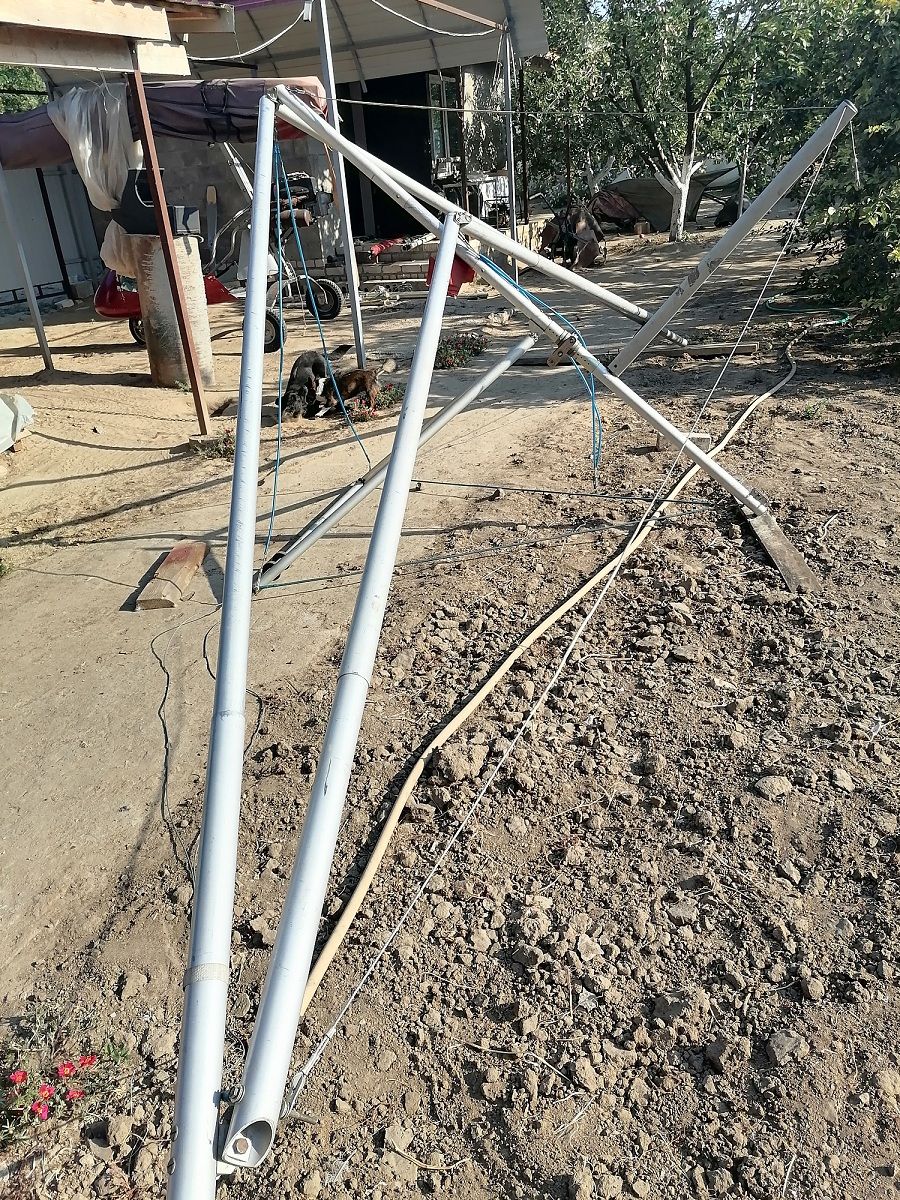

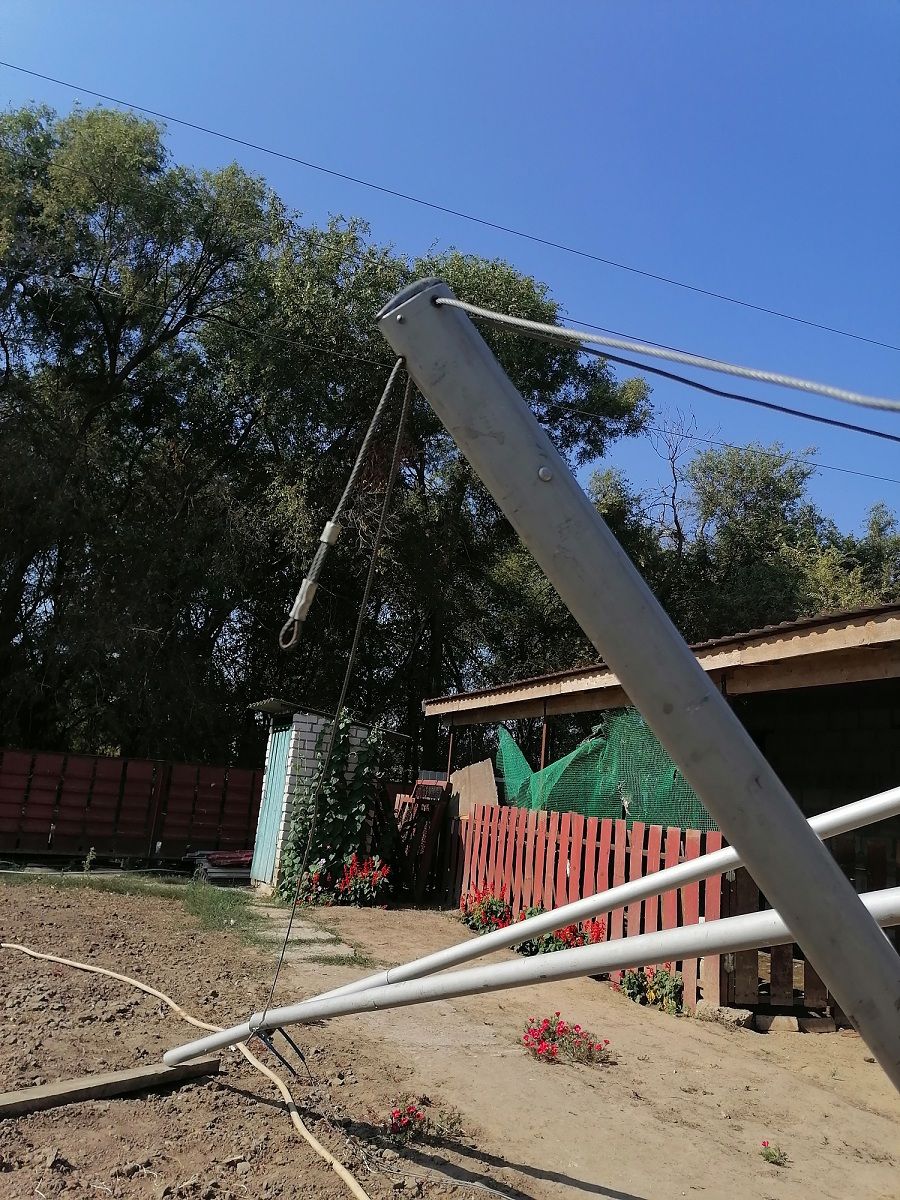

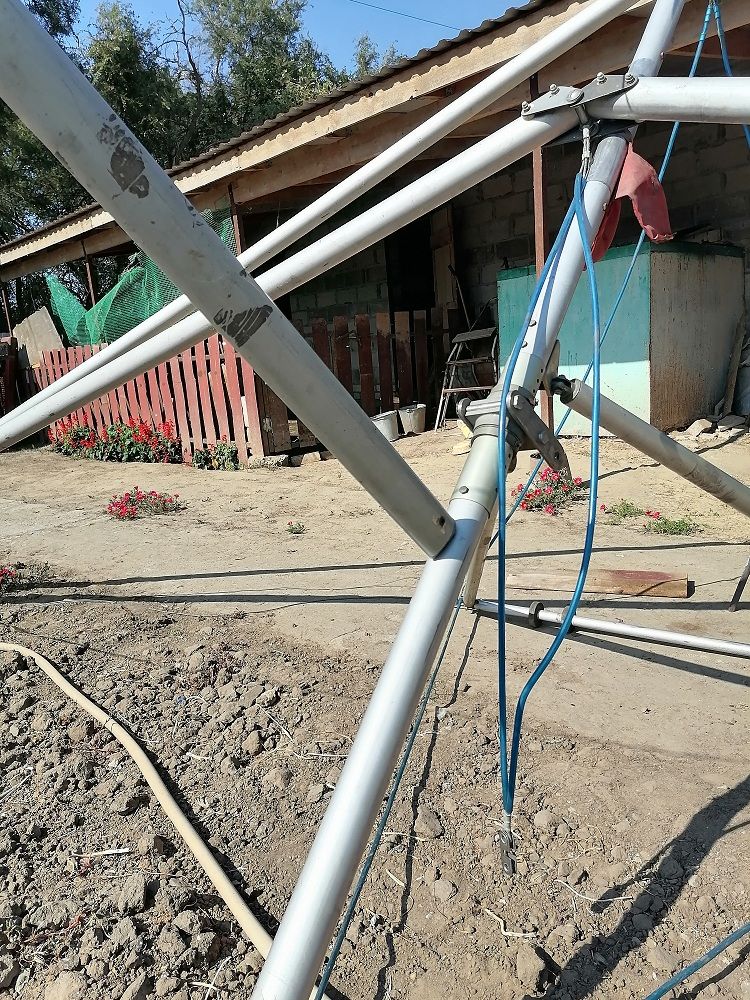

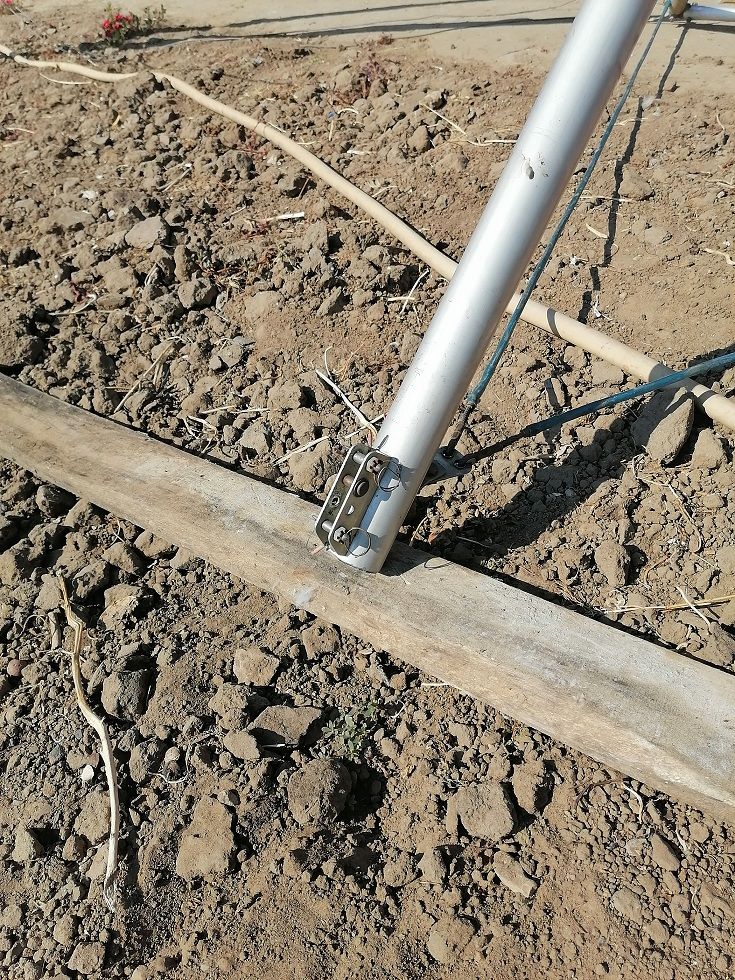

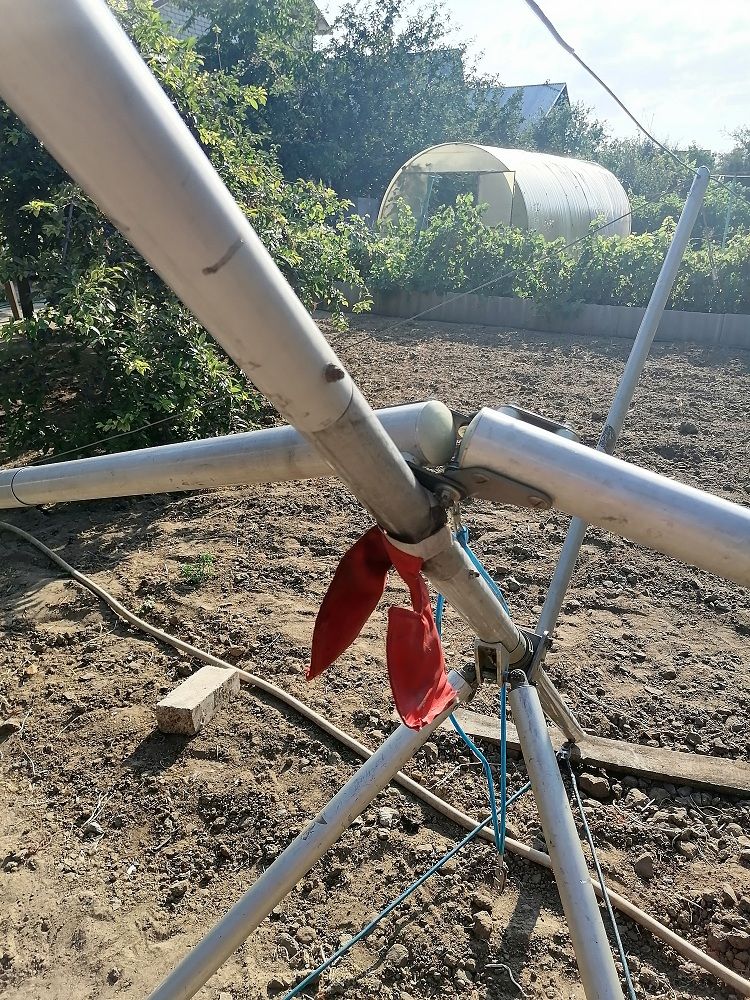

Всем доброго дня уважаемые форумчане, прошу помочь распознать по фотографиям от какого крыла каркас, может у кого-то было такое крыло. Этот каркас мне достался при покупке тележки , а продавец не знает что от чего, так-как и ему всё это осталось от какого-то родственника.



[Tonus]

А боковые где трубы? Там две консольные друбы еще должны быть , их нет ?



[Влад63]

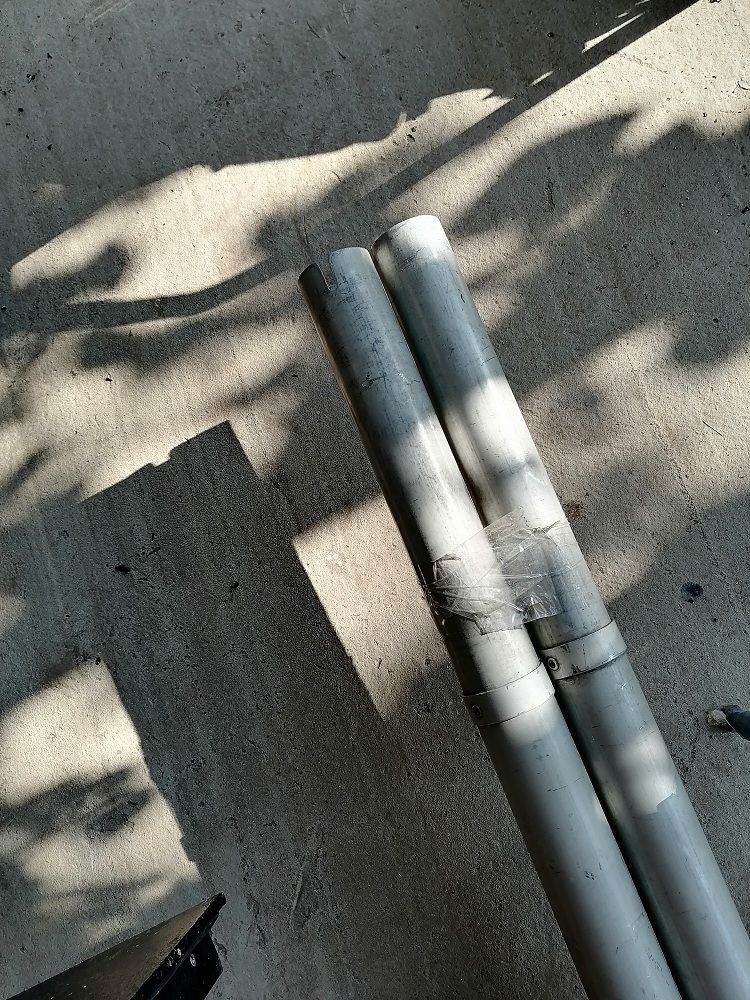

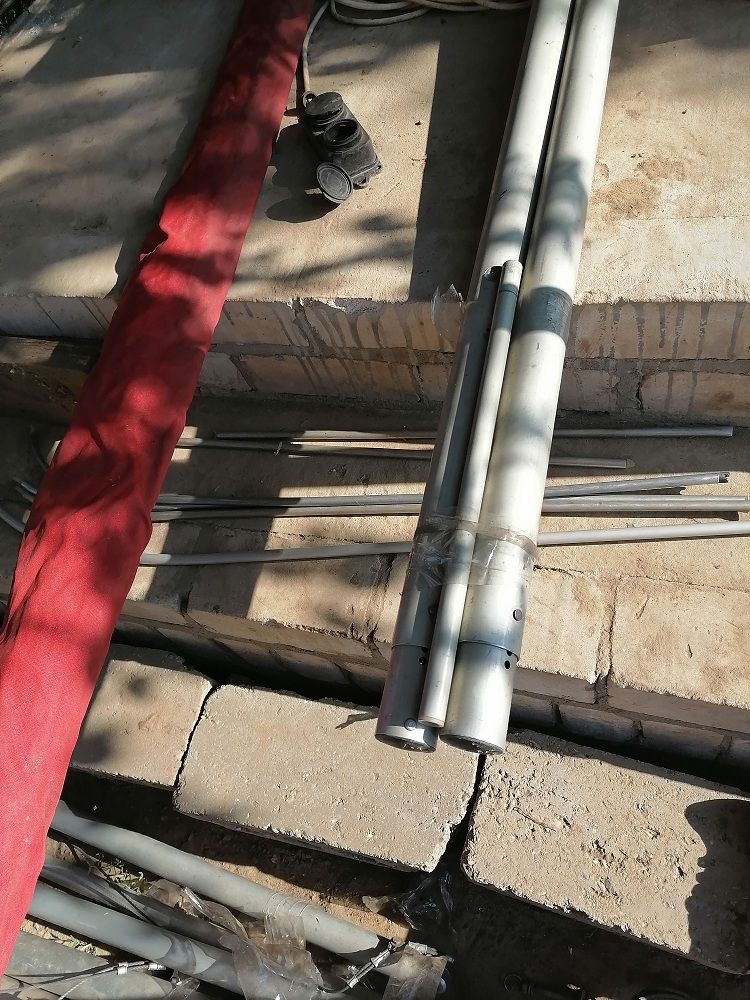

Они есть, просто сняты...



[Влад63]



[Влад63]



[Tonus]

Стало быть М17 " Красные крылья"...



[Влад63]

Килевая диаметр трубы 50 мм.,поперечина усилена трубой 61.5 мм. , трубы консоли 53,5 мм.



[Влад63]

А не подскажешь где можно скачать мануал по сборке крыла и профили лат?



[Romaluga]

А не подскажешь где можно скачать мануал по сборке крыла и профили лат?

Здесь Владимир Ларин, производитель, под ником aviaturist



[List]

Это х14



[viktor66]

это не м17 точно.носовой и боковые узлы по другому крепятся.



[List]

Носовой и боковой узел такой на х14 . Летаю на таком крыле.



[Tonus]

Носовой и боковой узел такой на х14 . Летаю на таком крыле.

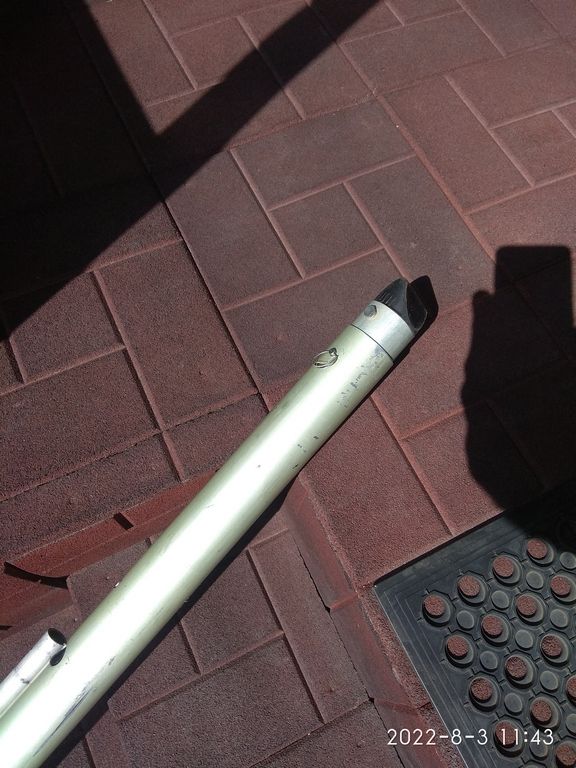

Я тоже летаю на Х14 ! И на консолях законцовки (стаканчики)заостренные еще они поварачиваются (для регулировки) ! У нас 4 таких крыла (разного года выпуска) и у всех они одинаковые . А тут на фото стаканчики другие ! Я и сделал вывод что это скорее м17.
Но может это какая то модификация Х.з. , тогда надо у Ларина В.В.( aviaturist )поспрашивать...



[Tonus]

Килевая диаметр трубы 50 мм.,поперечина усилена трубой 61.5 мм. , трубы консоли 53,5 мм.

Килевая у Вас уже ремонтная судя по фото ( в районе узла поперечины вставлен чулок или состыковано ??) .

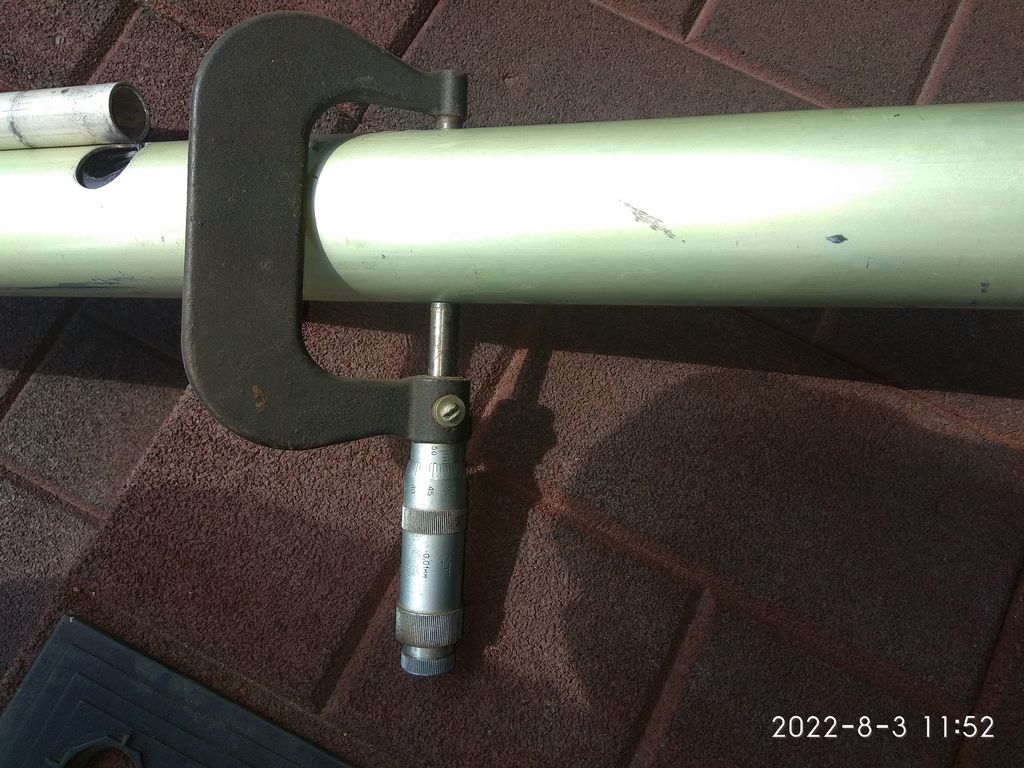

Труба консоли на моем крыле диаметр 54.0 (может Вы не точно измеряли ? ) стенка 1,5мм . А длина основной трубы консоли ровно 216мм .



[Влад63]

А ни у кого нет инструкции, мануала, по сборке крыла?



[Влад63]

И ещё нужны профиля лат. Или может кто-то продаёт?



[Влад63]

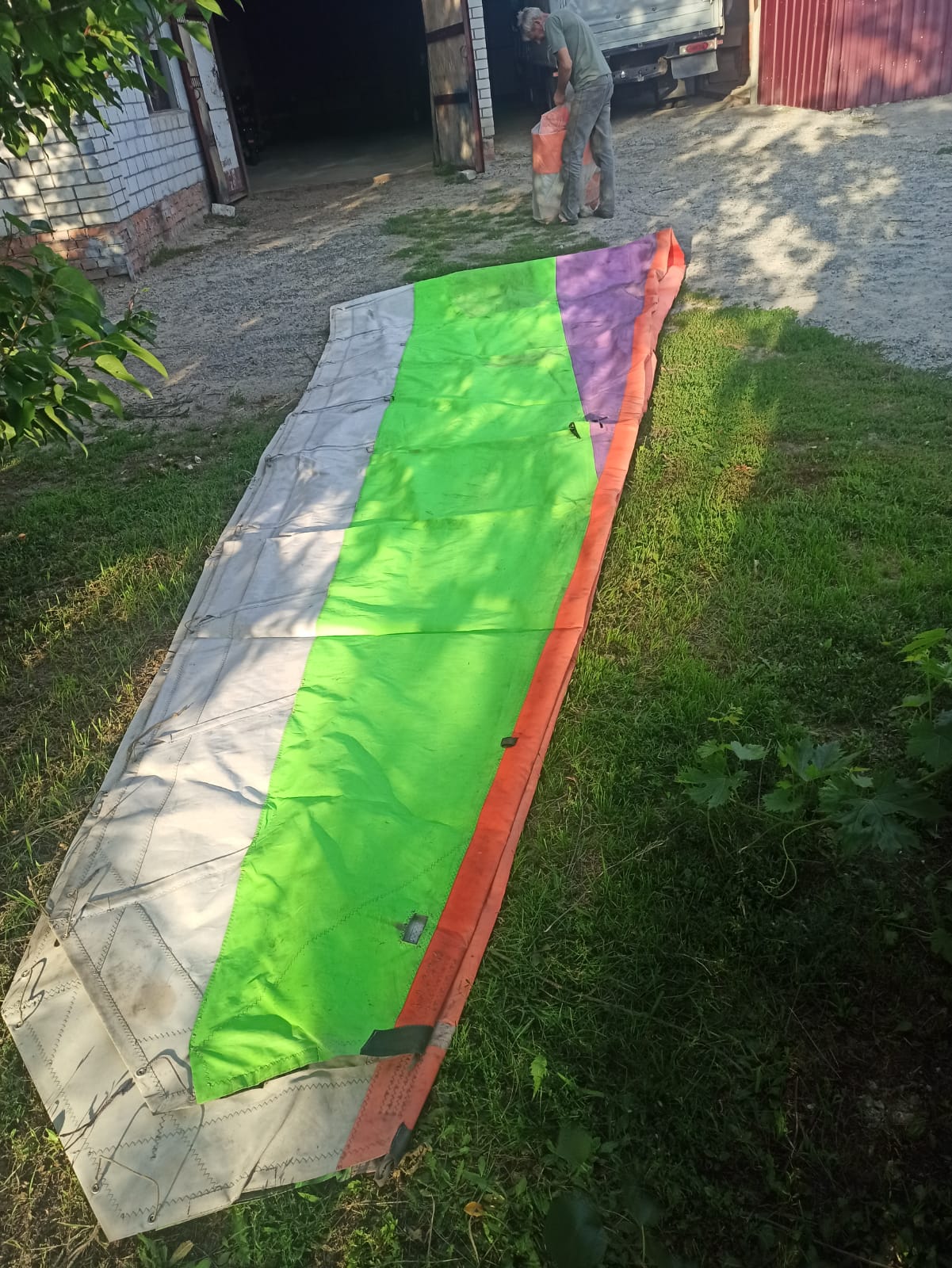

А тряпка вот такая.



[дима043]

А вот тряпка похожа на М-17.

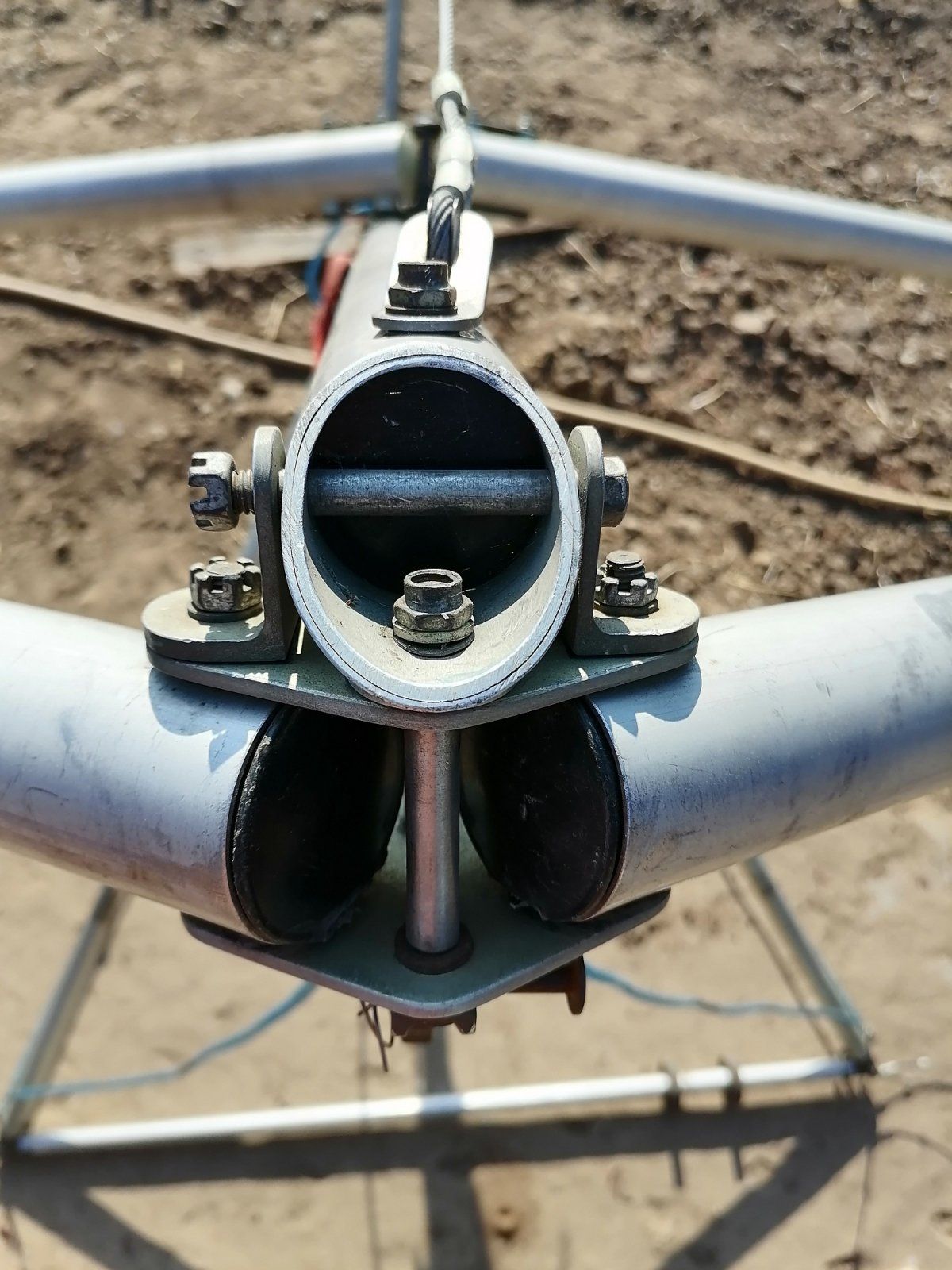

Каркас судя по носовому узлу не М-17. Такой носовой узел характерен для Х-14 или Х-17. У М-17 в носовом узле три трубы идут на одном уровне и далее килевая идет ниже нижней обшивки. На М-17 у меня профиля лат есть.



[viktor66]

парус ширина по килевой 2м по краям по антипик 75 см на м17.



[viktor66]

т.ч. это х14
