Инжектор + электронное зажигание на любой мотор

[Stas]

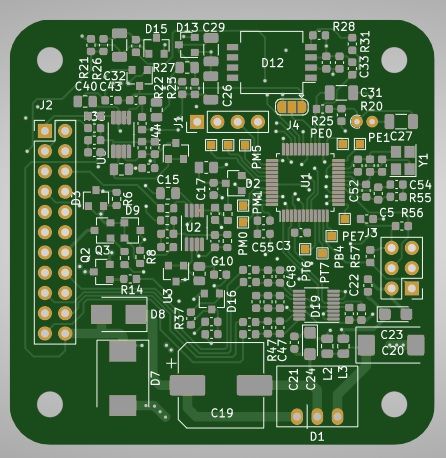

Посмотреть вложение 486386Посмотреть вложение 486383
Еще один вариант нашей платы чуть побольше, 54х54мм 4-слойная будет на процессоре моторолла для работы -40...+125

Платы в РФ производите, если не секрет?



[Jbiplane]

РФ производите

Да, платы заказываем в Новосибирске. Паяют вручную монтажницы с военного завода. Сейчас попробуем сделать с пайкой в Китае 10штук чтоб была эконом плата на 1500р дешевле нормальных. Но качество за китайцами придется очень внимательно проверять. Сделаем эмулятор двигателя и будем гонять сутками в духовке и морозилке. Будет еще версии платы с чипами сделанными в России. Платы будут в 4 цветах в зависимости от качества исполнения.



[свободник]

...На некоторых двигателях, я бы оставлял карбюратор и всё внимание уделял правильной карте зажигания...

Меня тоже интересует исключительно "правильное" зажигание, но на карбе. Даже бродят мысли по установке "Января" на карбовый мотор.



[Jbiplane]

"правильное" зажигание

Поскольку наш блок программируемый он может управлять только зажиганием, только форсунками или тем и другим.



[Jbiplane]

Наши новые платы с открытым исходным кодом (можно программировать самому) спаяны вручную и готовы к испытаниям. Датчик давления, температуры воздуха и бесконтактный магнитный положения дроссельной заслонки на плате, но можно подключать и внешние. Поддерживаются датчики коленвала и распредвала как индуктивные так и Холла. Будет чутьболее дорогая версия с определением температуры под свечой и выхлопных газов.



[416]

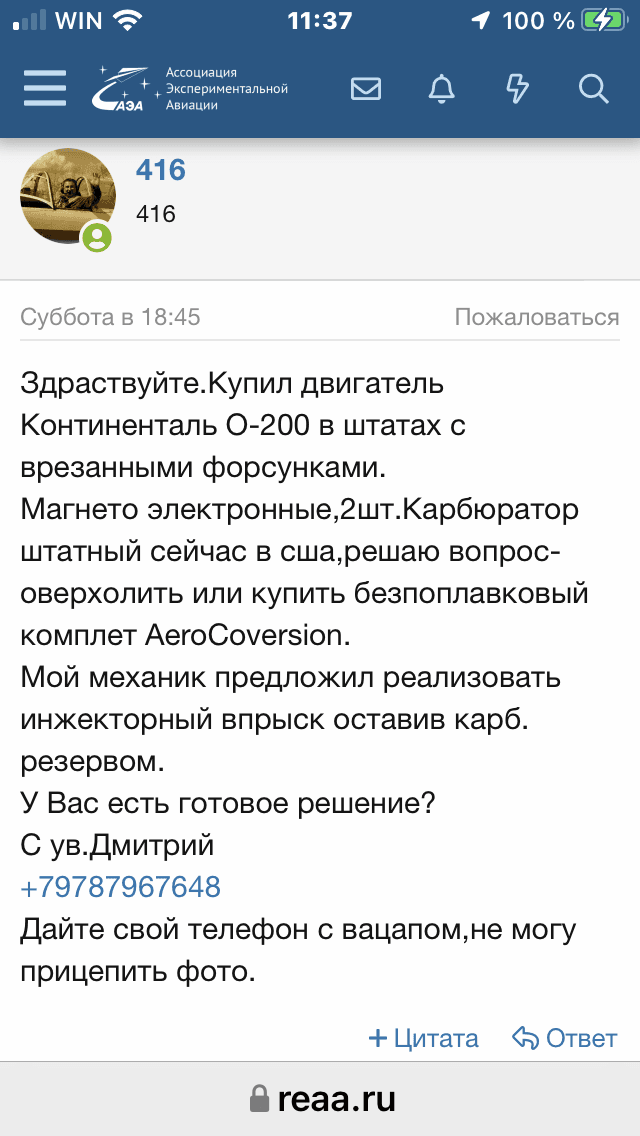

Здраствуйте.Обратился к вам в личку.А в ответ-тишина.



[Jbiplane]

А в ответ-тишина.

ничего не видел jbiplane@gmail.com



[416]



[Jbiplane]

Ватсап +79029820426
Готового решения у нас на этот размер конечно нет. Наша специализация 10...350 кубиков, изредка чуть больше.
Гляньте тут SDS EM-5: Aircraft



[416]

Спасибо.



[Jbiplane]

в РФ производите

По Китаю. Закажем первый раз изготовление с пайкой после 7 октября. Перед этим изучили опыт коллег. Сами печатные платы можно производить в Китае, но заказывать готовые паянные изделия можно только у очень проверенных поставщиков, изделия должны быть адаптированы под автоматическую пайку (китайцы за вас этого не сделают). Очень кратко риски:
- большинство паяют вторичкой. Микросхемы могут отвалиться даже при транспортировке
- если явно не укажете поставщика микросхем и не проконтролируете могут впаять всё что угодно
- если китаец говорит что не может найти например *MFAE и предлагает замены, это 100% повод поискать другого исполнителя
- нельзя покупать элементы на Алиэкспресс. Чип за 18...22 бакса на али покупается за 456р да еще с доставкой. Филантропы епть 🙂

По России.
Есть умельцы, предлагающие платы ЭБУ от 4000р. Как это возможно если стоимость просто набора электронных компонентов при заказе менее 20 комплектов даже в приличном китайском интернет магазине ~70$ = 5200р. ? Ведь нужно еще доставить, сделать платы, спаять, прошить... Способов удешевления не так много:
- упрощать цепи и убирать защиты
- убирать специализированные микросхемы типа max9926 для обработки сигналов датчиков
- использовать китайские копии известных микросхем
- использовать элементы рассчитанные на комнатные температуры (не авто, не индастриал ну и точно не милитари)
Может на наземной технике это и можно как то использовать, но право не стоит ни на чем летающем.



[Stas]

По Китаю. Закажем первый раз изготовление с пайкой после 7 октября. Перед этим изучили опыт коллег. Сами печатные платы можно производить в Китае, но заказывать готовые паянные изделия можно только у очень проверенных поставщиков, изделия должны быть адаптированы под автоматическую пайку (китайцы за вас этого не сделают). Очень кратко риски:
- большинство паяют вторичкой. Микросхемы могут отвалиться даже при транспортировке
- если явно не укажете поставщика микросхем и не проконтролируете могут впаять всё что угодно
- если китаец говорит что не может найти например *MFAE и предлагает замены, это 100% повод поискать другого исполнителя

Автоматический поверхностный монтаж сегодня можно качественно сделать в РФ. Если доверяете все китайцам, будьте готовы к плавающему от заказа к заказу качеству.



[s_smirnov]

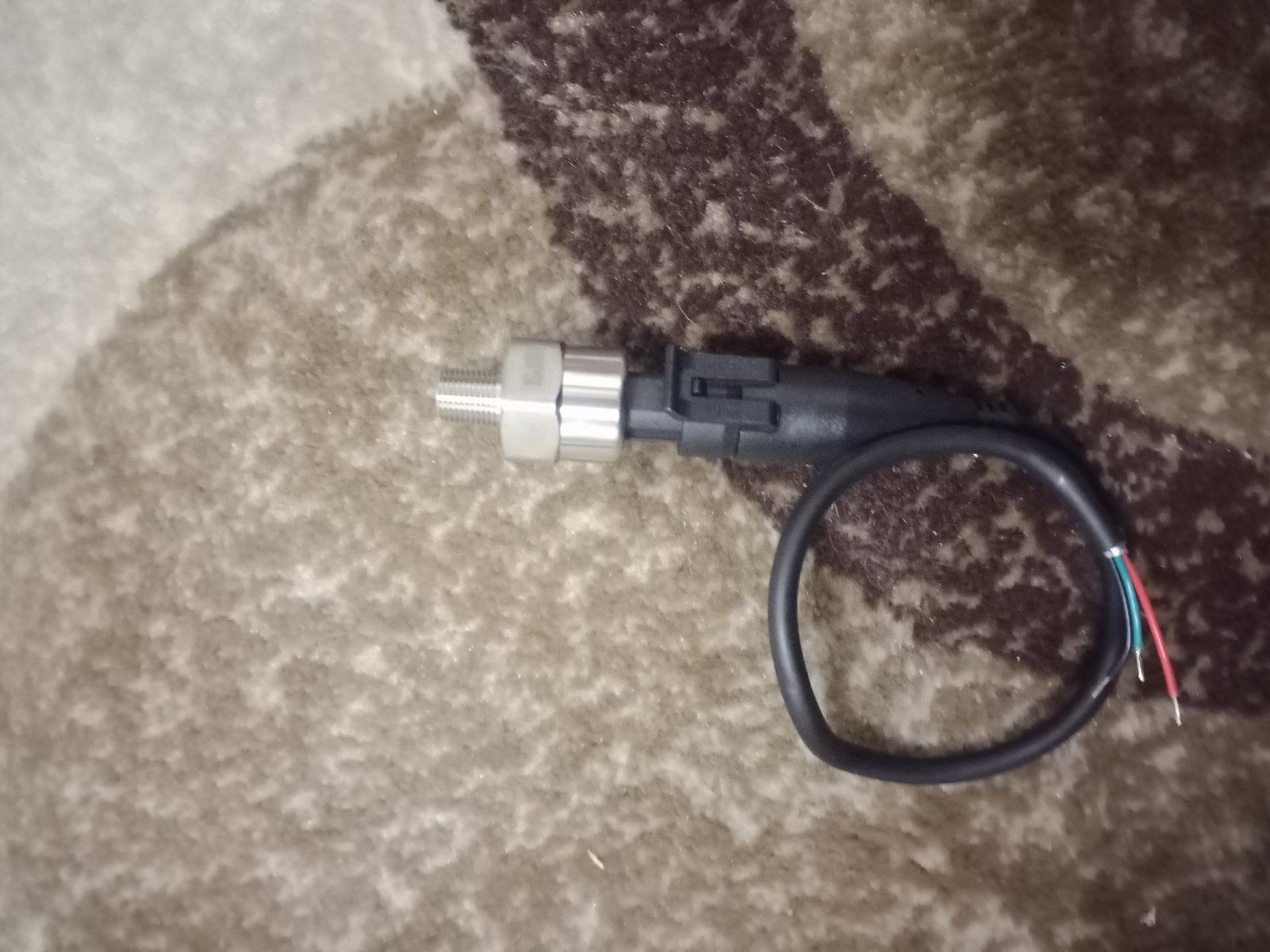

Мне датчики давления приехали.
Осталось ещё мне из командировки приехать, и буду пробовать делать электронный регулятор давления бензина.



[Jbiplane]

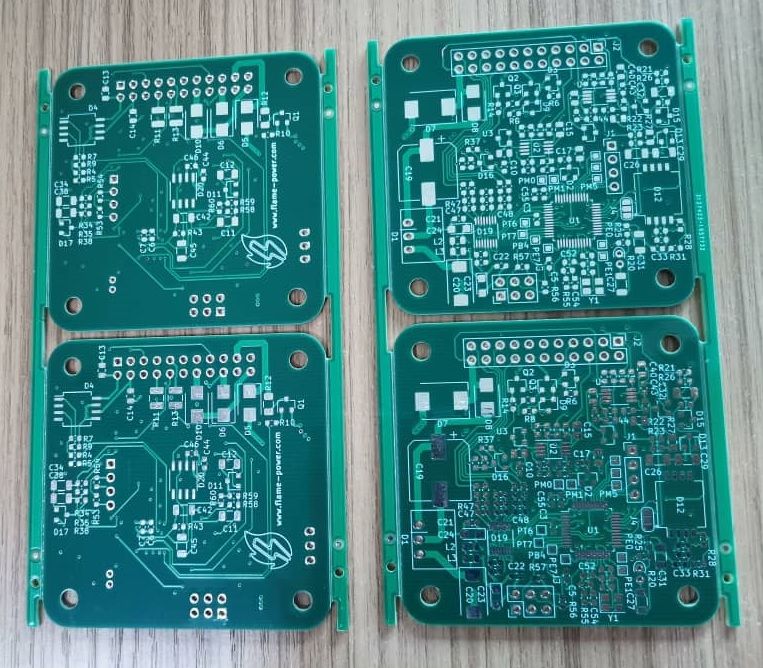

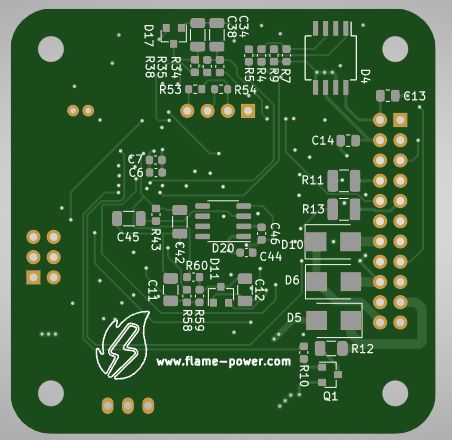

4-слойные платы под процессор Motorolla сделаны и будут спаяны в Китае. На очереди старшая модель под большее количество цилиндров.
Платы сделанные в Китае будут зелёными. Сделанные В России:
- Черные с процессорами Atmega
- Красные с процессорами Motorolla
- Голубые с процессорами STM32



[Jbiplane]

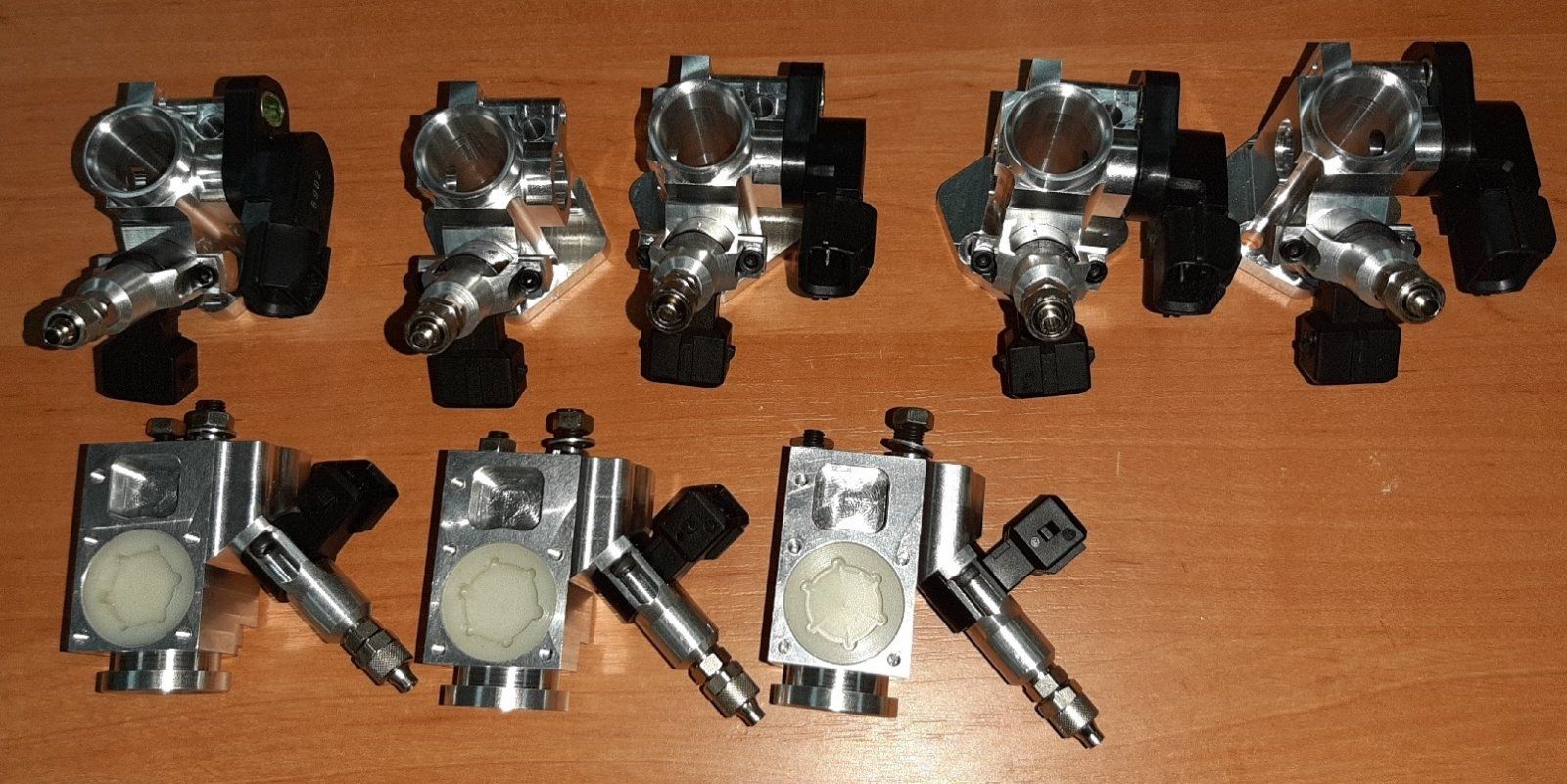

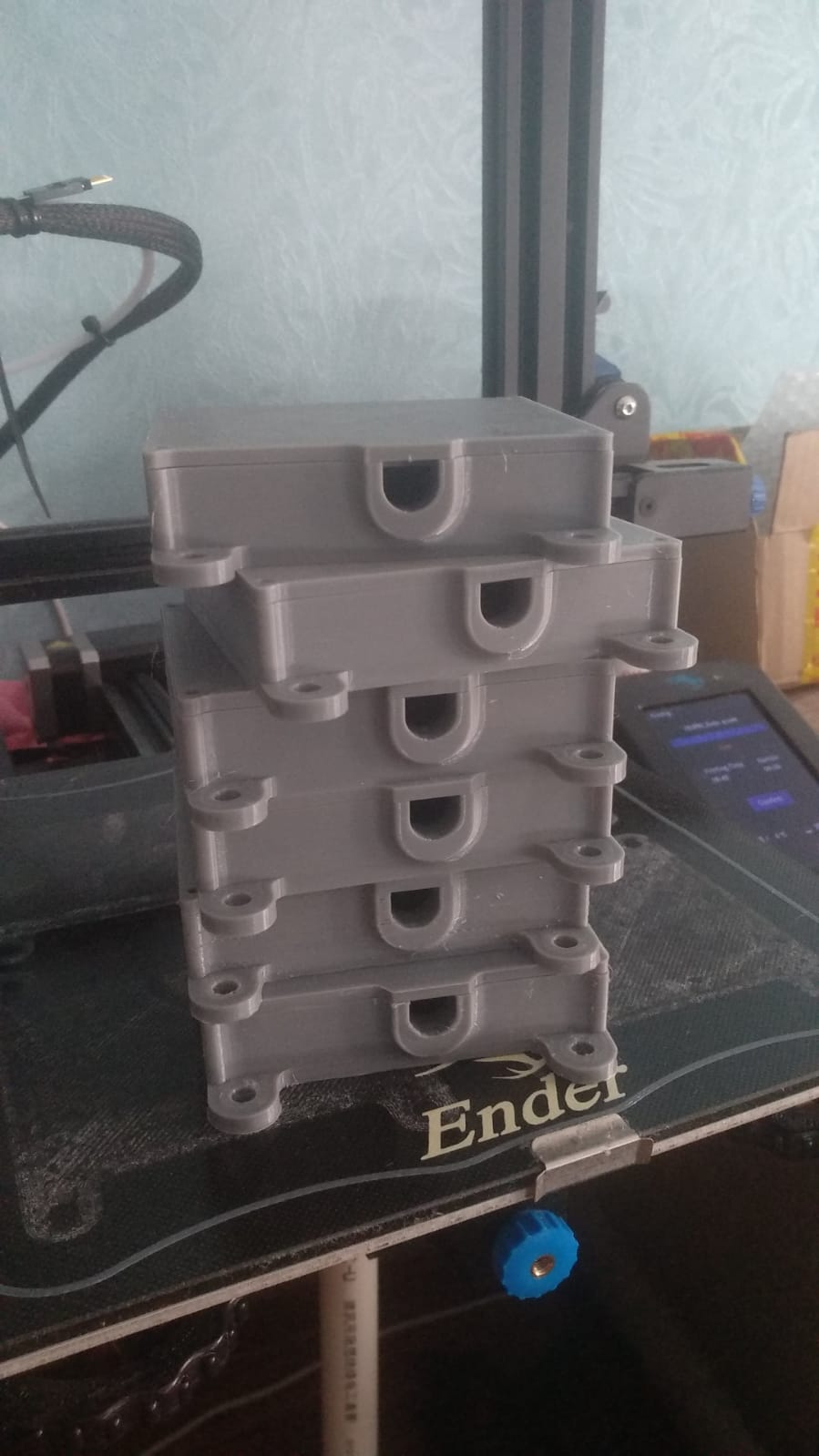

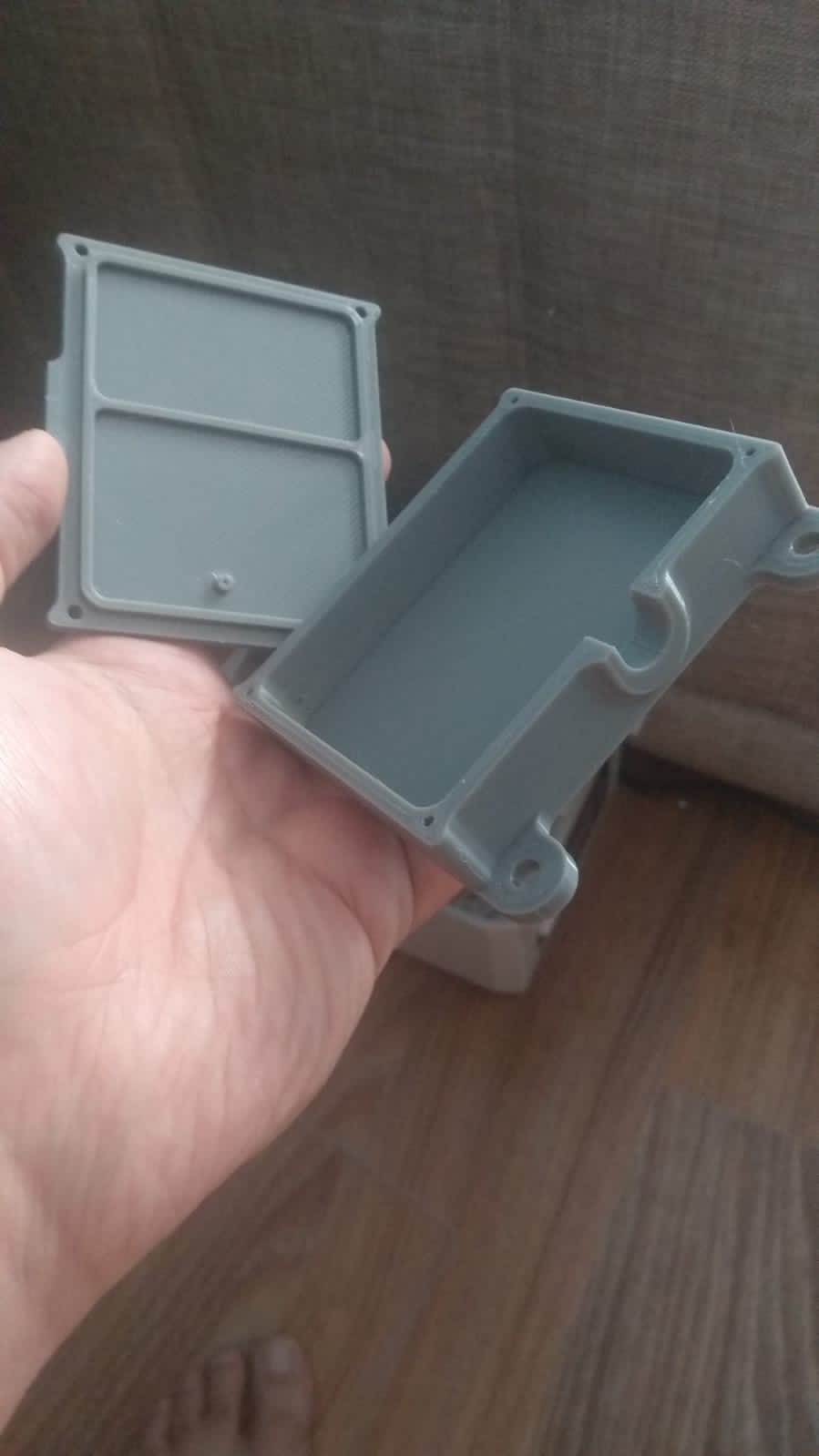

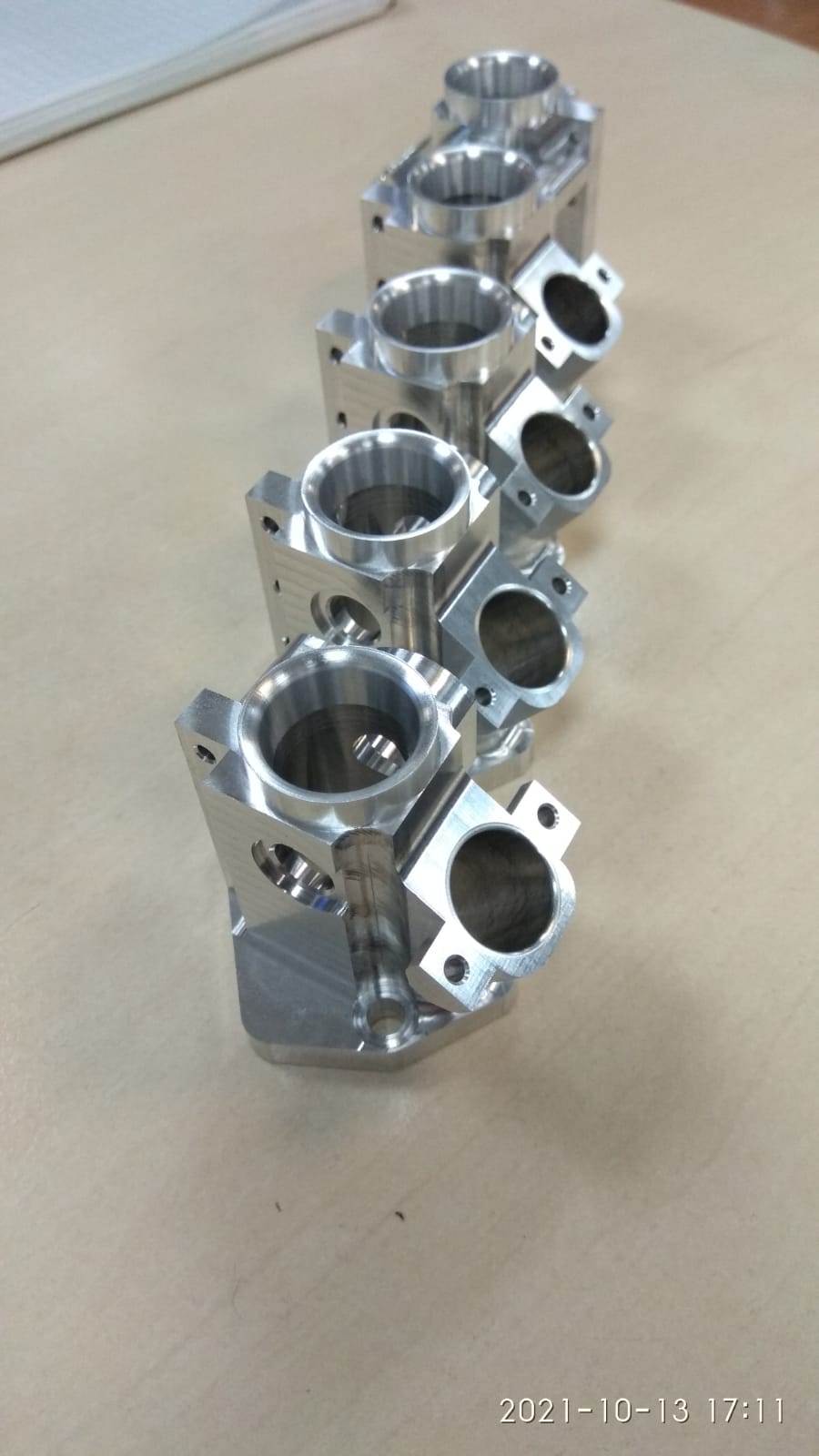

Фрезерованные заслонки и корпуса ЭБУ из PETG
Очень капризный материал... но и очень крепкий. Можно умеренно колотить молотком без разрушения



[Jbiplane]

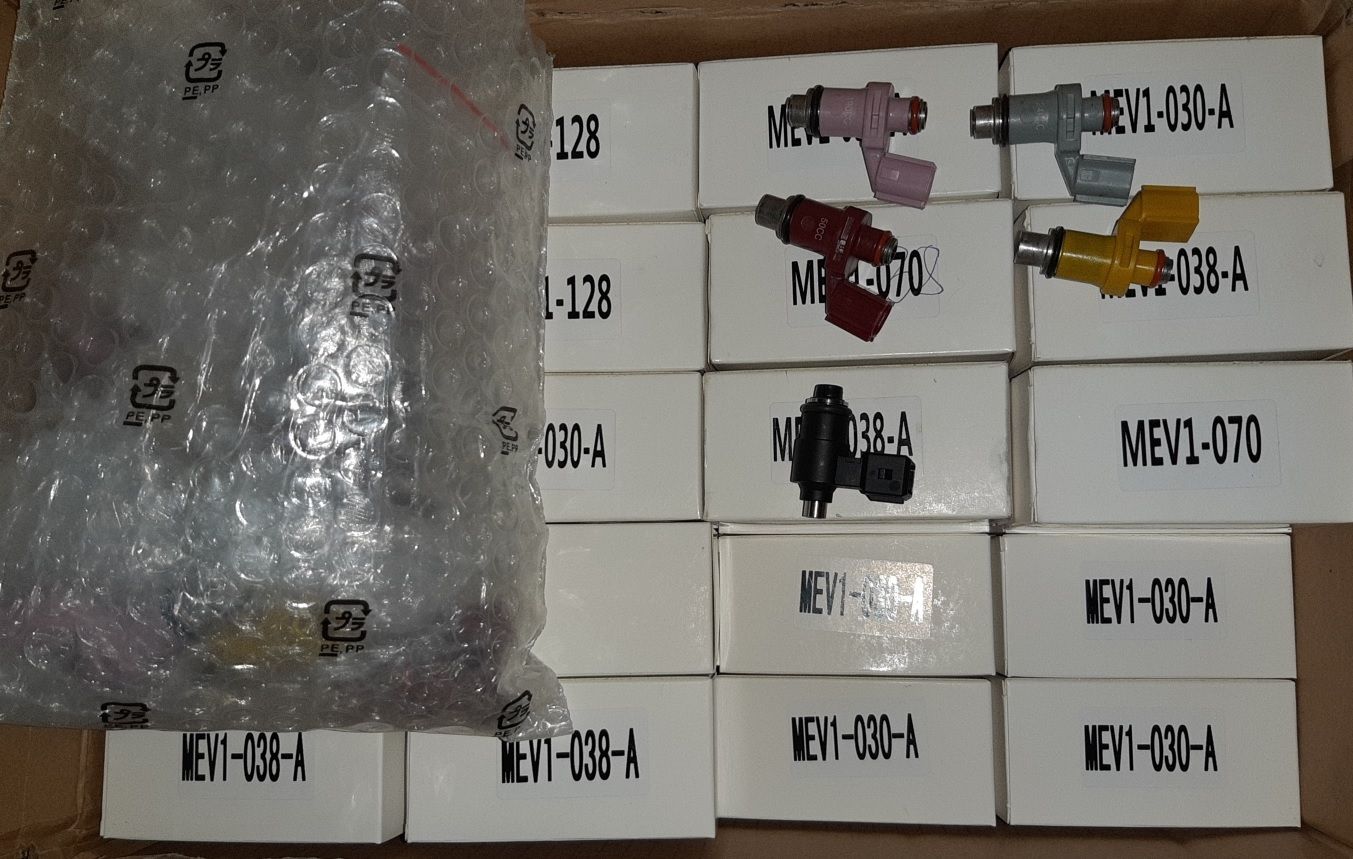

Используем 3 типа форсунок
- подешевле, разноцветные, в зависимости от производительности копии и оригинал Ямахи - коннектор торчит вверх
- подороже, черные, специализированные для БЛА техники
- на моторы больше 200см на цилиндр автомобильные Сименс и Бош



[Jbiplane]

Корпуса заслонок 2 разных типов. С цилиндрическим и классическим плоским дросселем.
На втором типе стоит датчик угла поворота заслонки.



[Jbiplane]

Дроссельные заслонки моего производства для испанского заказчика рекламируются в Unmanned Systems Technology

Октябрь-ноябрь 2021.



[s_smirnov]

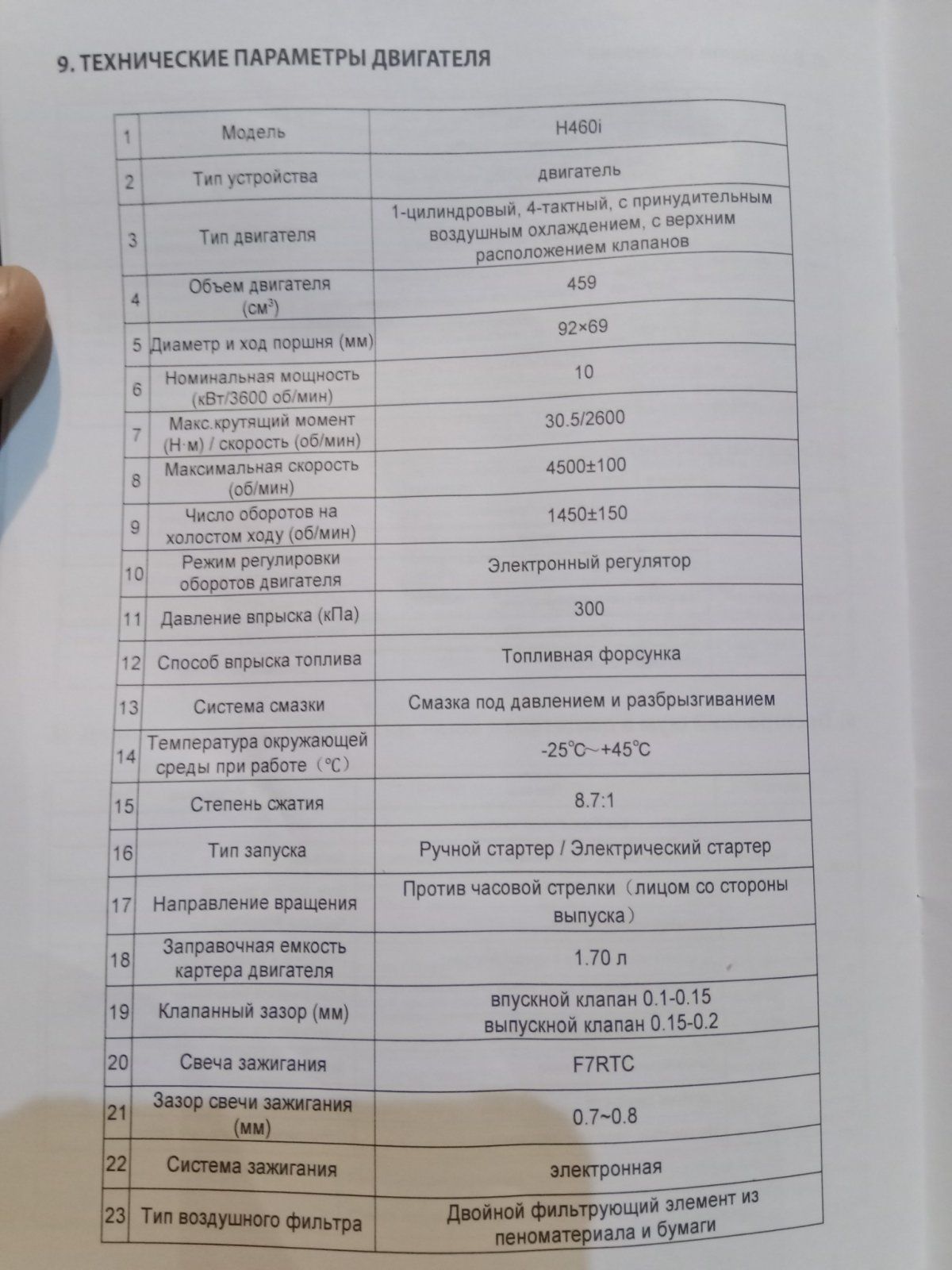

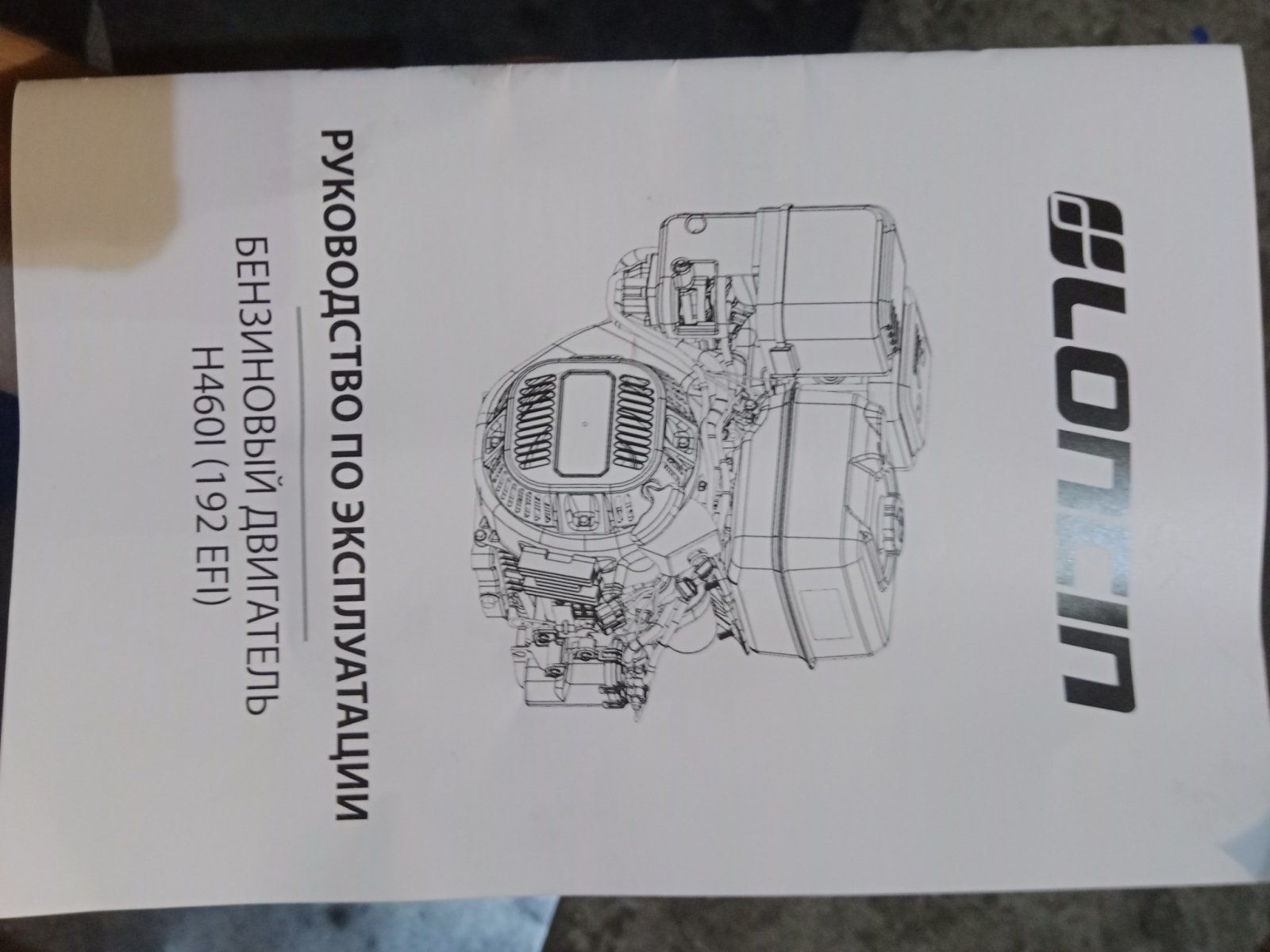

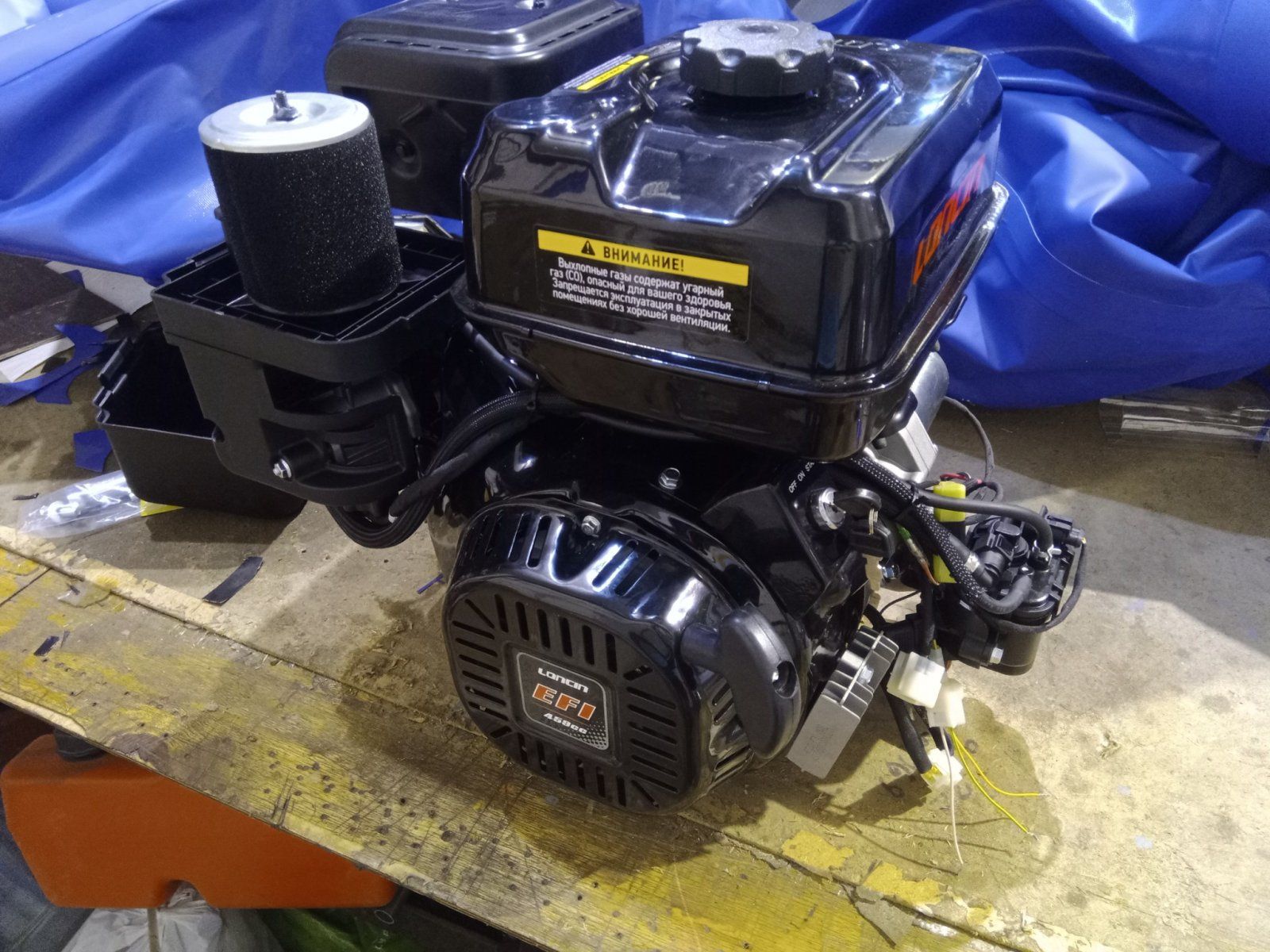

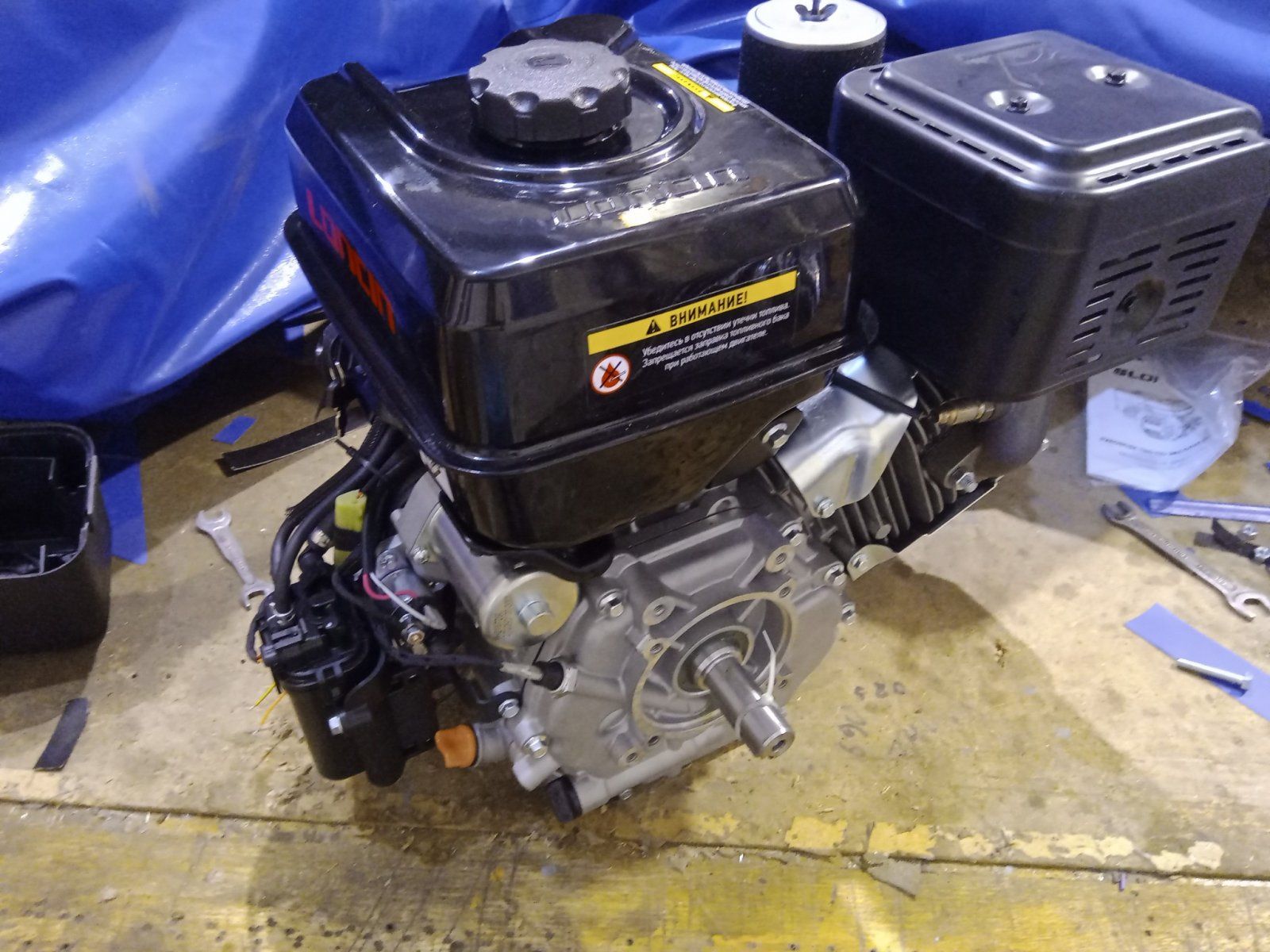

Получил фирменный Китайский инжекторный мотор. Лончин.



[s_smirnov]

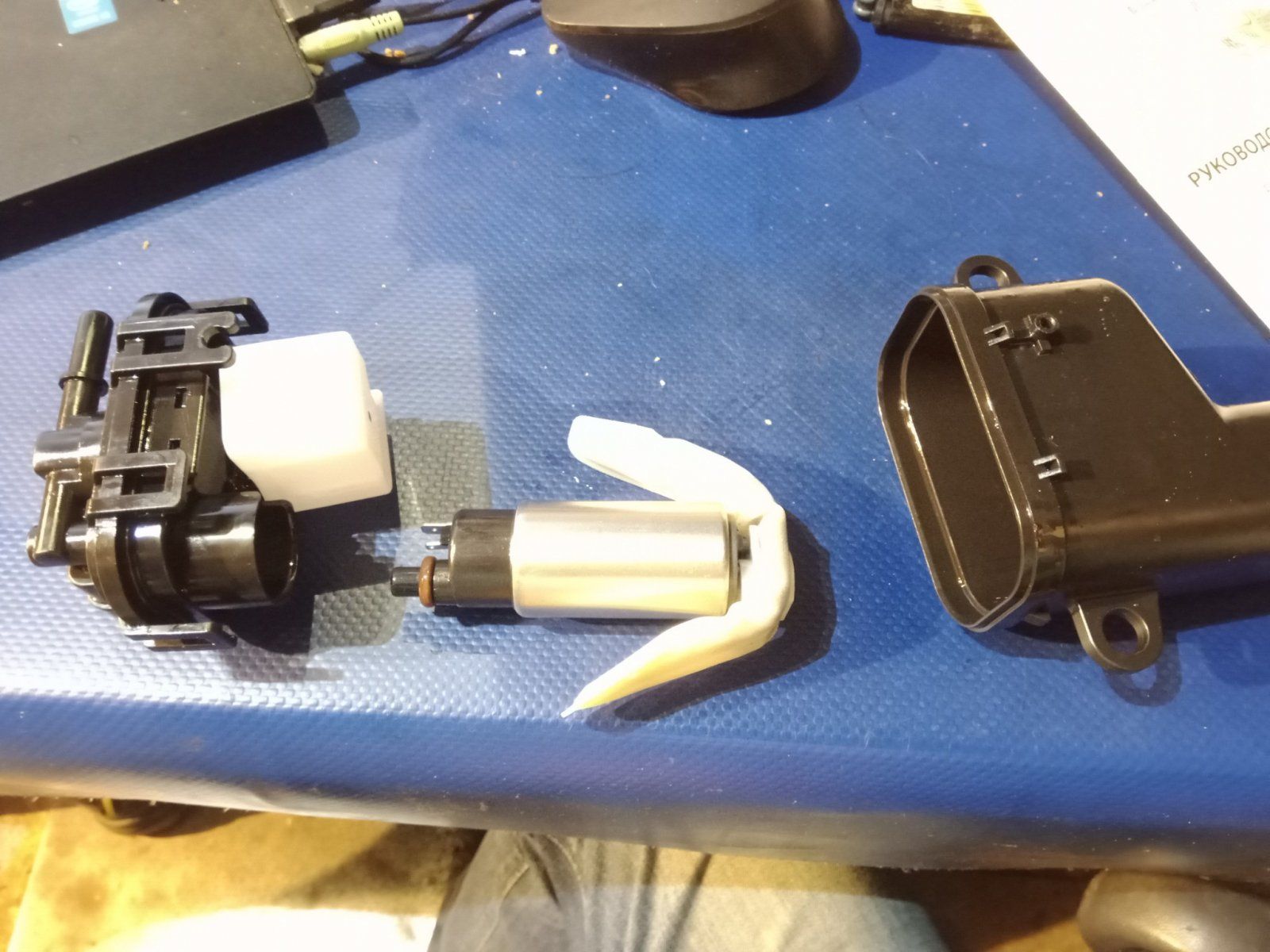

Одной из загадок было устройство системы питания. И вот загадка разгадана. Я взял и посмотрел.

На картере мотора закреплена поплавковая камера с бензонасосом. В поплавковую камеру самотёком поступает бензин из бензобака. В крышке поплавковой камеры регулятор давления топлива, и возврат обратки в поплавковую камеру.
