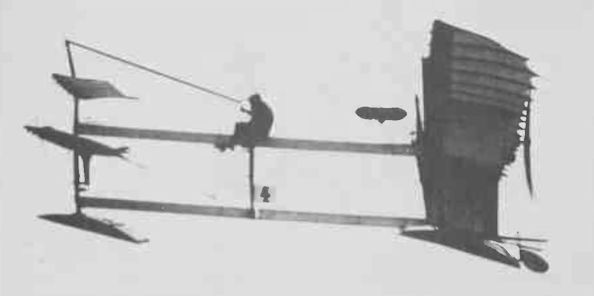

Но с ростом скоростей пилот оказался «упрятан» в фюзеляж, и об обзоре пришлось задуматься серьёзно. Первыми здесь были военные – успех в воздушном бою напрямую зависел от того, кто кого первым заметит. Авиаконструкторам пришлось учитывать их требования. На истребителе Kondor D.VI верхнее крыло имело разрыв для обзора верхней полусферы.

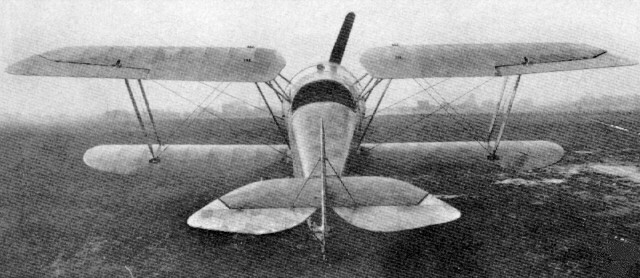

Теперь нам известно, во что обходятся такие «изыски» с точки зрения аэродинамических потерь, но тогда это представляли слабо. Более того, история повторилась и в межвоенный период: на истребителе Моран-Солнье M.S.325 по требованию ВВС у крыла было выполнено сужение в зоне стыка с фюзеляжем для улучшения обзора вниз. Это повлекло за собой установку подкосов крыла. Машина летала «так себе», пока не было доработано крыло.
Последнее редактирование:

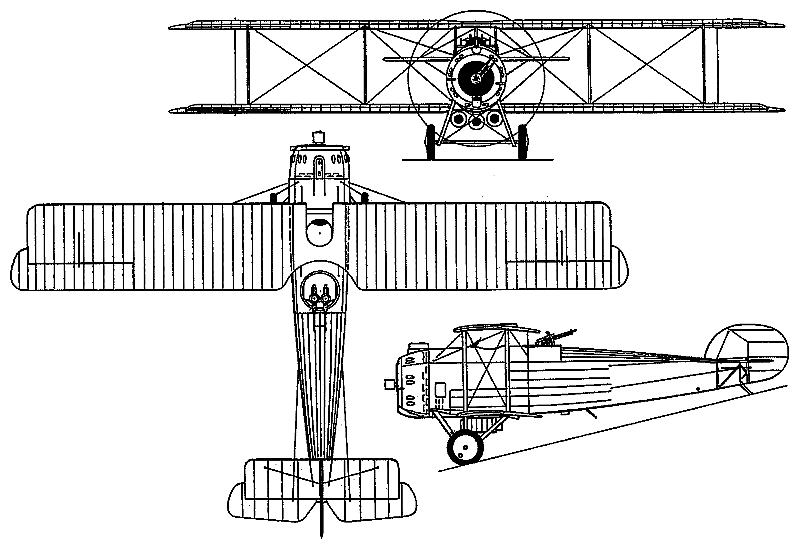

У истребителя Анрио HD.6 (1918 г.) из-за компоновочных соображений пришлось выполнить вырез в верхнем крыле для пилота, невзирая на увеличение сопротивления, но обзор по сторонам все равно был плохим:

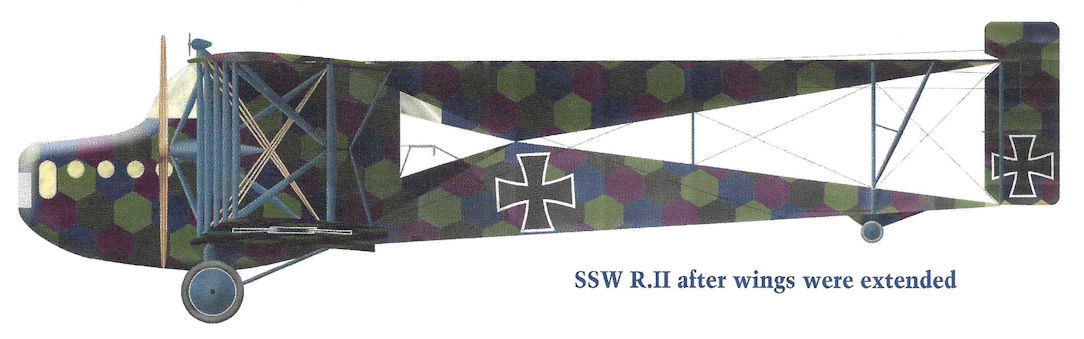

На военных самолетах обзор был нужен не только пилотам, но и стрелкам, что вызывало появление экзотических компоновок. На немецком бомбардировщике Сименс-Шуккерт R.III хвостовая часть была выполнена с большим вырезом для хвостового стрелка.
На военных самолетах обзор был нужен не только пилотам, но и стрелкам, что вызывало появление экзотических компоновок. На немецком бомбардировщике Сименс-Шуккерт R.III хвостовая часть была выполнена с большим вырезом для хвостового стрелка.
Если на крупных самолетах еще можно было рационально разместить пилота, то на авиетках выбор компоновочных решений был крайне ограничен. В 1925 г. Вилли Мессершмитт представил свой М.17:
Пилот и пассажир размещались в спартанских условиях, а обзором явно пожертвовали в пользу аэродинамики. С мотором в 26 сил самолет выдавал до 140 км/ч.
Видимо, под влиянием М.17 в Польше, начиная с 1928 г., выпустили серию авиеток RWD.

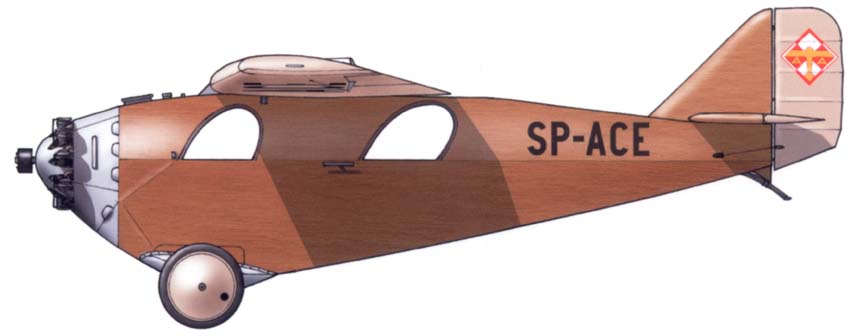

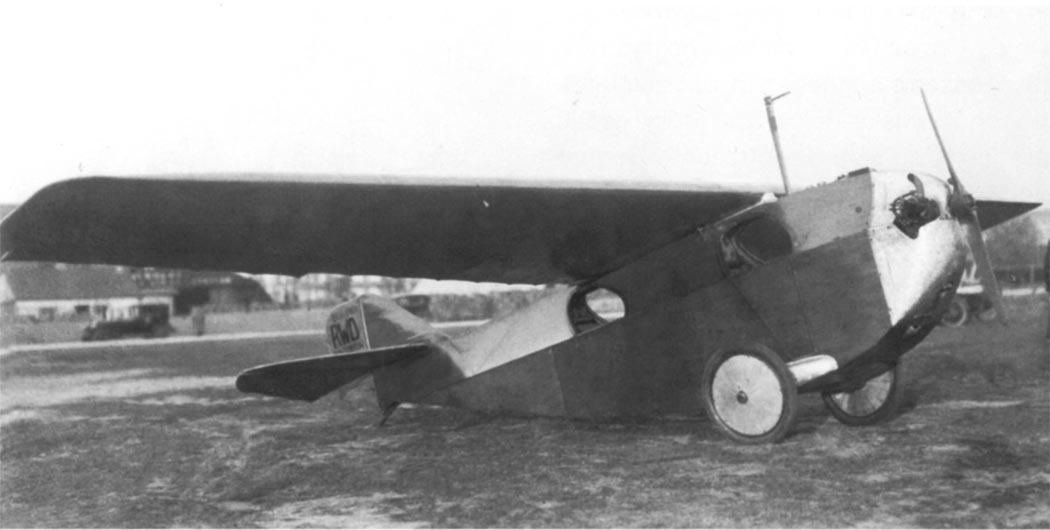

RWD-1:
RWD-2:
RWD-3:

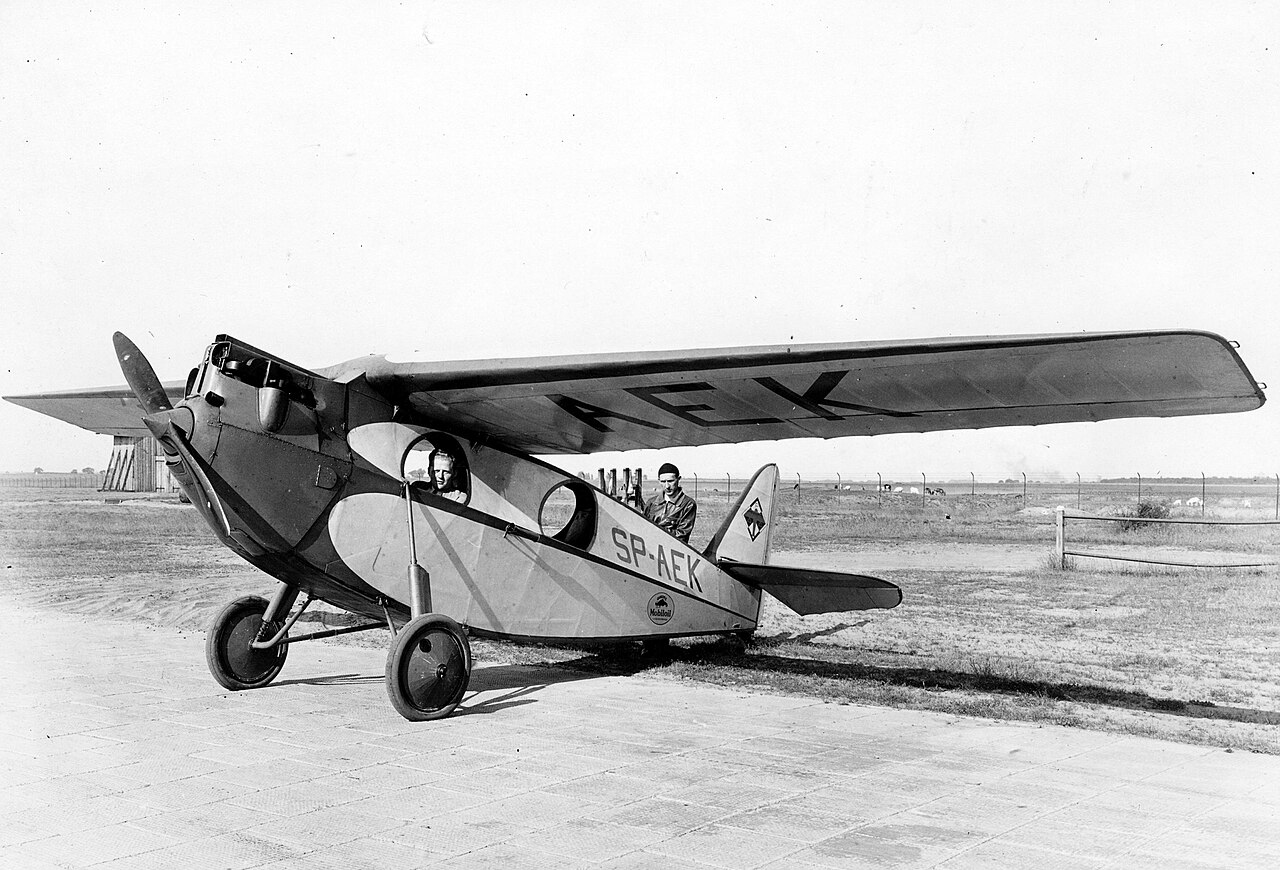

RWD-4:

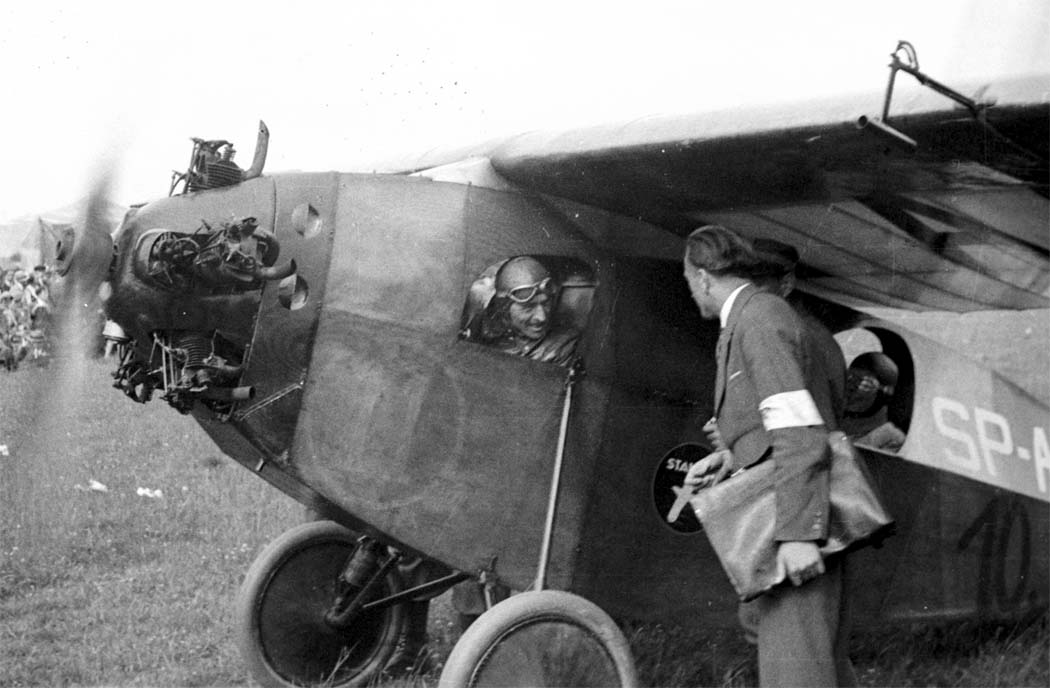

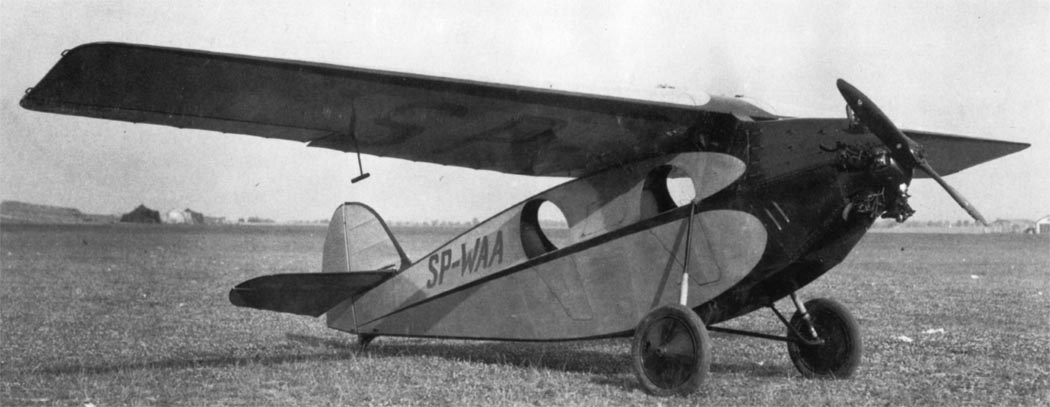

Как видим, их всех отличала компоновка с практически нулевым обзором вперед. Мне непонятно, как на них летали, не имея перед глазами проекции капота на горизонт. (На кронштадтском «Дельфине» с рядным «Вальтером» специально сделали расширенный капот для удобства пилотирования, в отличие от чешских Z-42 и т.п.).
RWD-2:
RWD-3:
RWD-4:
Как видим, их всех отличала компоновка с практически нулевым обзором вперед. Мне непонятно, как на них летали, не имея перед глазами проекции капота на горизонт. (На кронштадтском «Дельфине» с рядным «Вальтером» специально сделали расширенный капот для удобства пилотирования, в отличие от чешских Z-42 и т.п.).
Продолжалось это увлечение вплоть до выпуска в 1931 г. рекордного RWD-7.

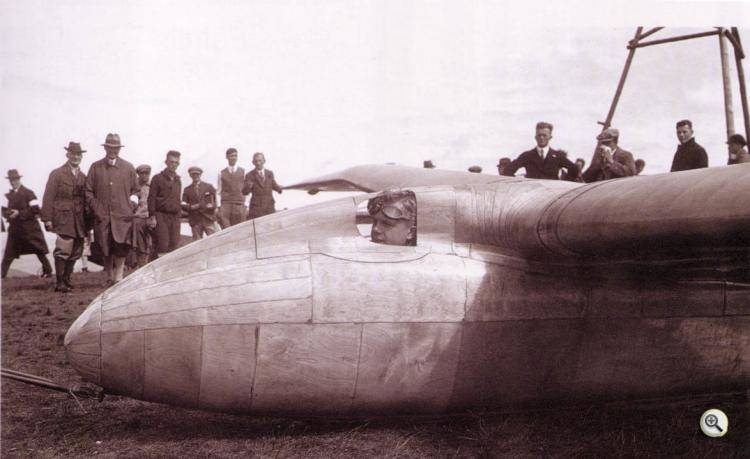

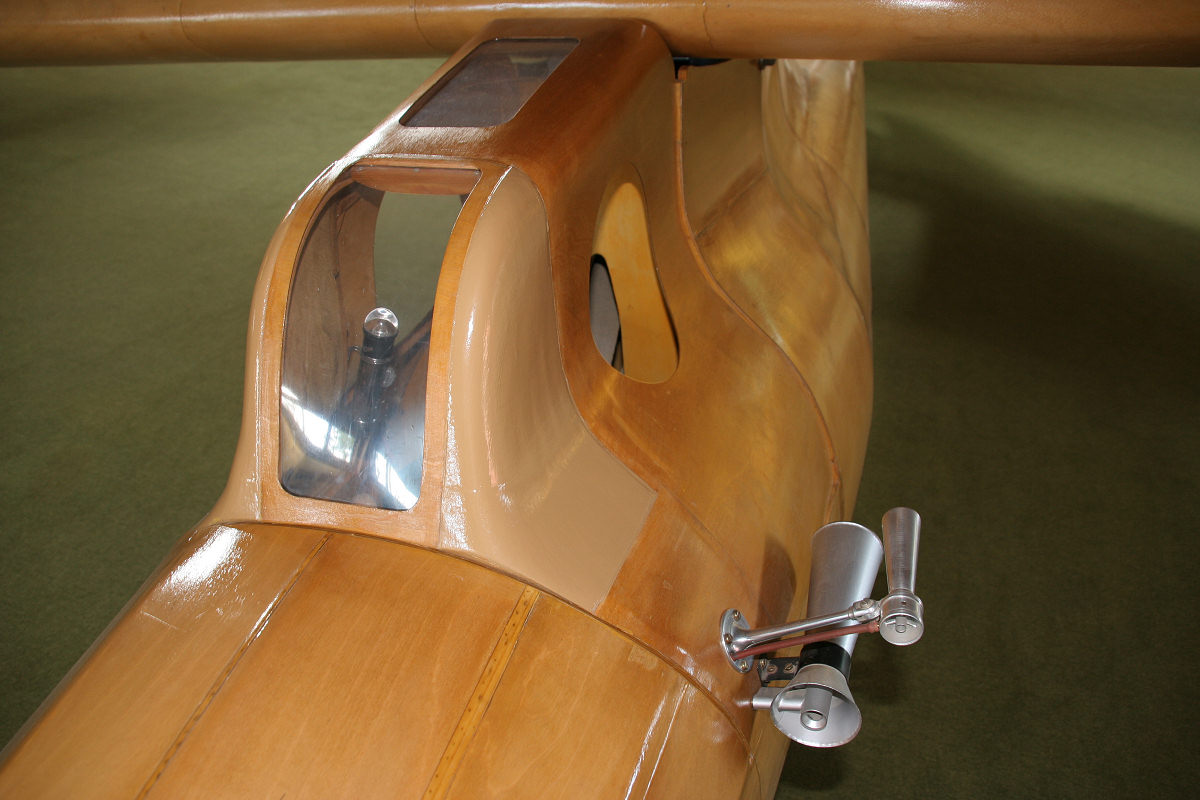

Самые жесткие требования по аэродинамике предъявляются к планерам. Вот как выглядела кабина на планере «Мустерле» (1929 г.):

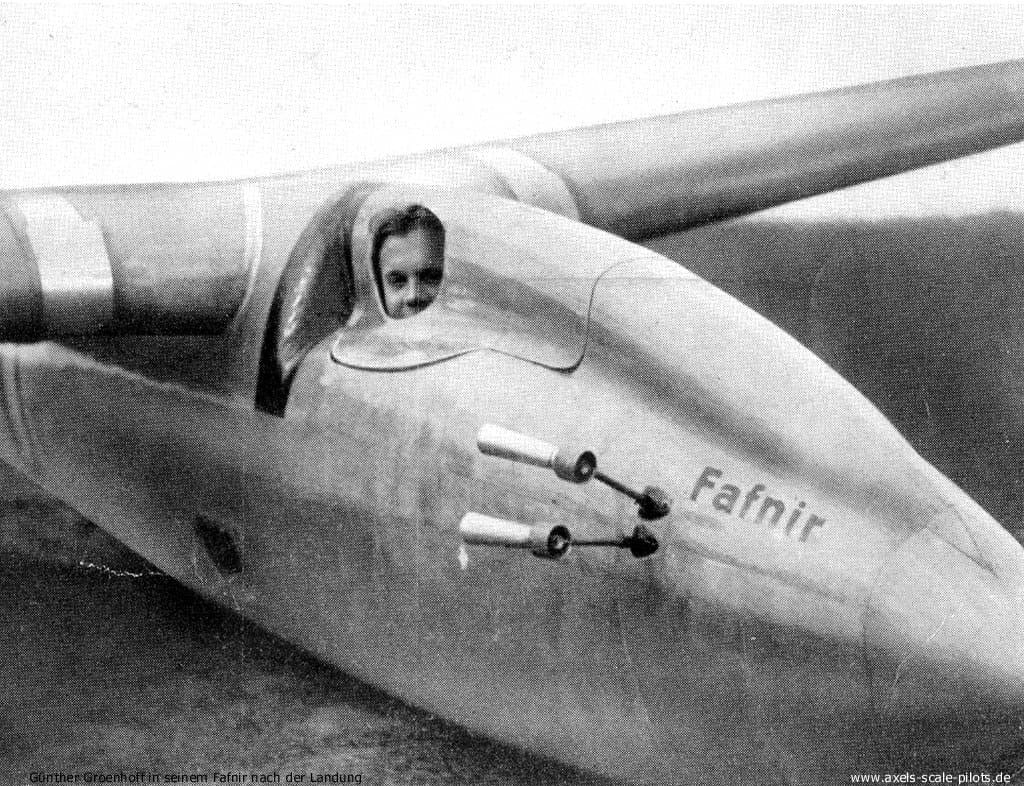

Но на этом немцы не остановились, и появился рекордный «Фафнир» Липпиша (1930 г.):
Летать на такой технике могли только первоклассные пилоты.
Самые жесткие требования по аэродинамике предъявляются к планерам. Вот как выглядела кабина на планере «Мустерле» (1929 г.):
Но на этом немцы не остановились, и появился рекордный «Фафнир» Липпиша (1930 г.):
Летать на такой технике могли только первоклассные пилоты.

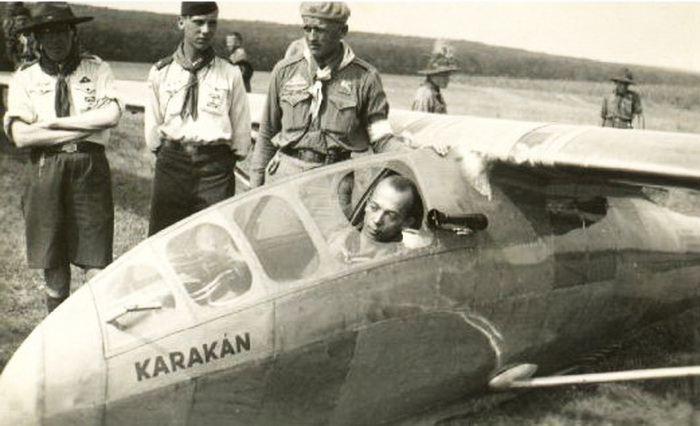

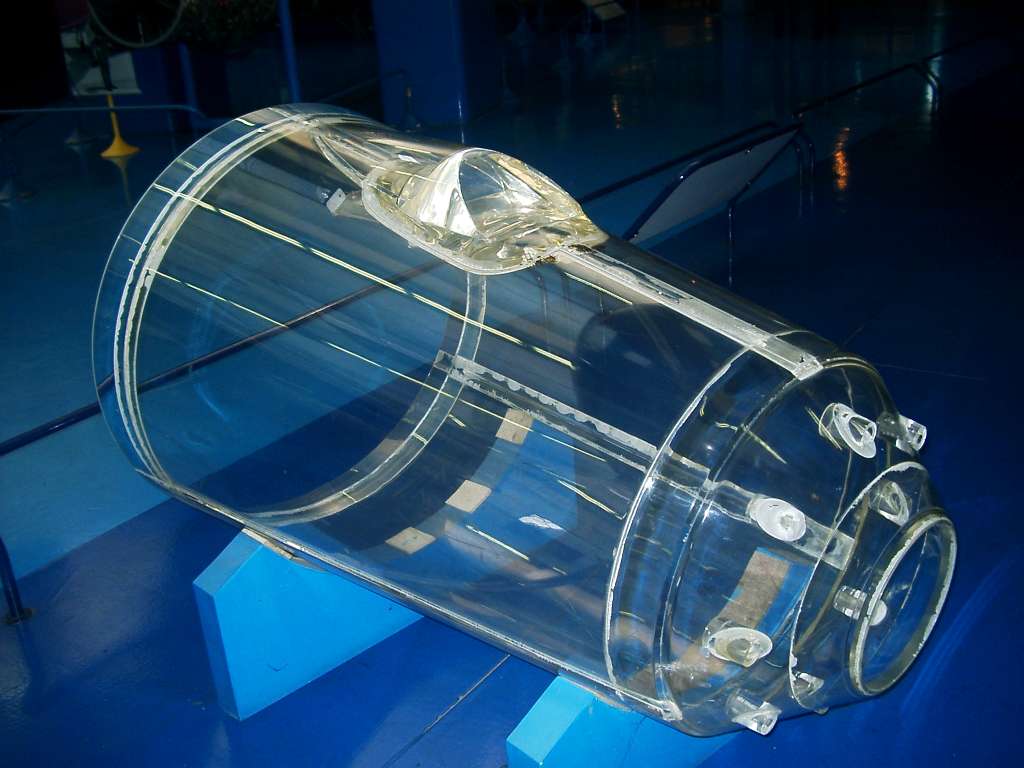

К счастью, этот безумный период продлился недолго, и в середине 30-х гг. на планерах всё чаще стали появляться переплетные закрытые фонари. С ними тоже было не всё гладко: мешал переплет, целлулоид мутнел и царапался, имелись оптические искажения. На венгерском Роттер «Каракан» (1933) оставили вырезы в фонаре. (Смотреть, высунув голову, до самой земли – не рекомендуется).

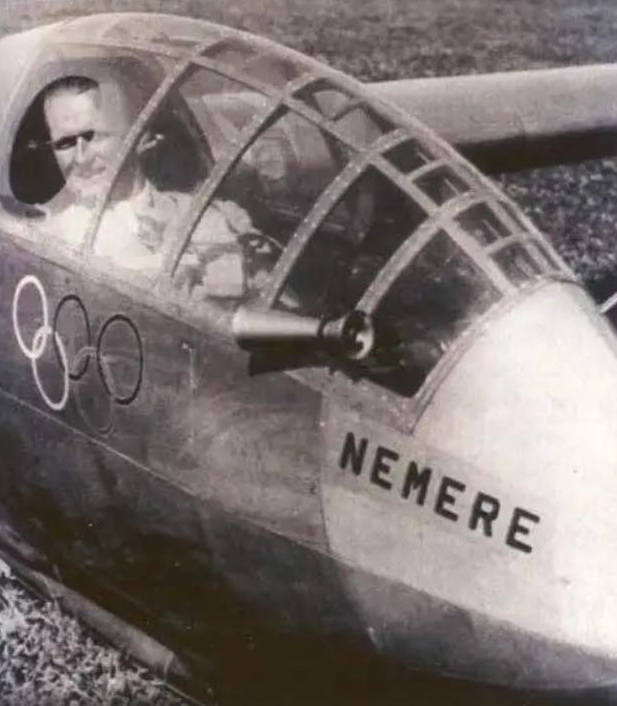

Примерно также выглядел фонарь на Роттер «Немере» (1936):
Примерно также выглядел фонарь на Роттер «Немере» (1936):
Помимо искажений, у закрытых фонарей появилась еще одна «напасть» - блики и переотражения.
(Проблема актуальна и по сей день. На «аэробусах» со «стеклянной кабиной» пилотам при полете на «эшелоне» приходилось надевать что-то вроде черных фартуков – блики на дисплеях от форменных белых рубашек забивали показания напрочь).

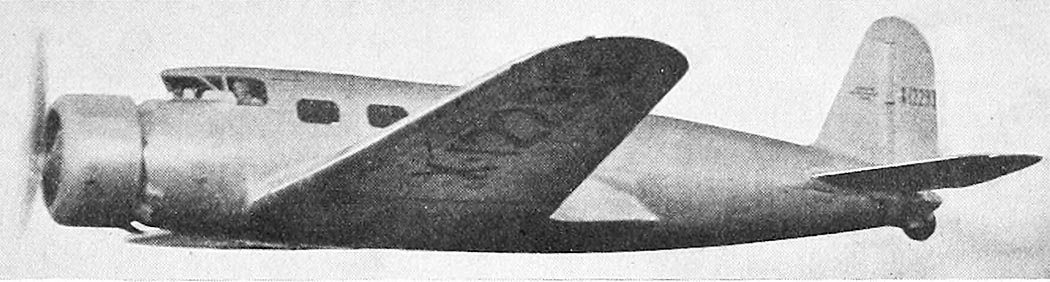

Радикально эти проблемы устранялись при использовании остекления с отрицательным наклоном, как, например, на Валти V-1 (1933 г.).

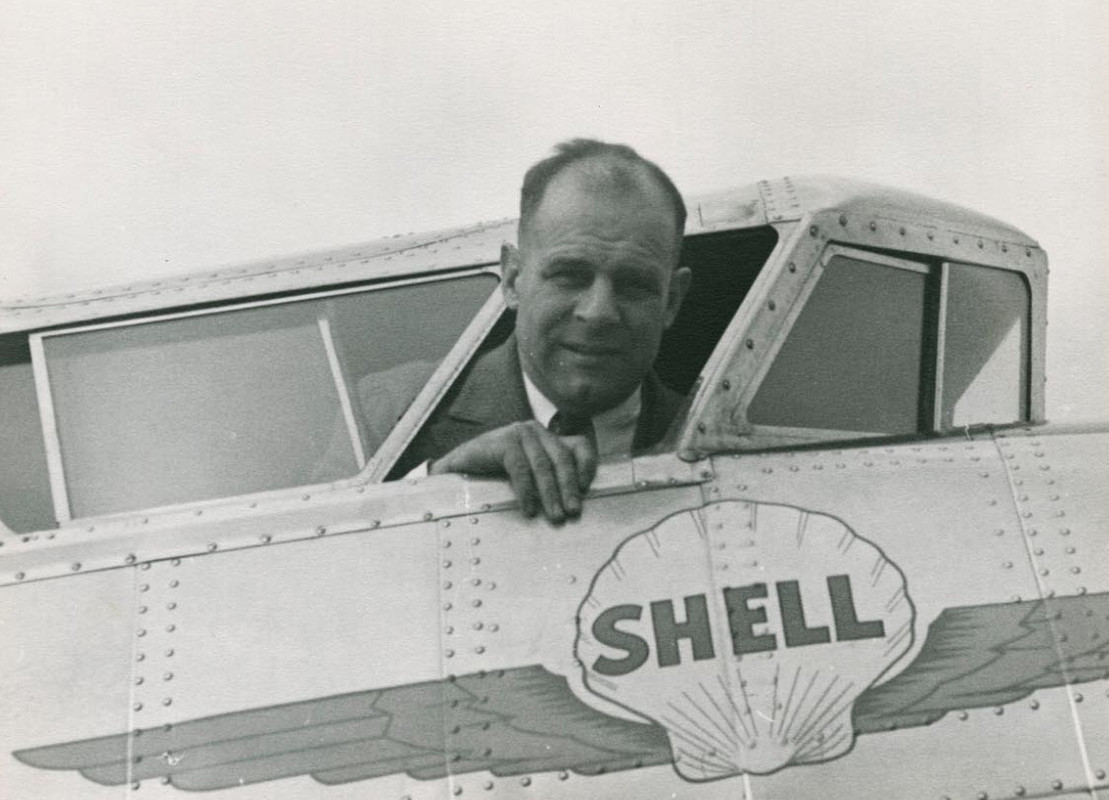

На фото – Джимми Дулиттл.
Однако рост скоростей заставил отказаться от этого новшества, продержавшегося несколько лет.

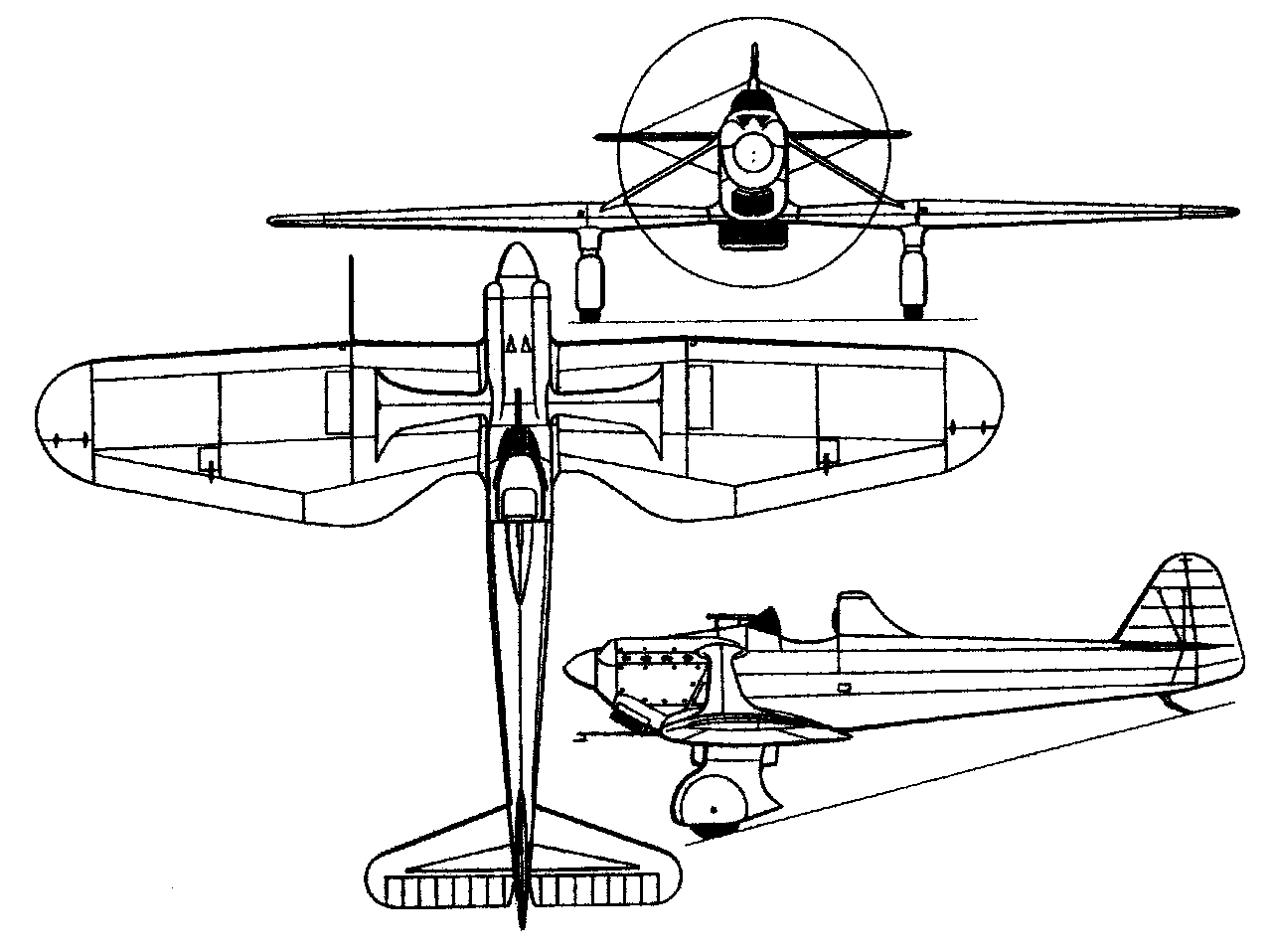

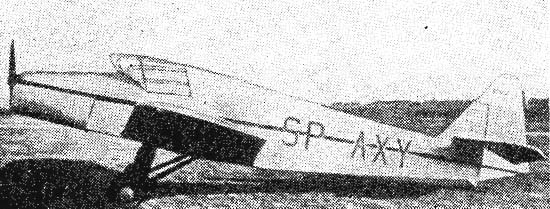

RWD-16 (1936 г.)
(Проблема актуальна и по сей день. На «аэробусах» со «стеклянной кабиной» пилотам при полете на «эшелоне» приходилось надевать что-то вроде черных фартуков – блики на дисплеях от форменных белых рубашек забивали показания напрочь).
Радикально эти проблемы устранялись при использовании остекления с отрицательным наклоном, как, например, на Валти V-1 (1933 г.).
На фото – Джимми Дулиттл.
Однако рост скоростей заставил отказаться от этого новшества, продержавшегося несколько лет.
RWD-16 (1936 г.)

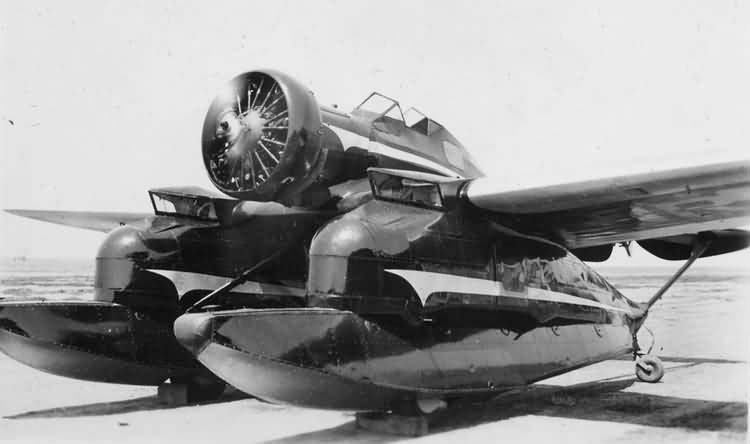

Такое остекление применялось на патрульном самолете «Arctic Tern» (1933 г.), который должен был летать на нефтепромыслах Аляски.
В поплавках-понтонах были оборудованы две кабины для наблюдателей. До эксплуатации не дошло, самолет разбился из-за остановки двигателя.
Гимном прекрасному обзору можно назвать самолет Эджли «Оптика» (1979 г.).
Кабина не просто с огромным остеклением, но еще и вынесена далеко вперед.
В поплавках-понтонах были оборудованы две кабины для наблюдателей. До эксплуатации не дошло, самолет разбился из-за остановки двигателя.
Гимном прекрасному обзору можно назвать самолет Эджли «Оптика» (1979 г.).
Кабина не просто с огромным остеклением, но еще и вынесена далеко вперед.
Забыли про сумрачного немецкого гения.

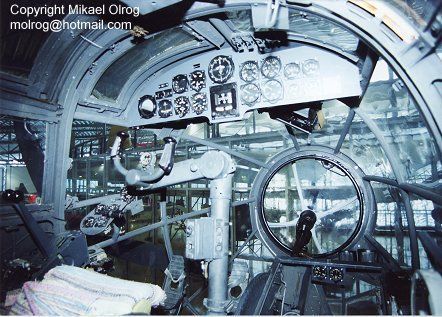

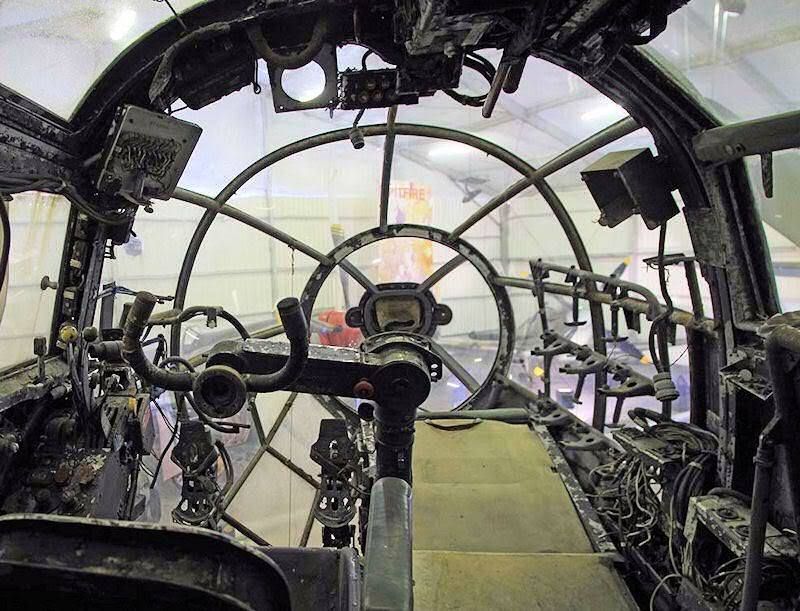

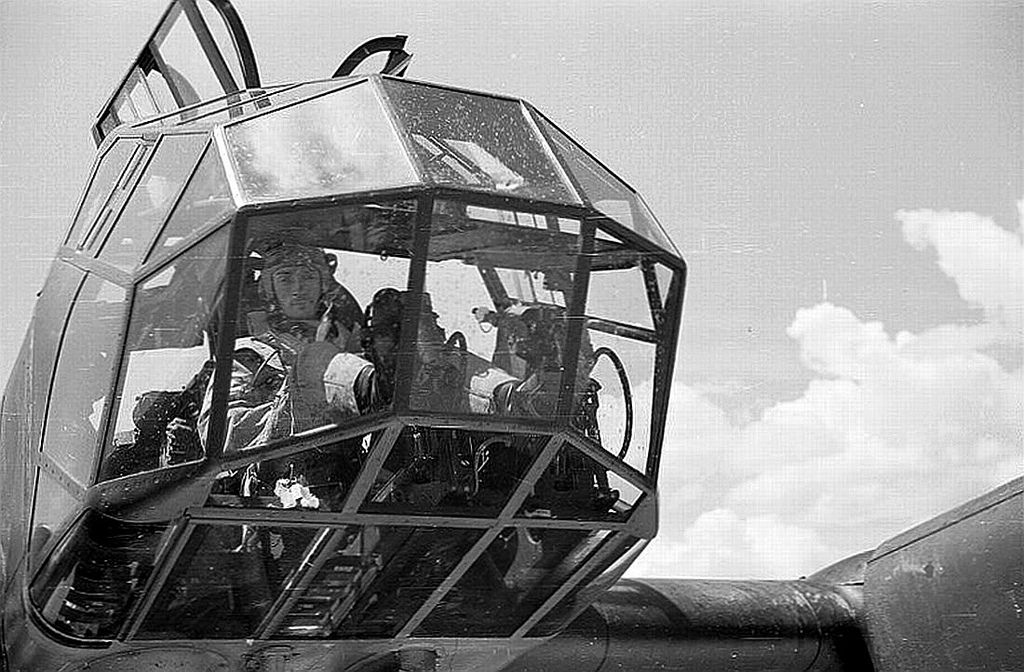

He-111, FW-189 без привычных приборных досок.
Кажется так больше никто не делал.
He-111, FW-189 без привычных приборных досок.
Кажется так больше никто не делал.
daredevil
хочу летать ночью
- Откуда
- Belarus, Minsk
Thurston TSC-2 Explorer по-моему самый удачный компромисс между обзором, комфортом, аэродинамикой и технологичностью.

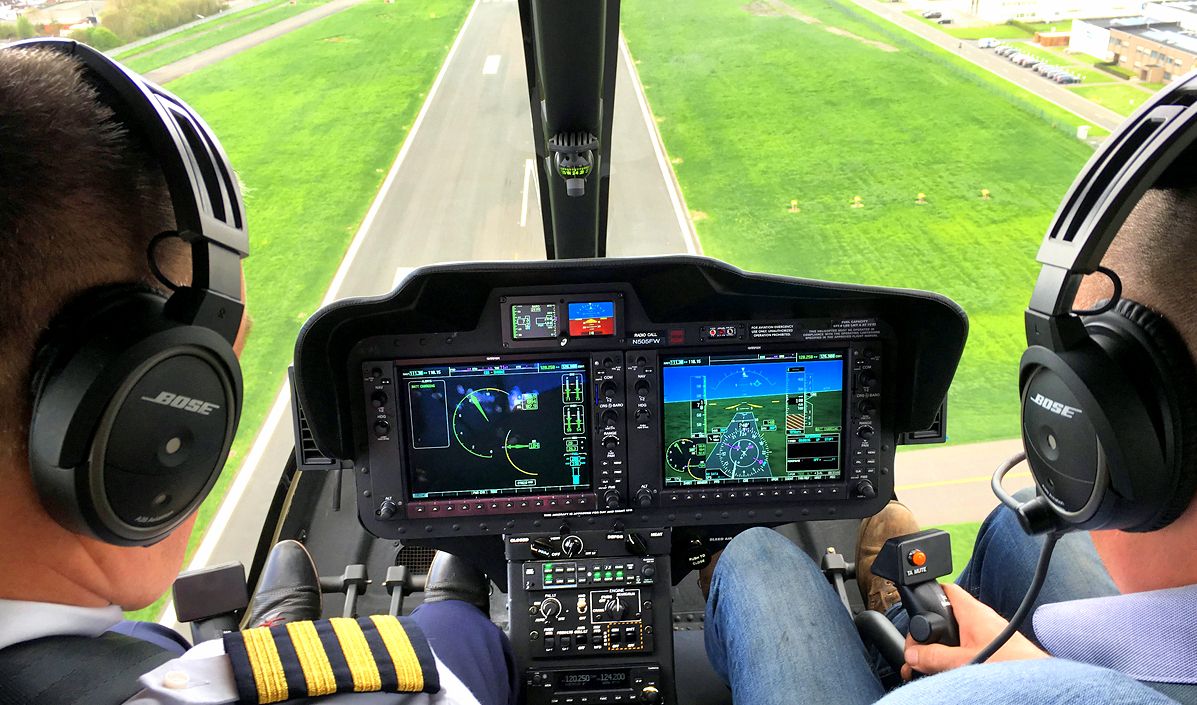

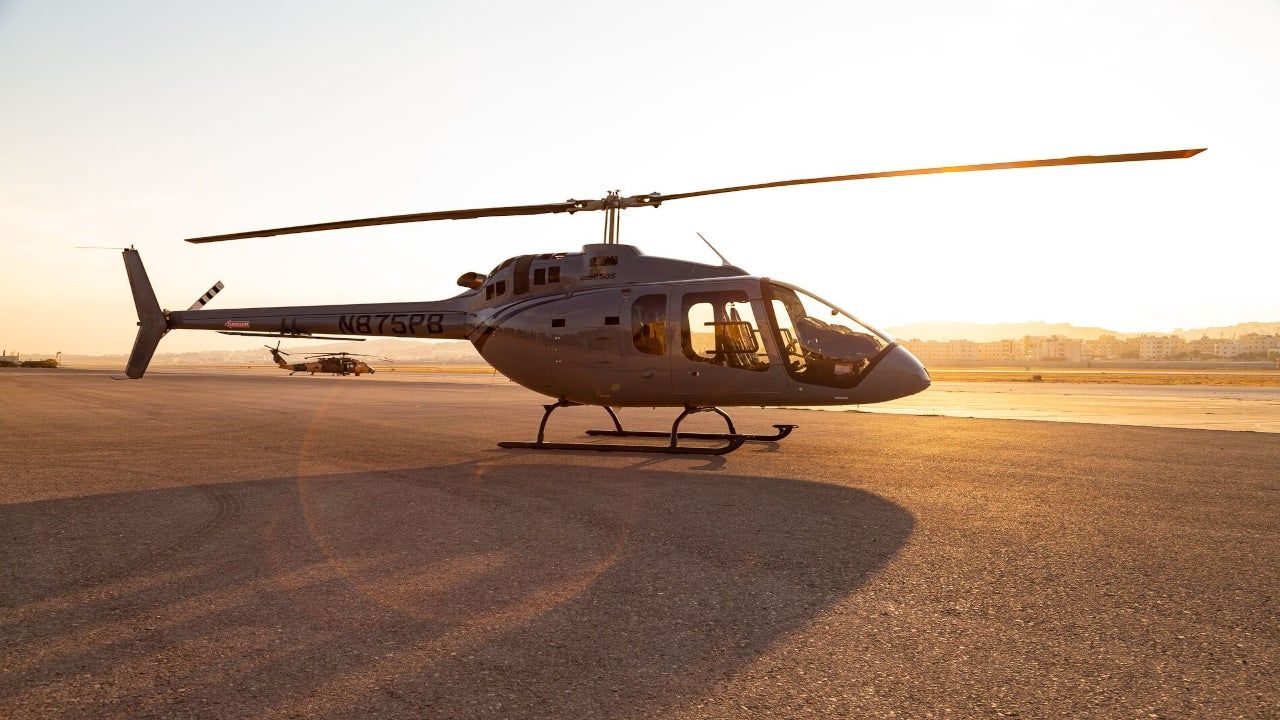

По той же схеме выполнено остекление Bell-505. Обзор на нём очень хвалят, говорят, лучше, чем у робинсонов. Меньше кривизна - меньше искажений.
