Расчет аэродинамики в Ansys CFX.

[Fa-Fa]

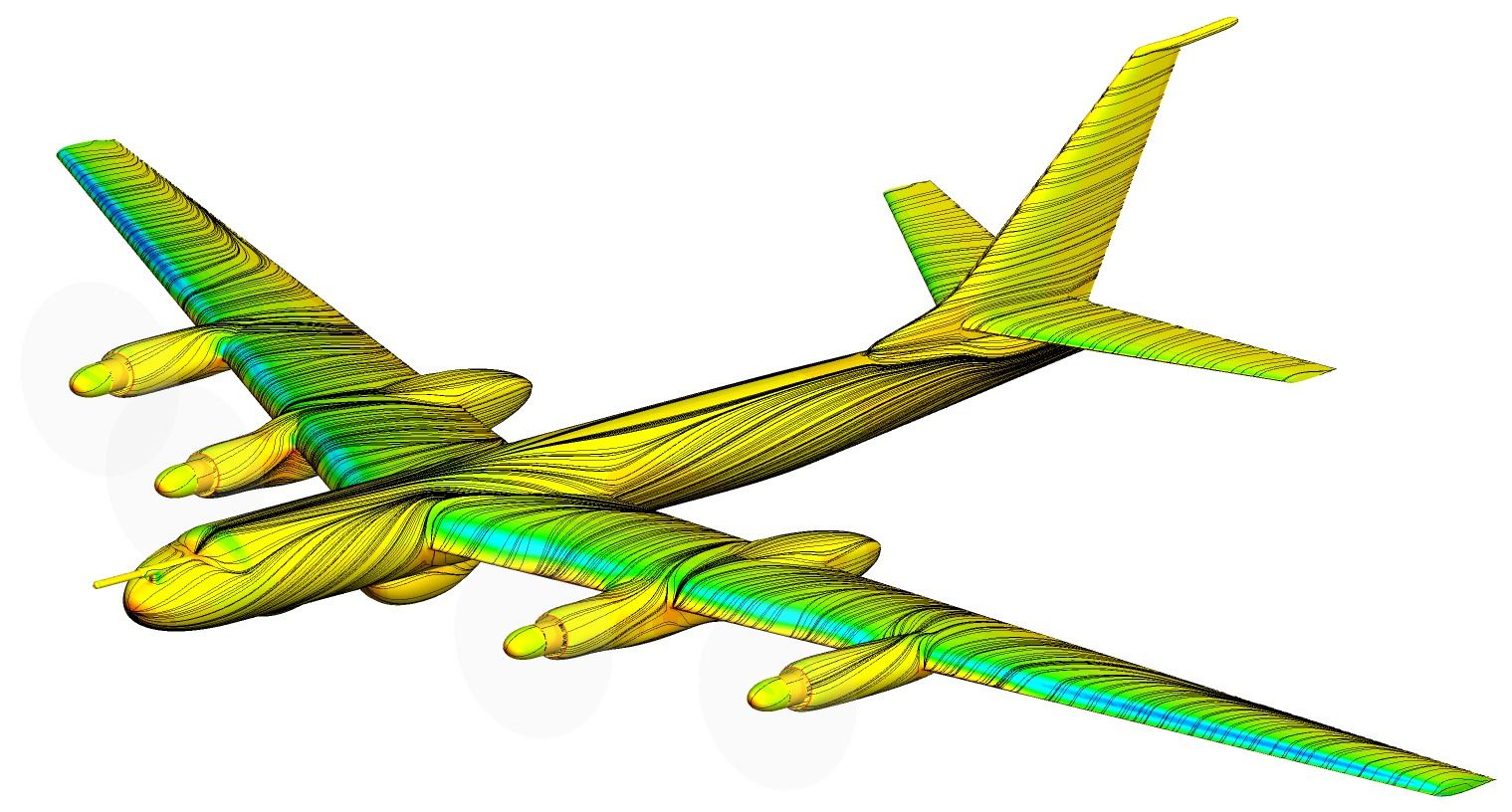

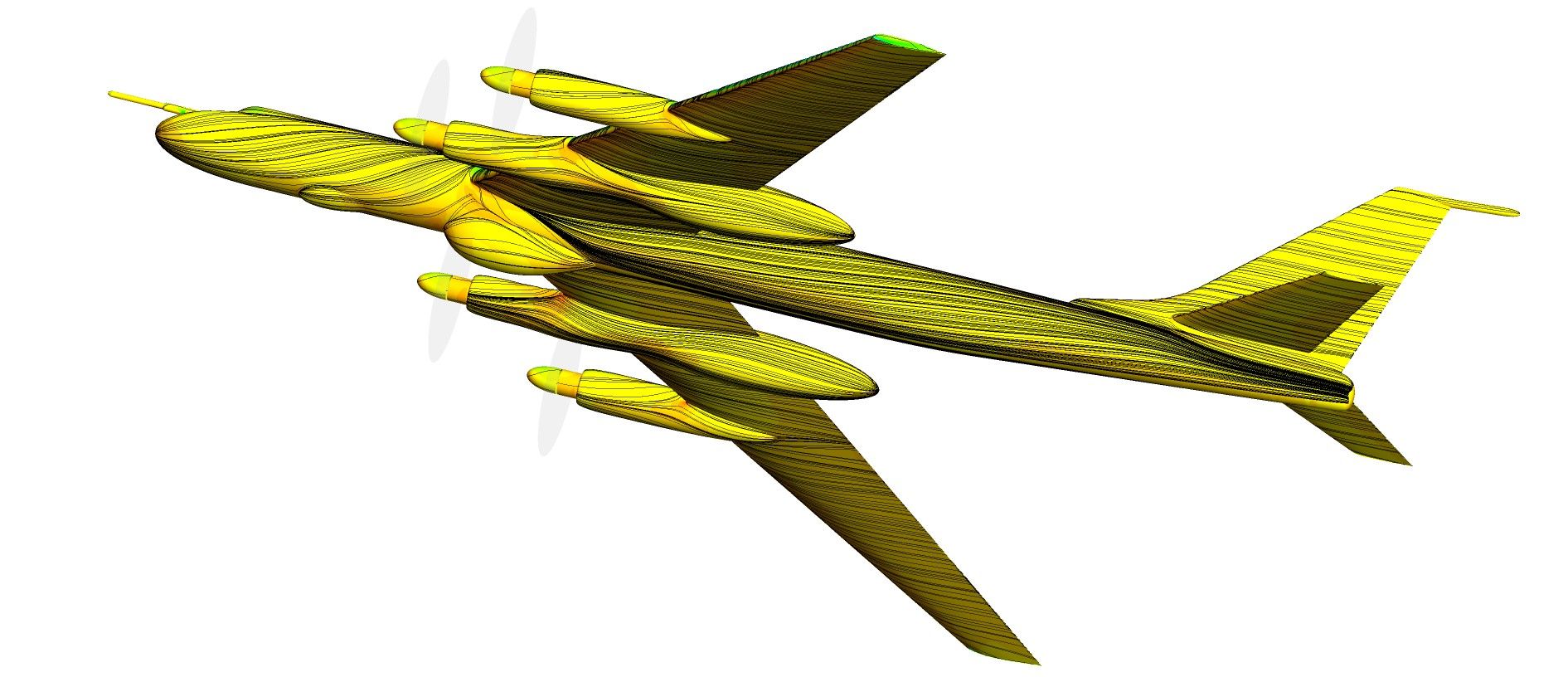

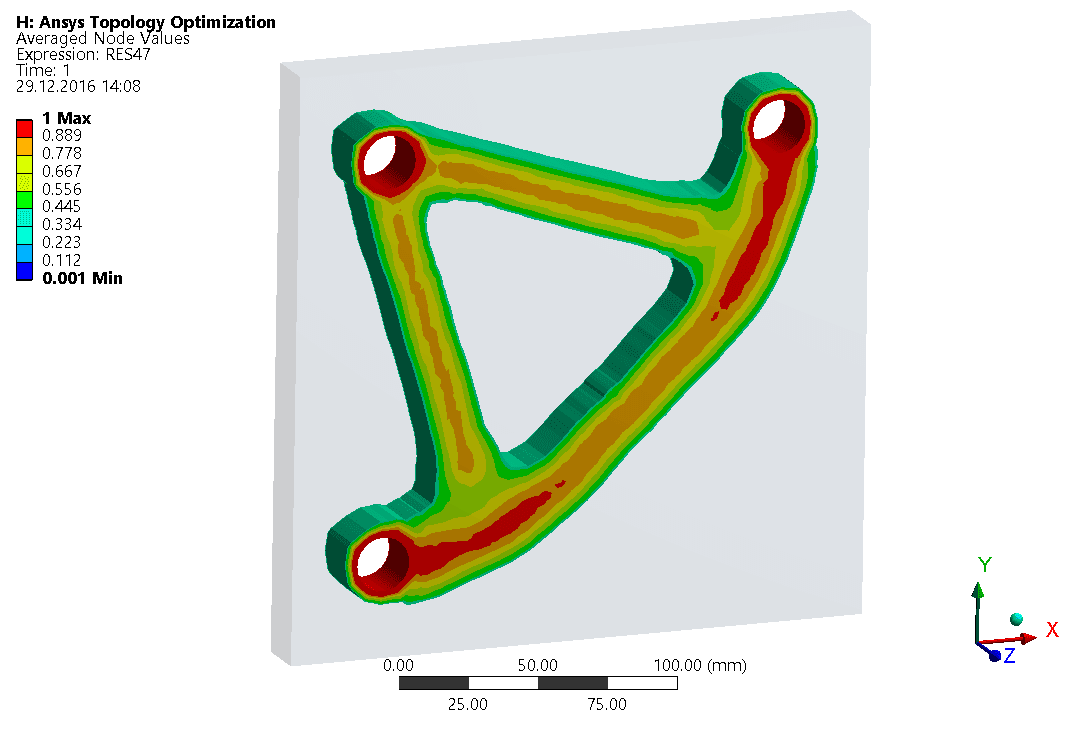

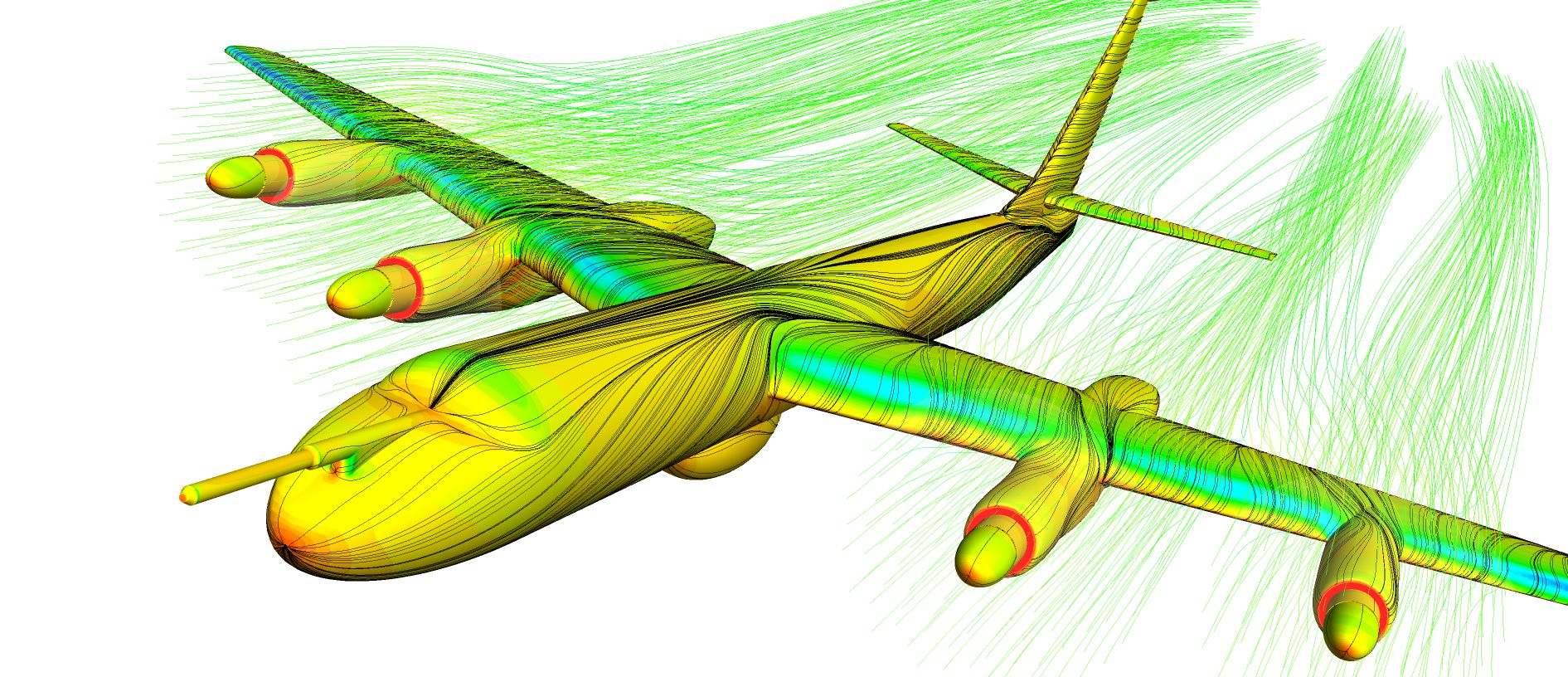

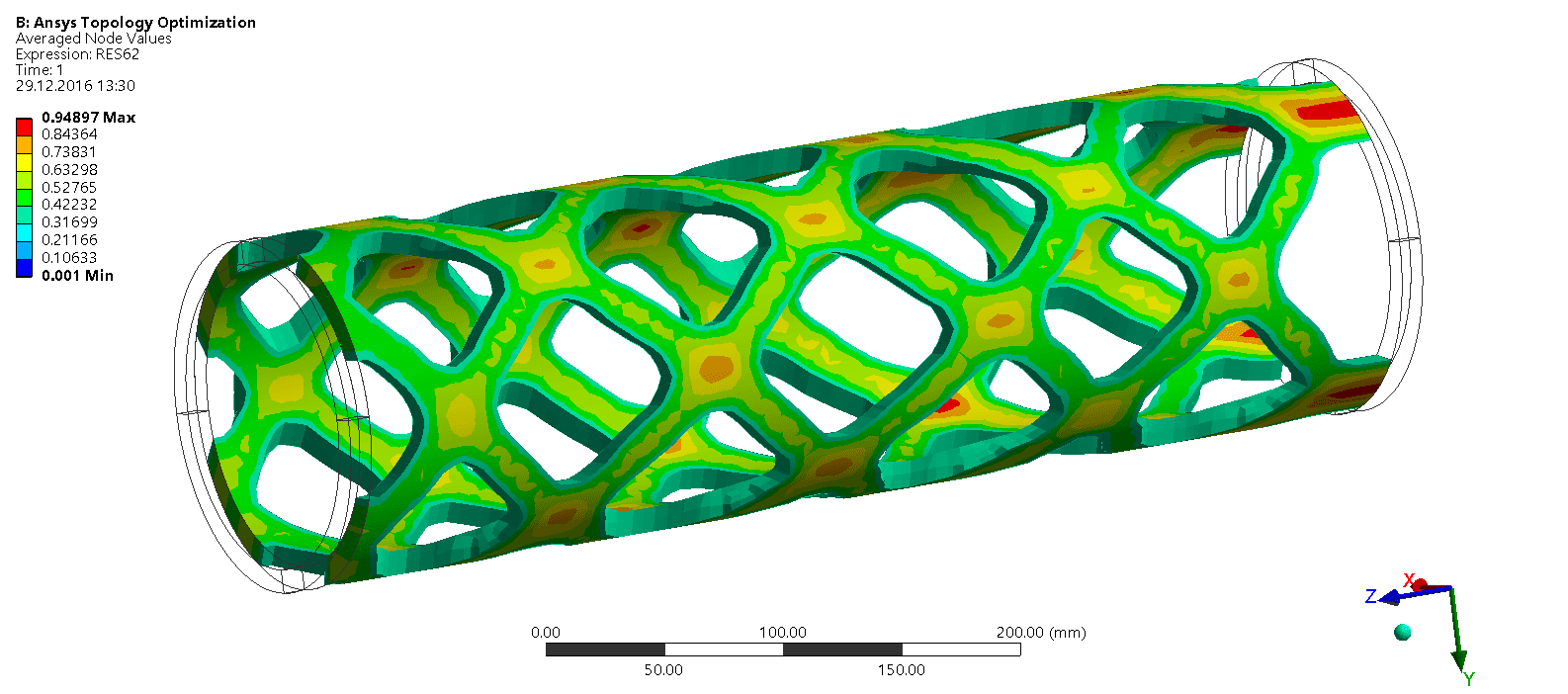

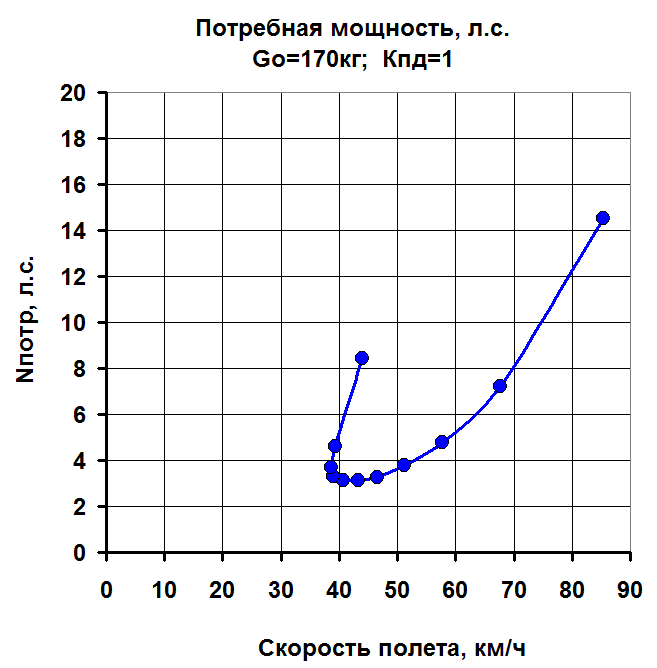

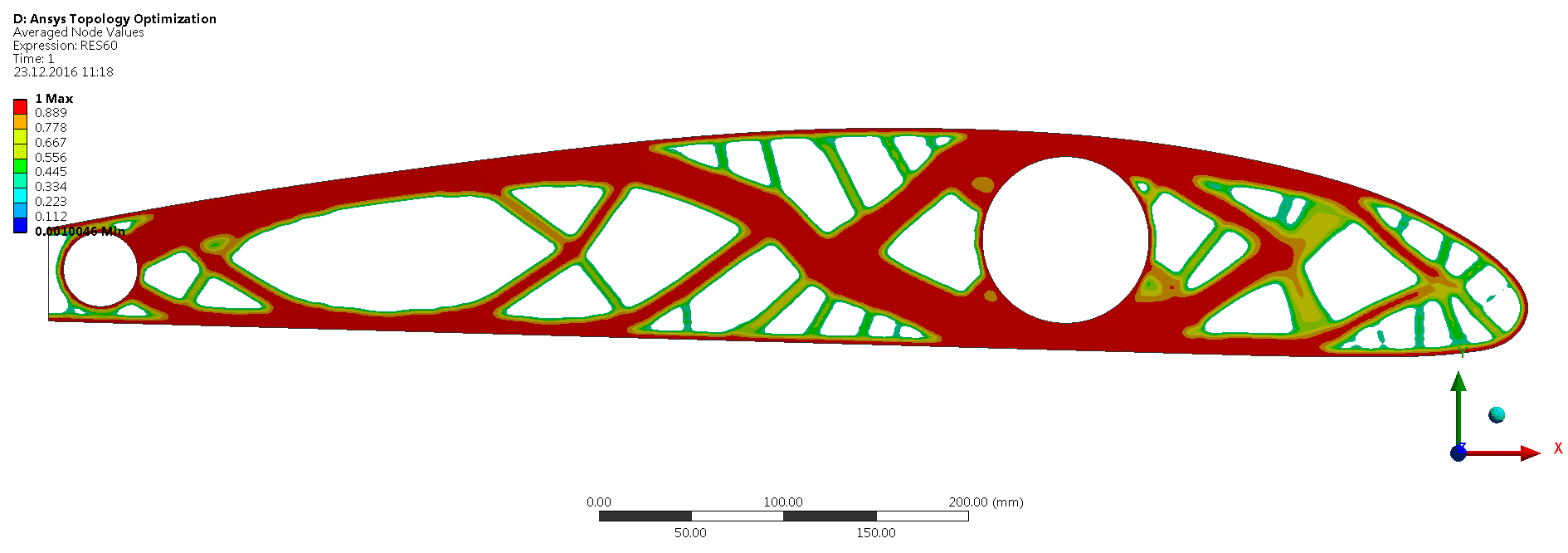

Немножко сюрриализма- топологическая оптимизация. Для смартфона по ссылке:
http://www.topopt.dtu.dk/?q=node/781



[Fa-Fa]

1



[bez_bashni]

Вопрос про возможности ansys -
Если взять, например ,бесплатную модель як-55, на которой учат  продувать в солиде, отрезать от нее горизонтальный стабилизатор (чтоб не подбирать моменты и углы отклонения РВ ) , продуть на скоростях от 90 до 120 и углах от 5 до 20. Потом продуть в перевернутом положении- и посмотреть ,на какой скорости и угле атаки подъемная сила меньше 900 кг в обычном и перевернутом положении. А потом сравнить с данными РЛЭ по скоростям сваливания.



[Petr 663]

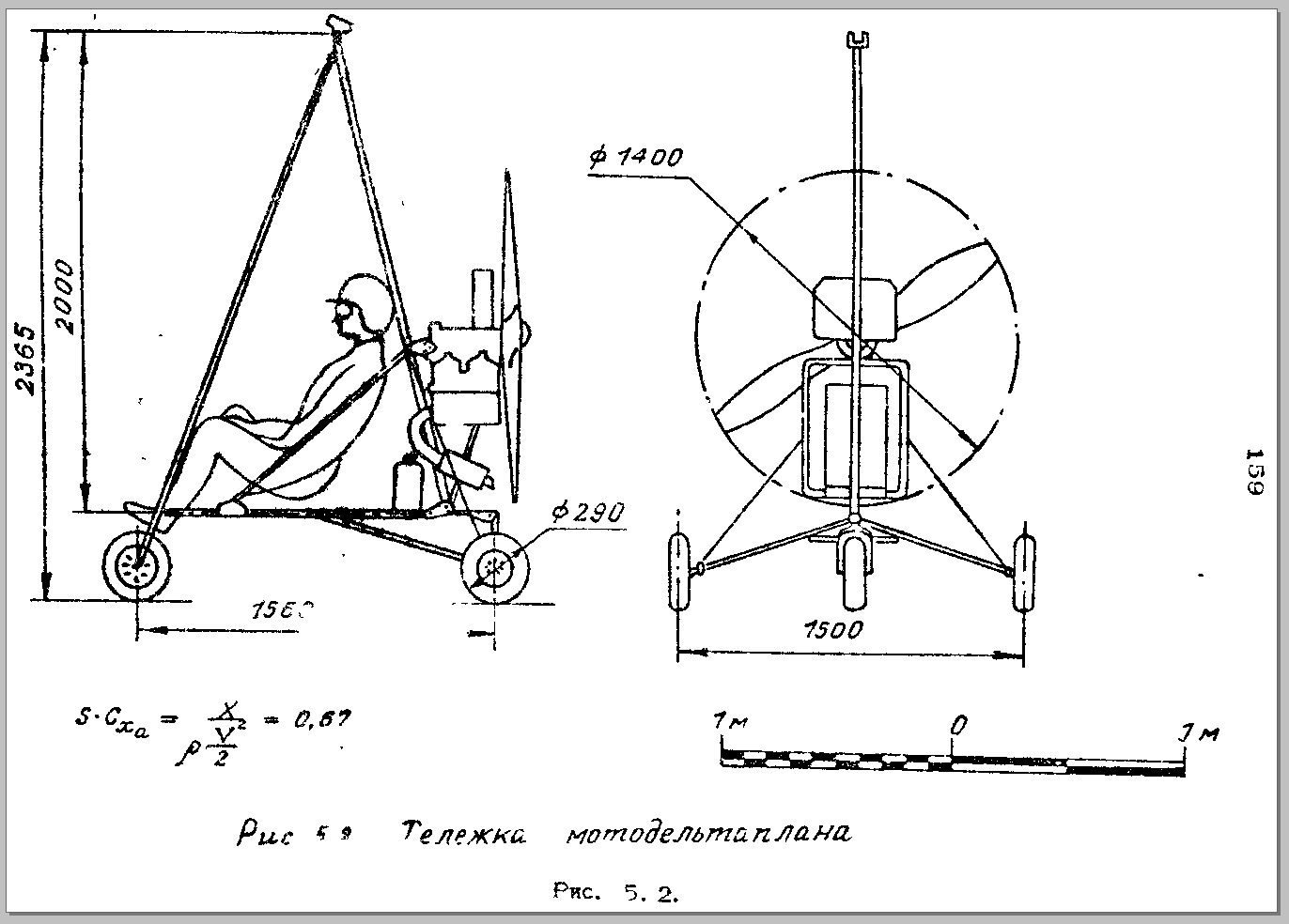

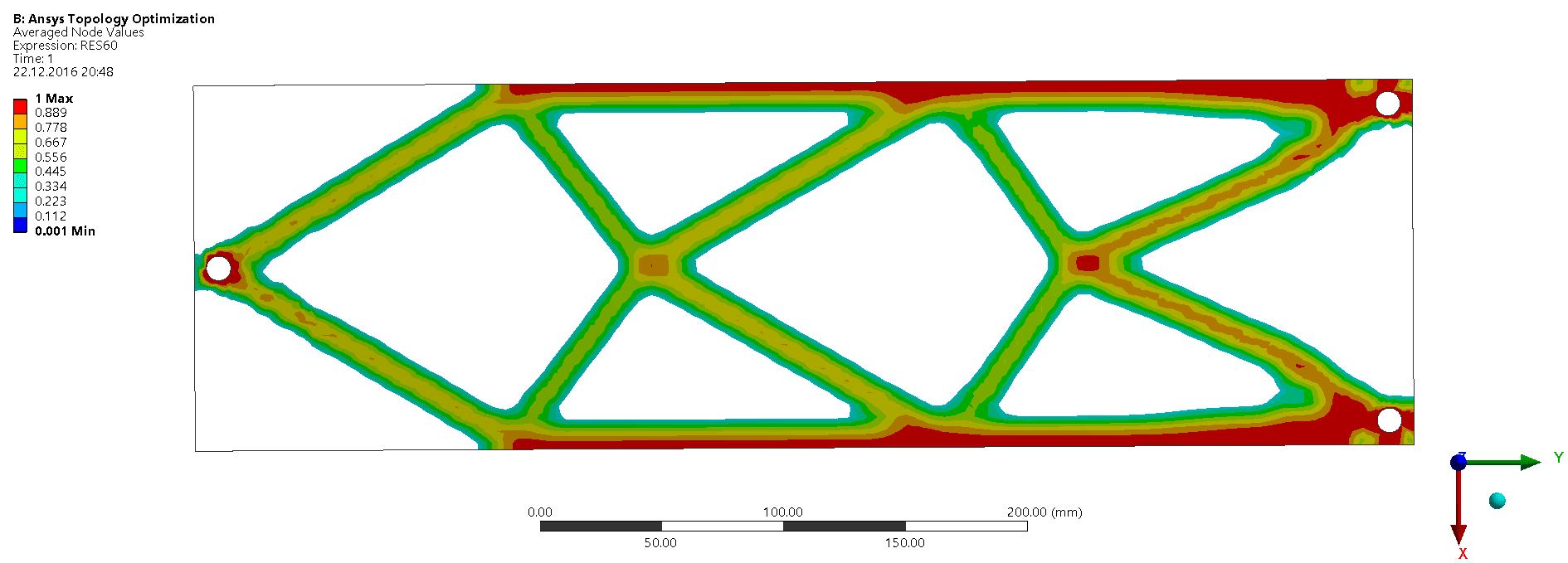

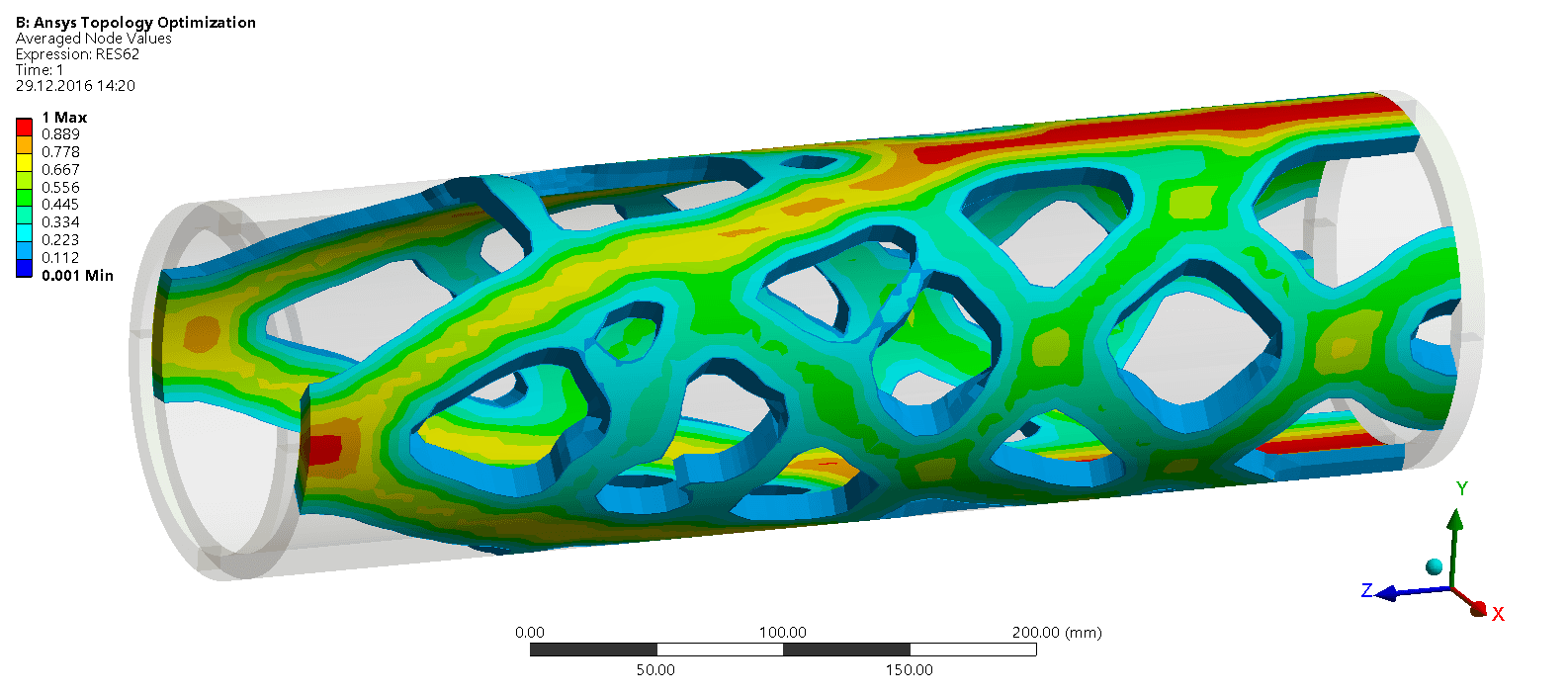

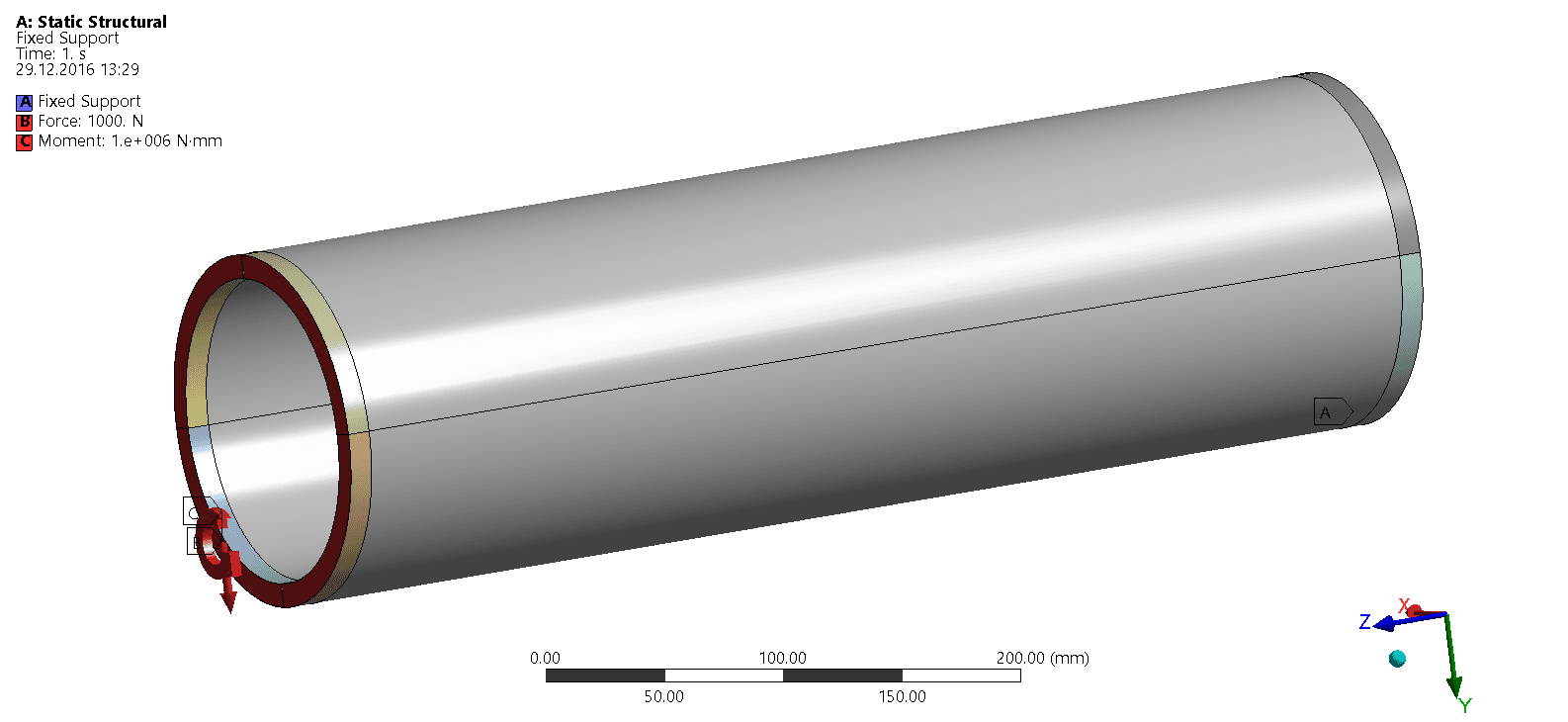

И вопрос по топологической оптимизации, - как задавались нагрузки на профиле? И как быть если на разных режимах они меняются?



[Jbiplane]

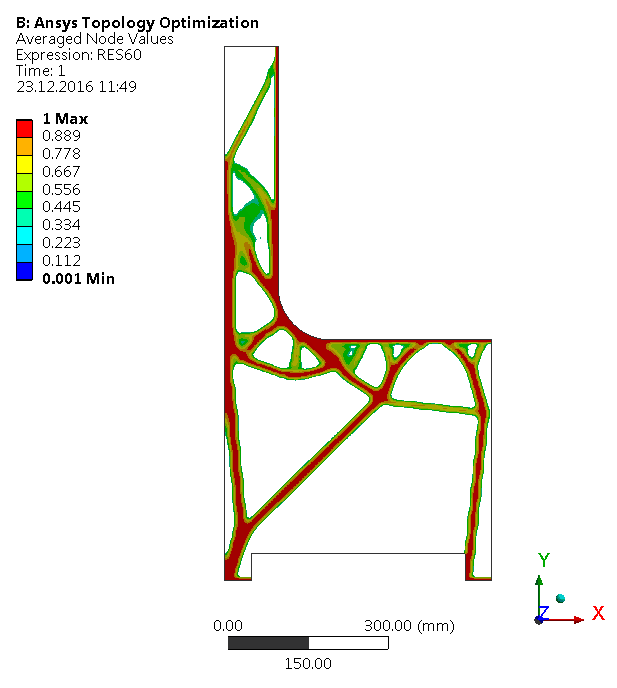

Немножко сюрриализма- топологическая оптимизация. Для смартфона по ссылке:

Ну не такой же сюр. Использую с 1992 Зачастую лучше пользоваться параметрической оптимизацией - когда ансис меняет автоматически размеры, которые можно изменять.

Для оптимизации попробуйте продукты http://www.solidthinking.com
[media]https://www.youtube.com/watch?v=QnfkEzoD_ZA[/media]
пользоваться очень просто

и другое от них, например
[media]https://www.youtube.com/watch?v=OKCvGzxnp_A[/media]

Кстати можете проверить в CFX вот эту идею повышения тяги пропеллера? 400% неправда, но может хотя бы 20...
https://grabcad.com/library/propeller-design-concept-improved-400-lift-1



[Jbiplane]

А так физику не обманешь- тяга и мощность идеального пропеллера

Да, это то понятно. Но в теории идеального пропеллера струя за ним сужается. В экзотических вариантах (ну или пропеллера в кольце) пытаются снизить это сужение. Эти ухищрения годятся только для низкоскоростных аппаратов и получения максимальной тяги на месте если есть ограничения на диаметр.

http://soar.wichita.edu/bitstream/handle/10057/5039/t11072_Malipeddi.pdf?sequence=1

По параметрической оптимизации - может найдёте что полезное
https://support.ansys.com/staticass...Downloads/optimization-in-ansys-workbench.pdf



[Fa-Fa]

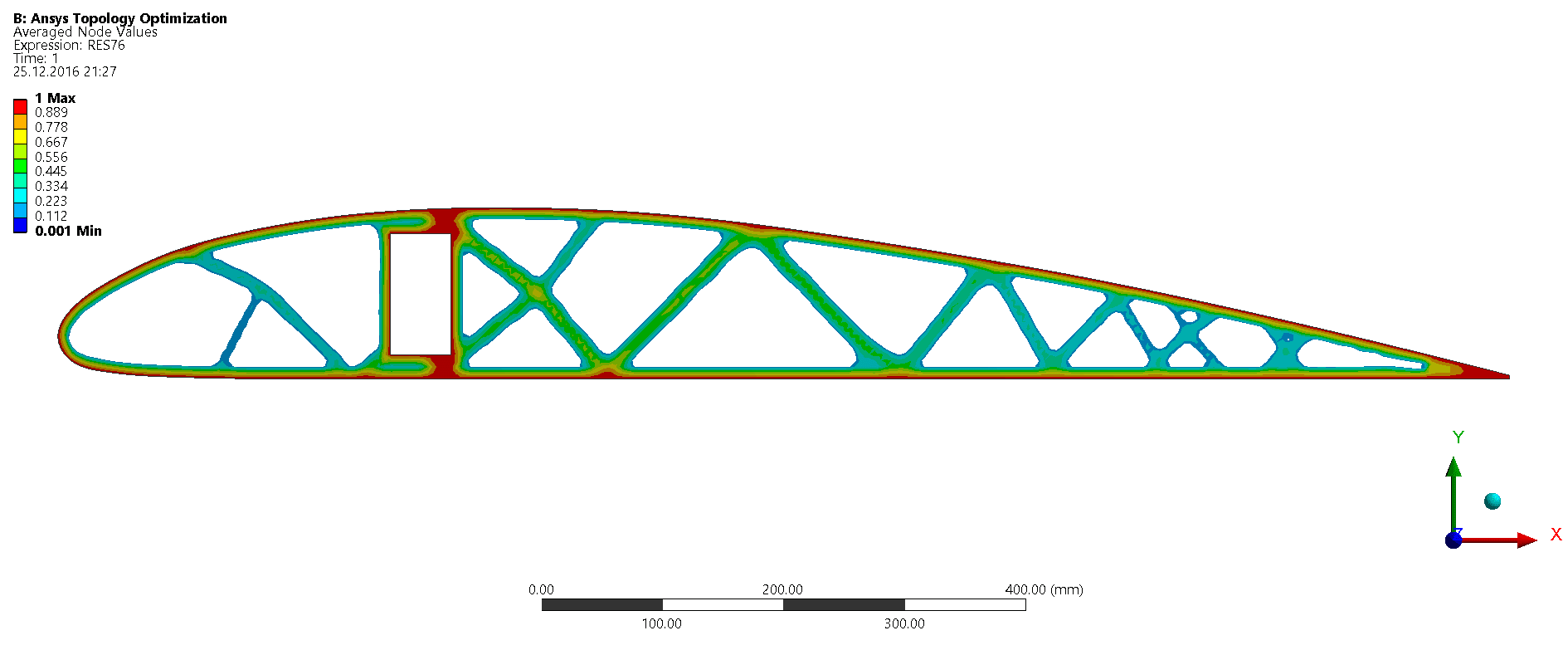

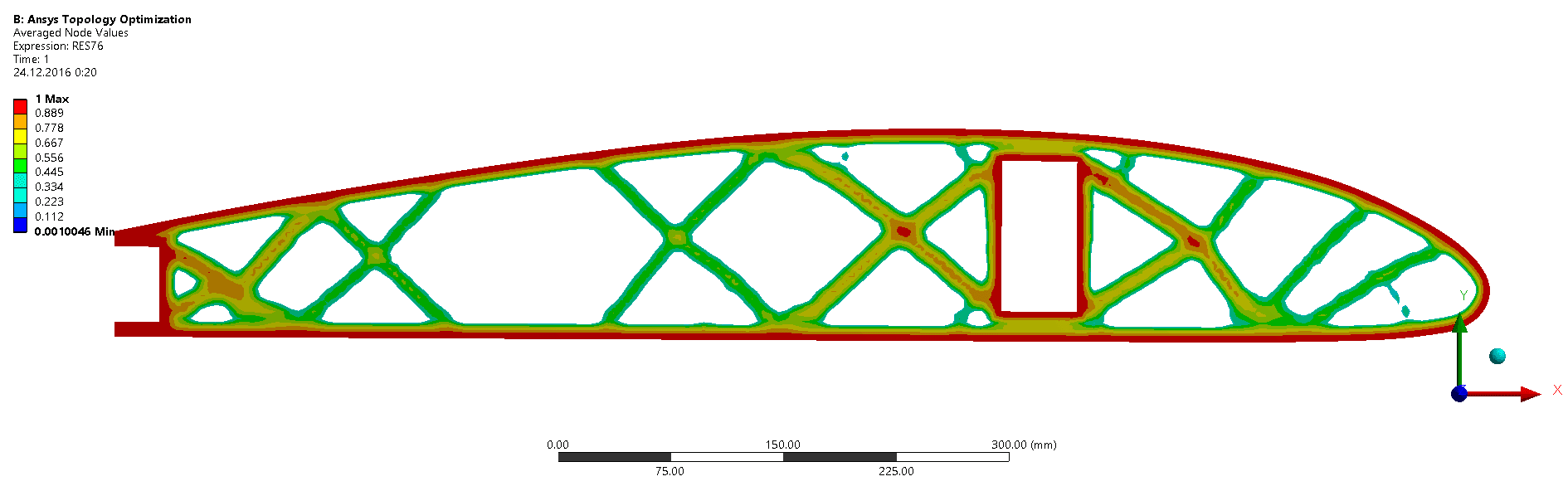

Еще немного нервюры.. что-то ферменное



[Fa-Fa]

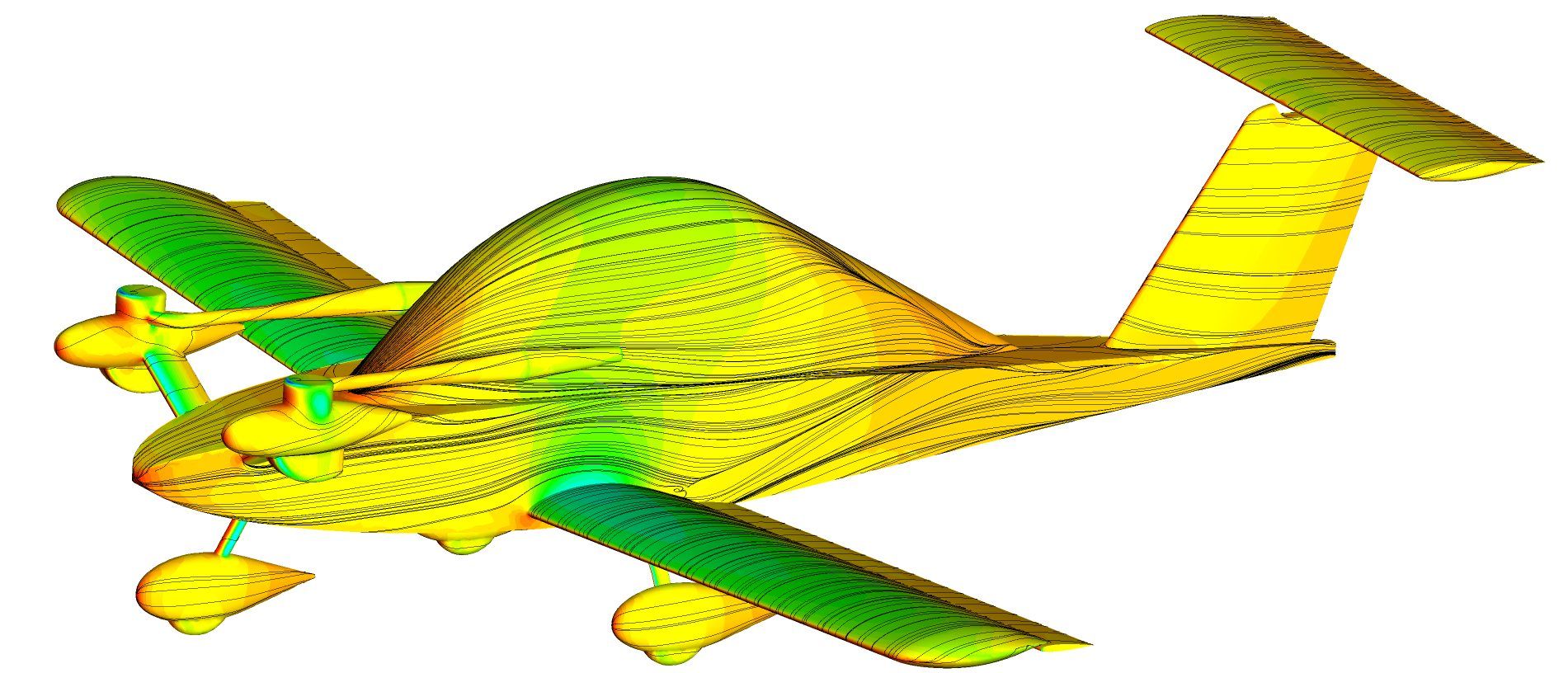

Немного Кри-Кри с обтекателями на колёсах



[Fa-Fa]

1



[Fa-Fa]

1



[Fa-Fa]

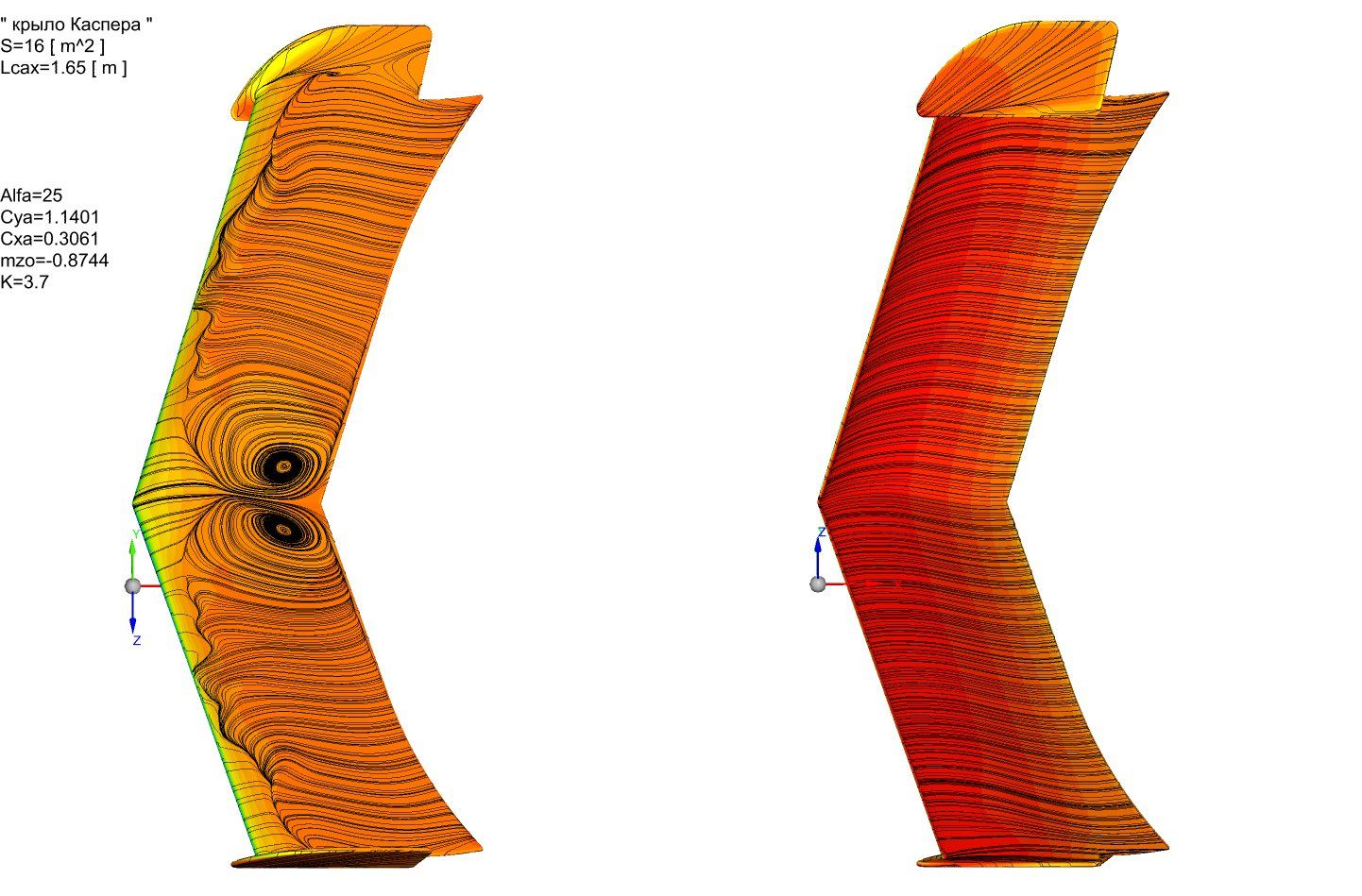

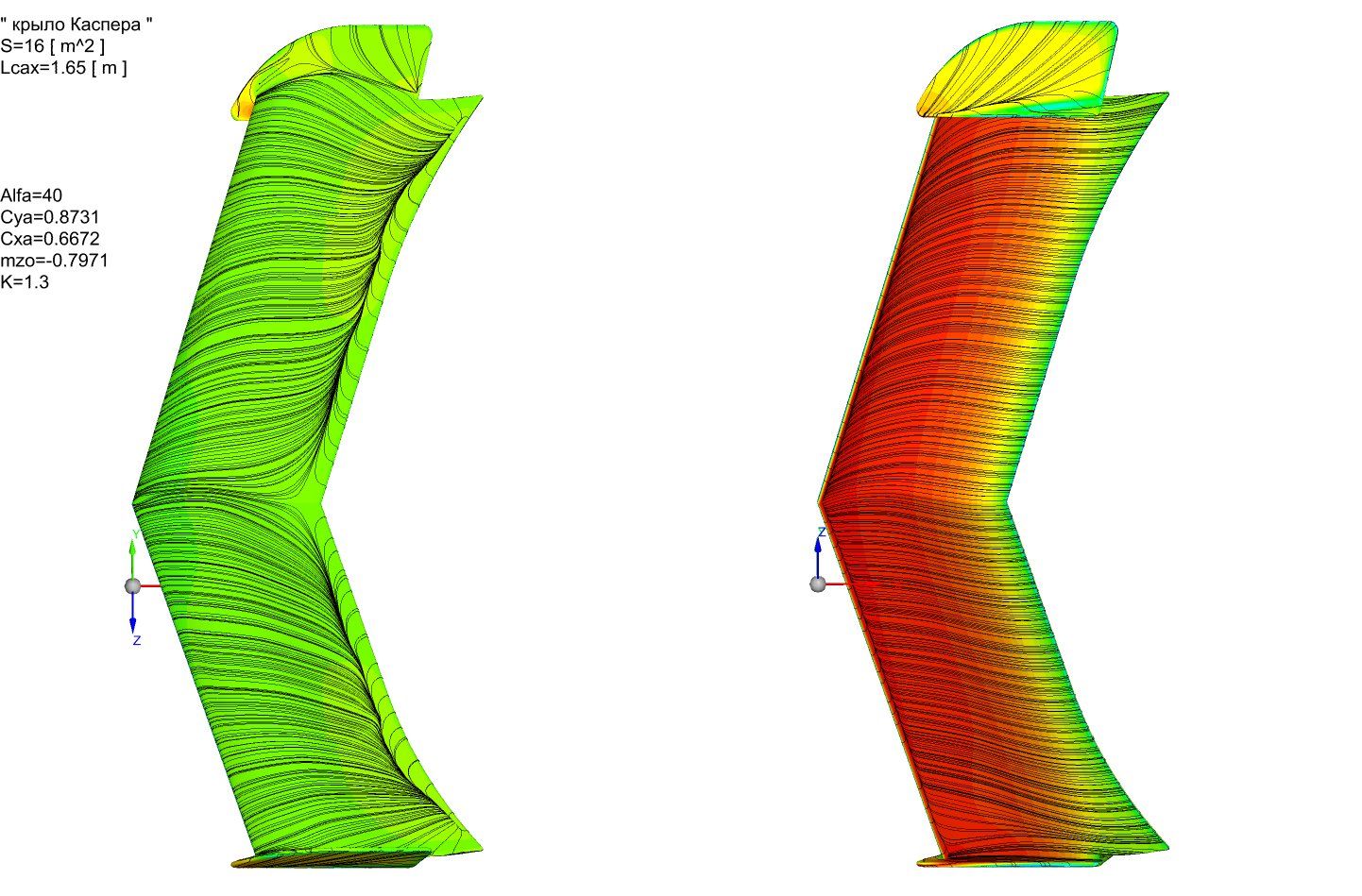

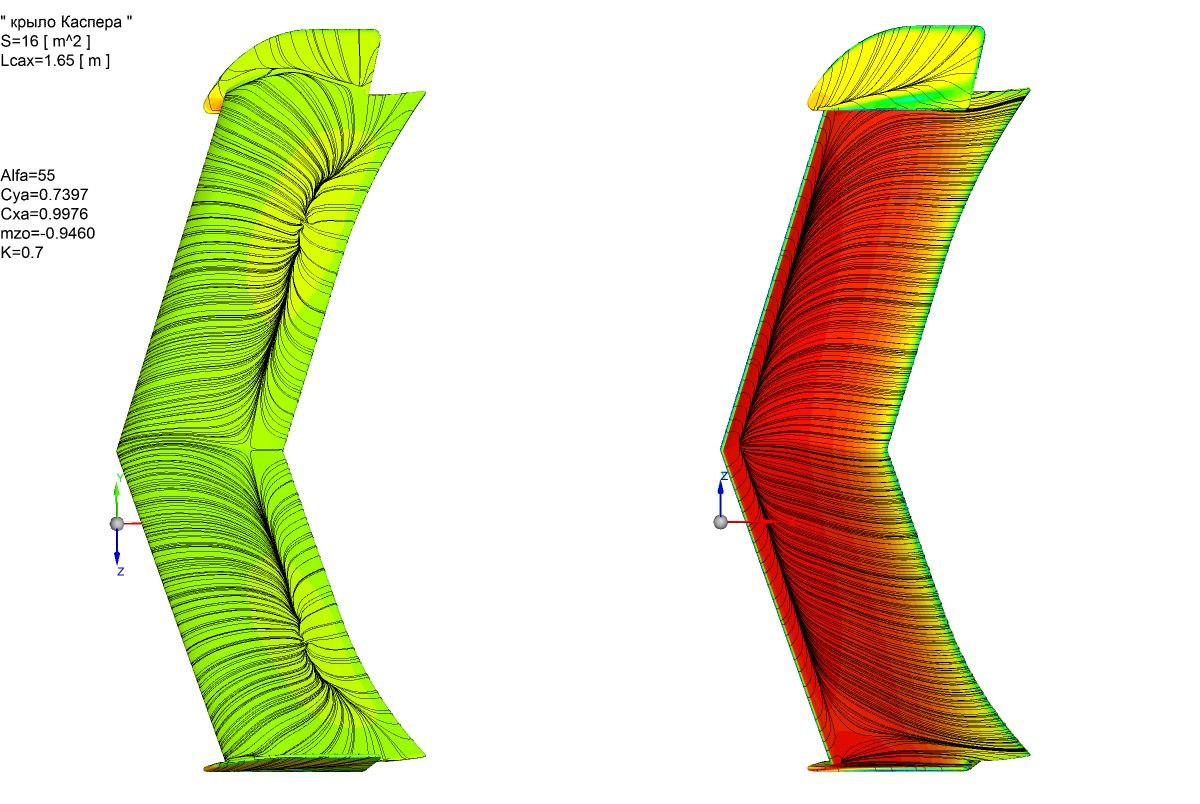

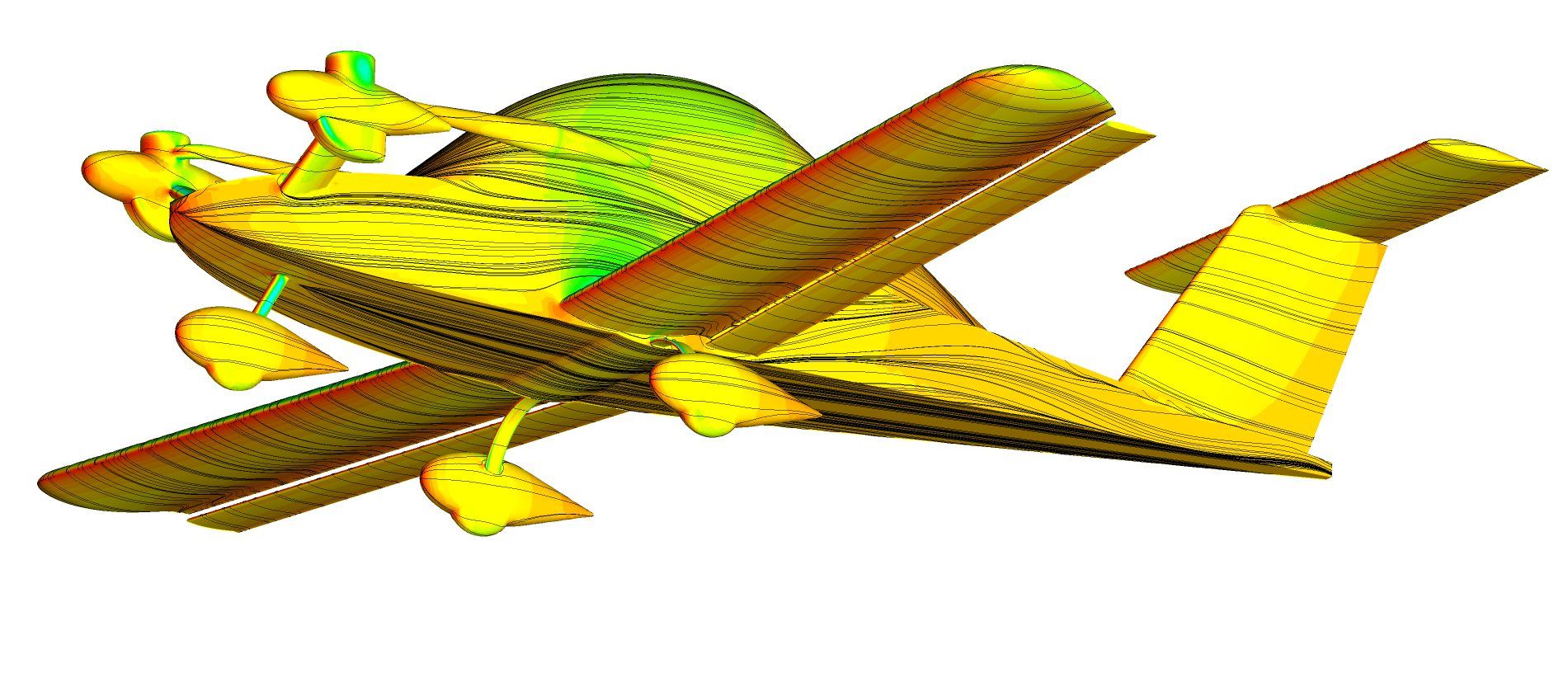

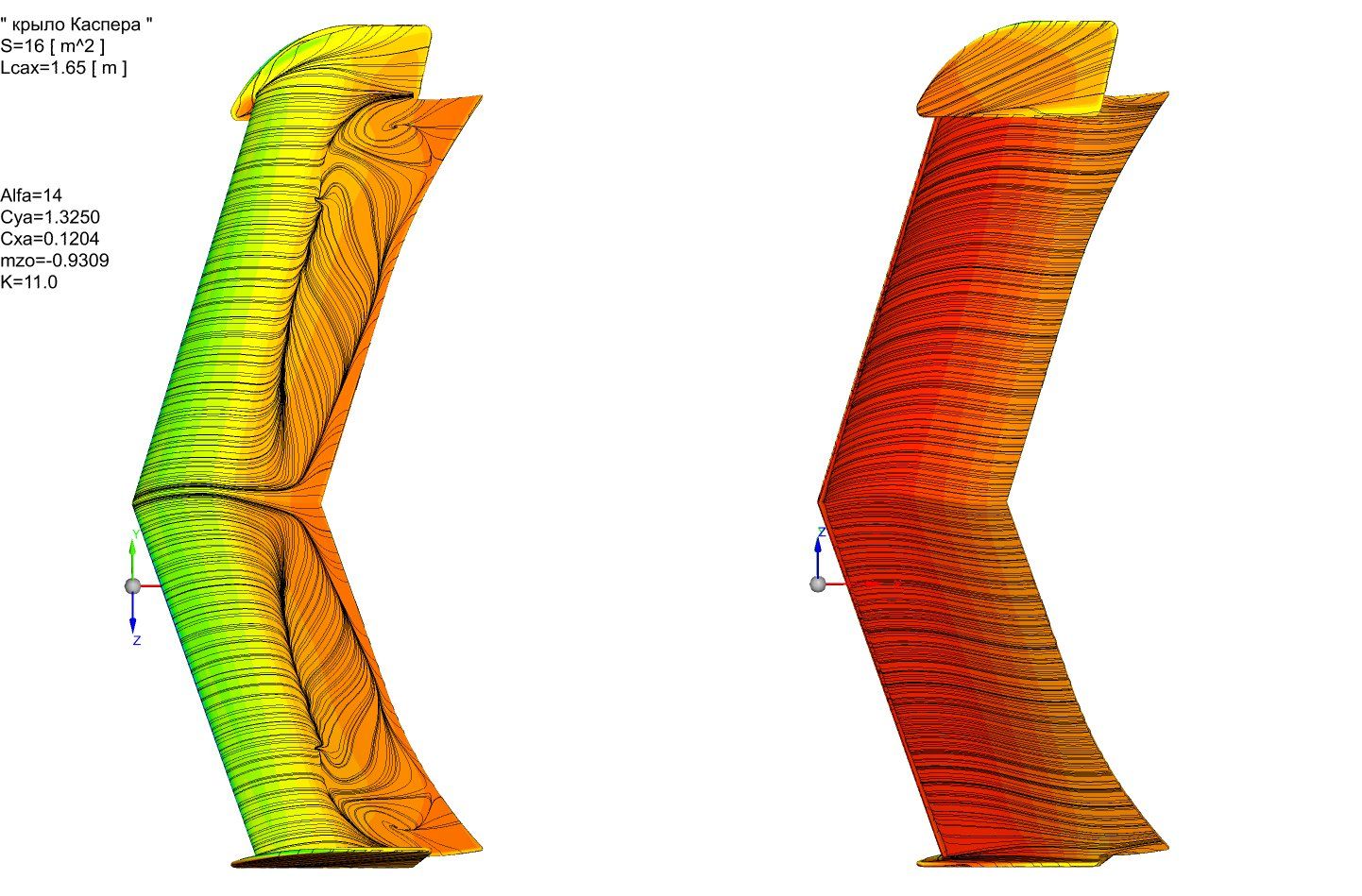

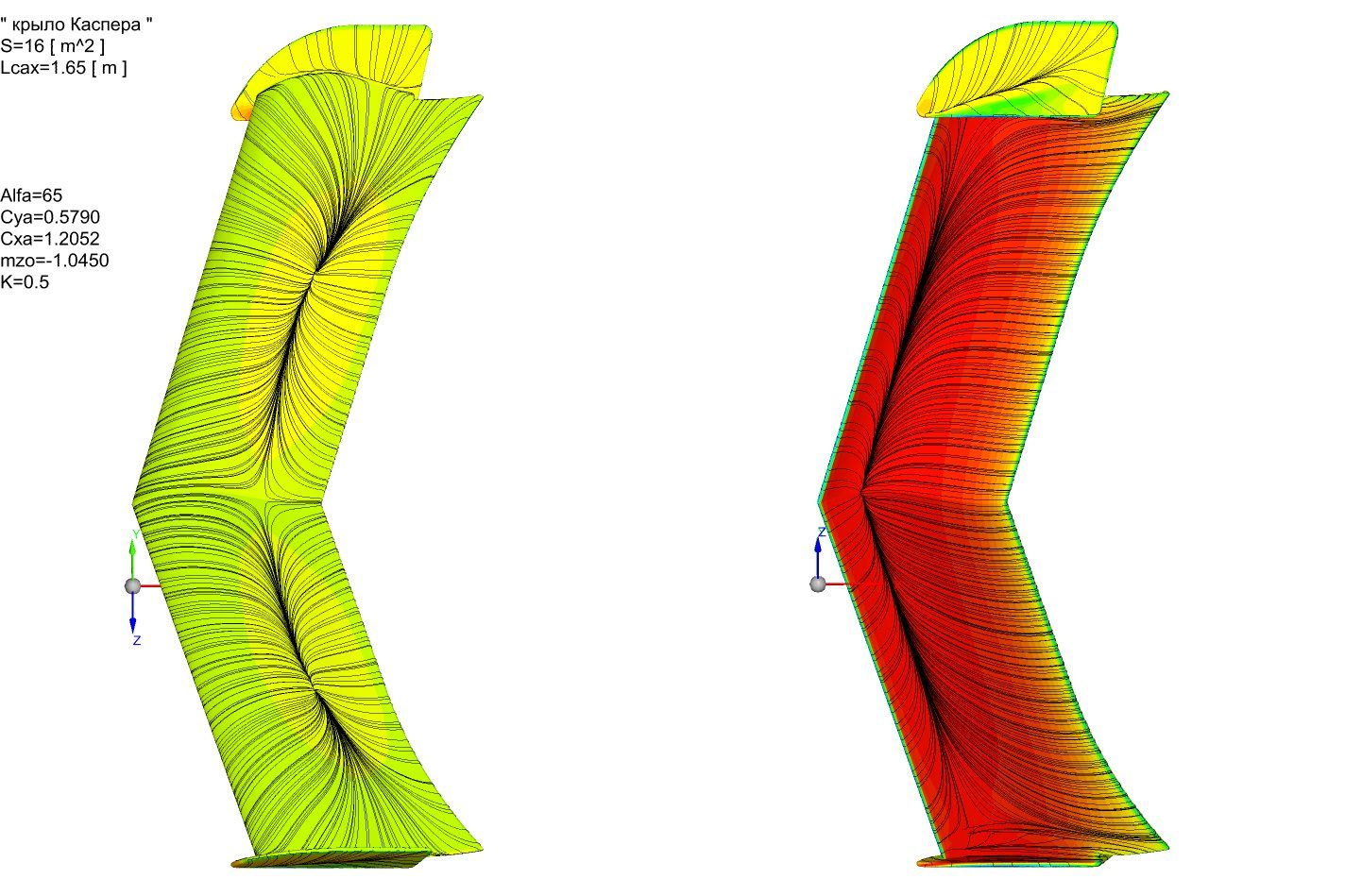

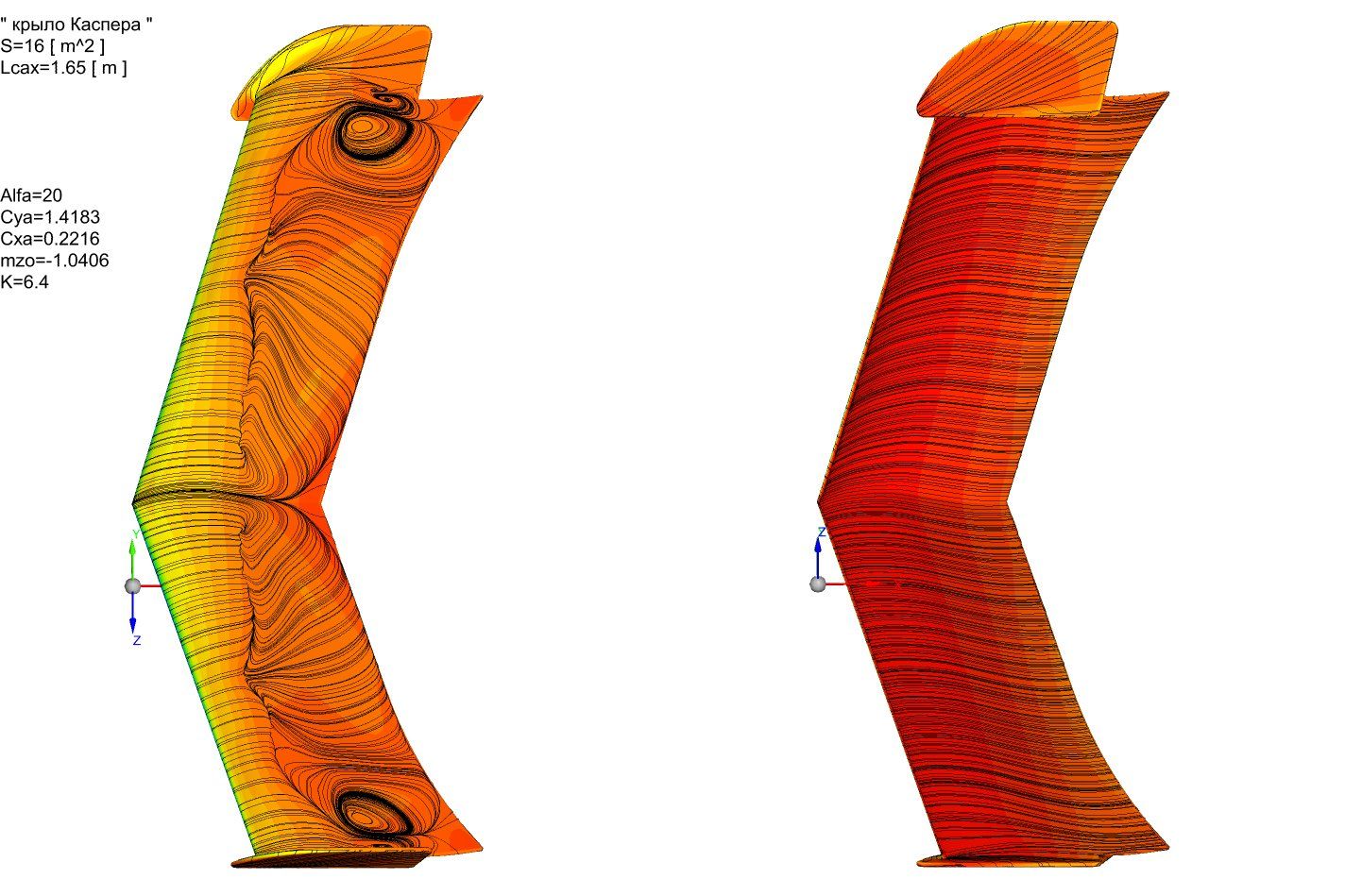

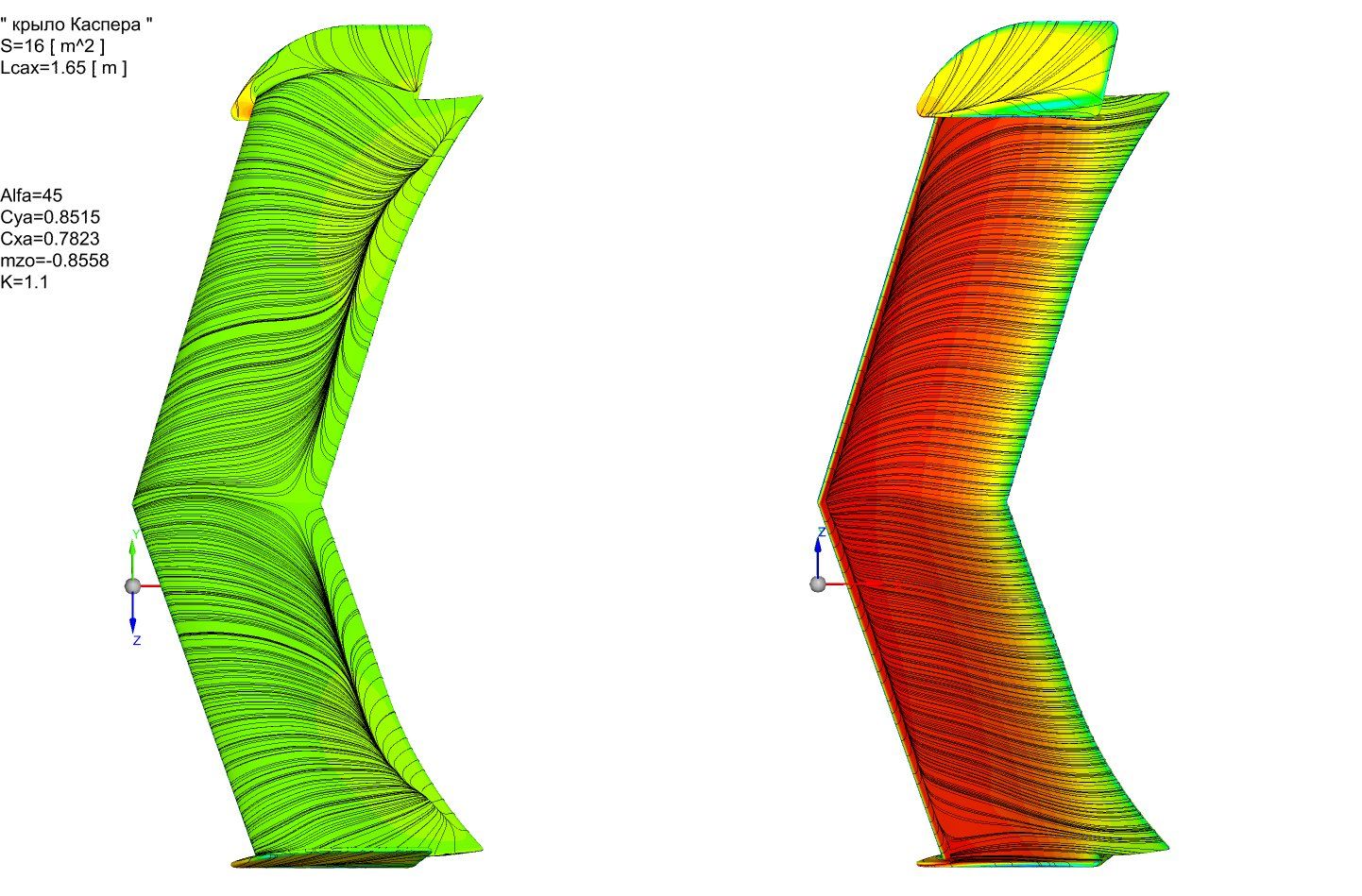

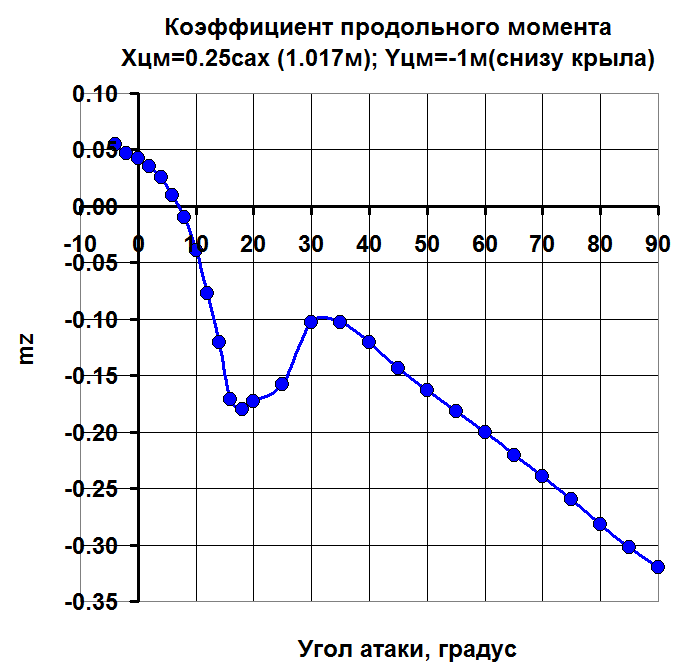

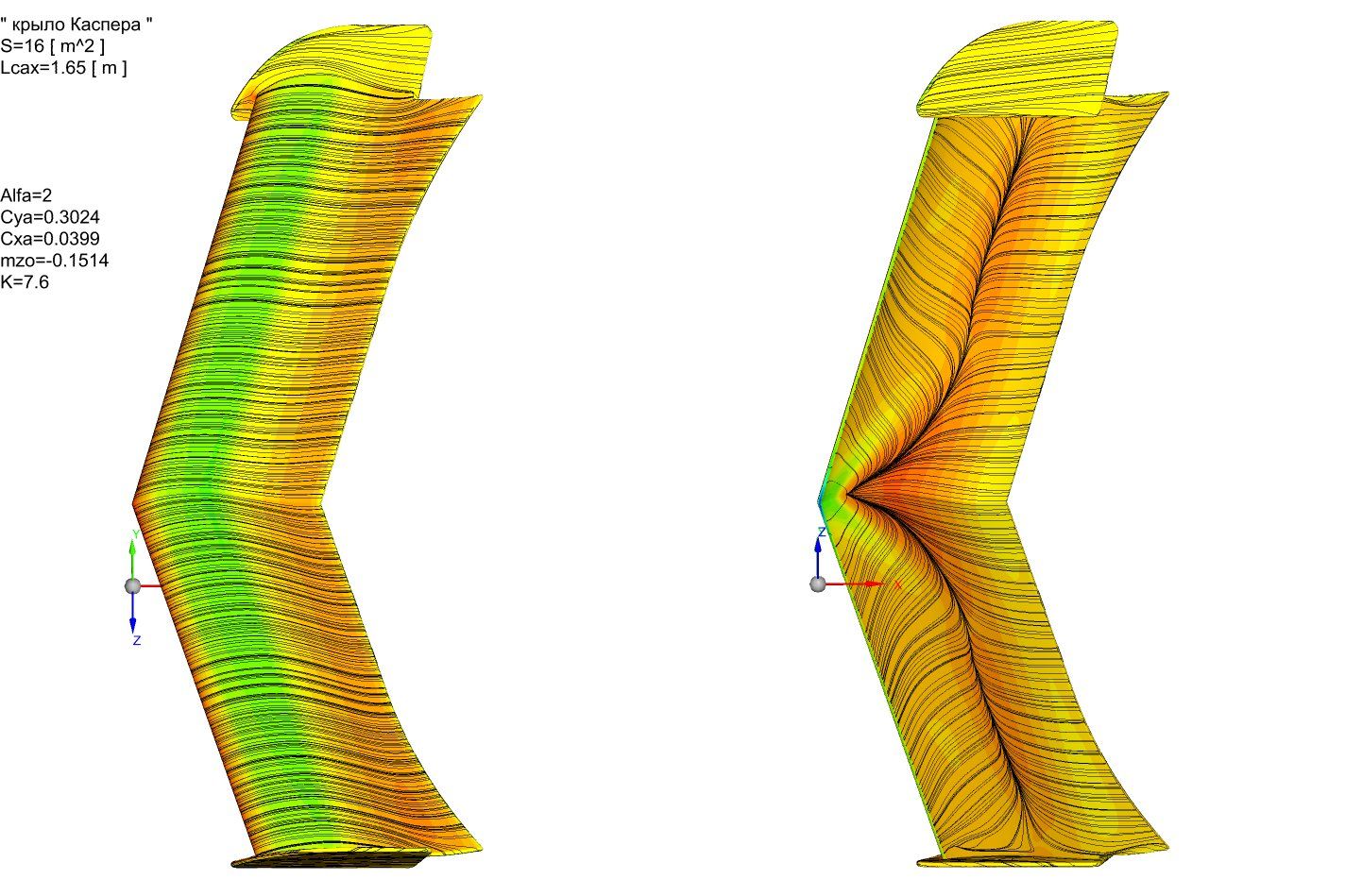

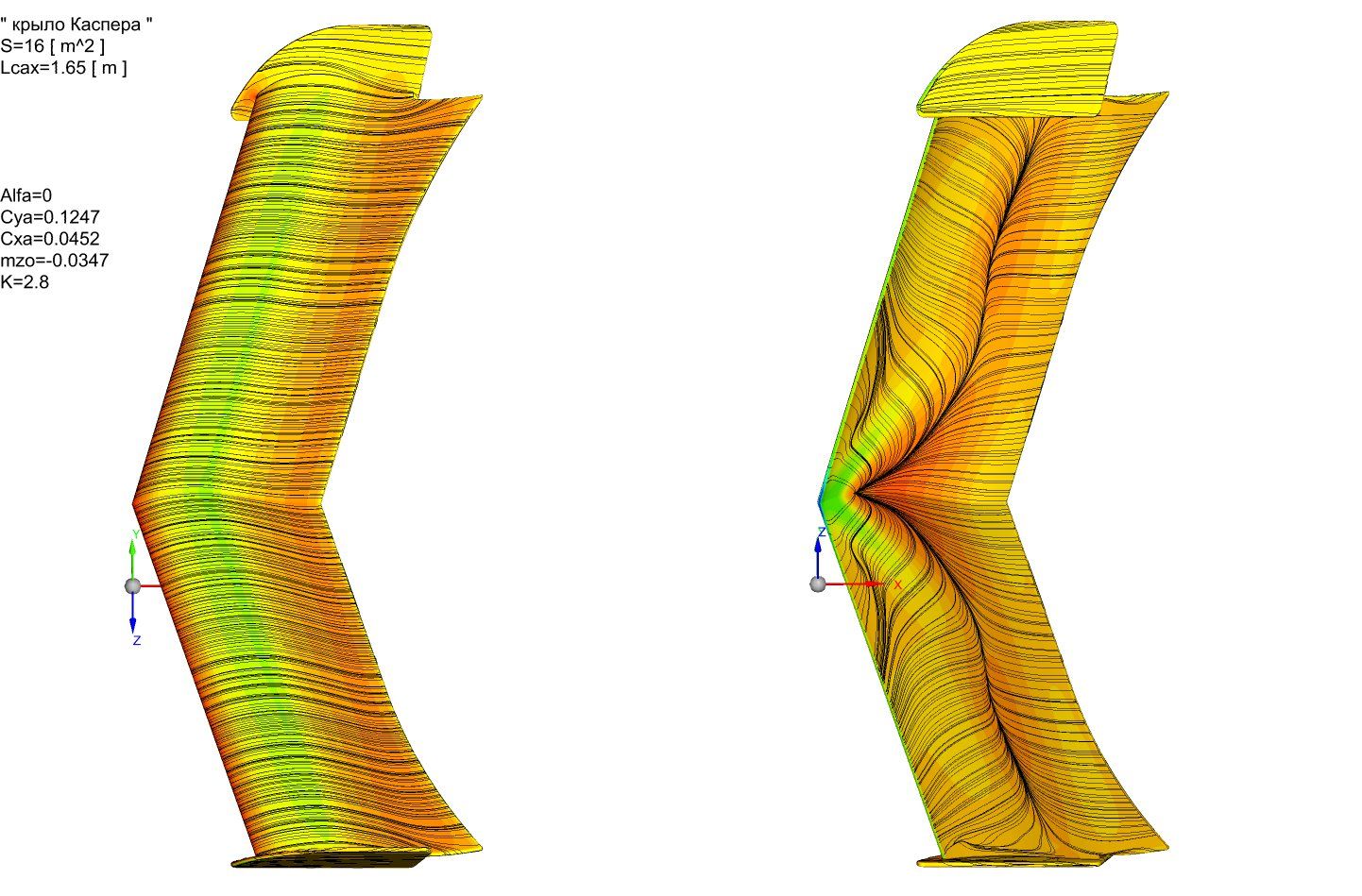

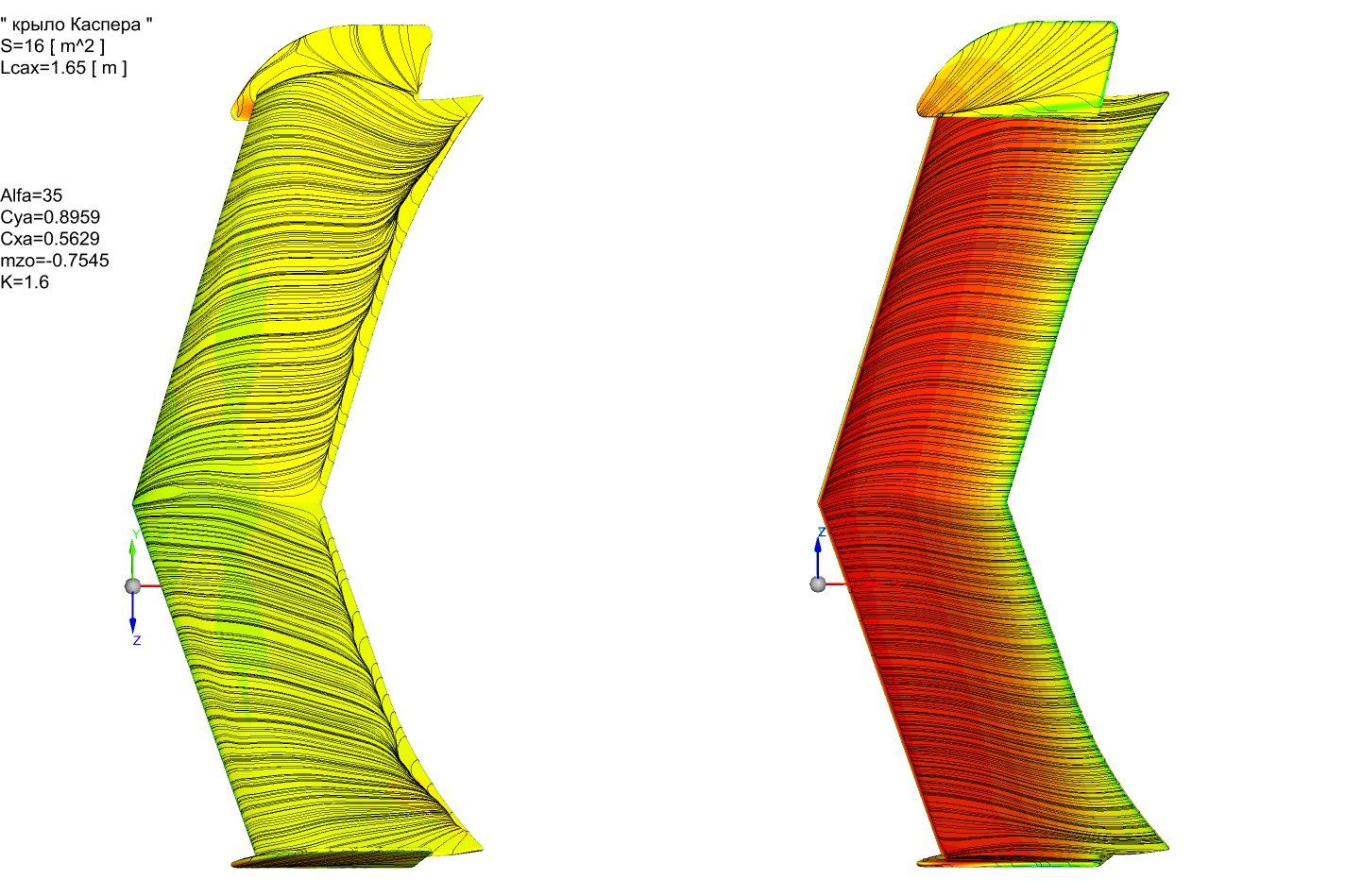

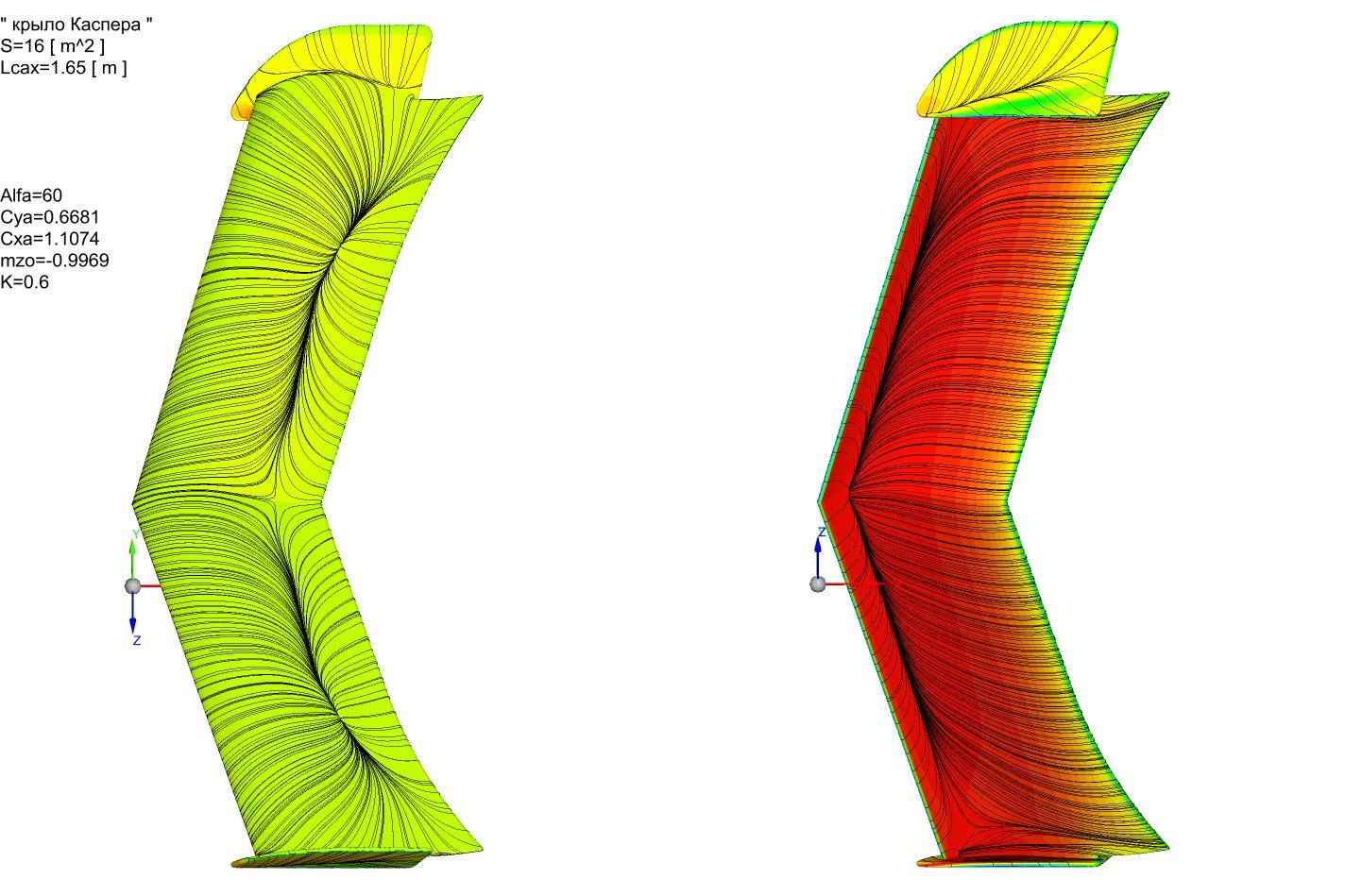

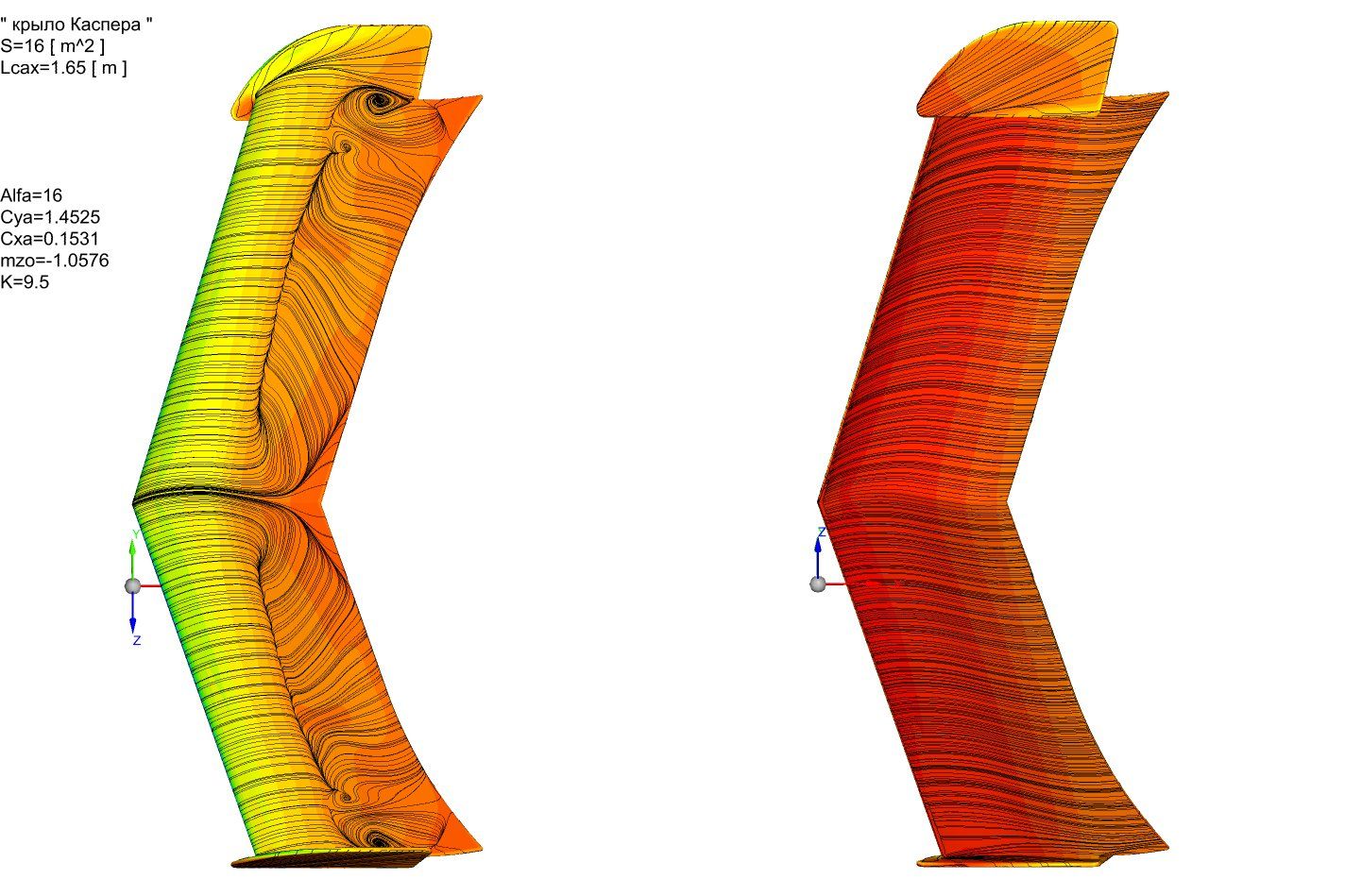

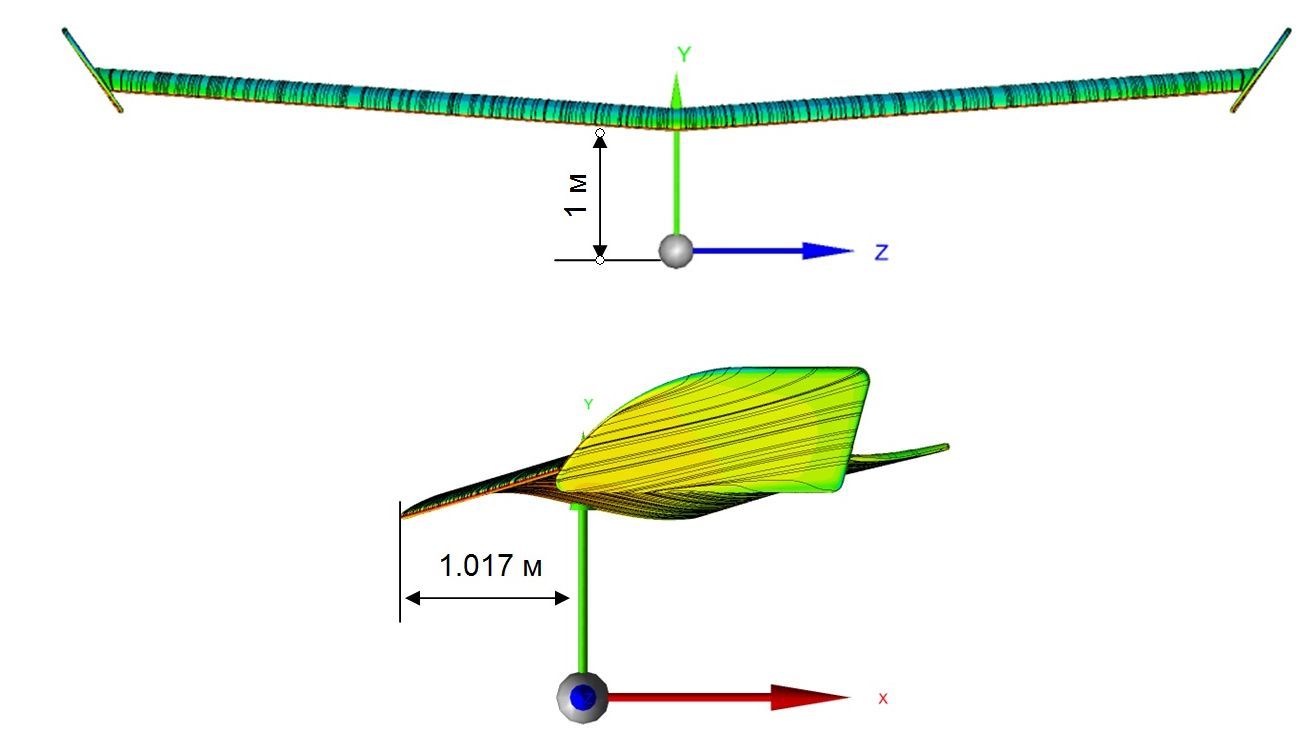

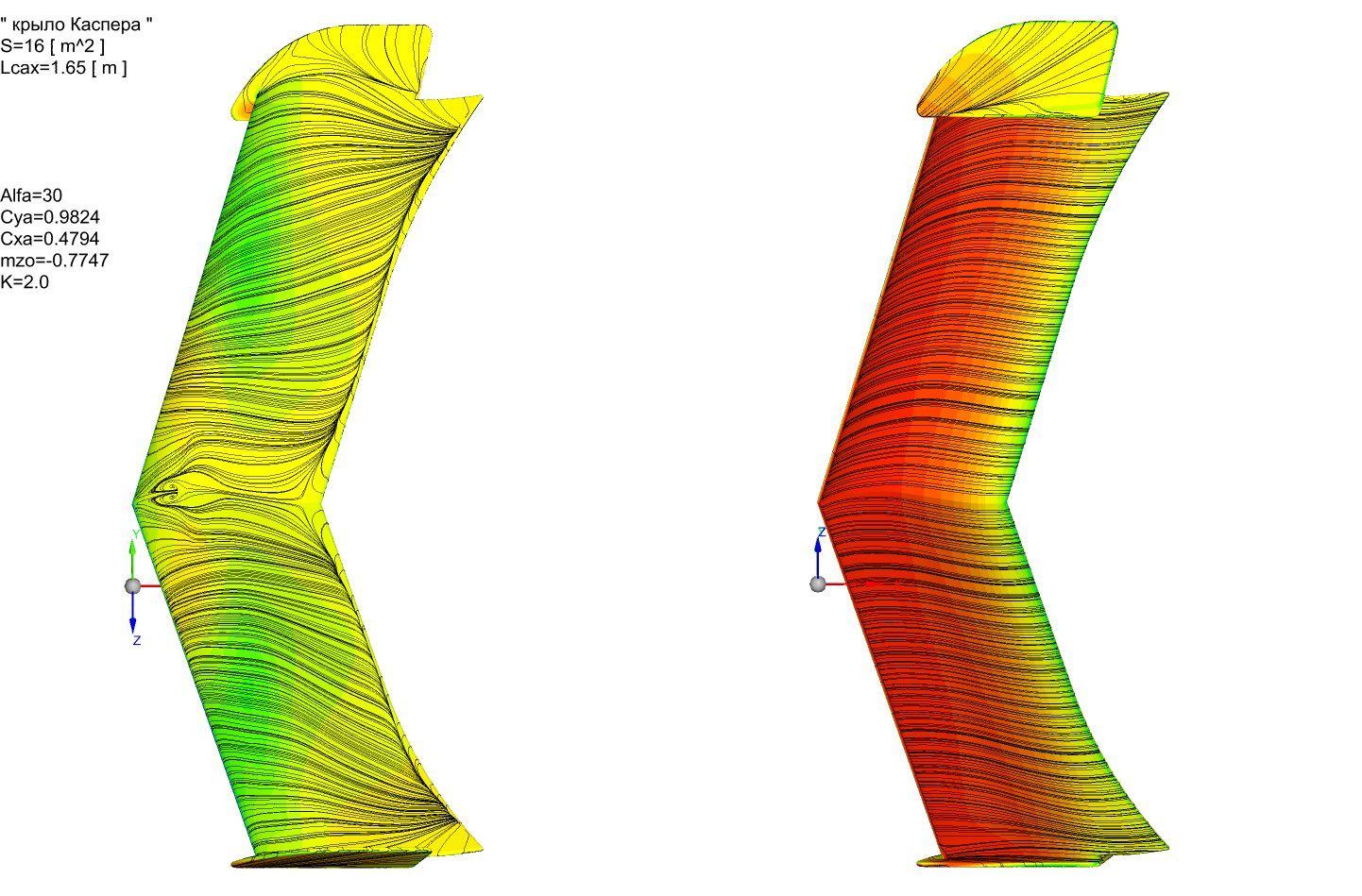

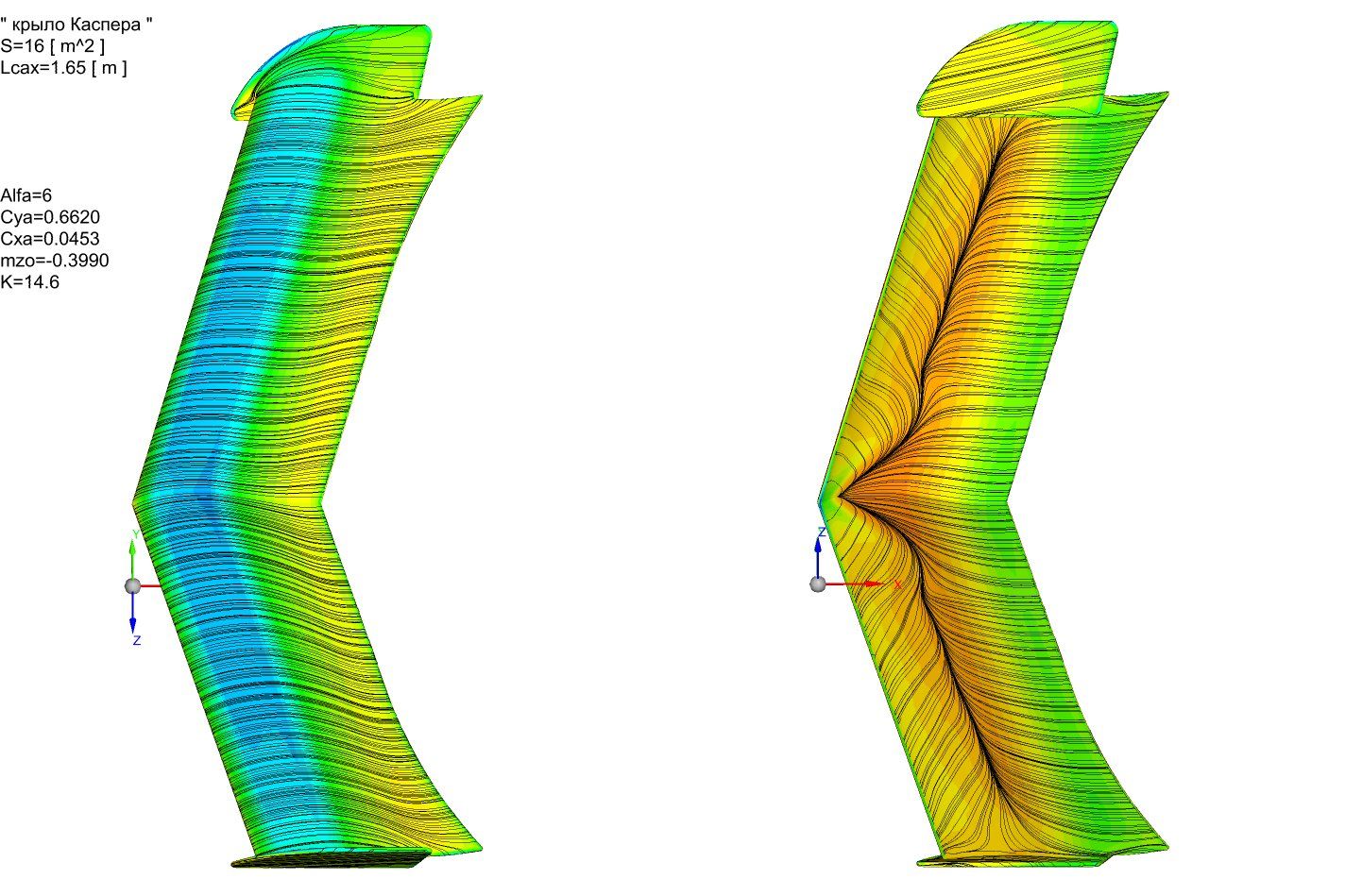

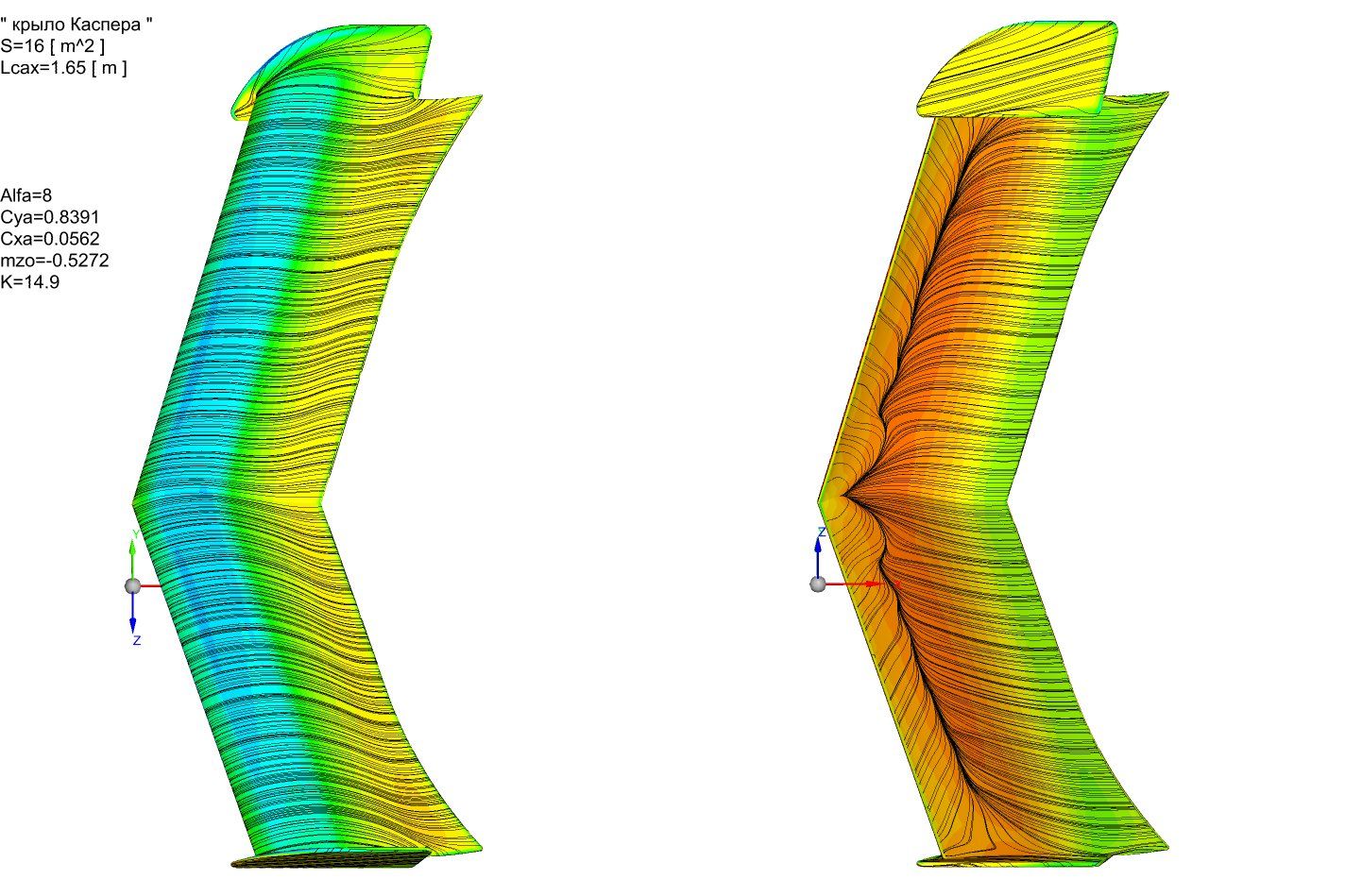

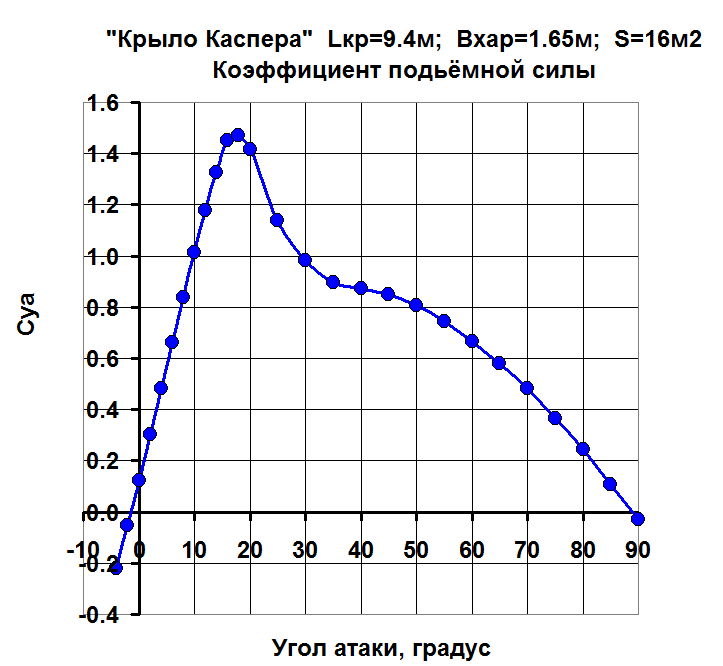

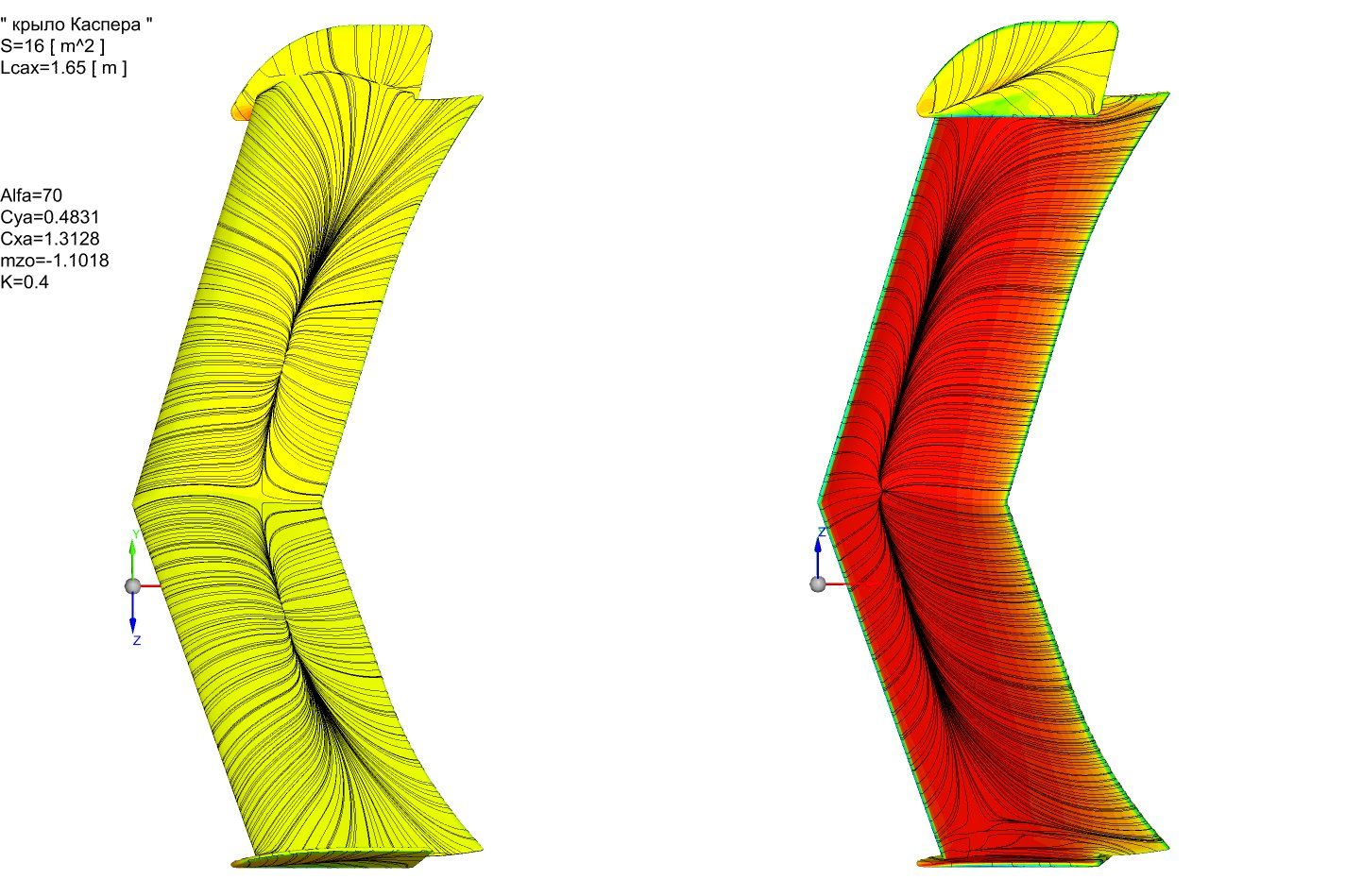

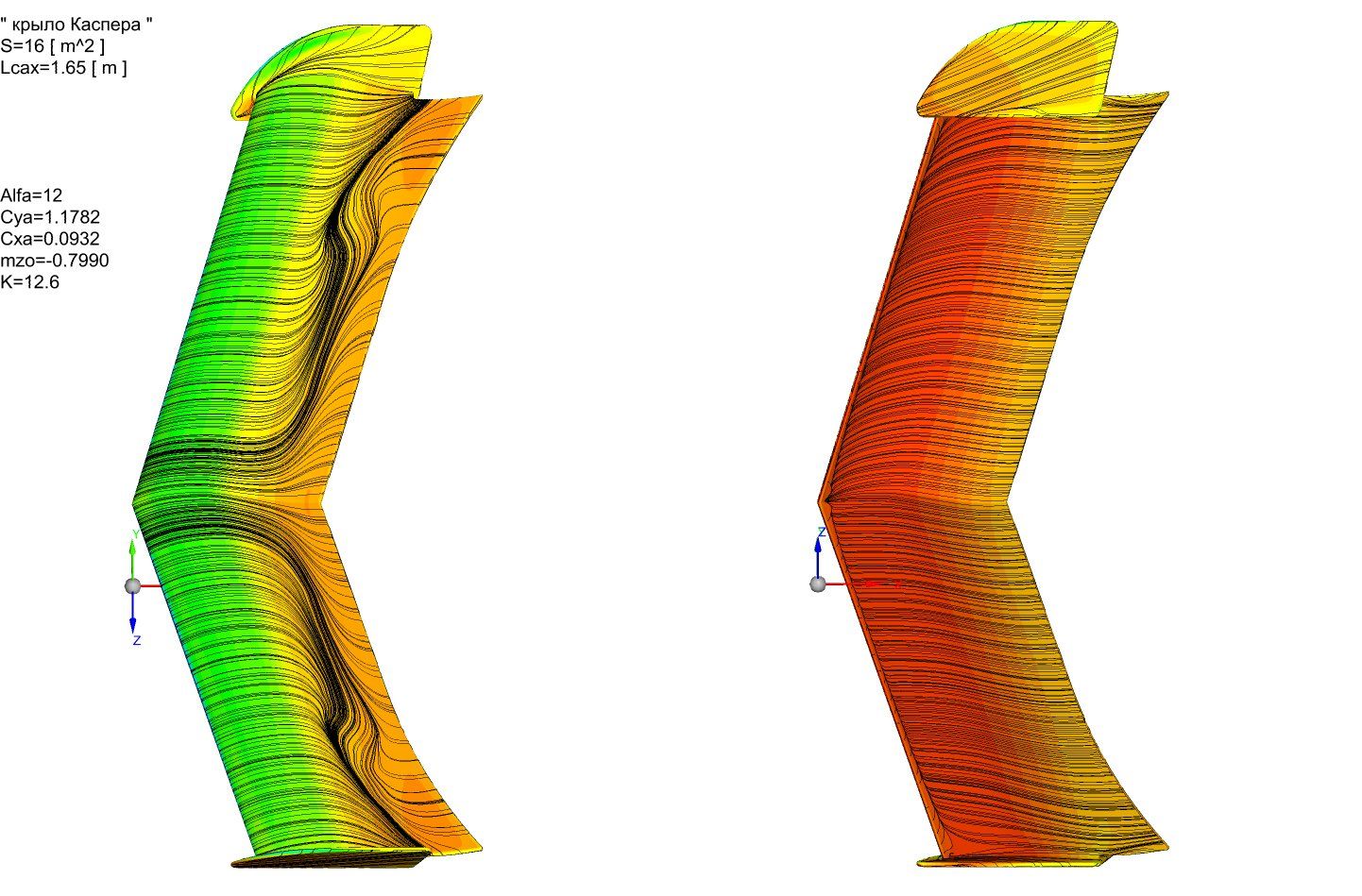

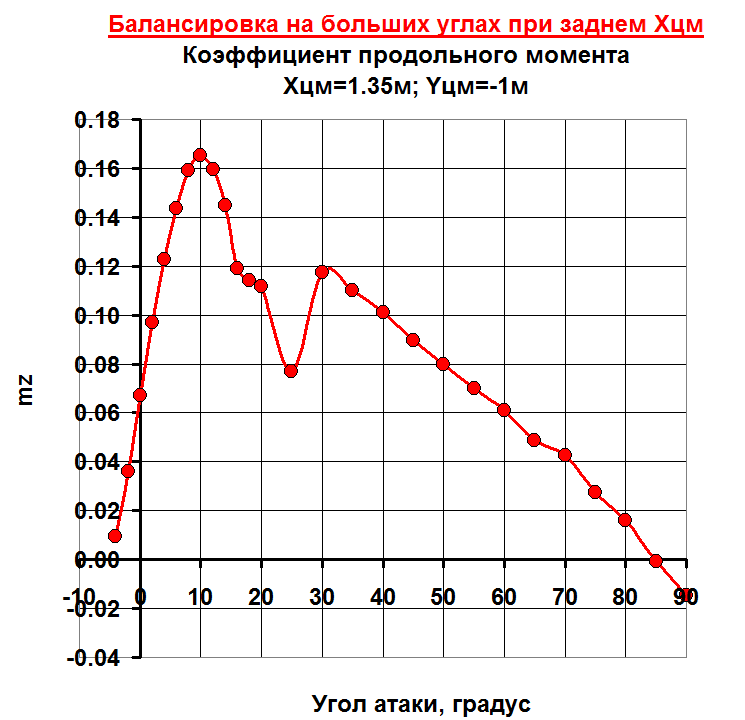

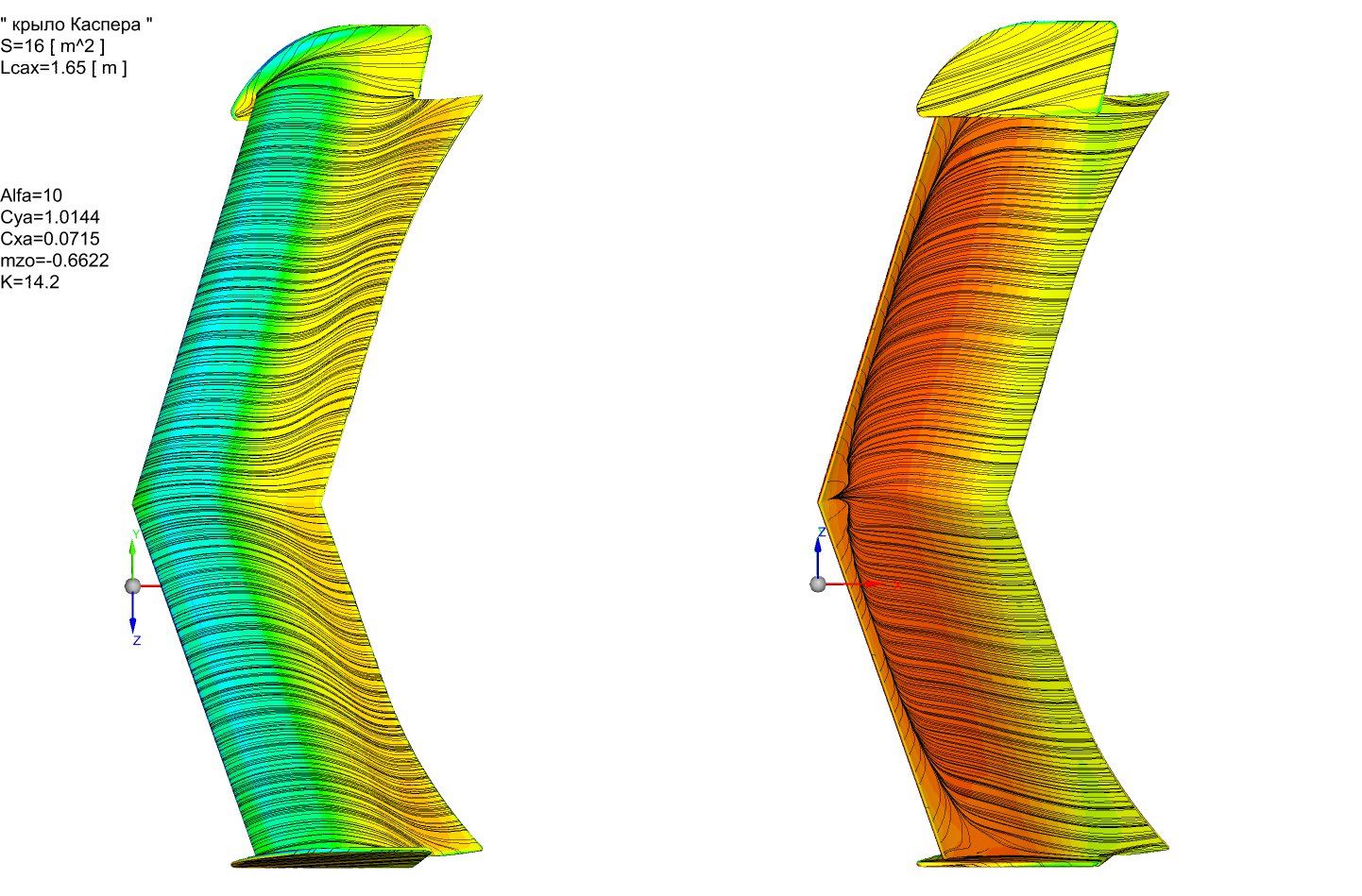

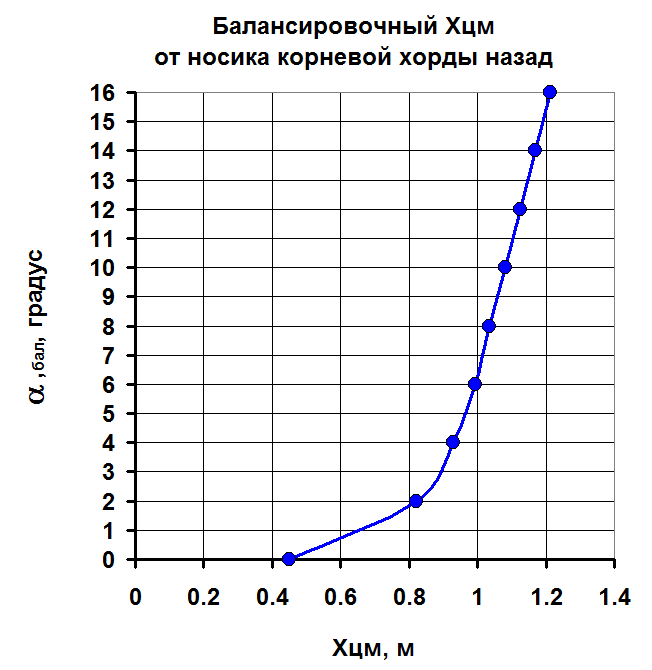

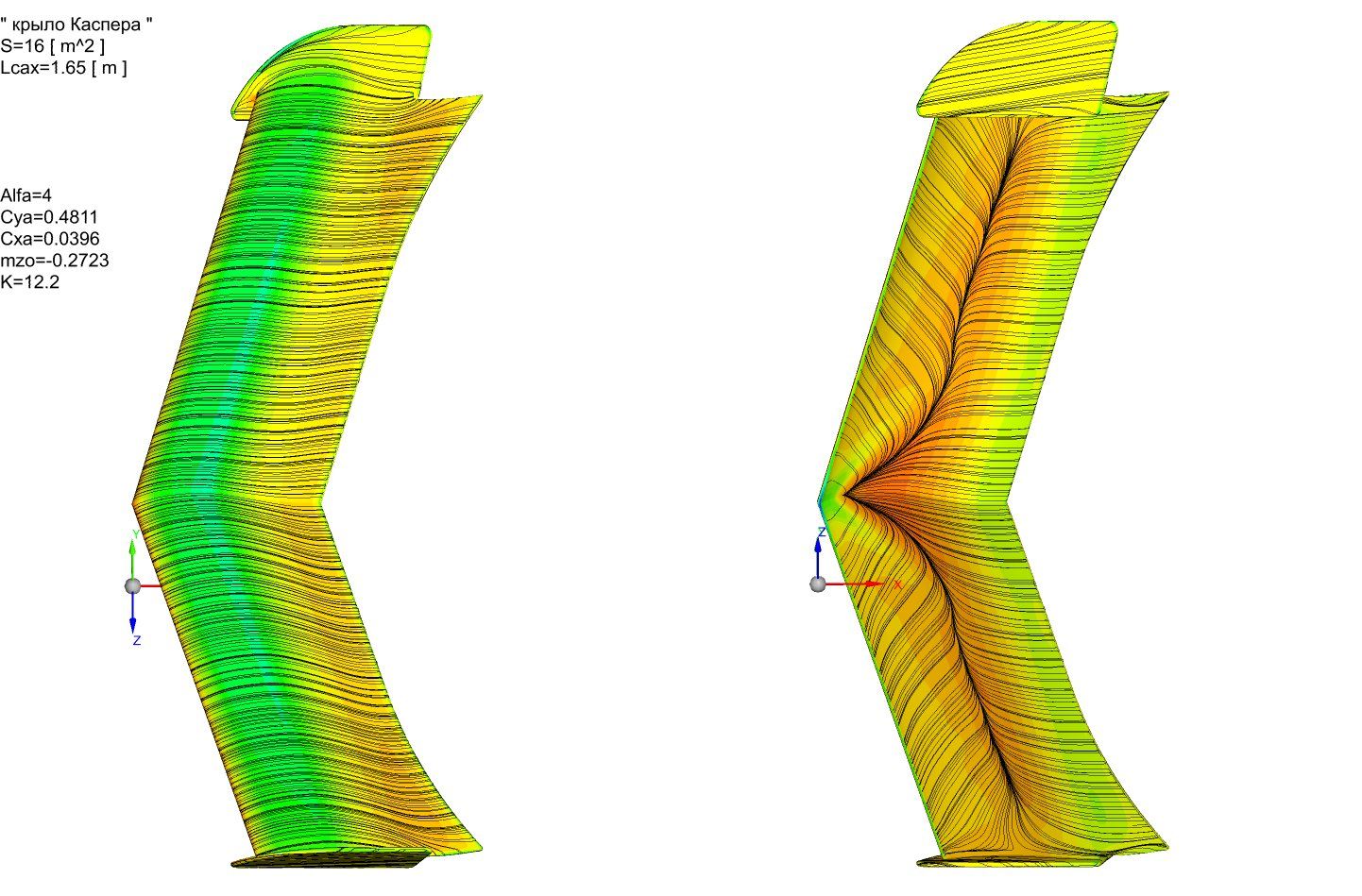

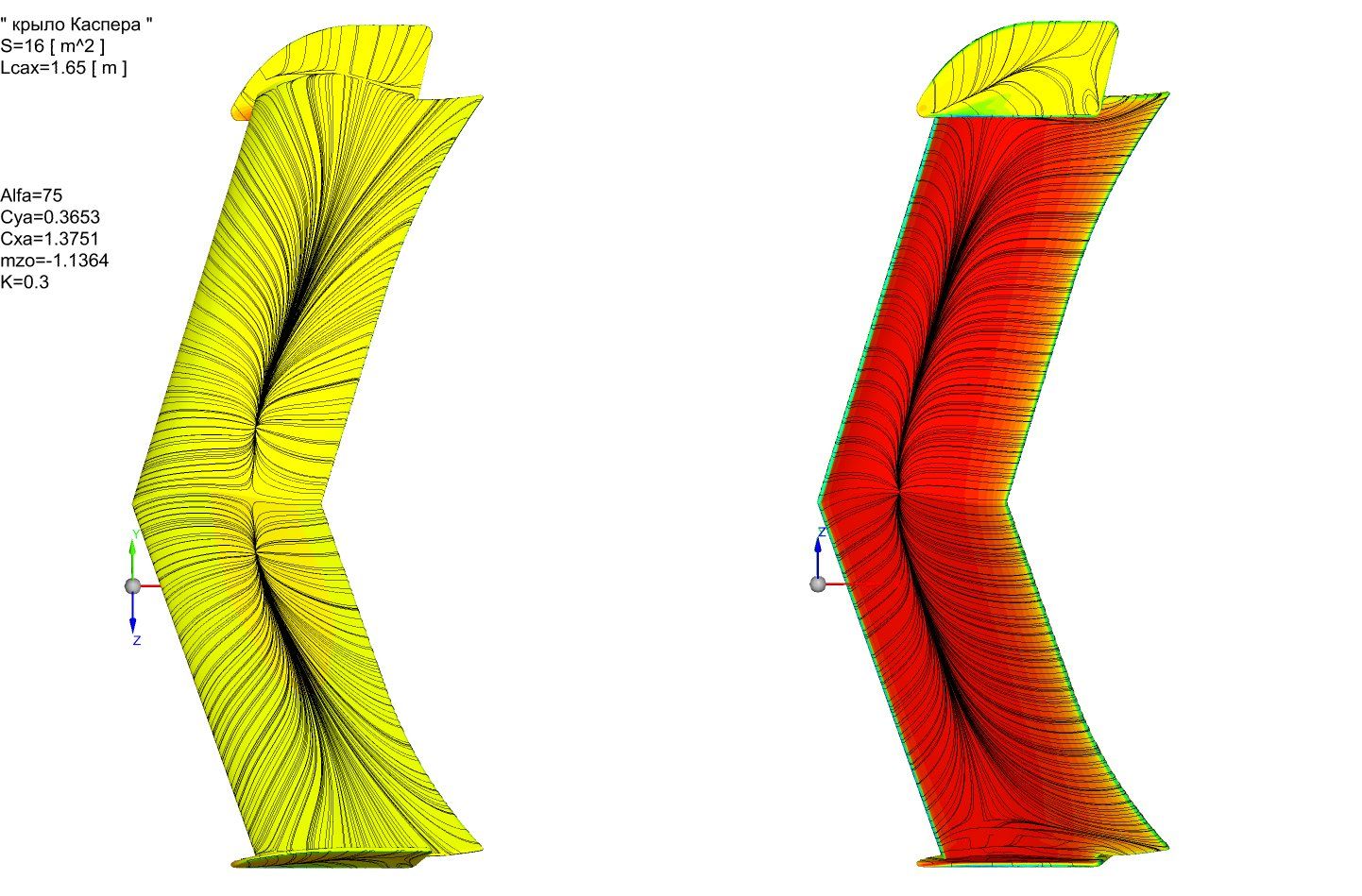

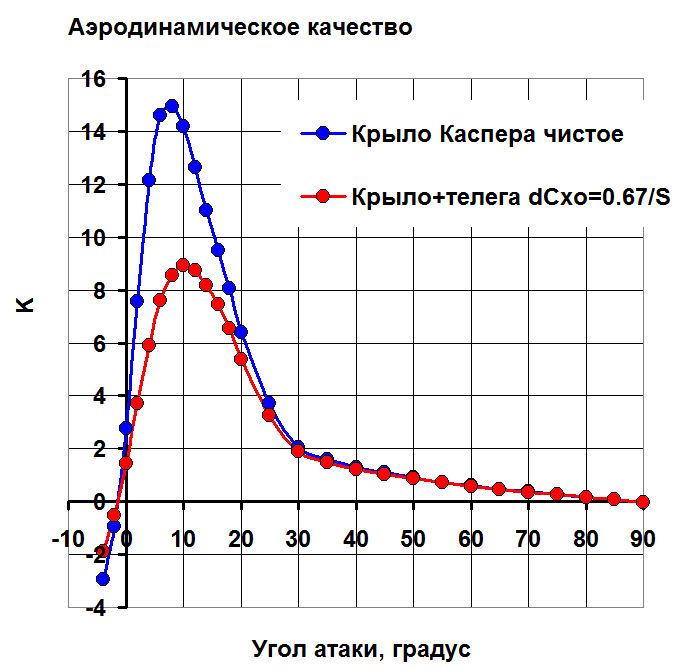

Из ветки про Каспера
