шлите файл, попробую помочь

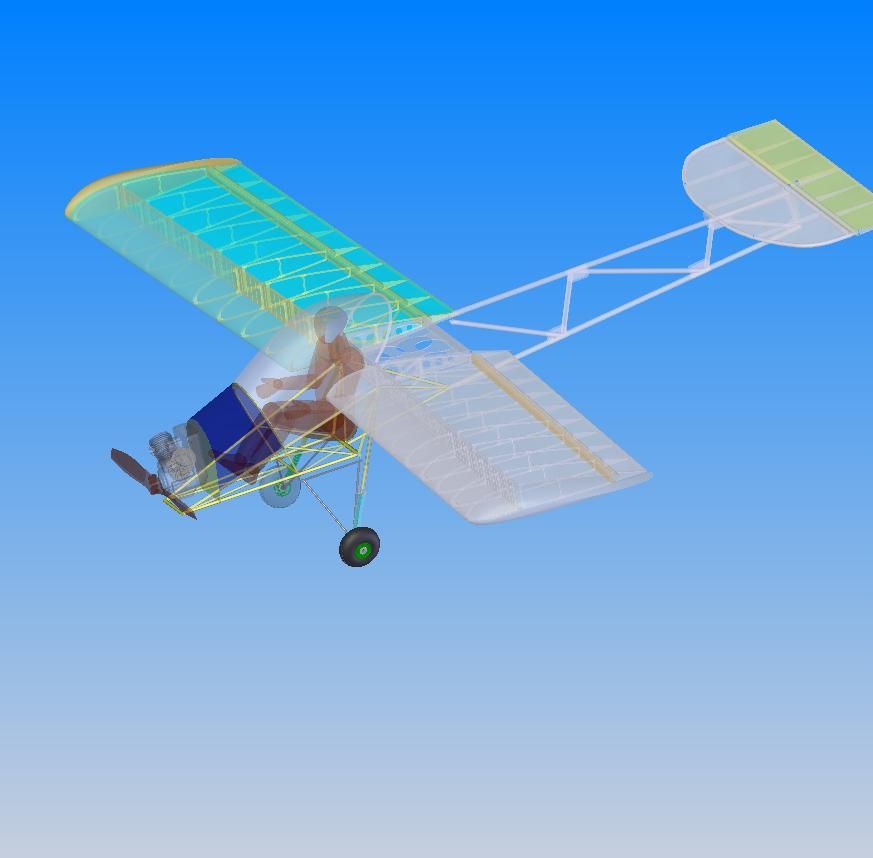

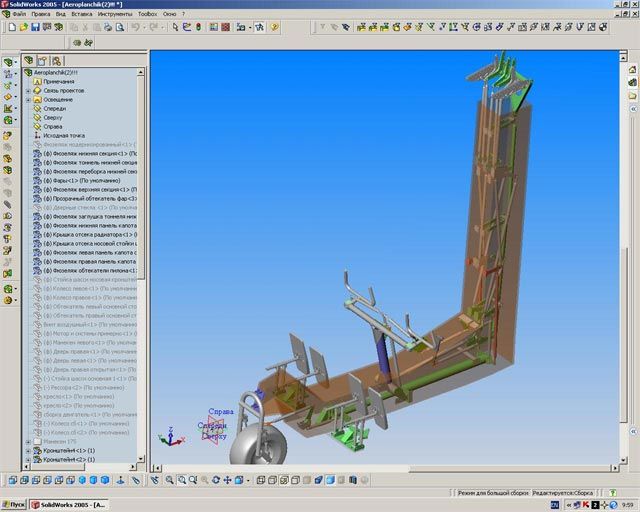

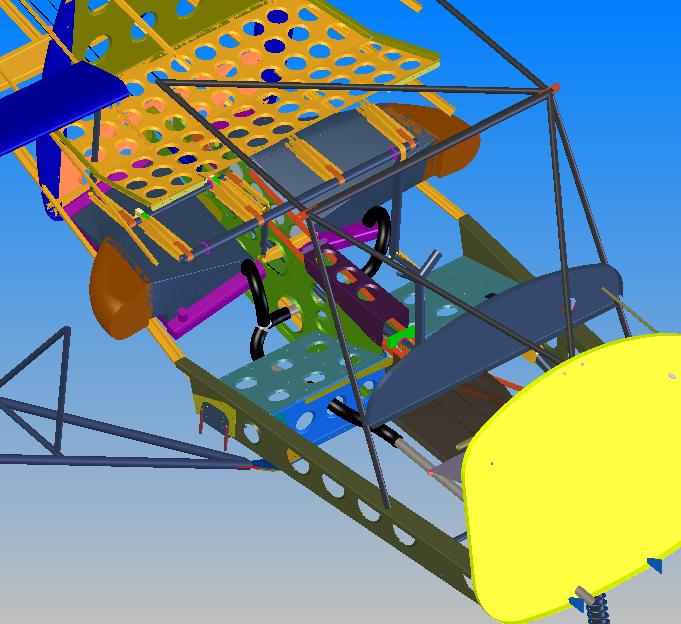

Кто работает с SolidWorks - заходи!
- Откуда
- живу на Оби
доброго дня друзья. если есть у кого модели колёс в солиде соответствующие реальным данным поделитесь пожалуйста ссылкой или на почту m-aero@mail.ru интересуют колёса от 200х80 как хвостовое так и большего размера на носовое и основные. страна происхождения роли не играет.
- Откуда
- живу на Оби
ребята помогли за что большое спасибо!
- Откуда
- живу на Оби
есть ли у кого модель вму на базе м-14п. или схемка чертёж моторамы и капота як 52?
Если не затруднит отправьте в личку степ или СВ 2018. Переходную плиту можно будет сделать?
r_clone
Россия - родина слонов...
- Откуда
- г.Комсомольск-на-Амуре
братцы!
я правильно понимаю, что в SW2009 поверхности
- в листовой материал не преобразуются
- не разворачиваются на плоскость
?
я правильно понимаю, что в SW2009 поверхности
- в листовой материал не преобразуются
- не разворачиваются на плоскость
?
Правильно. Функция развертки поверхности появилась в SW 2015.
CINN
Я люблю вертолёты!
- Откуда
- Уфа, Россия.
Для ранних SW был известен программный модуль Logopress.
Logopress состоит из трех подмодулей, которые выполняют следующие задачи:
• построение разверток;
• формирование рабочей зоны штампа;
• пространственная компоновка штампа.
Такая структура программного продукта позволяет вести последовательный процесс разработки штампа, в связи с чем работа каждого последующего модуля основывается на результатах работы предыдущего. Исходными данными для разработки штампа является модель детали. Первая операция при проектировании оснастки — построение развертки исходной детали. Эту операцию выполняет первый модуль, именуемый модулем построения разверток. На основе полученной развертки второй модуль формирует рабочую зону штампа. Последний этап работы — это пространственная компоновка штампа, которая выполняется на основе построенной во втором модуле рабочей зоны.
Logopress состоит из трех подмодулей, которые выполняют следующие задачи:
• построение разверток;
• формирование рабочей зоны штампа;
• пространственная компоновка штампа.
Такая структура программного продукта позволяет вести последовательный процесс разработки штампа, в связи с чем работа каждого последующего модуля основывается на результатах работы предыдущего. Исходными данными для разработки штампа является модель детали. Первая операция при проектировании оснастки — построение развертки исходной детали. Эту операцию выполняет первый модуль, именуемый модулем построения разверток. На основе полученной развертки второй модуль формирует рабочую зону штампа. Последний этап работы — это пространственная компоновка штампа, которая выполняется на основе построенной во втором модуле рабочей зоны.
- Откуда
- г.Всеволожск
Есть габаритная модель по результатам внешнего обмера. Модель в CREO, если потроха (подшипники и проч.) не нужны, то могу конвертнуть в STEP
- Откуда
- живу на Оби
скиньте на указанную почту пожалуйста потроха добавлю при необходимости
ссылка : Free CAD Designs, Files & 3D Models | The GrabCAD Community Library
Зарегистрируйтесь и скачайте бесплатно. На любой вкус и цвет. В шикарном исполнении. Правда прикреплять придется отдельной деталью по осям, но это думаю известно раз просите. Удачи!!!
- Откуда
- живу на Оби
спасибо
- Откуда
- Got-mit-uns2791
Приветствую. Как можно связаться лично?
r_clone
Россия - родина слонов...
- Откуда
- г.Комсомольск-на-Амуре
SW 2009
при вставке блока параметр масштаб более 1000 с клавиатуры не ввести, после тысячи только перемотка шагом 0.1
возможно ли это исправить посредством настроек самой проги?
при вставке блока параметр масштаб более 1000 с клавиатуры не ввести, после тысячи только перемотка шагом 0.1
возможно ли это исправить посредством настроек самой проги?
На YouTube есть много видео о том, как импортировать профиль в SolidWorks и как впоследствии задать произвольные размеры, но мне кажется, у вас возникла проблема с YouTube (я не уверен). Основой является создание электронной таблицы, в которую помещаются координаты. Лучше всего для координат использовать формат Selig (см. AirfoilTools) и добавить координату Z с нулями, чтобы получить 3-D формат. Затем таблица экспортируется в текстовый формат с разделителями-табуляциями и загружается в SolidWorks через Sketch — «кривая». Затем наступает трудность (болезнь) создания координатных линий и отправной точки. Я не могу объяснить это здесь. Затем вместо размера 1 вы устанавливаете любой другой размер по своему усмотрению.

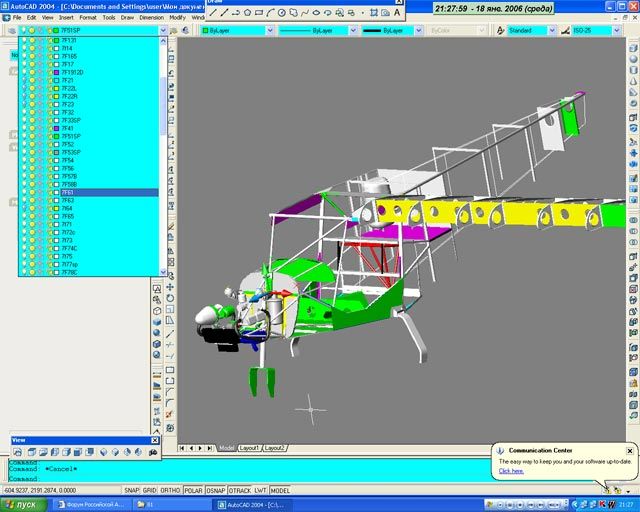

С подобной проблемой не сталкивался, но прорисовывать профили научился с помощью автокада. (Просто мне часто приходится в нём работать)
С помощью таблицы координат точек рисую сплайн в автокаде (если нужно, этот сплайн можно преобразовать в полилинию, зависит от задачи), в том размере который надо, открываю солид (у меня 2020), в солиде открываю эскиз. В автокаде выделяю весь профиль, копирую (Ctrl+C) и в солиде, уже в созданном эскизе, вставляю (Ctrl+V). В солиде он помещается произвольно, без привязки и может быть не виден. По этому нужно сделать двойной клик колёсиком мышки. Далее можно привязывать уже к нужной точке.
r_clone
Россия - родина слонов...
- Откуда
- г.Комсомольск-на-Амуре
до недавнего времени при необходимости поступал точно также, т.к. мой основной инструмент Acad2000, но сейчас, когда более менее освоился с SW, пользую средства заложенные в нем, так гораздо шустрее и удобней )
а Вы при этом RunScript используете?
Если нужен профиль, что очень не часто)), то беру вот здесь Airfoil Tools, ну и все действия предварительные с профилем можно делать там-же. Если я правильно вас понял))
