Люди знающие, нужна помощь.
У меня тупик, цейтнот, работа встала, не могу двигаться дальше.
Проблема в следующем – создаю две детали – вал и шестерню, делаю из них сборку со всеми сопряжениями. Дальше нужно объединить их в одну деталь – вал-шестерню. НЕ ПОЛУЧАЕТСЯ.  :'( Кнопка «Скомбинировать тела» в ЭЛЕМЕНТАХ затенена  и недоступна. Делаю все как в хелпе – не выходит. Во встроенном учебном пособии есть аналогичный пример- все получается и кнопка доступна, перехожу к своим деталям – затык. Мозги скоро закипят. В книге Ш.Тику «Эффективная работа SW 2006»  ни на одной из 710 страниц ни слова про эту функцию.
Что не так, подскажите.
(SolidWork 2006 SP0.0  русский)

Сохраните сборку как "деталь". Кнопка скомбинировать тела работает  так:
http://www.reaa.ru/cgi-bin/yabb/YaBB.pl?num=1137443234/390

Намедни в SolidWorks Russia отправил запрос на консультацию по CosmosFloworks.

Только что пришел ответ:

Добрый день, Александр

Компания SolidWorks Russia - эксклюзивный дистрибьютор SolidWorks Corp. в России и странах СНГ - благодарит Вас за интерес к Программному комплексу SolidWorks/COSMOS.

В соответствии с условиями дистрибюторского договора мы не имеем права консультировать или обучать пользователей (предприятия, ВУЗы, частные лица), не имеющих официальных лицензий SolidWorks.

Как вариант - если Вы имеете отношение к одному из учебных заведений Вашего региона - одна из кафедр ВУЗа/техникума может приобрести учебные лицензии SolidWorks/COSMOS по специальным льготным ценам. Это даст возможность пройти бесплатное обучение и обеспечить постоянную техническую поддержку.

С уважением,
Собянин Дмитрий, Директор по стратегическому развитию
Кандидат физико-математических наук Компания SolidWorks Russia

Москва, 123242, г. Москва, ул. Баррикадная, 8/5
Тел.:   +7 (495) 995-80-32, 937-19-45
Факс:  +7 (495) 254-76-22
e-mail: d.sobyanin@solidworks.ru
www.solidworks.ru

😡  😡   😡

[highlight]Коллеги ! У кого на работе есть лицензионный SolidWorks/CosmosFloworks ? [/highlight] :-/

Могете ли вы послать в службу тех поддержки мой вопрос...

Вопрос типа:

1. Требуется провести цикл "продувок" модели по следующей схеме:

Предполагаемая схема проведения 1-го цикла "продувок" - задается атмосферное давление (мм.рт.ст.), температура (°С), скорость набегающего потока (м/с), диапазон углов атаки (модель вращается относительно оси Х, направление потока воздуха вдоль оси Х не меняется) начальное значение -6° конечное +30° (с шагом 2°).

Требуется получить величину подъемной силы Y (суммарную силу действующую на самолет вдоль оси Y) и силу сопротивления потоку Z (суммарную силу действующую на самолет вдоль оси Z) в ньютонах (в килограммах) в зависимости от угла положения модели к набегающему потоку. Значения должны выводиться в таблицу (*.xls) вида:

----------------------------------------+
  a   | - 6° | - 4° | .....  | 28° | 30° |
------+-----+-----+------+----+-----+
  Y   |       |        |        |       |       |
------+-----+-----+----
  Z   |       |       |
-----------------------

В следующем цикле продувок будет меняться только атмосферное давление, температура и скорость набегающего потока.

2. Можно ли настроить программу так, что-бы после каждого шага (из цикла) продувки программа сохраняла бы "кадр" с картинкой распределения давления на поверзности модели и линиями течения "струй воздуха". Что-бы потом из этого цикла получить "мультик" из 15-20 "кадров" ?

😎  😎  😎

А обязательно лицензионный? Нужен оффициальный отчет?
Можно задать цикл продувок, а отчет и картинци сдергивать придется самому, после завершения работы.

отчёт... ну хотелось-бы... а как графики те-же строить ?

Поделитесь знанием как задать цикл и граничные условия...   😱

Ручками с экрана ломает переписывать, тем более прога всё это позволяет... но нужно знать как настроить прогу...  у меня пока не получается....


Ученик Алямовского описывает КосмосФлоу 2006 а у меня 2007... а там интерфейс поменялся значительно.... И потом там описывается что угодно, но только не то что нужно.  😡  😡  😡

Пример: из 800 страничной книги, мельком на 2-х листах описывается получение диаграммы распределения ветровой нагрузки рекламного щита....  Это и без книги допетрить можно...  😡

А тут ероплан  :~) .....

Кстати, вот у "Сударушки" http://www.sdr.ru/cae.htm есть такая тема как САПР. МДВ. Аэродинамические расчеты методом дискретных вихрей. Инженерное моделирование.

Так вот эта прога могет для летательного аппарата, состоящего из системы плоских несущих поверхностей (крыльев, оперения, рулей, пилонов, концевых шайб и т.п.), определяется распределение нагрузок по ним в зависимости от угла атаки, скольжения, углов установки и отклонения поверхностей (рулей), кривизны профиля, угловых скоростей летательного аппарата.
   По распределению нагрузок определяется положение центра давления, фокуса, коэффициент подъемной силы и его производные, шарнирные моменты, характеристики устойчивости и управляемости.

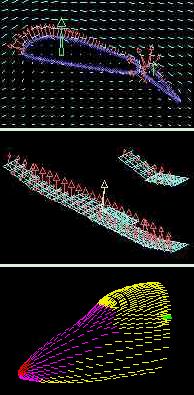

   Поверхность моделируется набором вихрей. Расчет производится по линейной теории. Фотка прилагается

А вот CosmosFloworks может показать сразу на картинке положение центра давления, аэродинамического фокуса....  :STUPID  или нет ?


Вложения

  • sdr_001.JPG
    21,5 КБ · Просмотры: 84
Sosedko сказал(а):
Сохраните сборку как "деталь". Кнопка скомбинировать тела работает  так:
http://www.reaa.ru/cgi-bin/yabb/YaBB.pl?num=1137443234/390
Нажмите, чтобы раскрыть...

Балбес я. Чего бы мне раньше не спросить, столько времени потерял.
ОГРОМНОЕ СПАСИБО за науку. Все получилось. Ура!  😀

Flowworks не может....Если его попросить проинтегрировать силы на поверхностях на оси, то получиться бред, а ни как не точка поляры.
А сударушка, что она имеет общего с реальностью, производная коэф подъемной силы 2*пи и баста (линейная теория). пластинки то плоские. В общем онатоже считает в папугаях, мало имеющего общего с кгс или Н.
В прочем....либро мы не умем это делать, либо никто не умеет это делать. Вариантов не много ;D
Да и еще. Центр давления плоской пластинки 0,25 ее хорды, вот такие вот допущения в панельной теории.
Есть мысля конечно, покопаться самому в файлах отчета, например 5Flow? там возможно сохранение протокола в тексте, типа координаты ячейки, давление. Потом посчитать это дело, спроецировать на оси и до множить на элементарные площади, но что-то как-то ломает.
Flowvision? позволяет посмотреть коэф, полного давления, но он то что даст?

Задумал обновить компьютер. (До сих пор у меня Целерон 1000. Пока хватало в Автокаде небольшие чертежи делать и в Пикаде печатные платы разводить)
SolidWorks 2007 грузится почти минуту. Скучно. Правда у меня обычно еще работает телевизор, да в Опере 4-5 окон.

К операционке Win-XP привык и пока переходить на другую не думаю.

С какой минимальной конфигурацией, под SolidWorks вы работаете без напряжения ?  Что посоветуете скромненькое и разумное ?

P4 от 2.8, 1G оперативки, от 128 видео. У меня как раз такой. чистенько становится тоскливо, на сборках и дело не в оперативке. Рекомендуемые конфигурации есть на www.solidworks.ru

Sosedko сказал(а):
В прочем.... либро мы не умем это делать, либо никто не умеет это делать. Вариантов не много ;D
Нажмите, чтобы раскрыть...

Вот что может CosmosFloworks  http://www.solidworks.ru/products/cosmosfloworks/

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Граничные условия

- [highlight]Входные параметры - скорость, давление, массовый и объемный расход [/highlight]
- Температура, концентрация примесей, турбулентность
- Расходно-напорные характеристики
- Различные типы стенок, включая шероховатые. Задание коэффициента теплопередачи на стенках
- Источники тепла (объемные и поверхностные)
- В[highlight]озможность задания зависимости граничных условий, параметров и пр. от времени и координат [/highlight]
- Инженерные базы данных по свойствам веществ
- Поддержка произвольных систем единиц

Расчетная сетка и управление вычислительной процедурой

- Генерация расчетной сетки непосредственно по модели SolidWorks
- Автоматическое создание расчетной области и генерация сетки в области твердого тела и области течения
- Автоматическая адаптация сетки в зависимости от геометрических характеристик модели и поля решения
- [highlight]Возможность запуска на счет нескольких вариантов в пакетном режиме [/highlight]
- [highlight]Задание целей моделирования (интересующих параметров на поверхностях или в объемах) и их мониторинг в ходе расчета [/highlight]
- [highlight]Возможность предварительного просмотра полей течения в заданных сечениях без остановки расчета [/highlight]
- [highlight]Критерии автоматической остановки расчета [/highlight]

Возможности моделирования

- Стационарные и нестационарные течения
- Сжимаемые и несжимаемые (жидкости или газы) течения, включая до-, транс- и сверхзвуковые режимы
- Одно и многокомпонентные течения
- Совместный расчет течения жидкости или газа и теплопередачи внутри твердого тела
- [highlight]Ламинарные и турбулентные течения, учет ламинарного/турбулентного переход[/highlight]а
- Течения в пористых средах
- Течения неньютоновских жидкостей
- Учет шероховатости стенки
- [highlight]Внешнее обтекание и внутренние течения (возможна комбинация)[/highlight]
- Конвективный теплообмен, свободная, вынужденная или смешанная конвекция
- Радиационный теплообмен
- Расчет траекторий твердых частиц и капель в потоке
- Возможность расчета двумерной (2D) задачи

Постпроцессор

- Результаты выводятся в окне SolidWorks
- [highlight]Вывод данных на любой плоскости или поверхности в виде цветовых эпюр, векторов и изолиний, отображение результатов с помощью изоповерхностей [/highlight]
- [highlight]Создание трехмерных траекторий течени. Вывод характеристик расчета в MS Excel [/highlight]
- [highlight]Распределение любой характеристики вдоль любой кривой и передача в MS Excel [/highlight]
- Анимация результатов
- Расчет характеристик в особых точках, определяемых пользователем
- [highlight]Вывод основных расчетных и интегральных величин в MS Excel [/highlight]
- [highlight]Автоматическое создание отчета в MS Word [/highlight]
- Поддержка OpenGL графики

Так-что скорее это мы (я) не умеем этого делать. А кто умеет, просит сначала купить софтину официально а потом задавать вопросы...  😡  😡  😡

Грустно, девушки !!!  😎

то то и оно, что интегральные характеристики получаются в папугаях, то есть никак не коррелируются со старым добрым ро*ве2/2*су

Кто имеет желание покрутить схематического 6-ти лучевого Баландина в SW 2006 тот может скачать комплект "деталей":
http://rapidshare.com/files/89022413/Balandin-6-Ray-star.rar

Там надо будет код нарисованый ввести вручную в специальном поле. Потом нажать "Download via teleglobal"

Загружать сборку "Л-Сборка.sldasm".

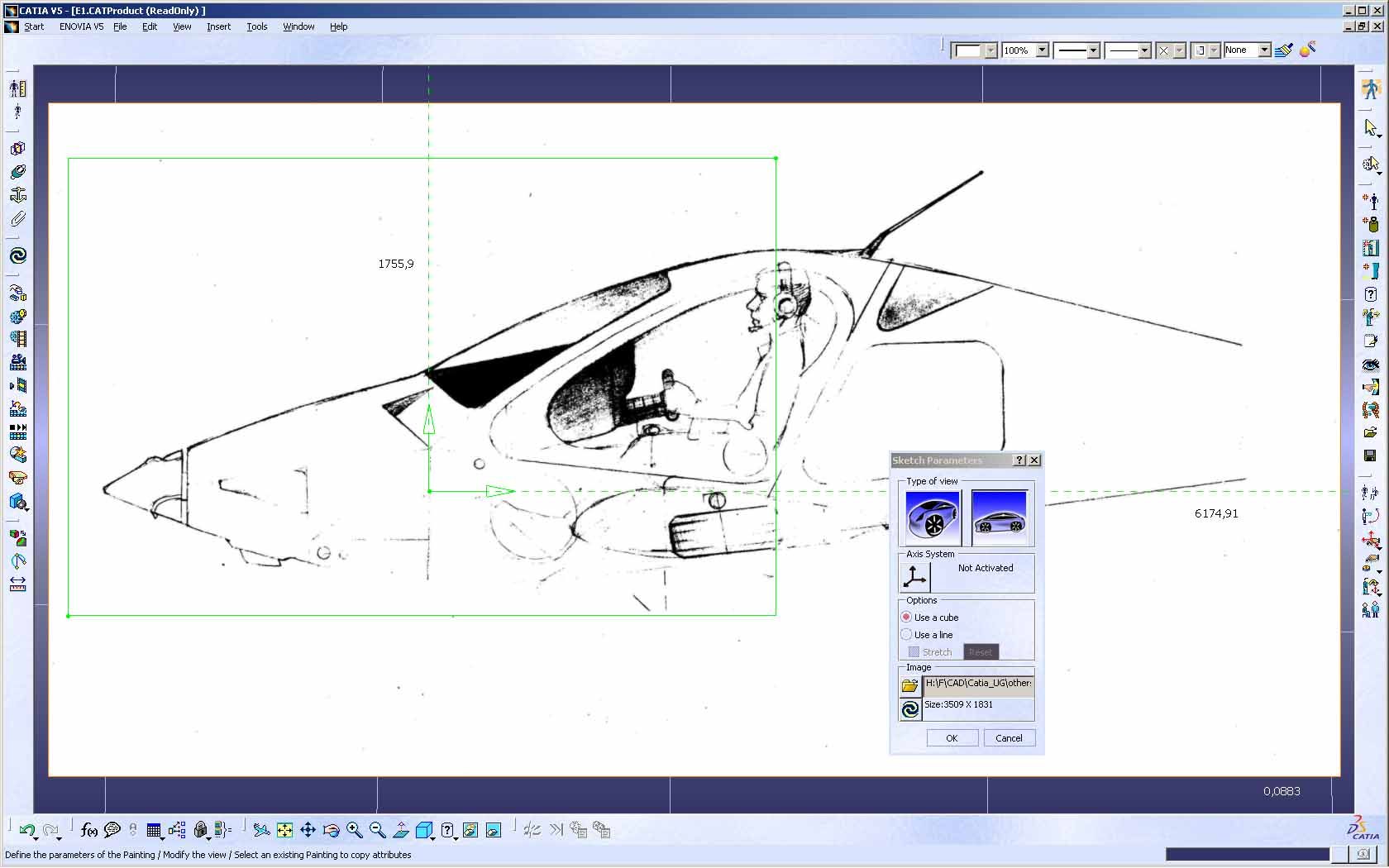

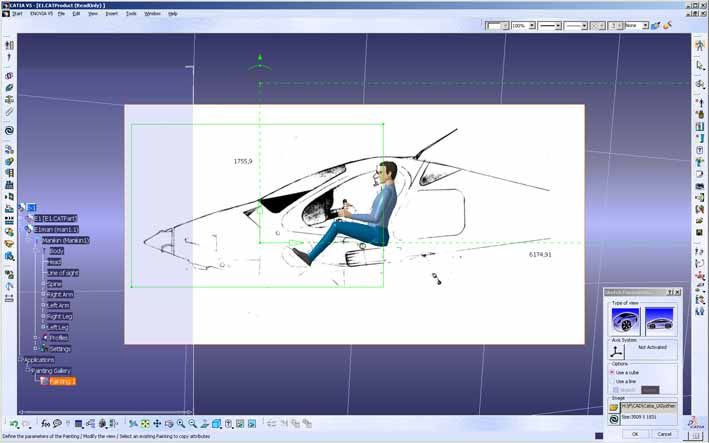

Сознательно, не вступаю в полемику...про инструментарий (SW, SE, ACAD, ProE, NX, CATIA)...каждый владеет чем может...но хочу обратить Ваше внимание на один из возможных  вариантов (методов проектирования форм) ...
