Расчет аэродинамики в Ansys CFX.

[IgorSher]

Fa-Fa Ты Умница!

Думаю всем будет интересно посмотреть аэродинамику
столь известного самолётика.

БОЛЬШОЕ СПАСИБО!



[Fa-Fa]

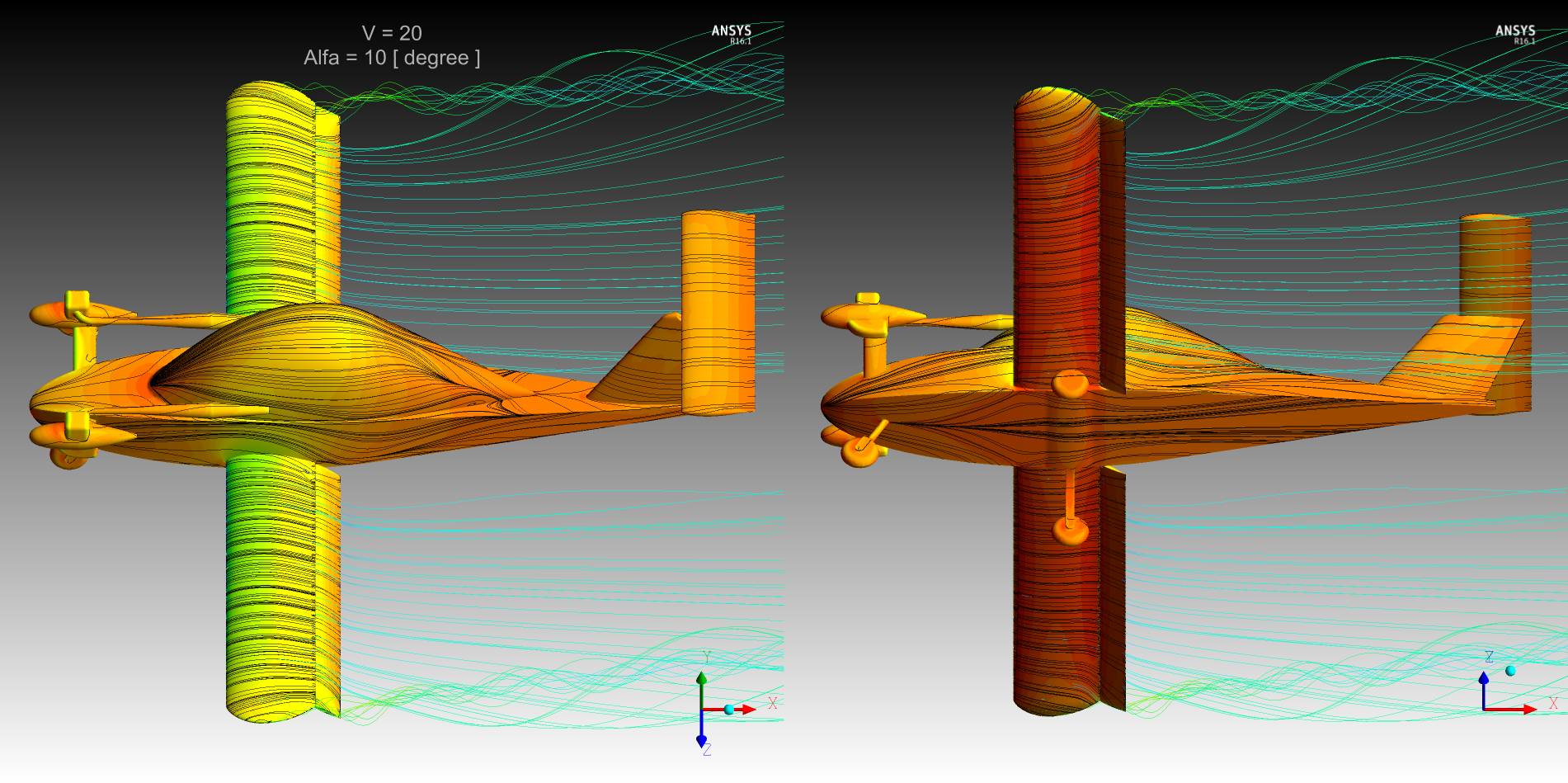

Немного обтекания
Закрылок 30

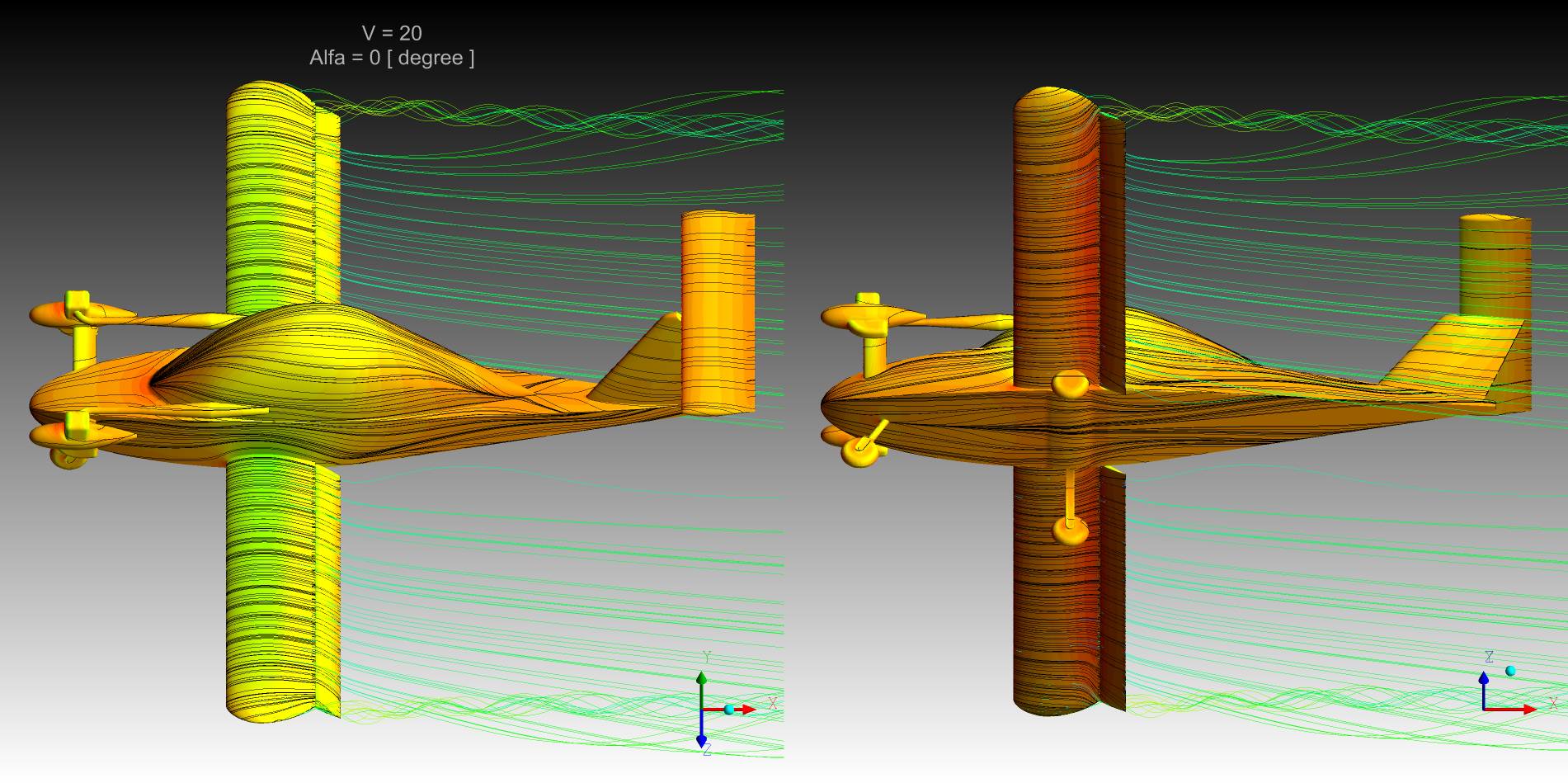

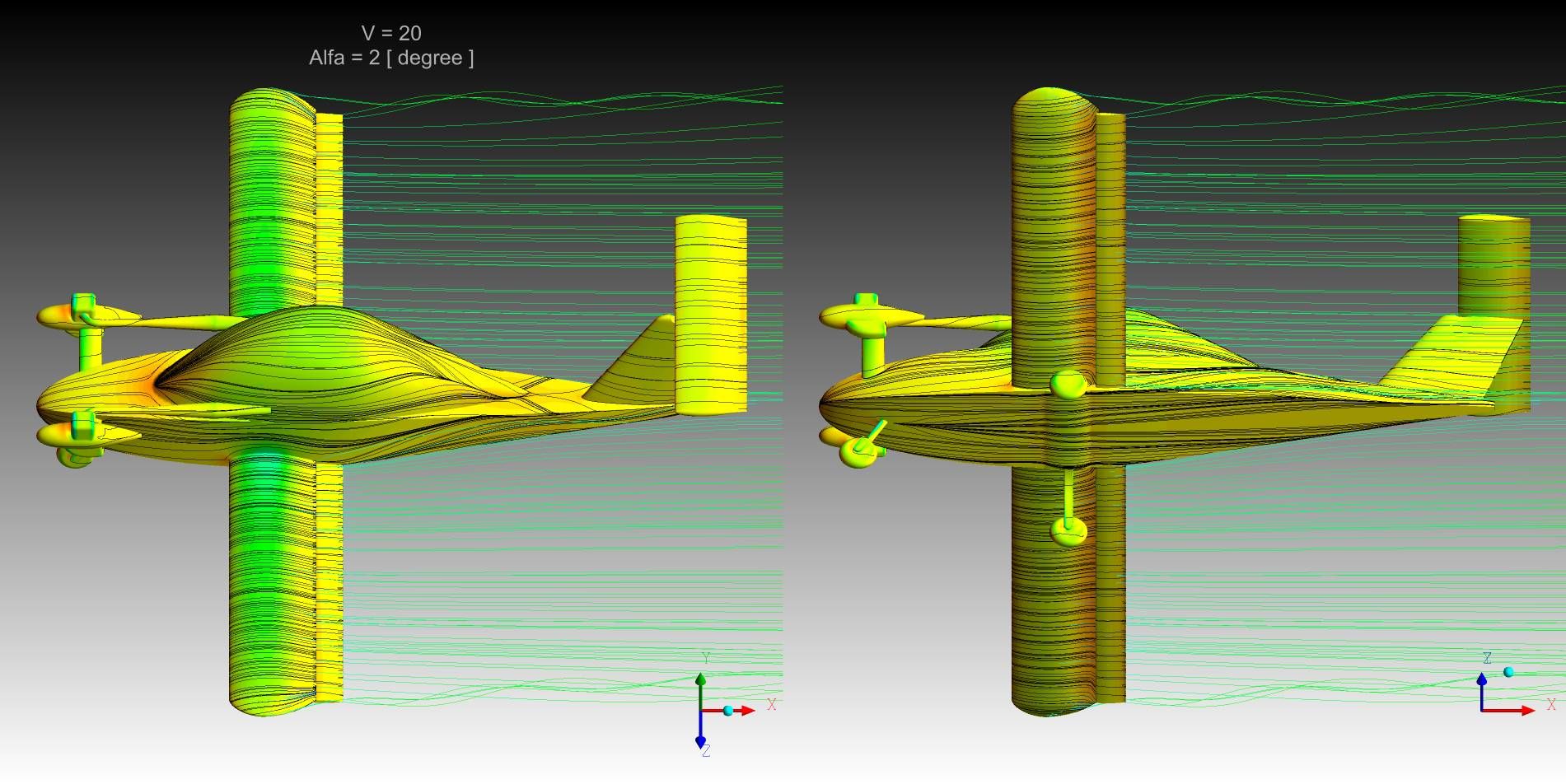

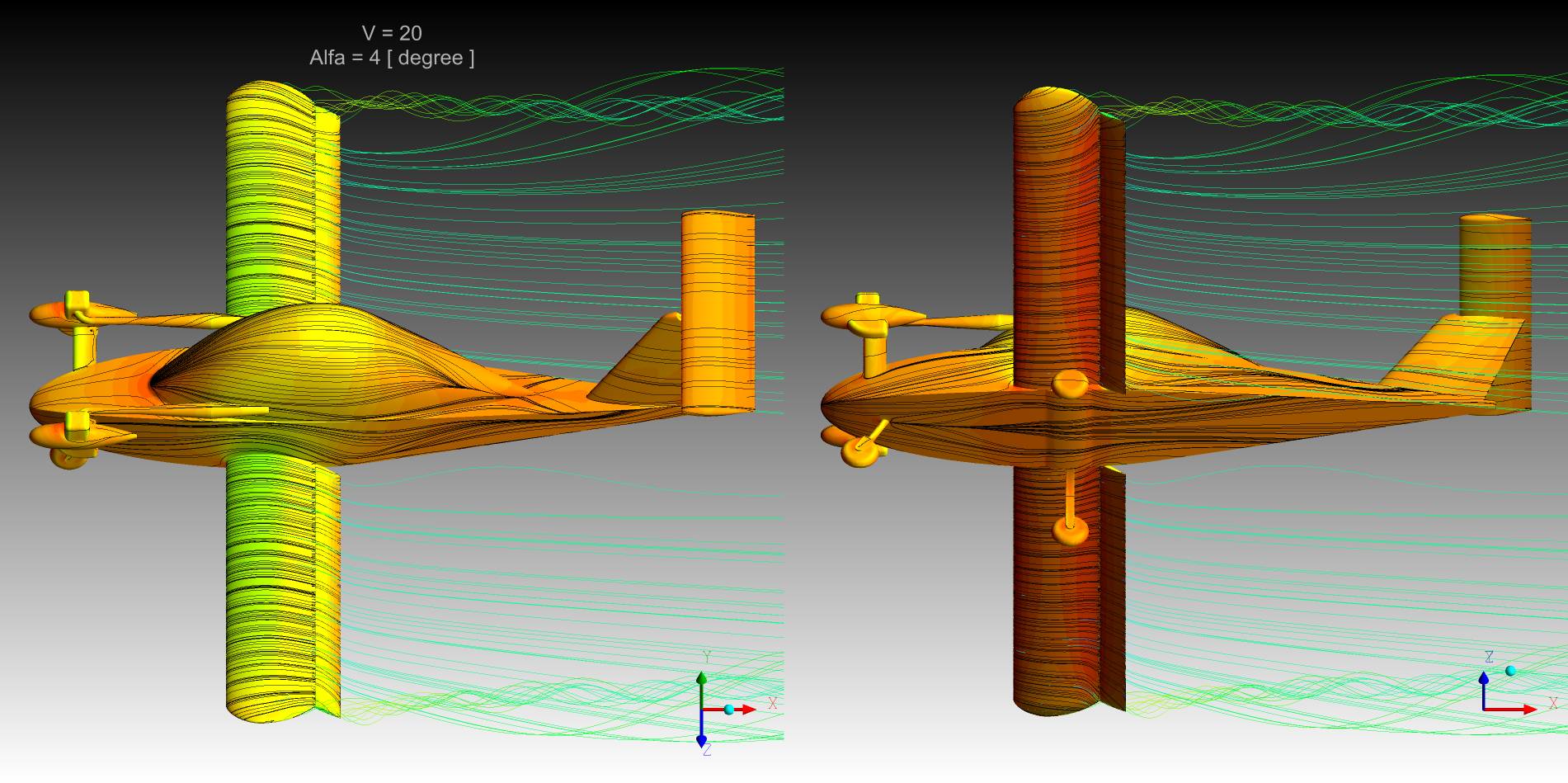

0,2,4



[Fa-Fa]

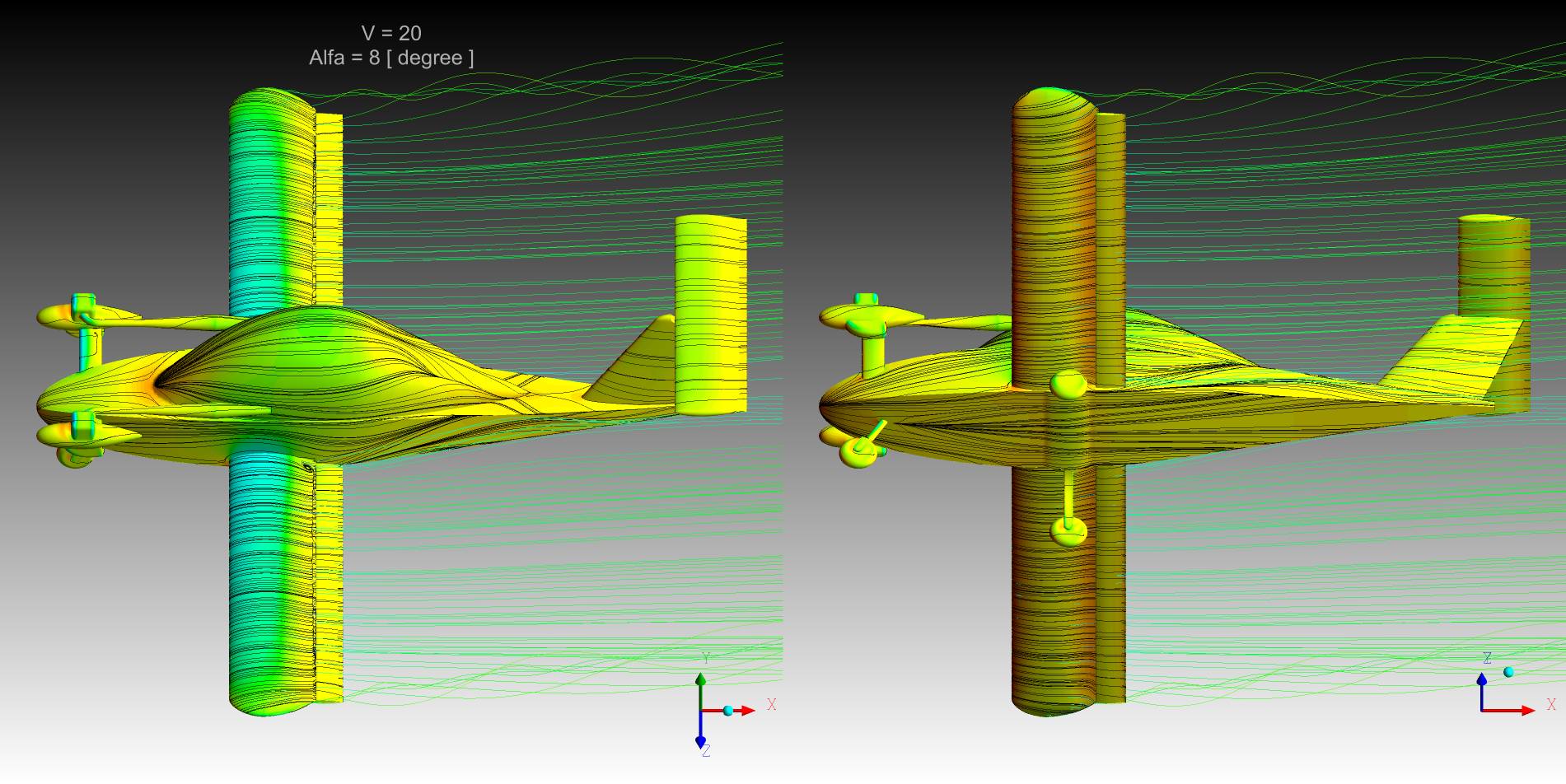

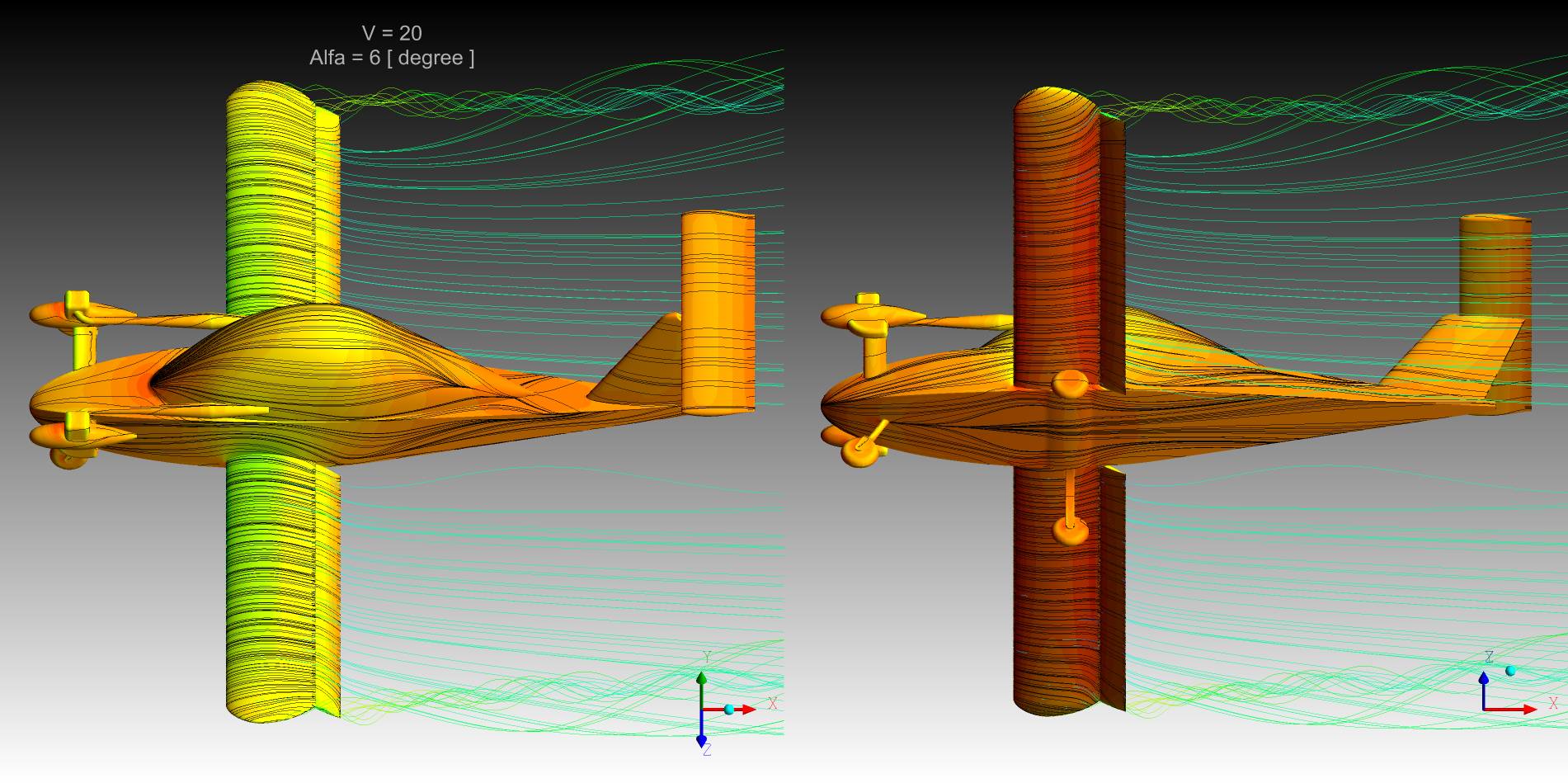

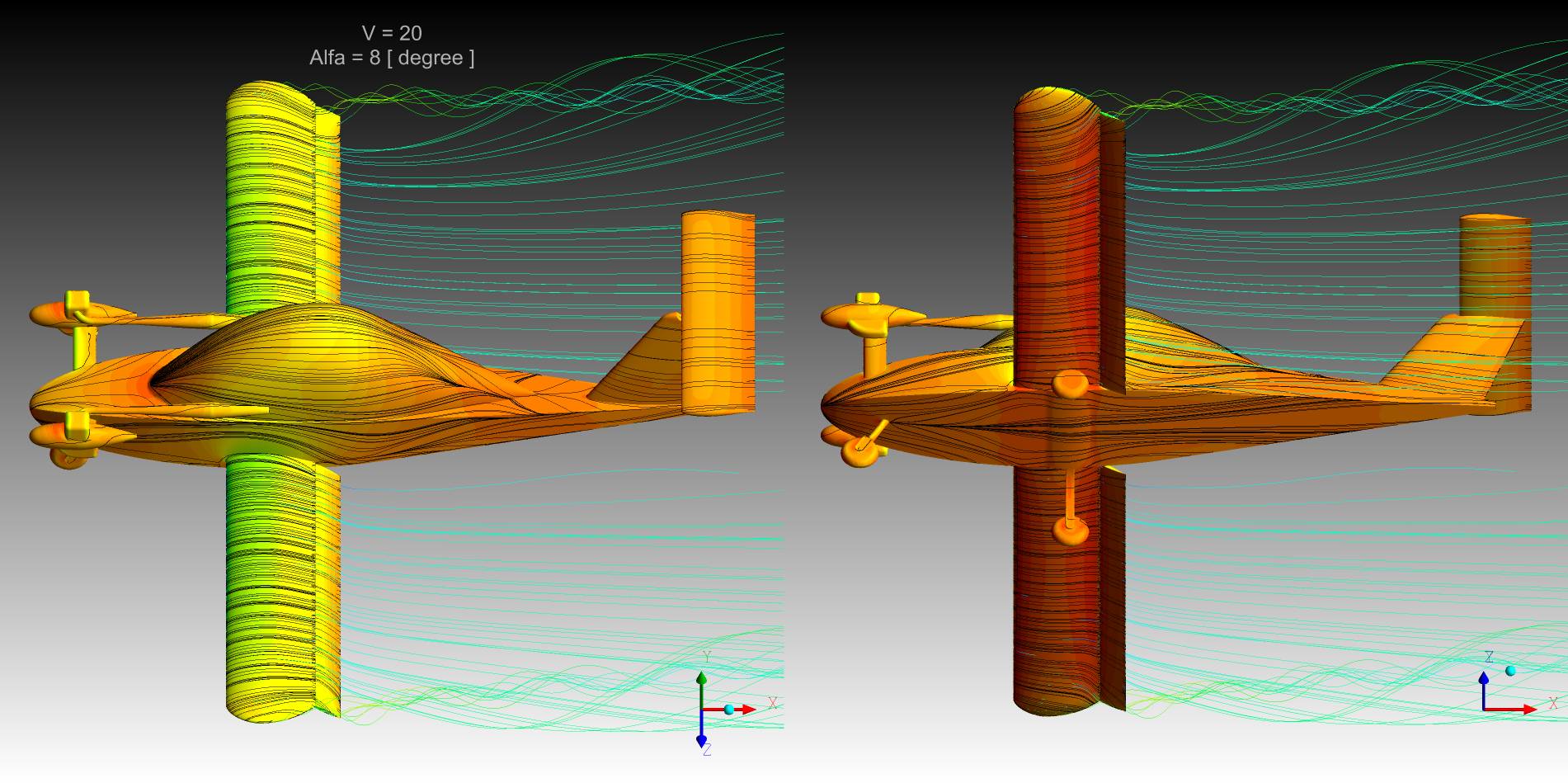

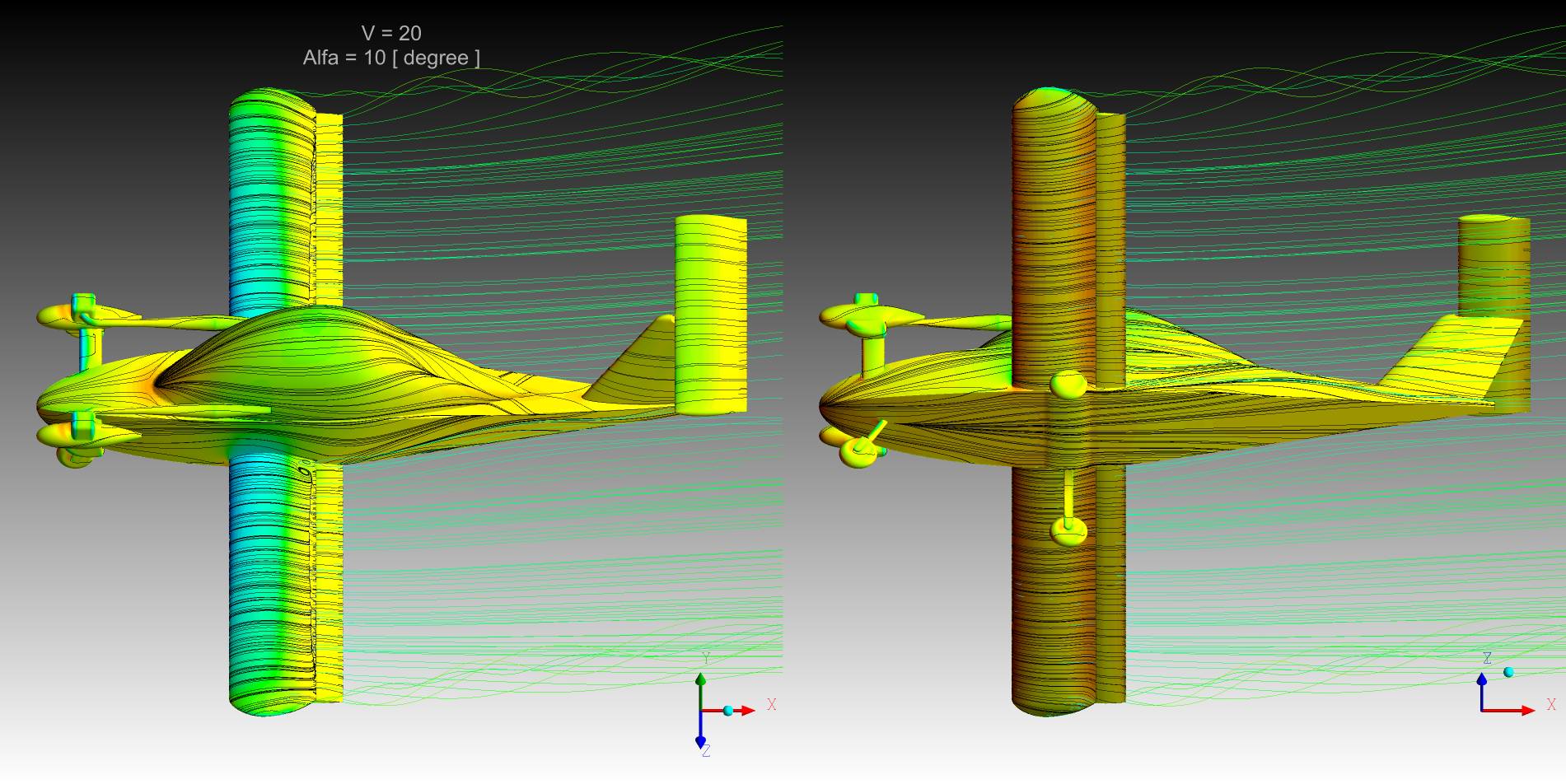

6,8,10



[Fa-Fa]

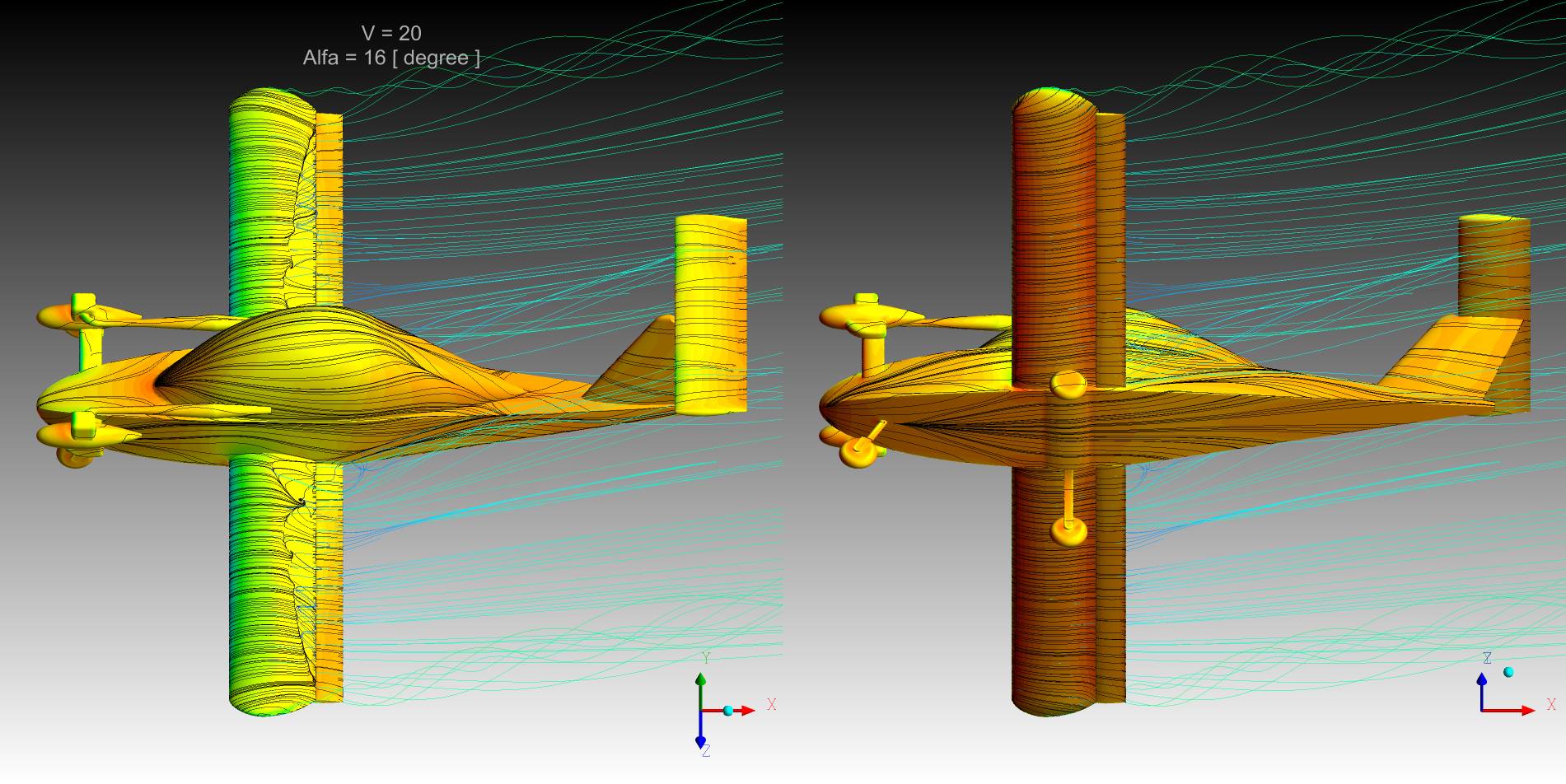

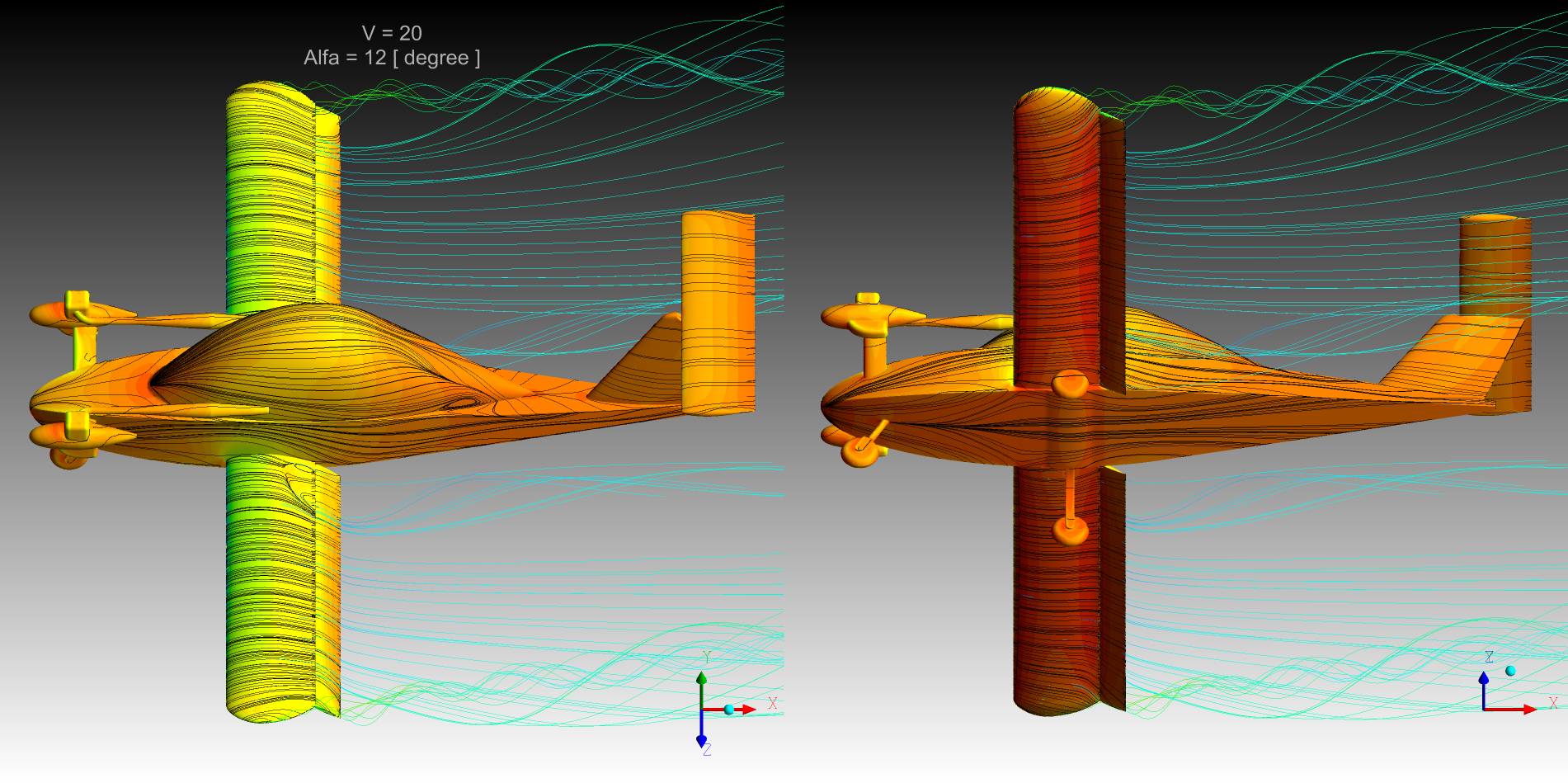

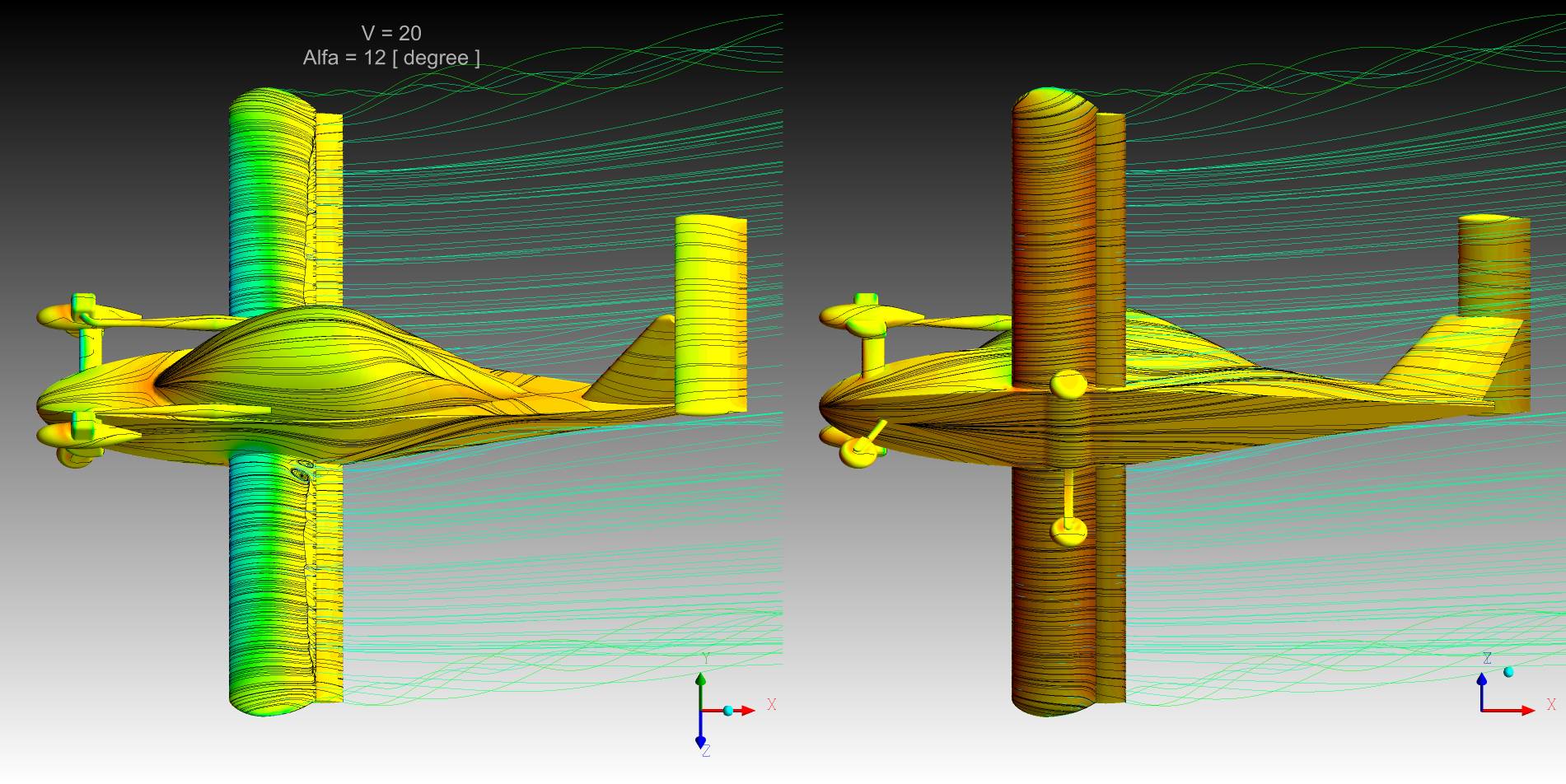

12,14,16



[Fa-Fa]

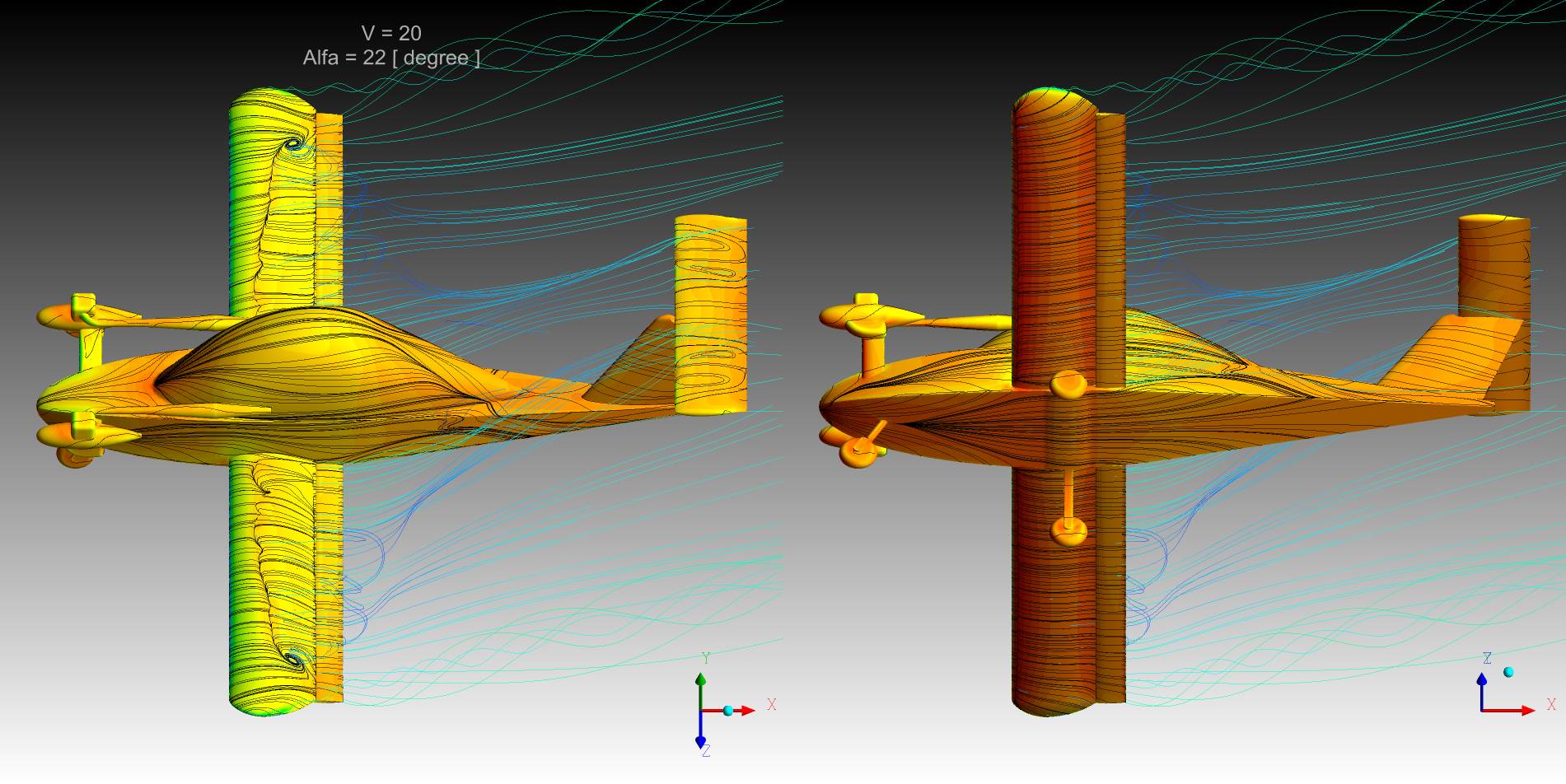

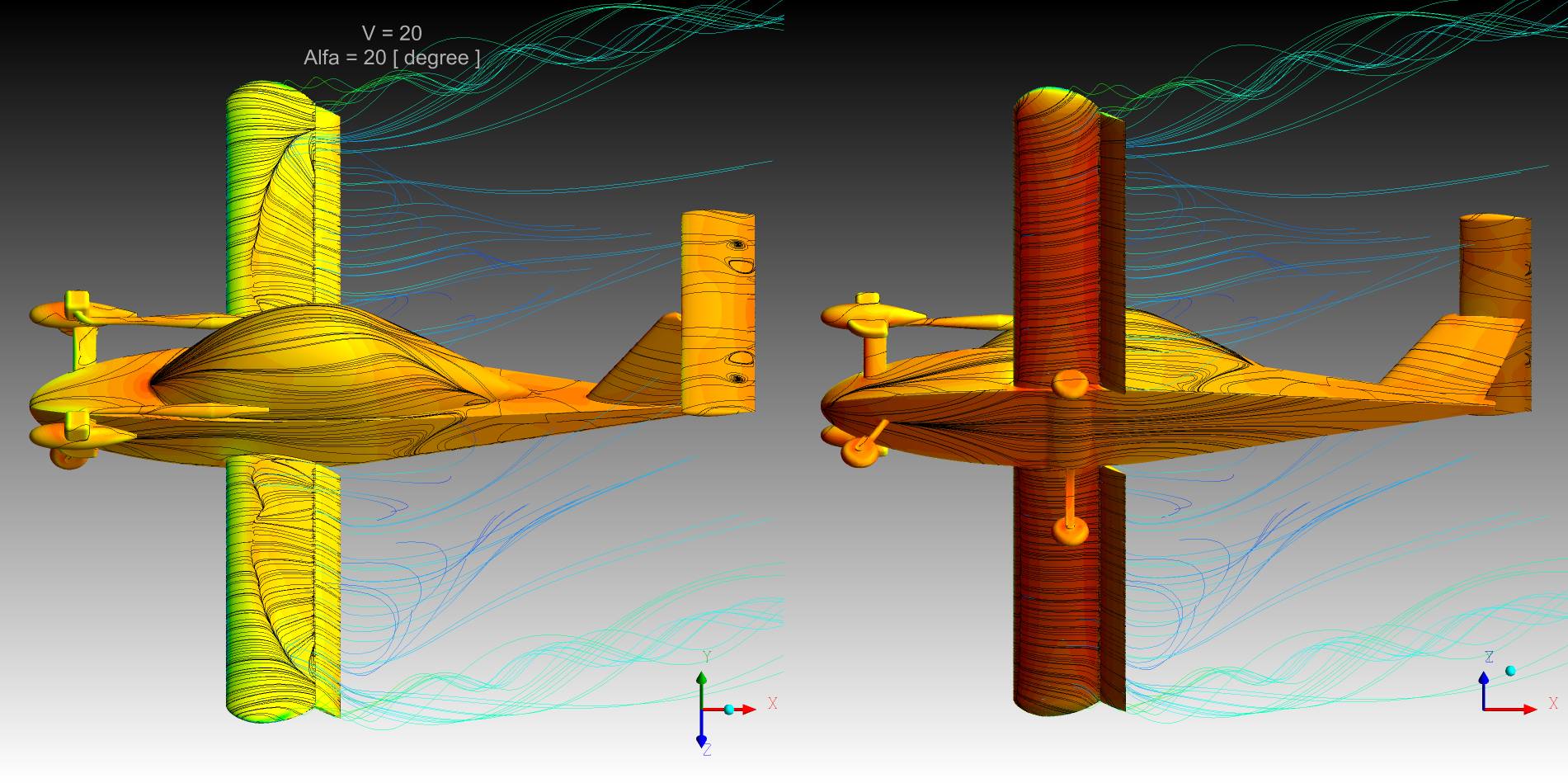

16,20,22



[Fa-Fa]

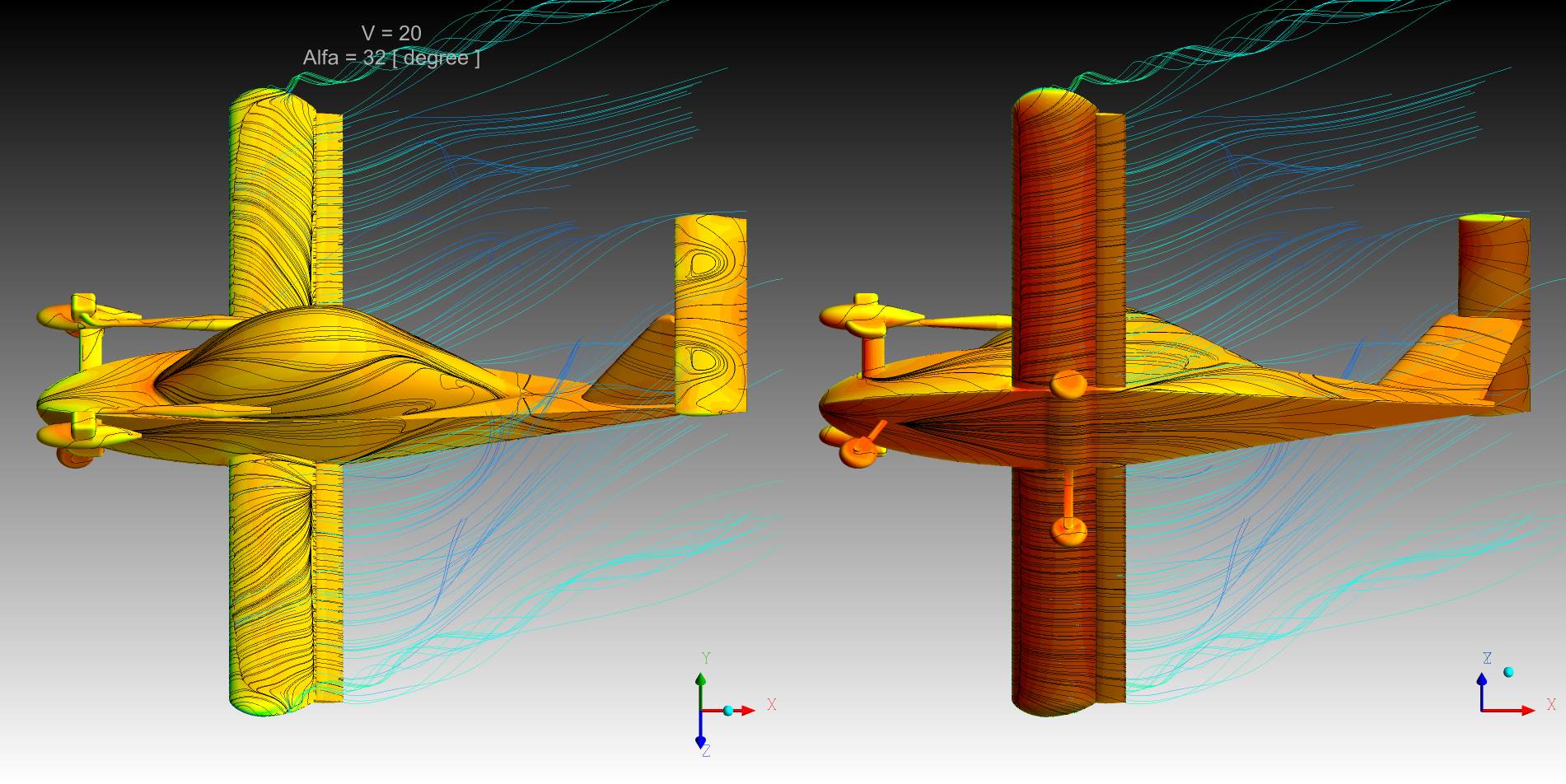

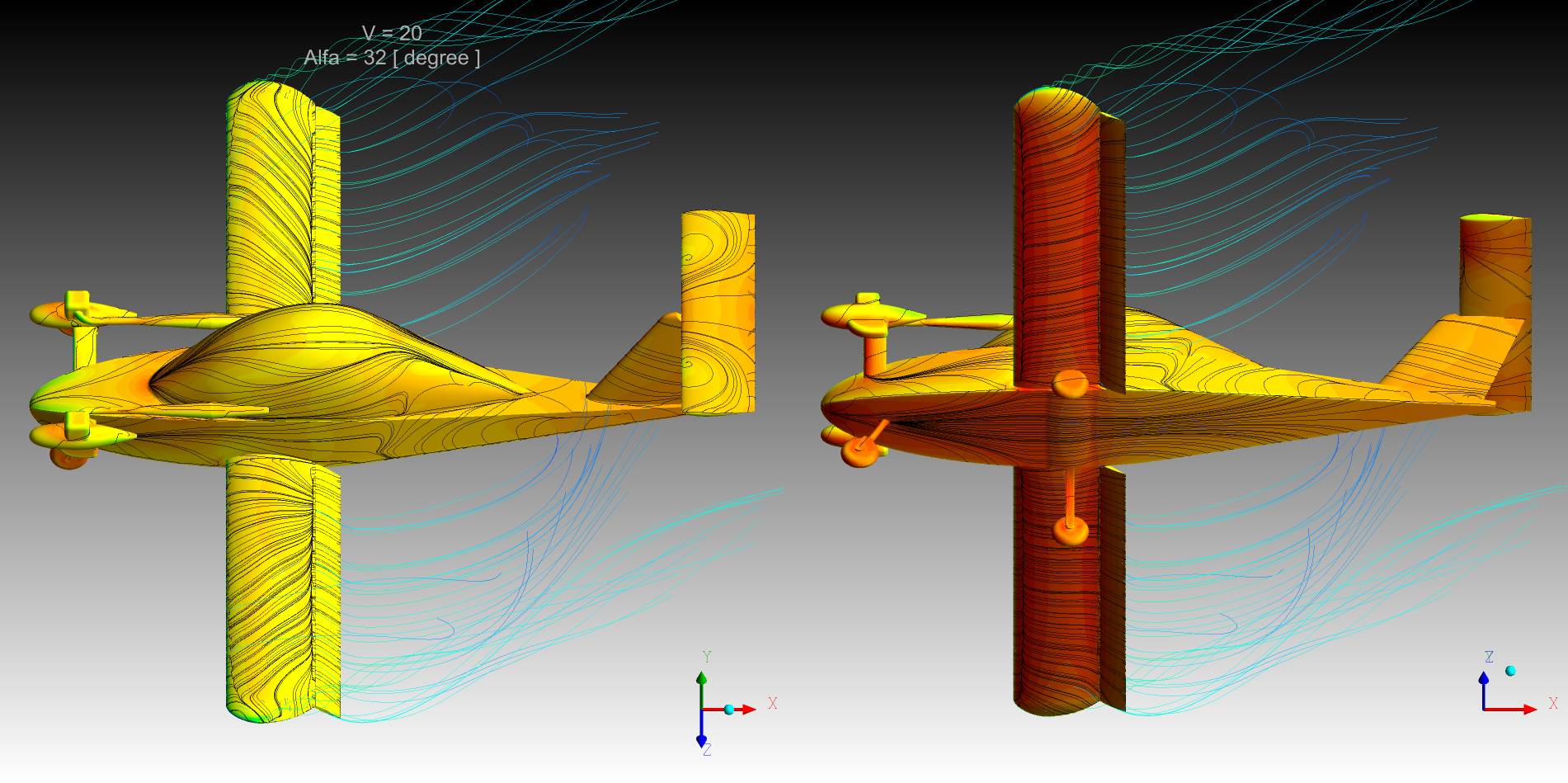

24,28,32



[IgorSher]

Спасибо Большое Fa-Fa.

Я открыл все снимки в отдельном окне и запуская слайд-шоу
можно видеть как развивается срыв у корня. Как горизонтальное оперение входит в тень срыва...



[IgorSher]

Буду очень признателен, если покажете снимки
вид сбоку ( такие как в постах № 66, 67 и т.д.)
Несколько снимков угол 12,14,16,18,20 градусов.
Конечно, если у Вас будет время.
Большое СПАСИБО!
С ув. Игорь.



[IgorSher]

Извиняюсь, кроме поста №66.



[Fa-Fa]

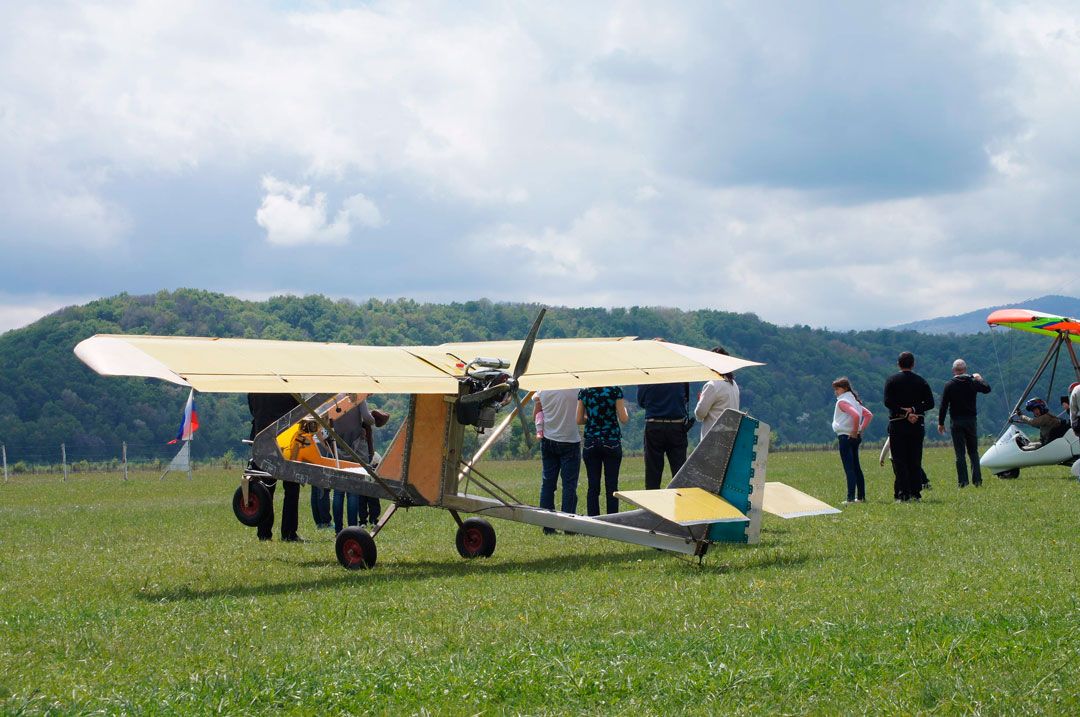

Подскажите, что это за самолет?



[Fa-Fa]

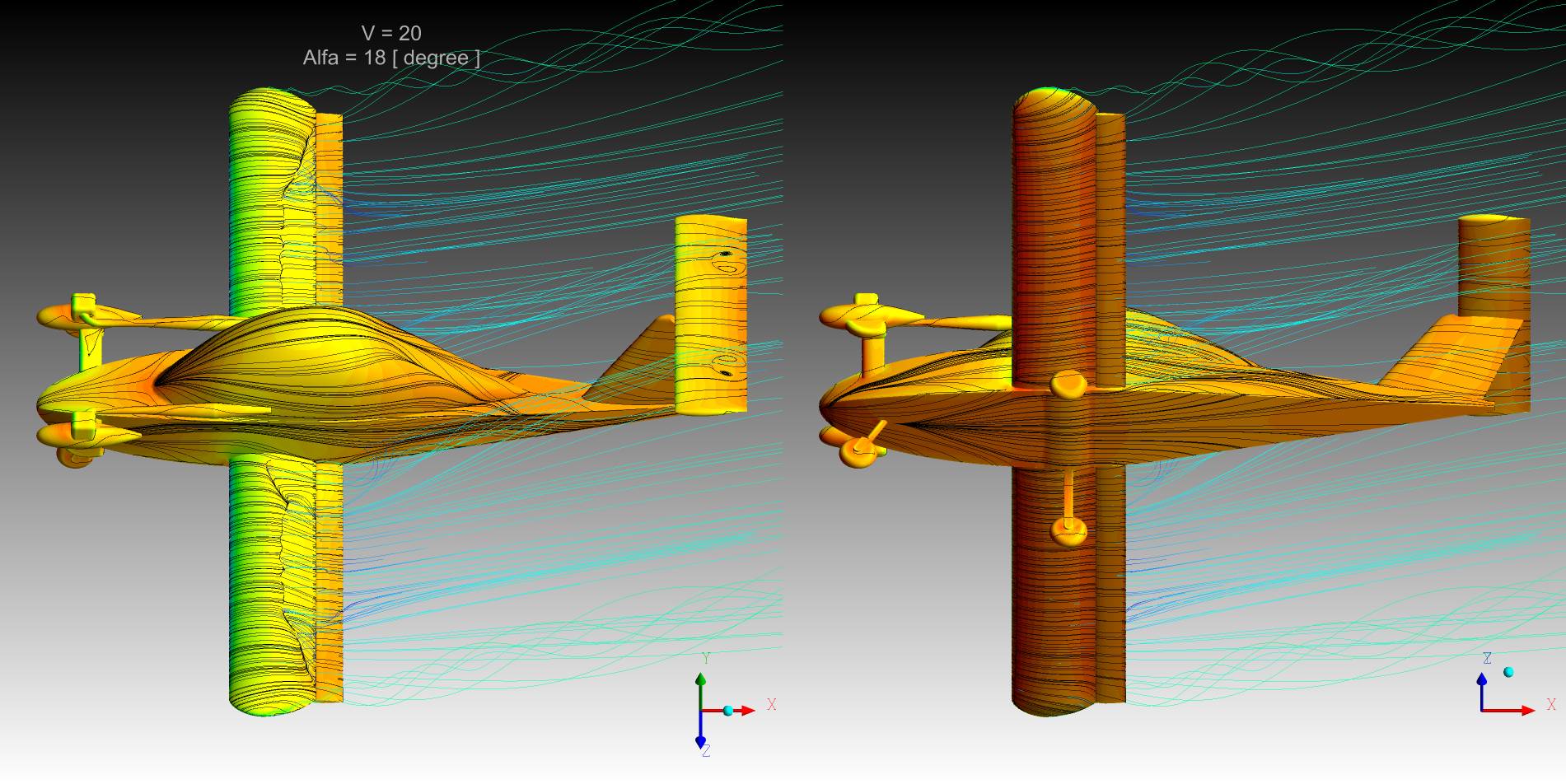

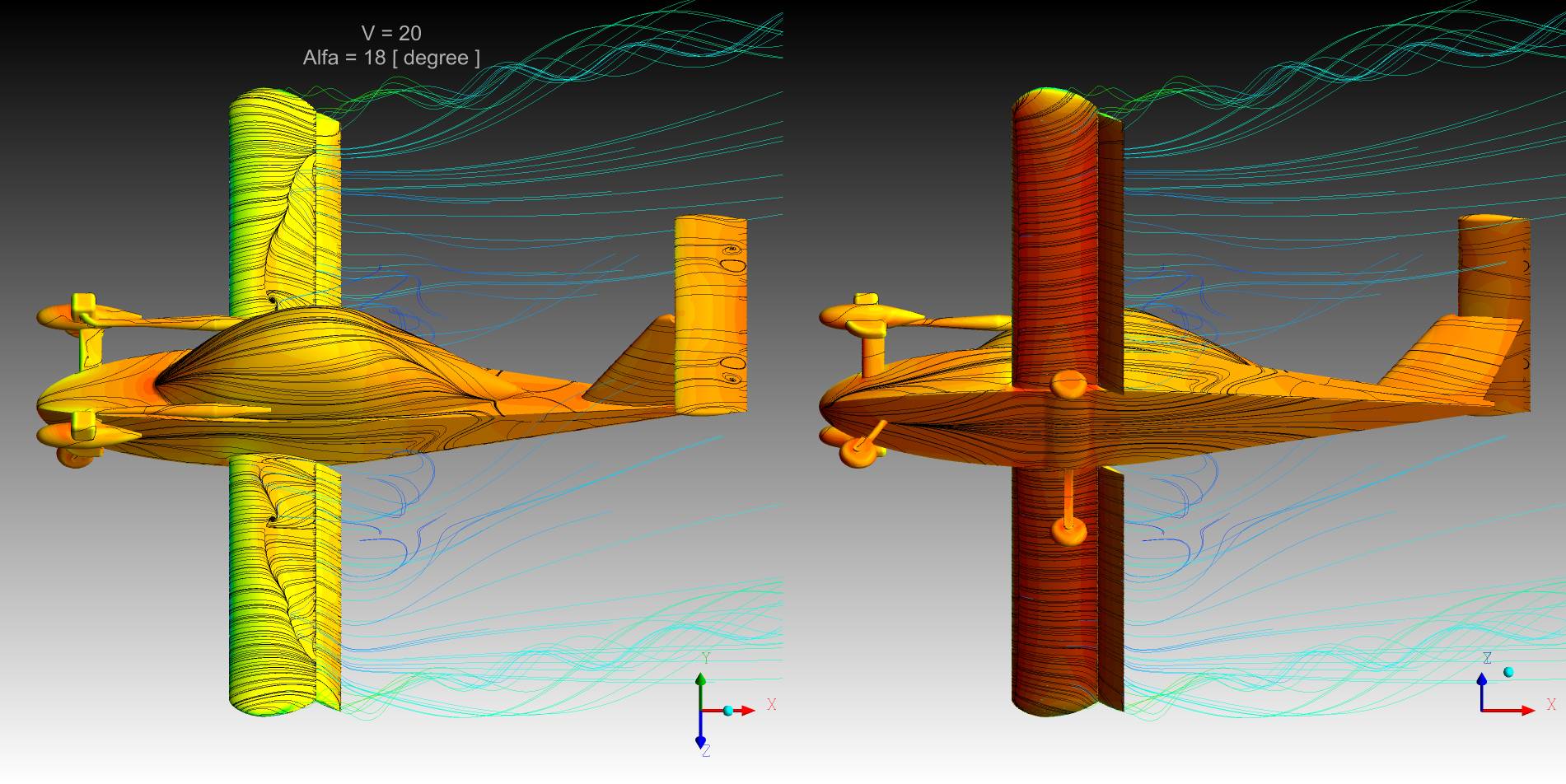

Закрылок=30 Альфа=18



[Fa-Fa]

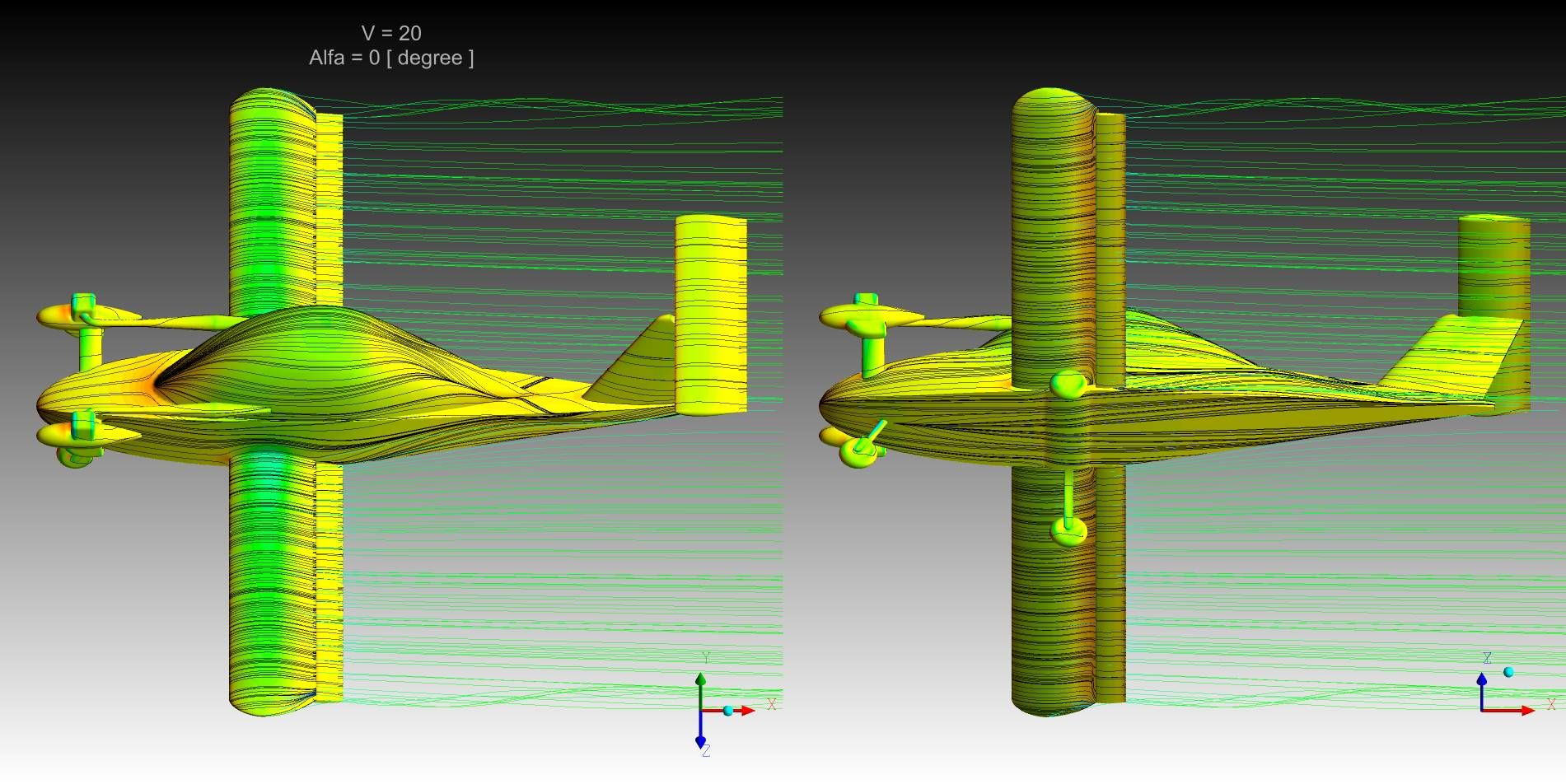

Закрылок=0

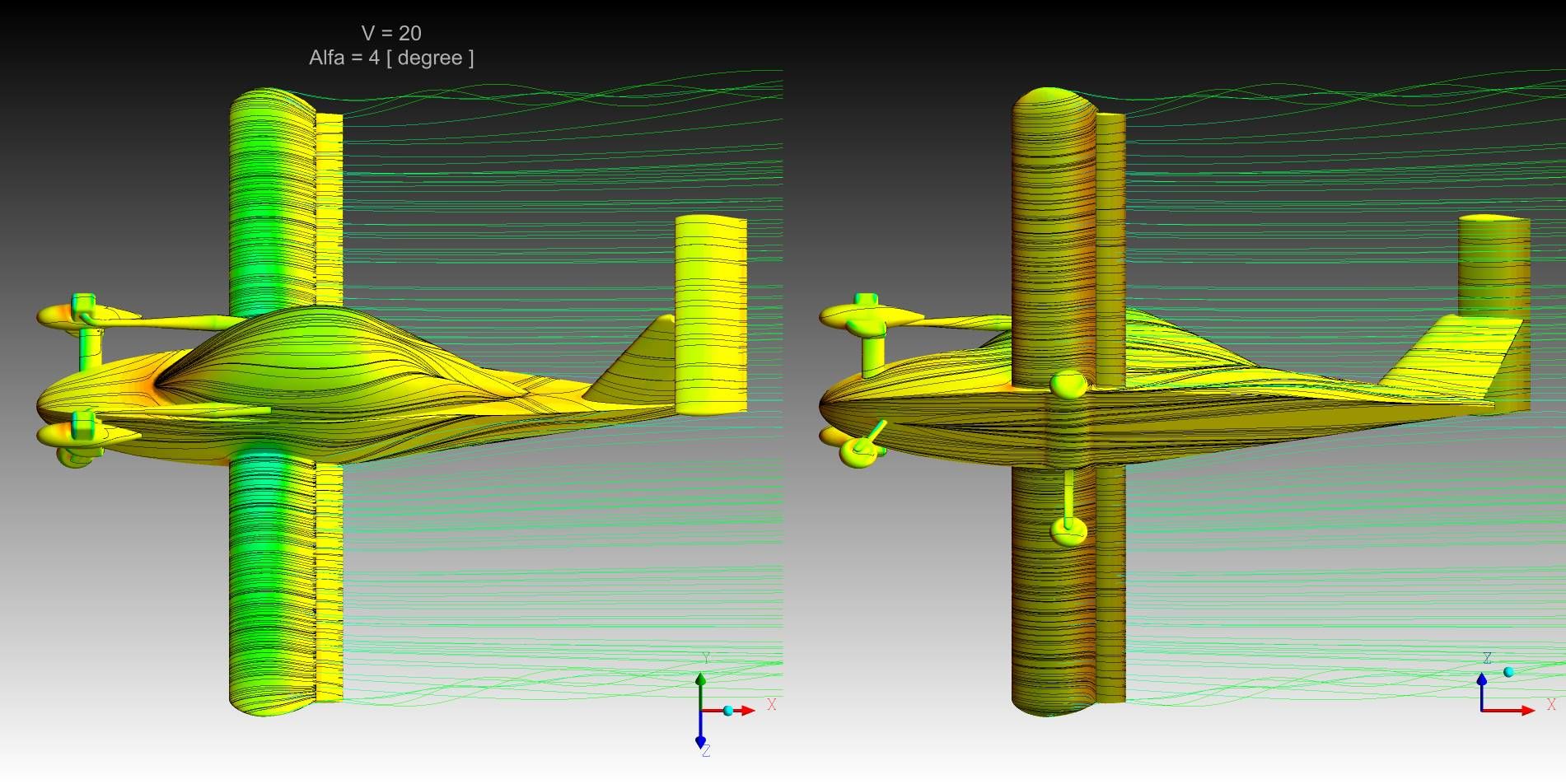

0,2,4



[Fa-Fa]

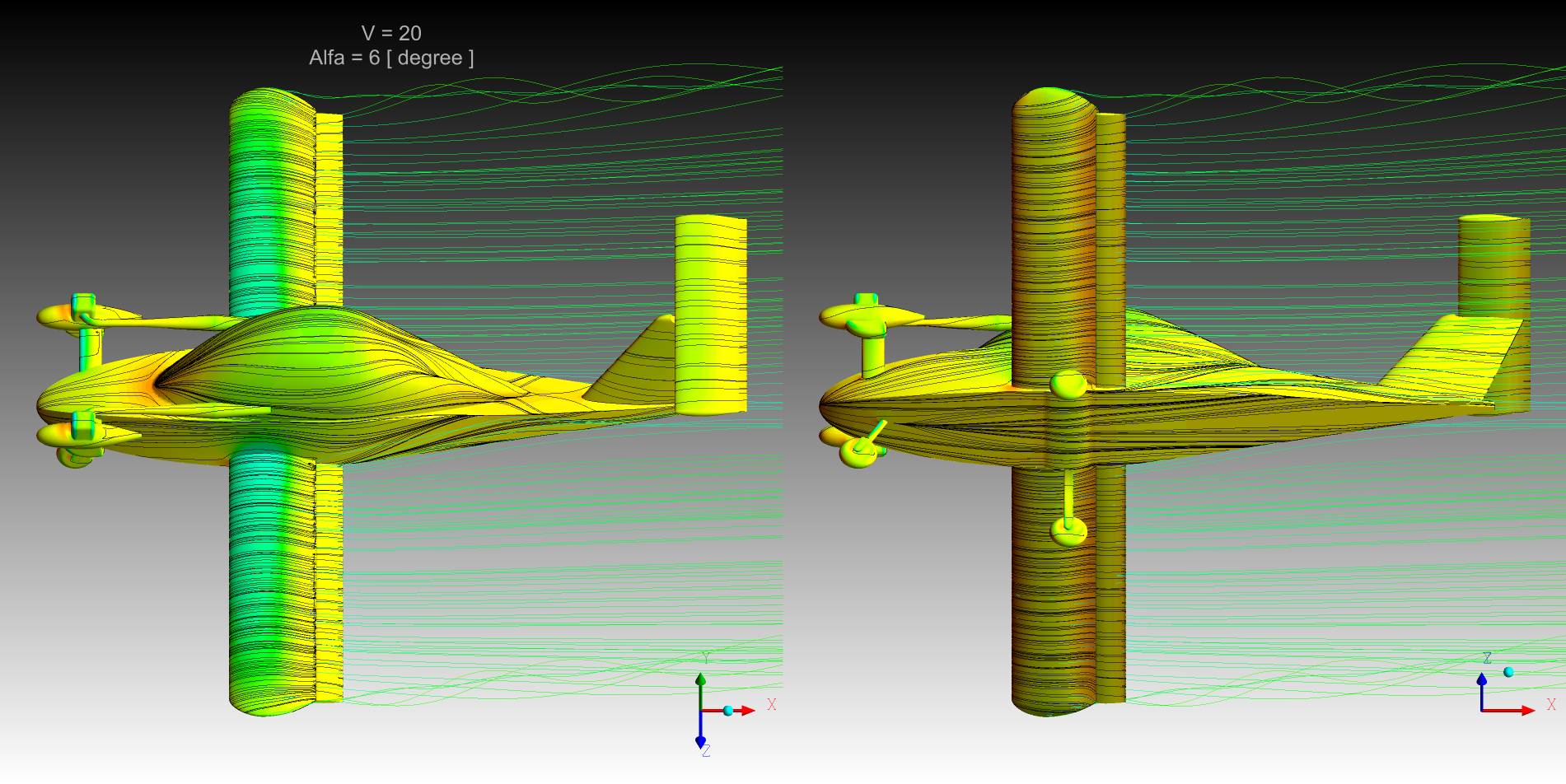

6,8,10



[Fa-Fa]

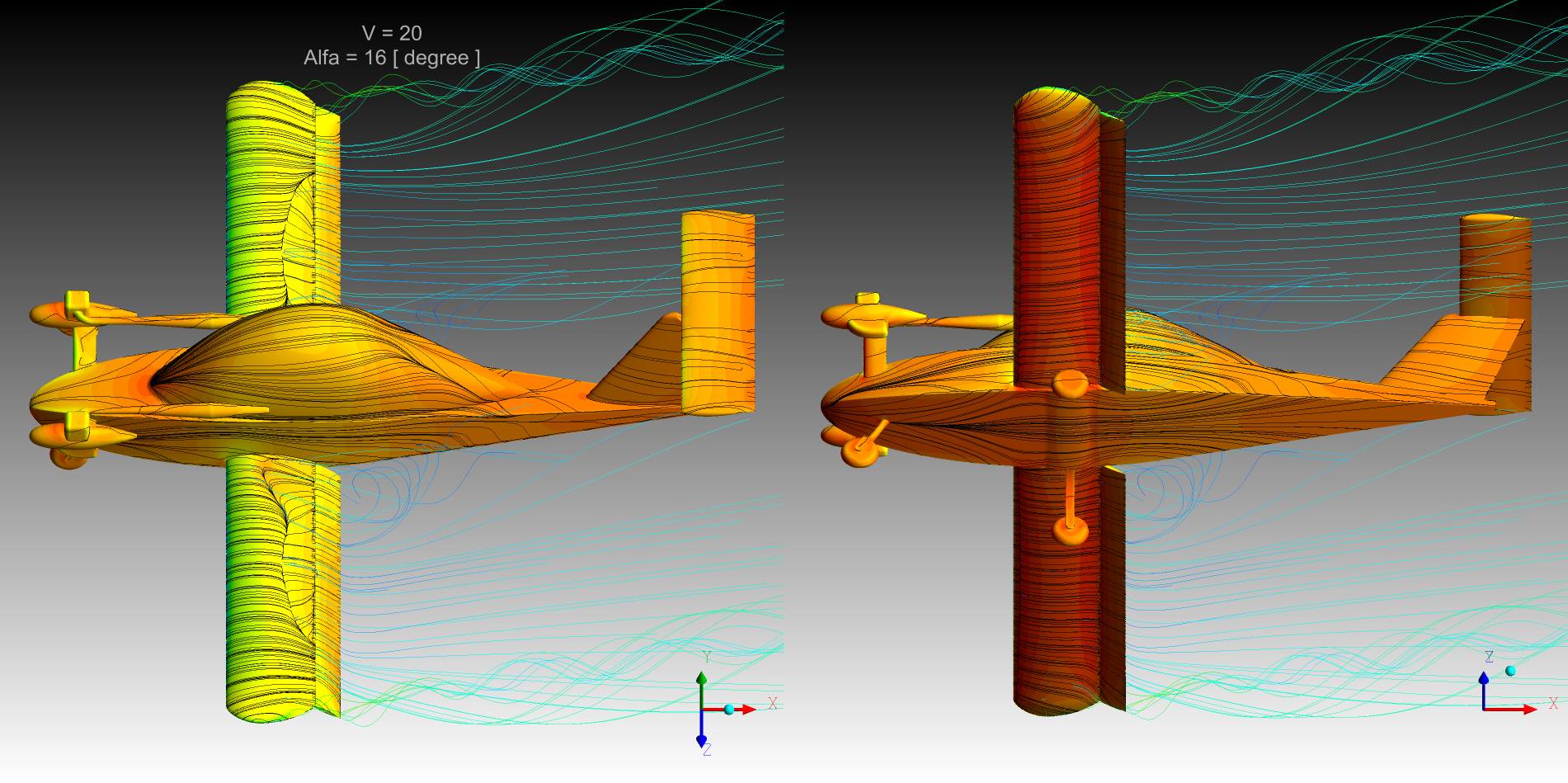

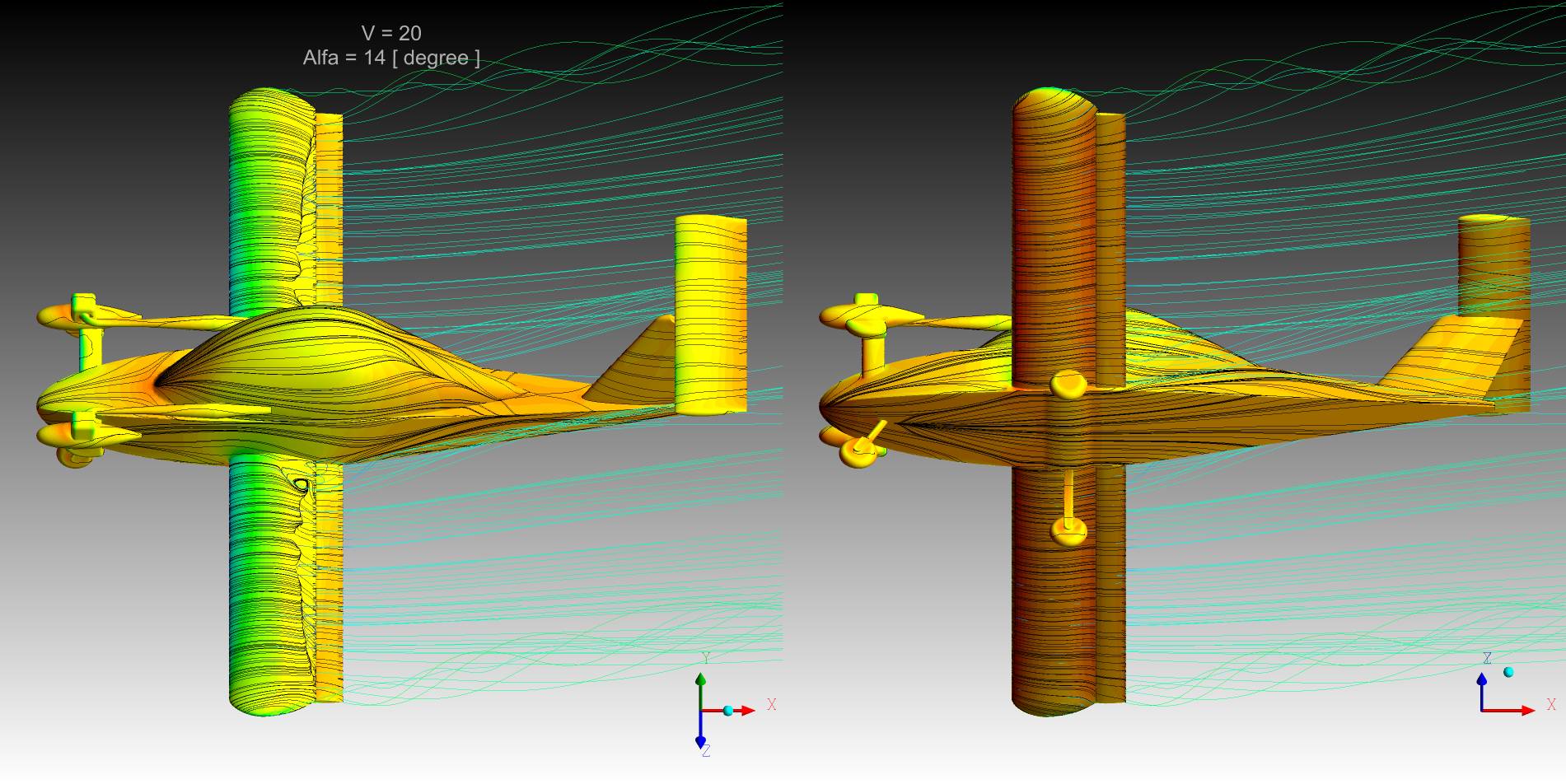

12,14,16



[Fa-Fa]

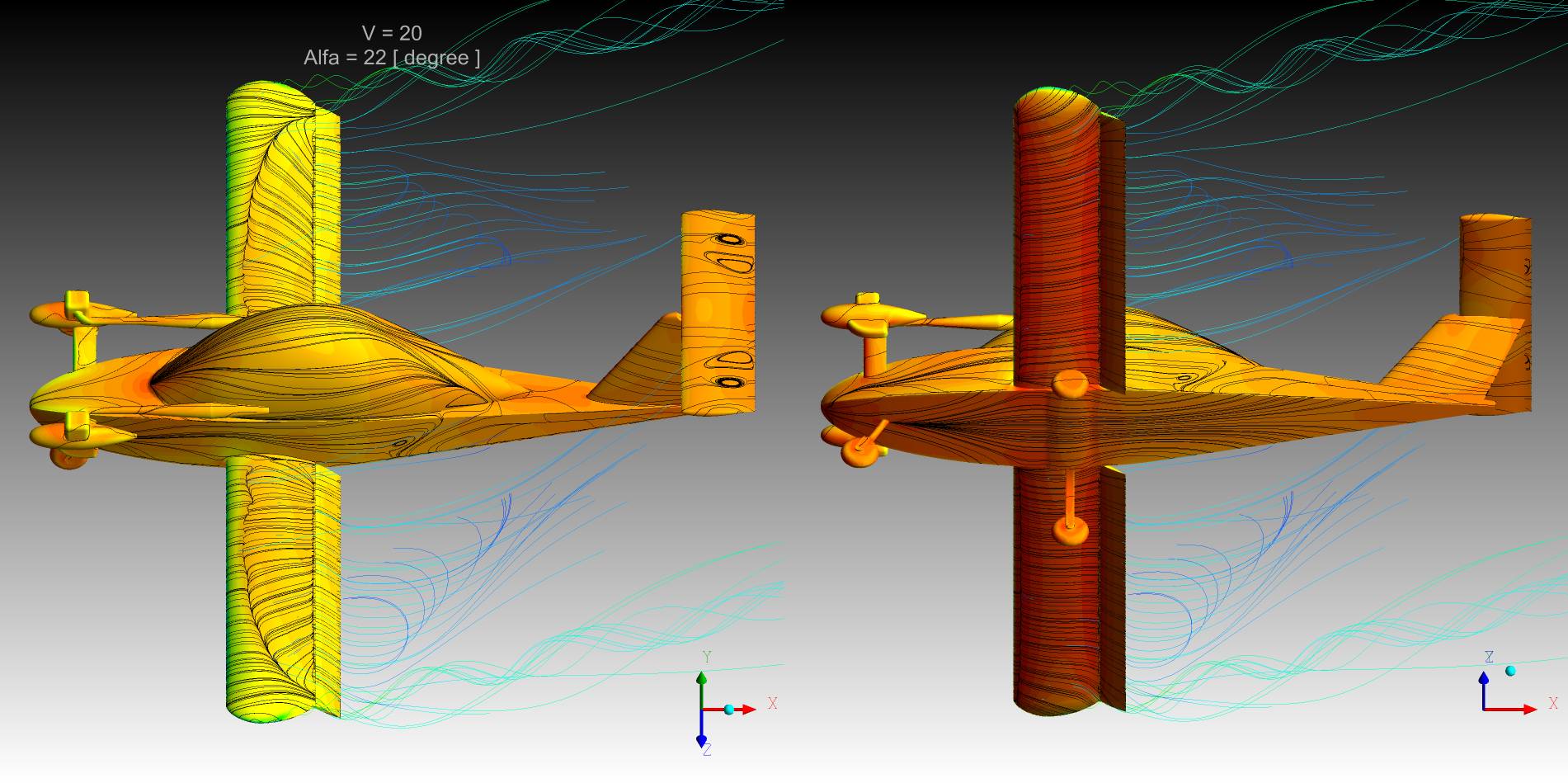

18,20,22



[Fa-Fa]

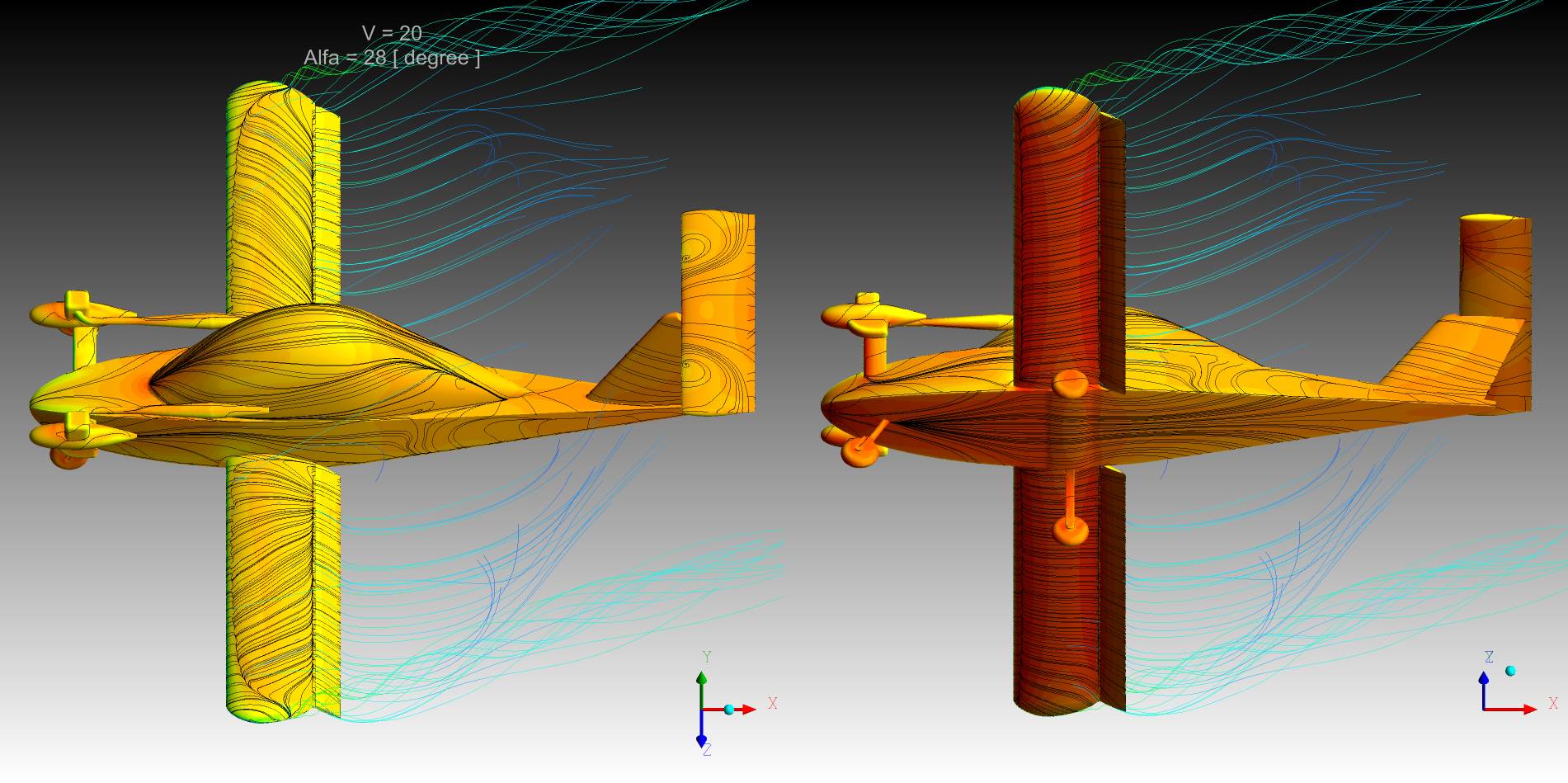

24,28,32



[Самолётчик]

А где влияние пропеллеров?
Картинки будут однозначно выглядеть по другому.



[IgorSher]

Думаю, что следует отдать уважение человеку, который
потратил своё время не для себя.
И не важно, кри-кри это или другой самолёт.
Чуть позже, когда-нибудь, думаю разберёмся и со
спутными струями от воздушных винтов, и перевёрнутые
положения, и скольжения...

А пока что и этого достаточно.
Большое СПАСИБО Fa-Fa.
С ув. Игорь.



[А17]

Спасибо за проделанную работу, единственно хотелось бы уточнить - на больших углах атаки, стабилизатор на кри-кри наверно будет не в нейтральном положении.



[Fa-Fa]

IgorSher перевернутый полёт (отрицательные альфа) не вопрос. После выходных всё будет, обработаю с рулями.
Пропеллер тоже не вопрос, почему нет.
Самолетчик спроси у Владимира Павловича Лапшина, сколько он в своей жизни продувал моделей с моделированием винта?
