Распиновка разъема Garmin AERA

[hinkar]

Коллеги, добрый день! Если у кого есть под рукой, подскажите какие пины есть TX1, RX1, TX2, RX2 в этой неведомой штуке?



[Scorpion-delta]

Под рукой нет. А по цвету не совпадают что-ли? Или нужно распиновку разъема на самом устройстве? Кстати по моделям они тоже различаются 24 и 18 pin. Вот пара ссылок где теоретически можно спросить:

Garmin aera 660 and XP11

Hey everyone! I had posed the question asking if anyone had luck getting the aera 660 to work with XP11 and no one seemed to have answers..only referring to a 795/96. Well, with some tinkering I was able to get it to work - so here is a guide. A couple things youll need: 1. Garmin Aera 660 http:/...

forums.x-plane.org

D100 + Garmin Aera 500 serial connection

We are having hard time trying to make Garmin Aera 500 talk to Dynon D-100 over serial connection. We don't have HS-34, so the connection has to be done directly to Dynon D-100 unit. We connected the yellow wire from the Dynon-supplied D-100 harness (goes to pin 22 of the DB25 connector) to the...

forum.flydynon.com

Maintenance & Avionics - Garmin Aera 795 pinout

Forums: Maintenance & Avionics - Garmin Aera 795 pinout

www.euroga.org

Но мне кажется проще найти где-нибудь подходящий держатель со шнуром и прозвонить тестером и соотнести по цветам из вашей схемы.

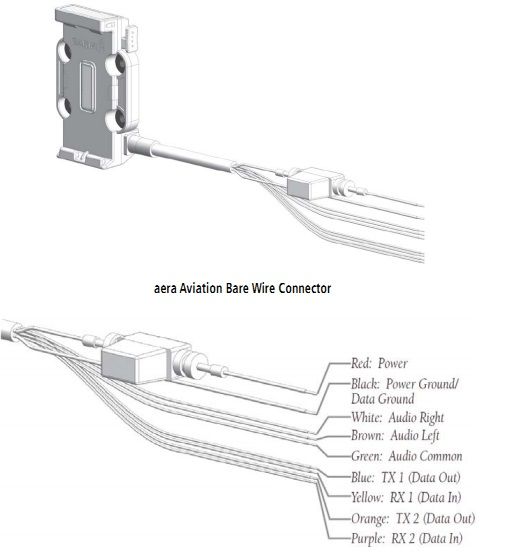

Картинки отсюда: Garmin pin charts



[hinkar]

Очень круто! Спасибо большое, помогло)
