Кто работает с SolidWorks - заходи!

ак в процессе работы проще вращать, масштабировать и т.д.

Имеется ввиду как крутить и приближать на экране? Про это рассказать?

Не совсем. Как обычно, это понятно - через менюшку выбираем как крутить. А как не открывая меню, клавишами какими, что ли...

Не совсем. Как обычно, это понятно - через менюшку выбираем как крутить. А как не открывая меню, клавишами какими, что ли...
-Ближе дальше крутим колесико на мышке
- Вращать модель нажимаем на колесико на мышке и двигаем мышку при зажатом колесике.
- Влево, вправо, вверх, вниз, перемещать модель по экрану нажимаем клавишу контрл , нажимаем колесико на мышке все держим нажато и двигаем мышку.

Что значит смасштабировать эскиз?????Вы хотите в эскизе размеры смасштабировать? Даже в теории это уже будут не размеры а какая то фигня. Размер имеет числовое значение. Числовое значение не масштабируется. Оно может быть только другим числовым значением. Смасштабировать можно только безразмерный эскиз. Но зачем он нужен? если можно сразу сделать размеры такими какие Вам нужны. Их все равно проставлять придется.
Кто создавал модели в SkethcUp меня поймет. Там это очень просто, и кстати полезно. Иногда чтобы поставить конкретный размер, нужно сначала покрутить модель, с разных сторон посмотреть. Переходя в солид я поначалу тосковал по этой возможности. До сих пор мне не хватает некоторых "кайфушек".

Кто создавал модели в SkethcUp меня поймет.

Если Вы создадите отдельную ветку о SkethcUp и научите работать в этой программе, будет Вам хвала и большое уважение.

Эта ветка о SolidWorks.

Для L 13.
Будет ли урок развёртывания детали из листового металла двоякой кривизны в логопрессе?

Если нужно сделаем такой урок. Но все постепенно. Еще много важных вещей нужно рассказать. Уроков будет еще очень много.

сли из эскиза сделать блок, то его можно как угодно масштабировать.

Покажите пожалуйста образмеренный смасштабированный блок. Прин скрином.
Возможно мы по разному поняли вопрос.
Я вот что имел ввиду.

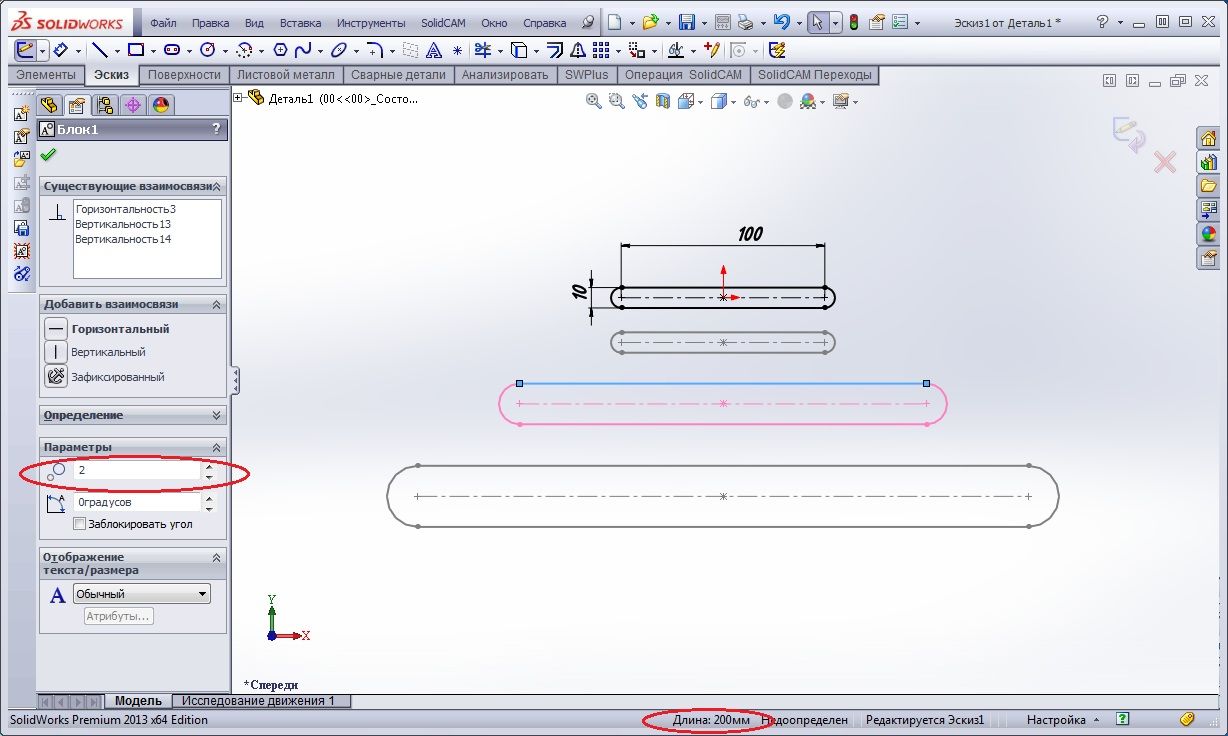

Сверху образмеренный эскиз, ниже  - созданный из этого эскиза блок, третий - этот же блок с масштабным коэффициентом 2, четвертый - с коэффициентом 3.


Вложения

  • 123_056.jpg
    103,3 КБ · Просмотры: 77
Сижу, просматриваю уроки, записанные Антоном.
В принципе, для человека, который хотя бы знаком с основами Солида, уроки приподносятся доступным языком - во всяком случае у меня повторение действий Антона затруднения не вызывет 🙂
Для меня стали познавательны уроки про сварные конструкции (ну, просто никогда не сталкивался), про сборки (сталкивался, но делал их более трудоемко).
Антон радует регулярностью рассылок.

По поводу бесплатных уроков (в том числе и на англоязычных ресурсах) - ну да, в свое время пользы много принесли, хотя встроенная "обучалка" лично мне больше пользы принесла, и вроде как из версии в версию перечень встроенных уроков увеличивается, но некоторые "приемчики", которые показывает Антон, здорово облегчают жизнь простого "чайника" 🙂 Например, для меня такой полезность стало создание своего металлопроката - куда сохранить, с каким расширением и т.д.

Например, для меня такой полезность стало создание своего металлопроката - куда сохранить, с каким расширением и т.д.

Ещё создание своих материалов и управление их свойствами.

как поменять оси ??? Ну например  х на у
Присоединяюсь, не сочтите за труд, в двух словах где копать. Триаду эскиза получилось сориентировать как надо, по осям проблема.
Опять же не совсем понятен смысл вопроса...
1. если изначально случайно нарисовали исходный эскиз не на той плоскости, то ее (плоскость) можно поменять, при этом возможно придется "перепривязать" эскиз.
2. можно добавить дополнительную систему координат - "вспомогательная геометрия-система координат" (для чего возможно придется создать дополнительный эскиз для ориентации осей)
3. если надо просто поменять направление вида, например "спереди" на "справа", то достаточно создать "новый вид" на виде "справа", и назовем его "спереди1"... Далее будем выбирать "спереди1" - и будем созерцать вид, который реально будет соответствовать виду справа, но не "спереди"...
я писал по памяти и, скорее всего, запутал всех, да и себя самого.

Опять же не совсем понятен смысл вопроса...

Нужно поменять местами оси Y и Z, оставив деталь неподвижной. Т.е. в левом нижнем углу.
2. можно добавить дополнительную систему координат - "вспомогательная геометрия-система координат" (для чего возможно придется создать дополнительный эскиз для ориентации осей)
Можно, но главная ск остается неизменной, как-то всё это через копенгаген получается.

Вопрос к сегодняшнему уроку. Как образмерить развёртку? То есть создать не изображение на чертеже, а таблицу. К чему привязывать размеры? Можно ли это сделать автоматически. Общий вопрос-можно ли с плоской кривой снять координаты точек, как сделать это с наименьшей потерей времени?

Здравствуйте! Нуждаюсь в совете, проблема такая:
Проектирую сейчас в SW 2006 механизм выпуска закрылков по типу того, что на скрине.



Задача -найти такие положения направляющих кронштейна, чтобы при обкатке по ним роликов закрылка получить нужную траекторию выдвижения. У меня не получается двигать закрылок в 3d-сборке так, чтобы ролики закрылка обкатывались каждый по своей кривой поверхности направляющей. Пока ролики только передвигаются каждый по своей прямой из начального в конечное положение  :-/
Подскажите какими сопряжениями можно добиться движения роликов по кривым??

Нужно отобразить в режиме сборки эскизы которыми построены эти детали. И сделать сопряжения пути. На закрылке будет привязка точка в эскизе центра ролика, на крыле эскиз пути проходящий по центру паза. Линия по центру. Если нету то до рисовать.  Сопряжения пути привязка. Все получится.
