так, чтобы ролики закрылка обкатывались каждый по своей кривой поверхности направляющей.

...И гора родит мышь? В Солидворксе Вы элементарно, соблюдая рекомендацию L-13, добьетесь результата, но в жизни схватите горя, не получив взамен даже копеечной разницы в несущих свойствах такой механизации.
Пардон, впрочем, за непрофильную реплику.



[L-13]

...И гора родит мышь? В Солидворксе Вы элементарно, соблюдая рекомендацию L-13, добьетесь результата, но в жизни схватите горя, не получив взамен даже копеечной разницы в несущих свойствах такой механизации.
Пардон, впрочем, за непрофильную реплику.

Согласен. Такие закрылки это только для условий завода. Идеально точно закрылок не изготовить. Идеально точно узлы на крыле не выставить. Нужна оснастка для выставления всего этого идеально. Или все будет клинить. Еще вопрос по усилиям выпуска. То же что получится нужно считать кинематику. Даже на бланиках такие и то иногда перекашивает и приходится тужиться при выпуске закрылков. Редко но бывает. Особенно на земле не в полете. А там углы меньше чем на фото.

Пока не испытаете не узнаете. Если не получилось. Ну значит не получилось. Цена вопроса крыло всего то. Пустяки.  🙂



[Stearman]

Спасибо за советы! Попробую завтра сделать как посоветовал L-13! Над целесообразностью тоже подумаю!



[alex-vld]

как поменять оси ??? Ну например  х на у

Присоединяюсь, не сочтите за труд, в двух словах где копать. Триаду эскиза получилось сориентировать как надо, по осям проблема.

Опять же не совсем понятен смысл вопроса...
1. если изначально случайно нарисовали исходный эскиз не на той плоскости, то ее (плоскость) можно поменять, при этом возможно придется "перепривязать" эскиз.
2. можно добавить дополнительную систему координат - "вспомогательная геометрия-система координат" (для чего возможно придется создать дополнительный эскиз для ориентации осей)
3. если надо просто поменять направление вида, например "спереди" на "справа", то достаточно создать "новый вид" на виде "справа", и назовем его "спереди1"... Далее будем выбирать "спереди1" - и будем созерцать вид, который реально будет соответствовать виду справа, но не "спереди"...
я писал по памяти и, скорее всего, запутал всех, да и себя самого.

Случайно присылают всю деталь нарисованную "на боку"
И нужно на нее g-code сообразить, а соображалка привязана к определенным осям. Вот и вопрос, как одним движением оси поменять.



[Dmi3y]

Ну так и разворачивайте в каме, для 2+оси самый простой кам CIMCO,90% работ можно выполнить им понимает dxf



[L-13]

Случайно присылают всю деталь нарисованную "на боку"
И нужно на нее g-code сообразить, а соображалка привязана к определенным осям. Вот и вопрос, как одним движением оси поменять.

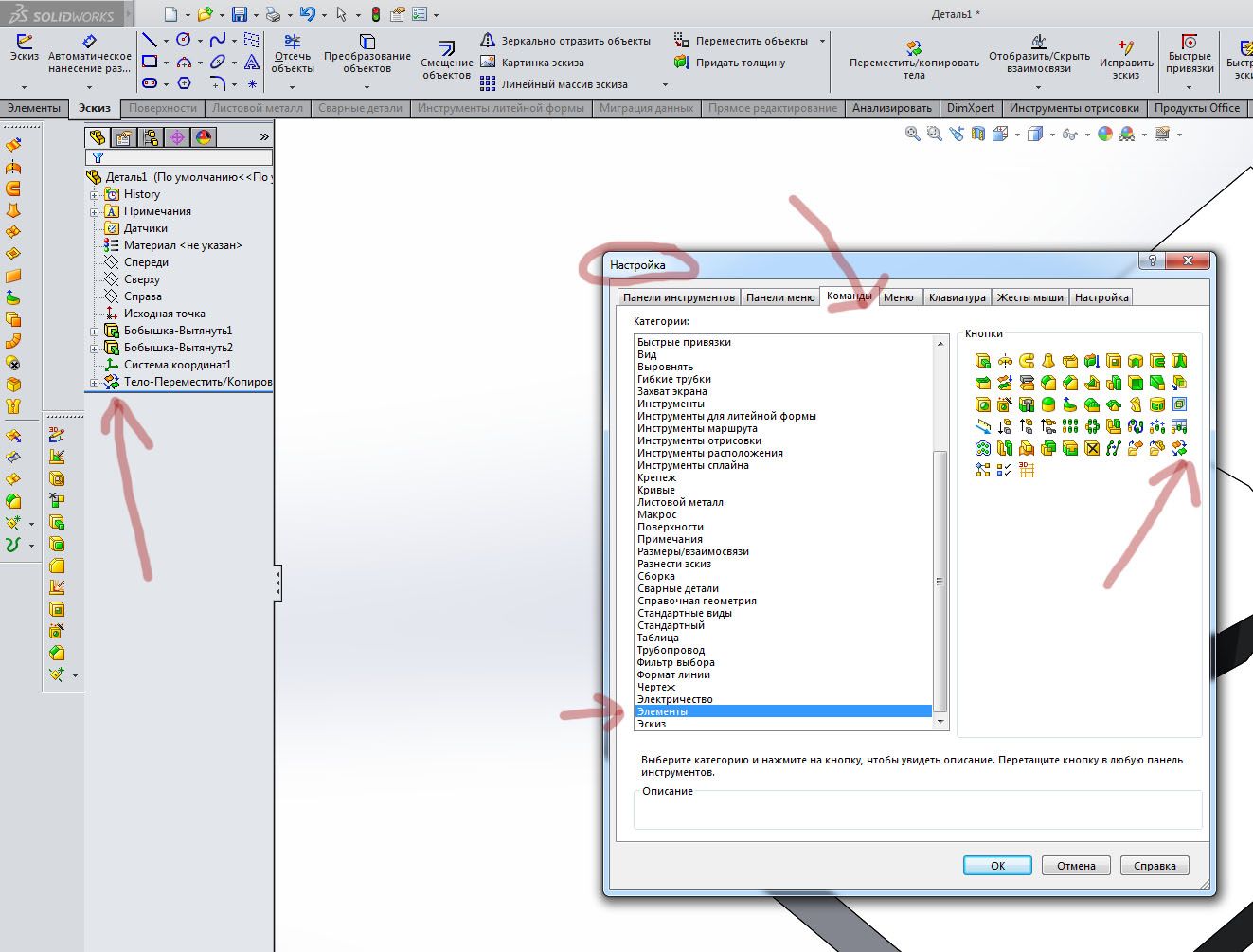

С помощью этой команды крутите как хотите деталь в файле детали.



[Dmi3y]

Только все это будет справедливо лишь для солида, а при переносе в кам деталь все равно будет развернута.правильней разворачивать в каме,это очень просто нужно только выбрать вокруг какой оси поворачивать,для смены х на у вокруг z



[L-13]

Только все это будет справедливо лишь для солида, а при переносе в кам деталь все равно будет развернута.правильней разворачивать в каме,это очень просто нужно только выбрать вокруг какой оси поворачивать,для смены х на у вокруг z

А вы уже так пробовали? У меня при экспорте положение сохраняется с учетом поворота.



[Dmi3y]

С каким камом работаете? В Edge cam, точно нужно вертеть.



[Dmi3y]

Все понял свою ошибку Вы фактически преобразуете тело, разворачивая как Вам надо(с телефона не разглядел), привязки в сборке сохраняются?Если так то это хорошо! но если потом надо деталь перепривязывать то лучше все таки разворачивать в каме как надо, тем более что обрабатывать возможно нужно будет не одну плоскость



[L-13]

Да привязки все сохраняются. Изменение положения детали в файле детали не влияет на сборку ни как.



[alex-vld]

Ну так и разворачивайте в каме, для 2+оси самый простой кам CIMCO,90% работ можно выполнить им понимает dxf

Camwork2014, итегрированный в солид...  Ковыряться в других нет желания, дорогое удовольствие 🙂



[andrey]

Случайно присылают всю деталь нарисованную "на боку"
И нужно на нее g-code сообразить, а соображалка привязана к определенным осям. Вот и вопрос, как одним движением оси поменять.

вот теперь понятно для чего все это надо было)))

Camwork2014, итегрированный в солид...

Я пользуюсь SolidCam  и Mastercam. и тот и другой пакет позволяют достаточно легко установить свой "ноль детали" и ориентировать оси как угодно независимо от общей системы координат (как вариант для СолидКама - необходимо создать дополнительный эскиз из двух отрезков под 90 градусов между собой, при задании ноля детали один из отрезков назначаешь Х, другой - Y,  Z подставляется автоматически), . Больше, чем уверен, что и Камворкс обладает аналогичной функцией.



[alex-vld]

Возможно функция и есть, бывает такое, вроде все пересмотришь, перепробуешь, а потом выясняется,
что на самом видном месте "галочку" забыли поставить 😉

А с новыми пакетами начинать возиться вобще лень, проще с уже изведанным хоть и через .опу 🙂

Случайно присылают всю деталь нарисованную "на боку"
И нужно на нее g-code сообразить, а соображалка привязана к определенным осям. Вот и вопрос, как одним движением оси поменять.

вот теперь понятно для чего все это надо было)))

Camwork2014, итегрированный в солид...

Я пользуюсь SolidCam  и Mastercam. и тот и другой пакет позволяют достаточно легко установить свой "ноль детали" и ориентировать оси как угодно независимо от общей системы координат (как вариант для СолидКама - необходимо создать дополнительный эскиз из двух отрезков под 90 градусов между собой, при задании ноля детали один из отрезков назначаешь Х, другой - Y,  Z подставляется автоматически), . Больше, чем уверен, что и Камворкс обладает аналогичной функцией.



[Dmi3y]

По поводу CIMCO скачать можно бесплатно с оф сайта после этого у Вас 30 дней на тест или для того чтобы найти кряк, кряк начиная с версии 5.50 подходит пока что ко всем последующим, Cimco по сути не является САМом это редактор с расширенными возможностями полезен даже при наличии САМа позволяет редактировать программы и отслеживать изменение траектории инструмента, с 3d моделями не работает, но зато в него можно запихнуть чертеж сделанный на основе модели и по нему сделать программу. По поводу разворота детали  для обработки, это базовый навык который нужен для работы с САМом(Вам ведь возможно понадобится обработать и другую сторону детали)Если вопрос терпит до понедельника то в понедельник могу показать как ворочать детали в  Edge Cam,на 100 процентов уверен что никаких галочек для этого ставить не надо в любом САМе 😉



[Dmi3y]

В общем как обещал про позиционирование детали в Edge Cam

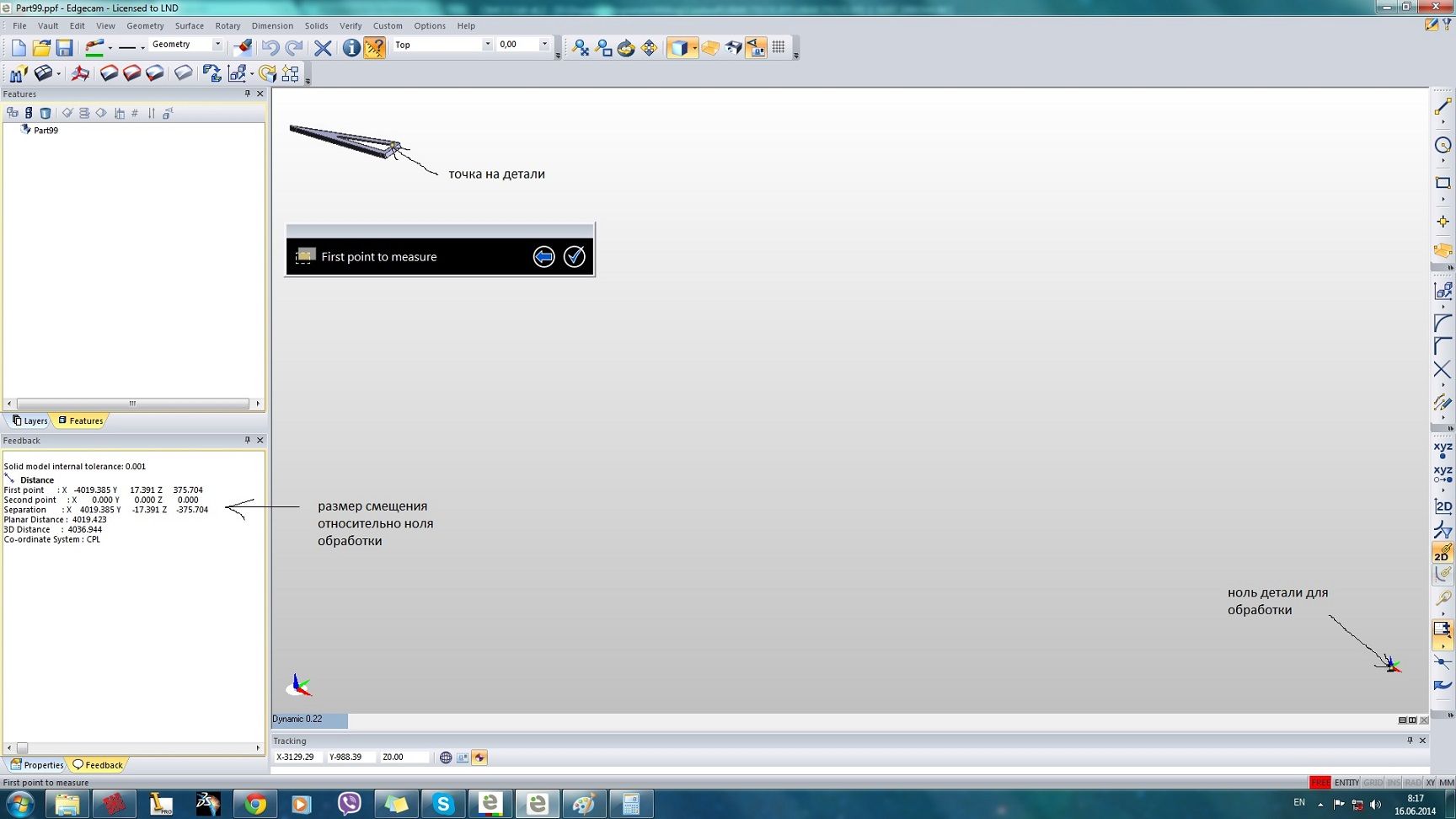

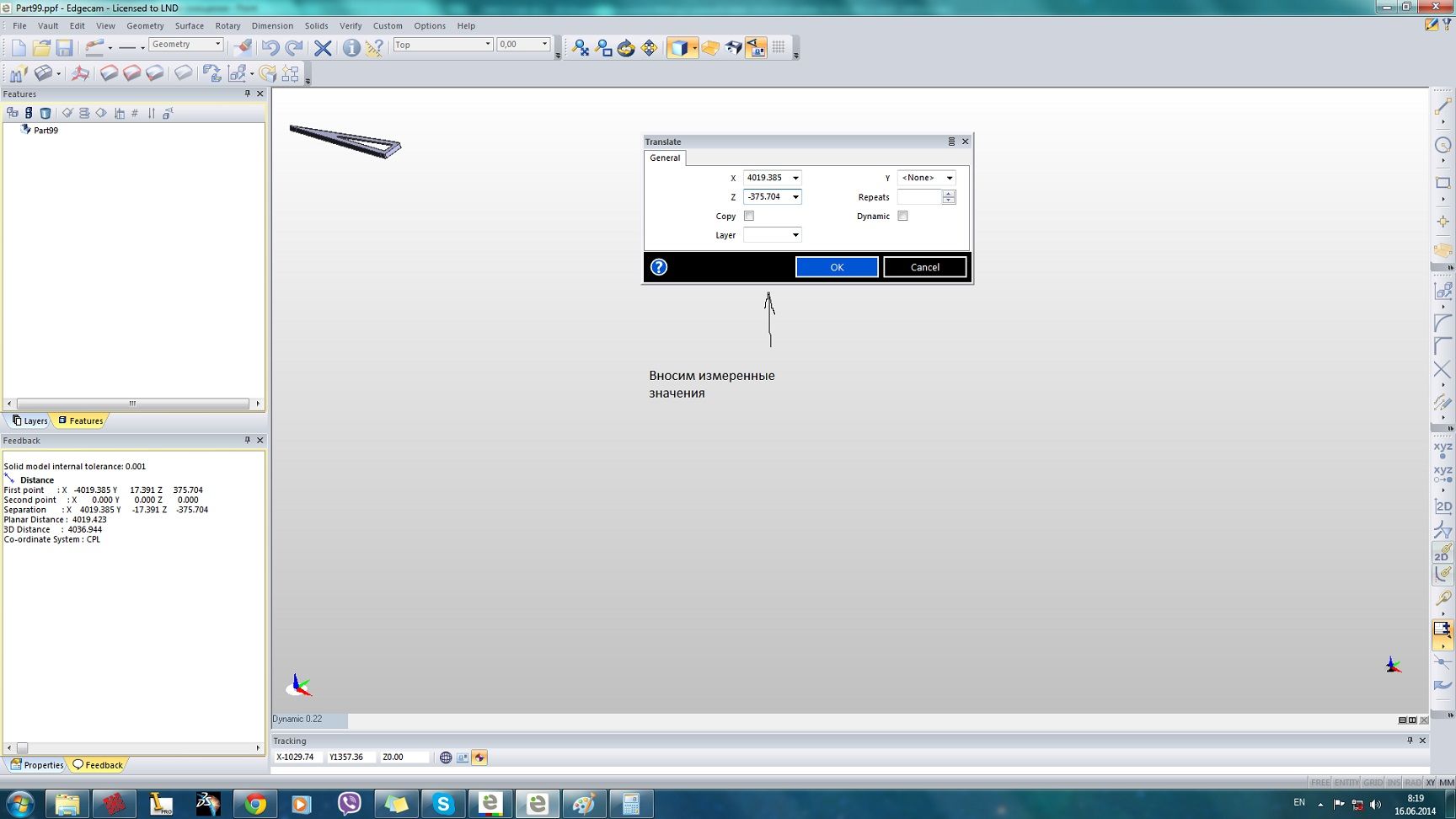

Для начала измеряем расстояние от базовой точки детали до ноля обработки



[Dmi3y]

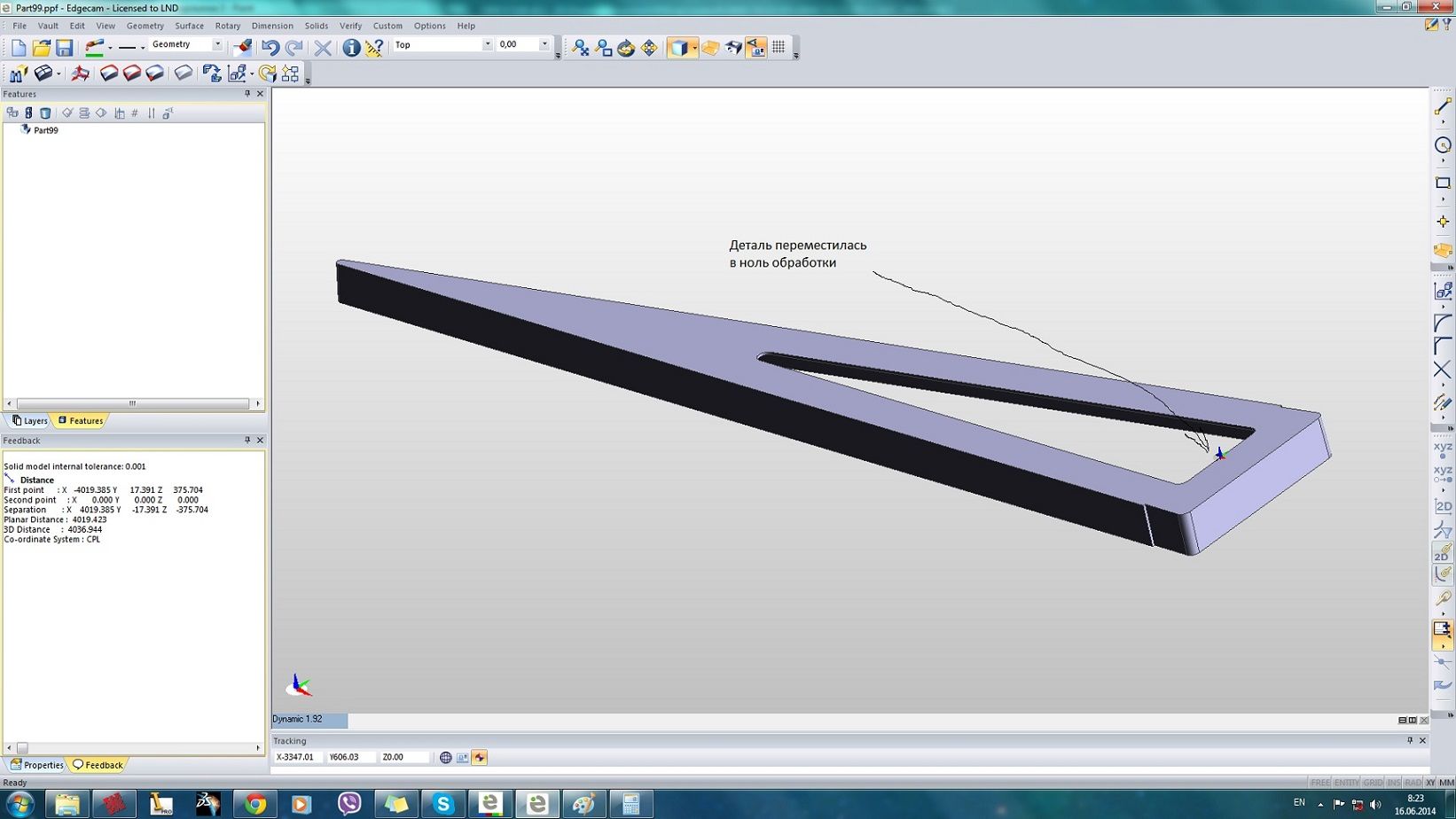

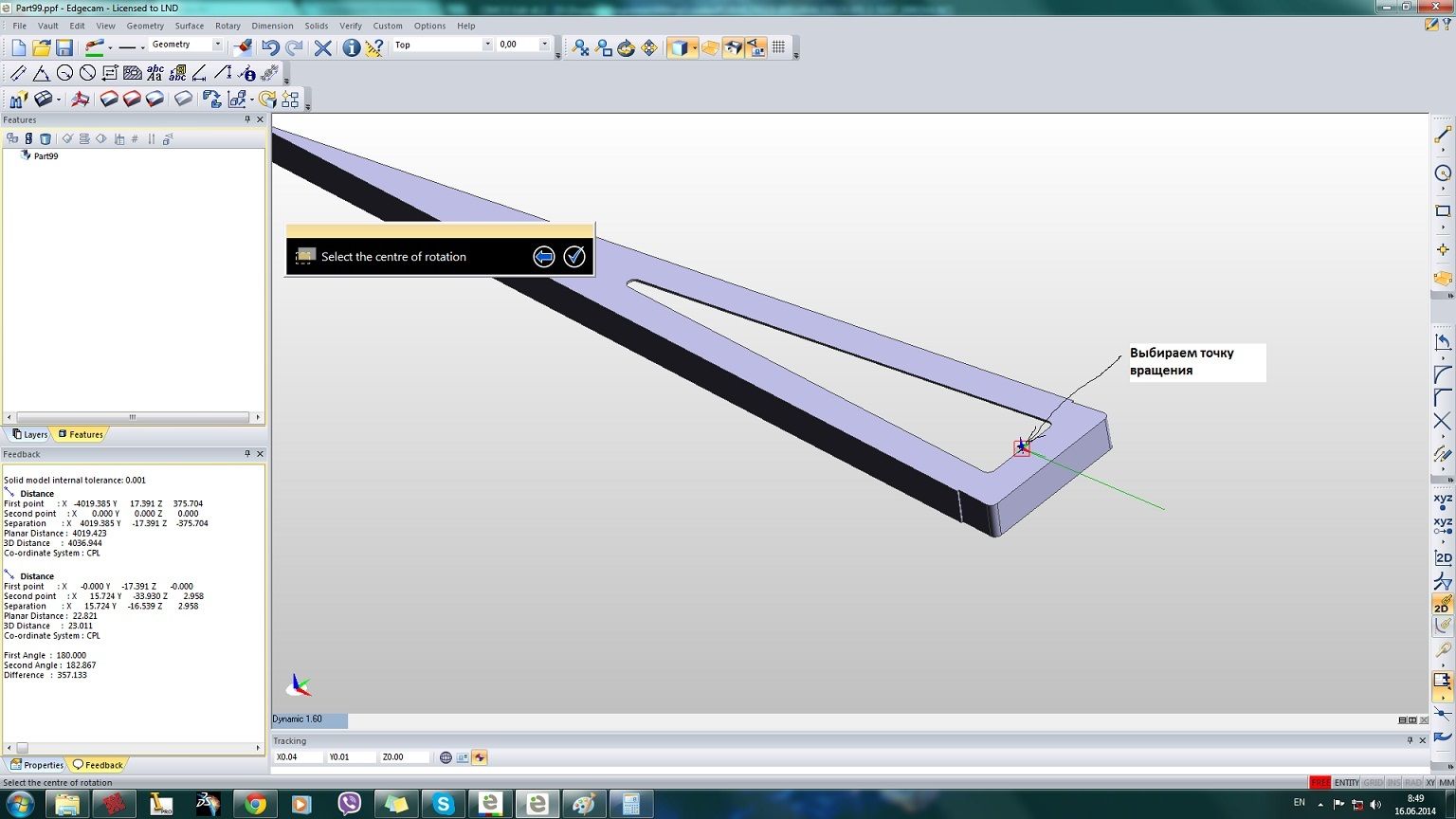

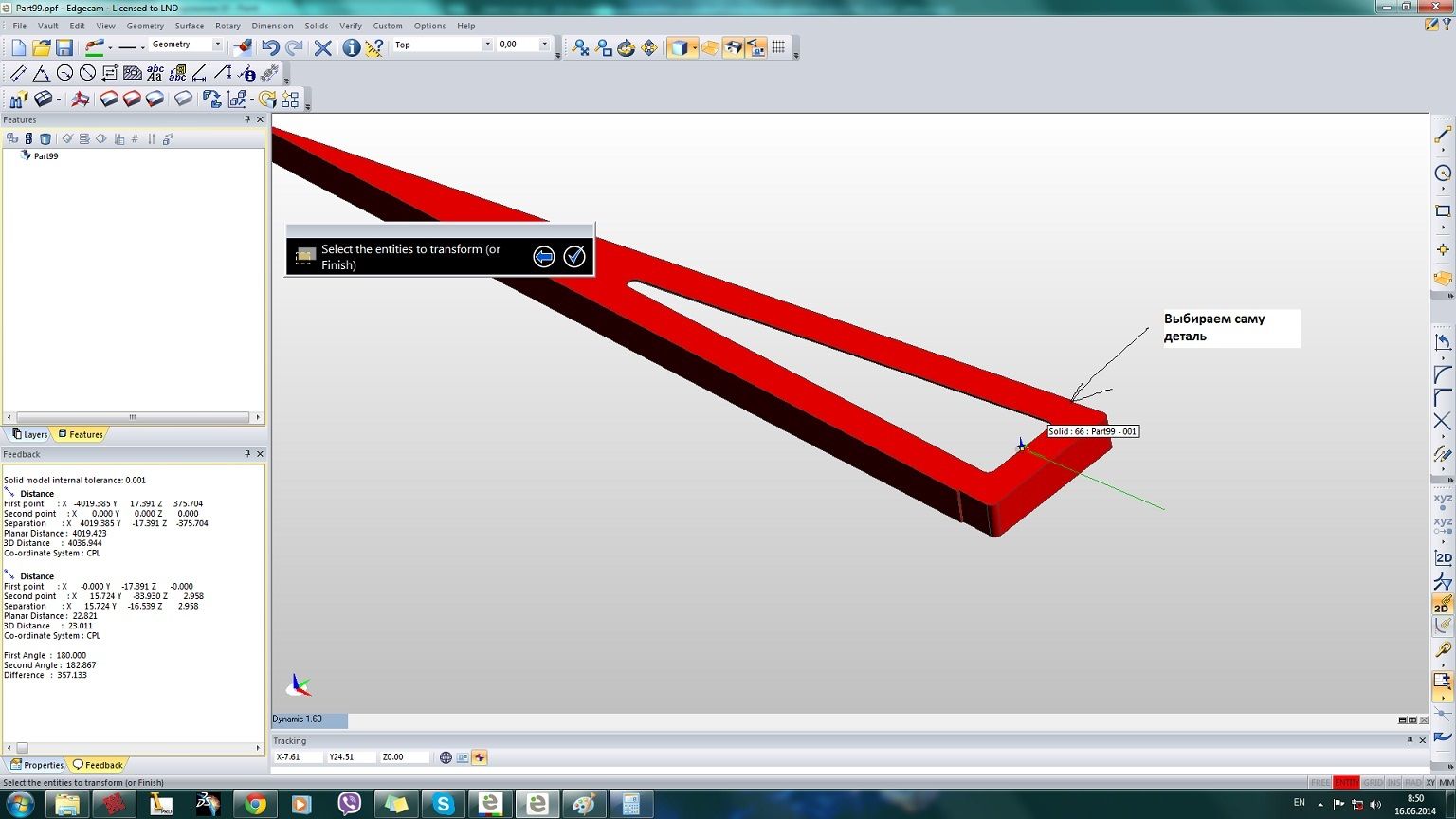

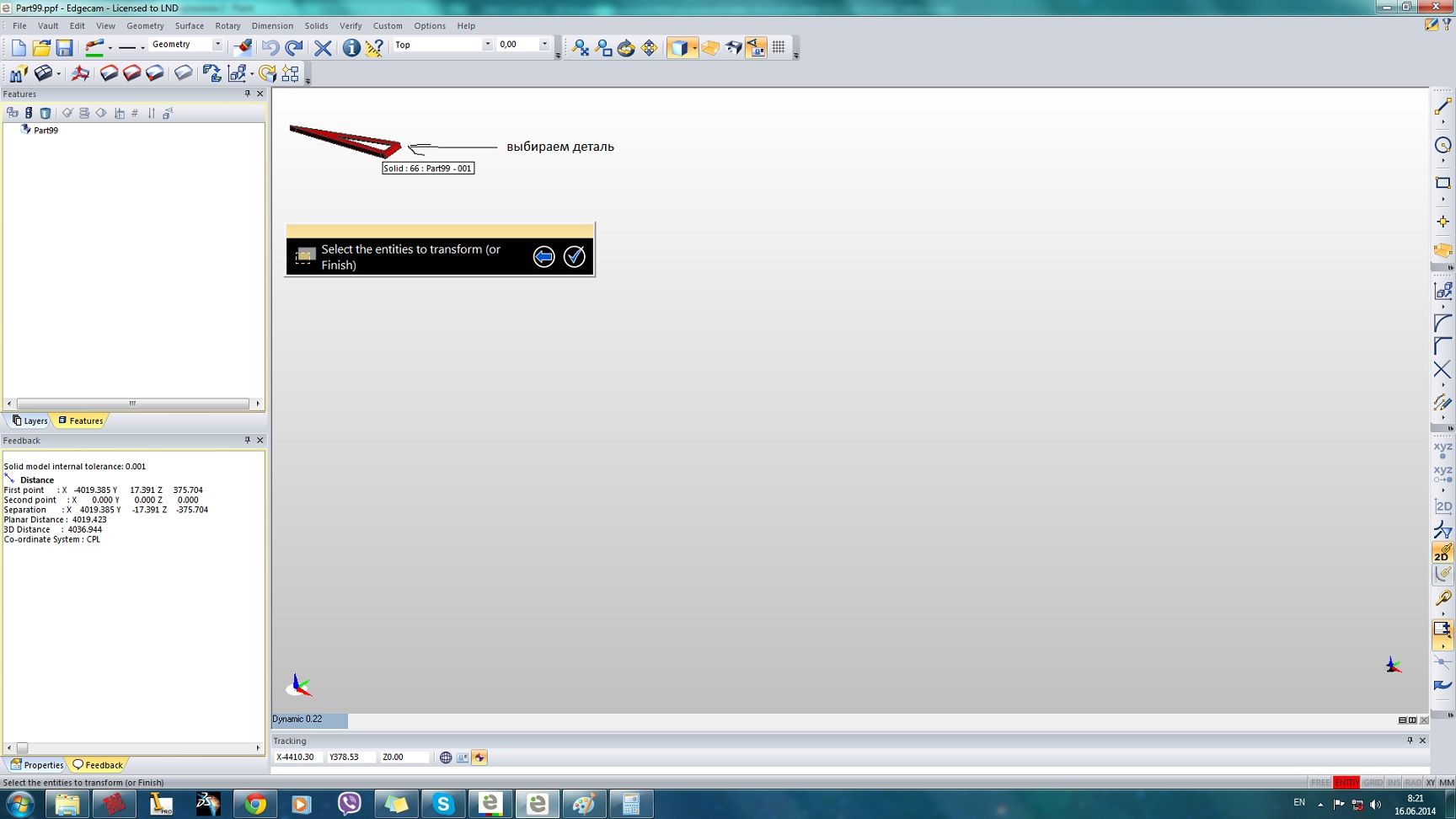

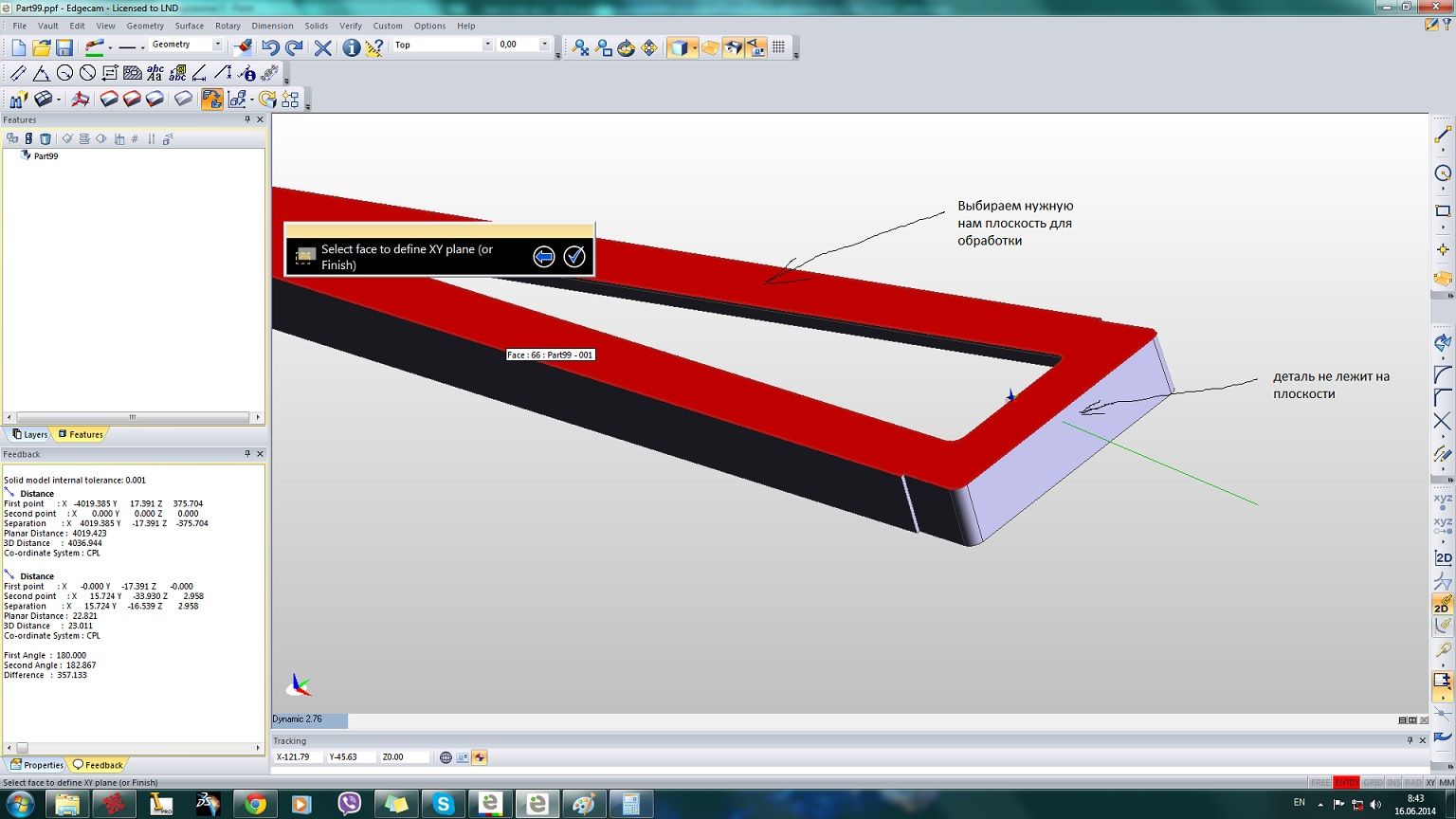

Выбираем деталь, переносим



[Dmi3y]

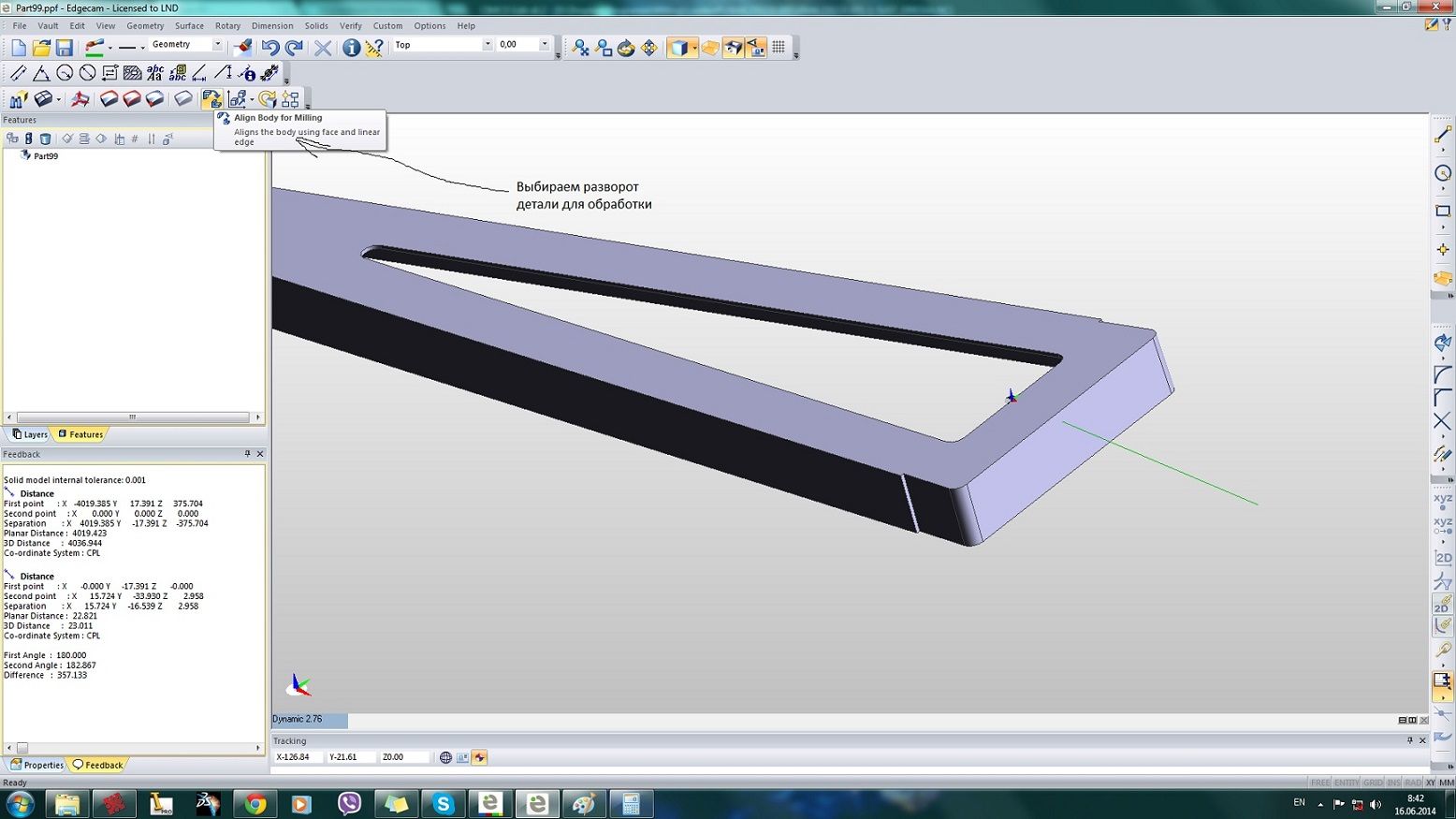

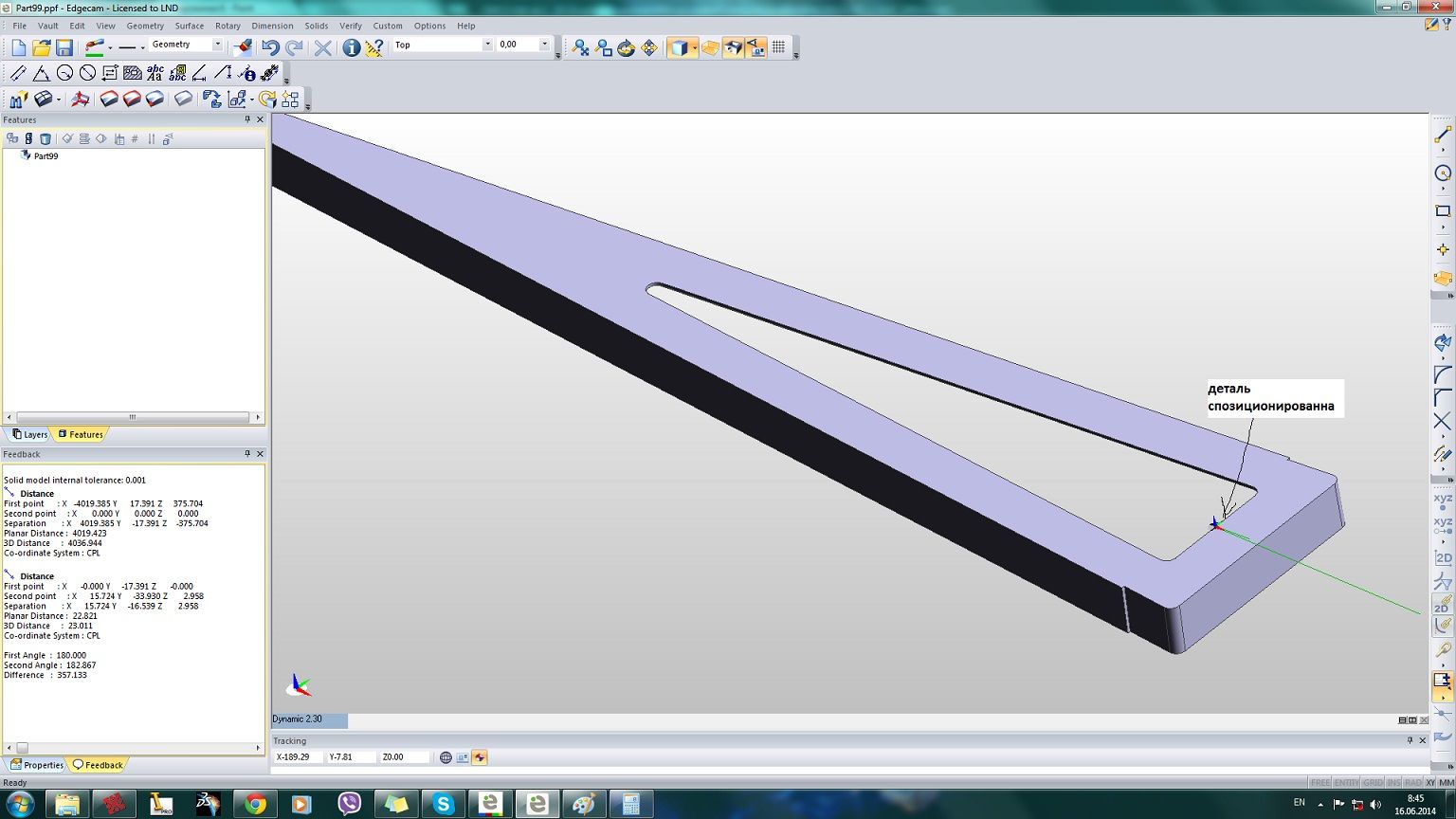

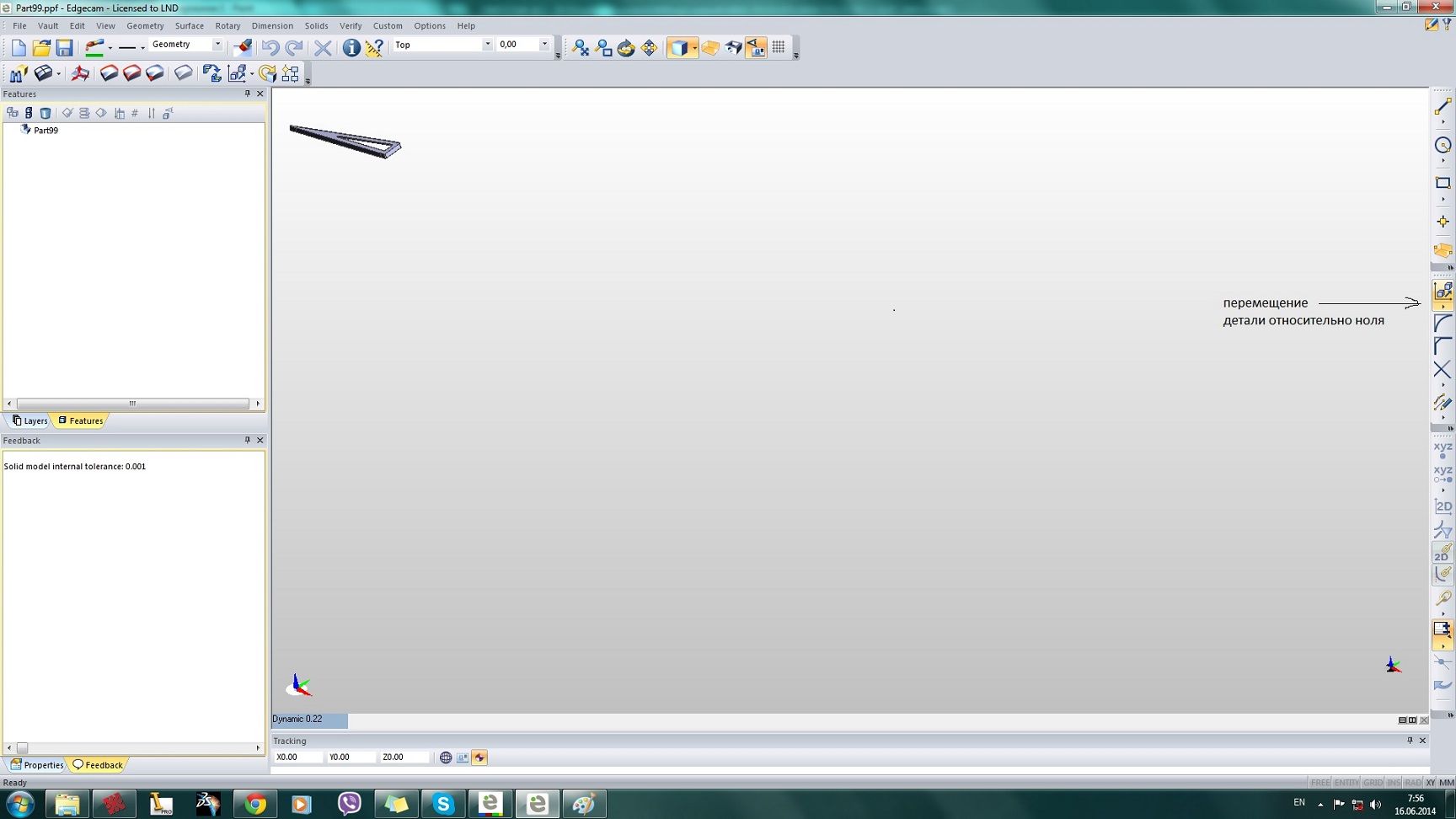

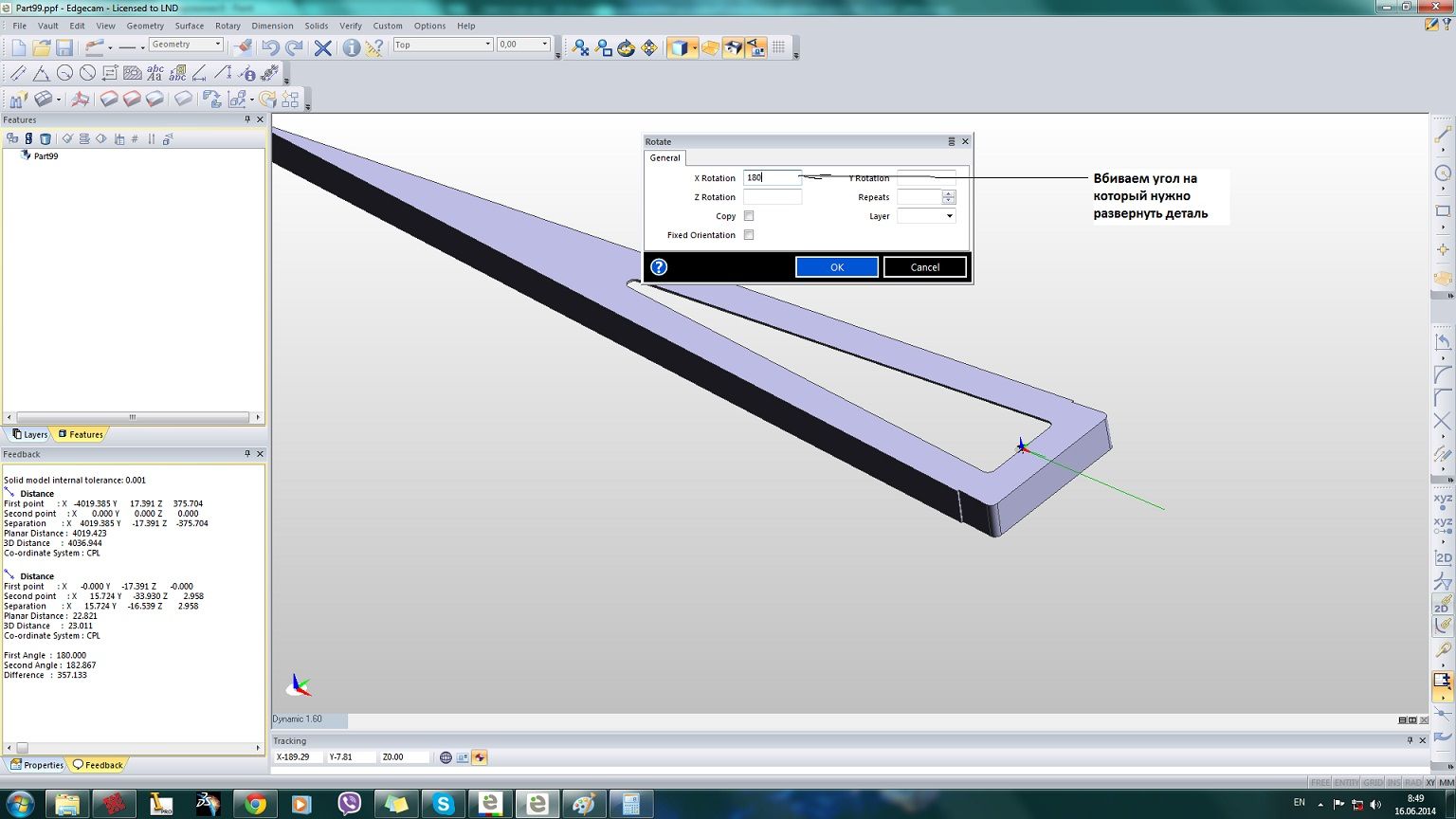

Разворачиваем для обработки



[Dmi3y]

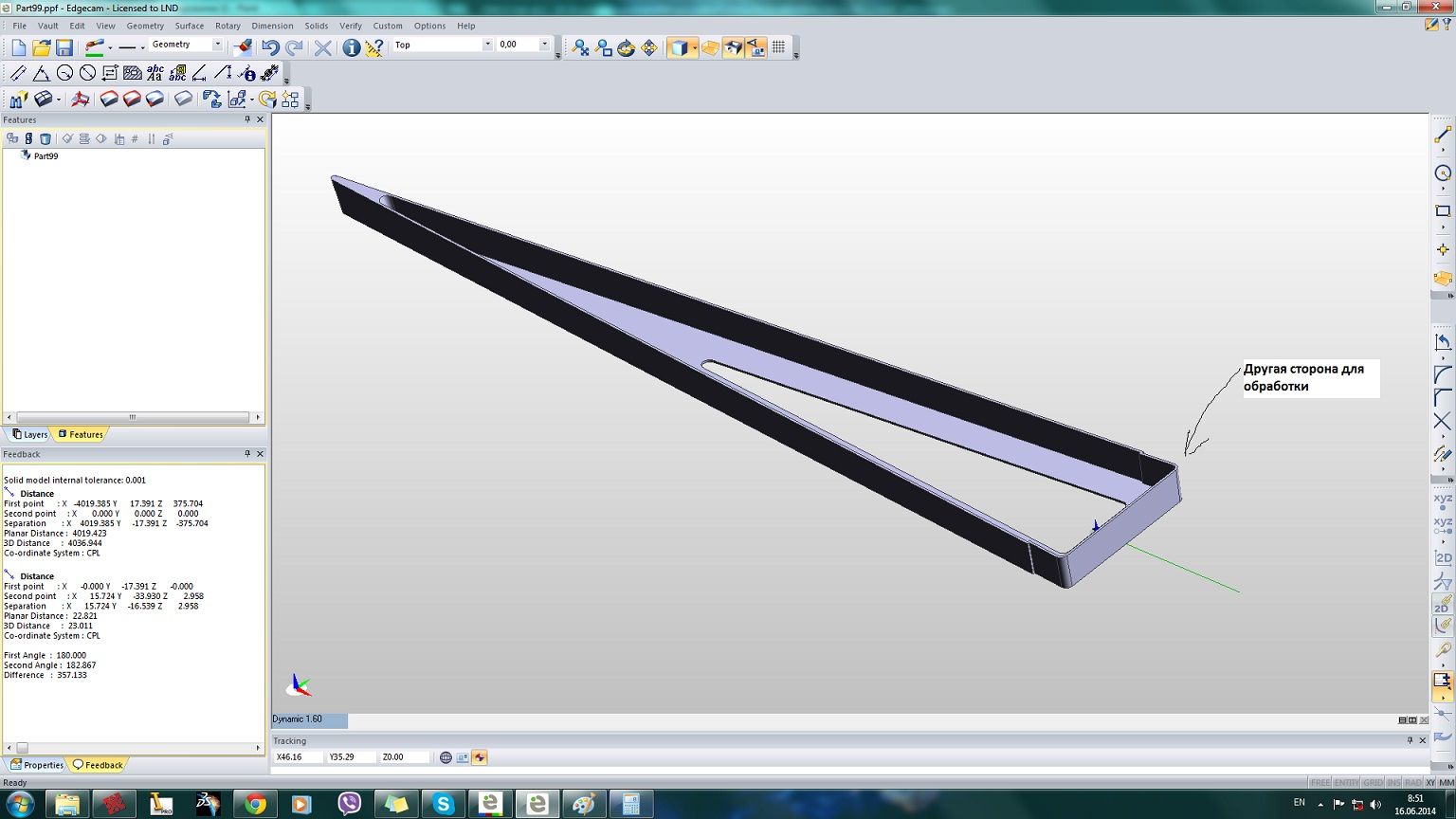

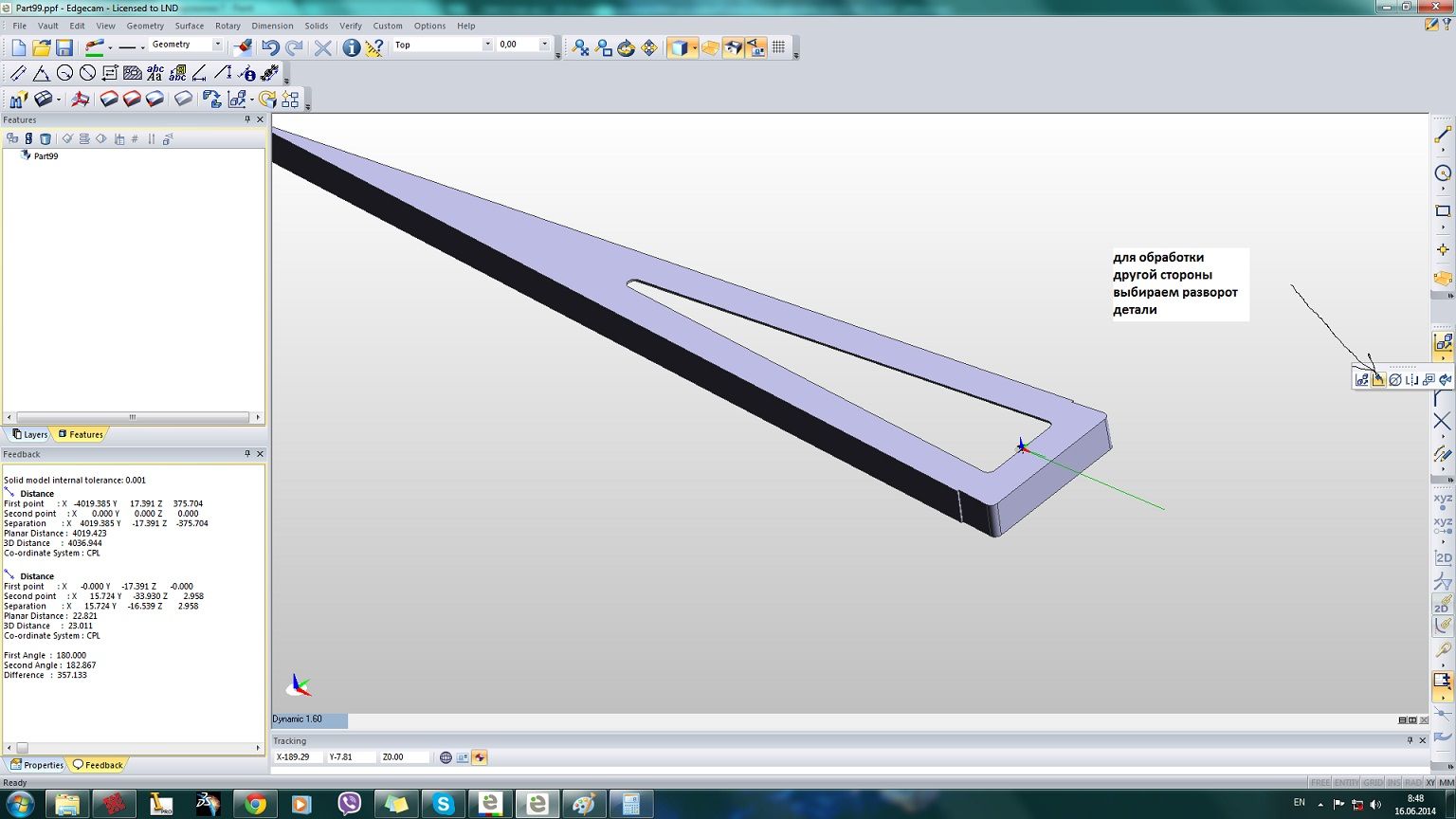

Для обработки другой стороны можно развернуть деталь  другой плоскостью или вообще на любой другой угол



[Dmi3y]

все готово можно пилить 😉
