Кто работает с SolidWorks - заходи!

[savchenko]

Рисуете болт, спираль

Зачем мучиться, если можно просто добавить условное обозначение резьбы.



[Mr Gray Jr]

Рисуете болт, спираль (параметры резьбы) и вырез по траектории. Это если коротко. Дела на 5 минут.

Если резьба не одна в сборке, то все это весить будет немерянно. Есть условное обозначение резьб с нанесением текстуры, а также условное обозначение резьб по ГОСТу.



[sokol11]

хочу нарисовать профиль крыла по координатам. рисую отрезок указываю начальную точку,вторую точку.чуть мышкой в сторону рисуется дуга  :-?



[L-13]

хочу нарисовать профиль крыла по координатам. рисую отрезок указываю начальную точку,вторую точку.чуть мышкой в сторону рисуется дуга

Я делал через координаты. Сначала создавал кучу точек, потом вручную правил у них координаты,потом соединял все сплайном!



[Vane4ka]

хочу нарисовать профиль крыла по координатам

Вставка-Кривая-Кривая через точки XYZ
Можно вручную или подгрузить файлик в формате *.txt или *.sldcrv



[L-13]

А можно попросить Вас рассказать по подробней по подгрузить файлик *.txt. Неужели можно в солиде как в Ansys-е по координатам из файла строить?



[Vane4ka]

Для построения профиля необходимо два файла. с положительными координатами и отрицательными. В обеих файлах координата Х будет одинаковая и координата Z=0.
А Y в одном+, в другом -.
Сначала подгружаете один файл, а потом другой.
Пример во вложении.
Профиль Р-2 14%.



[L-13]

Спасибо! А как текстовый фаил к эскизу подключить?



[Vane4ka]

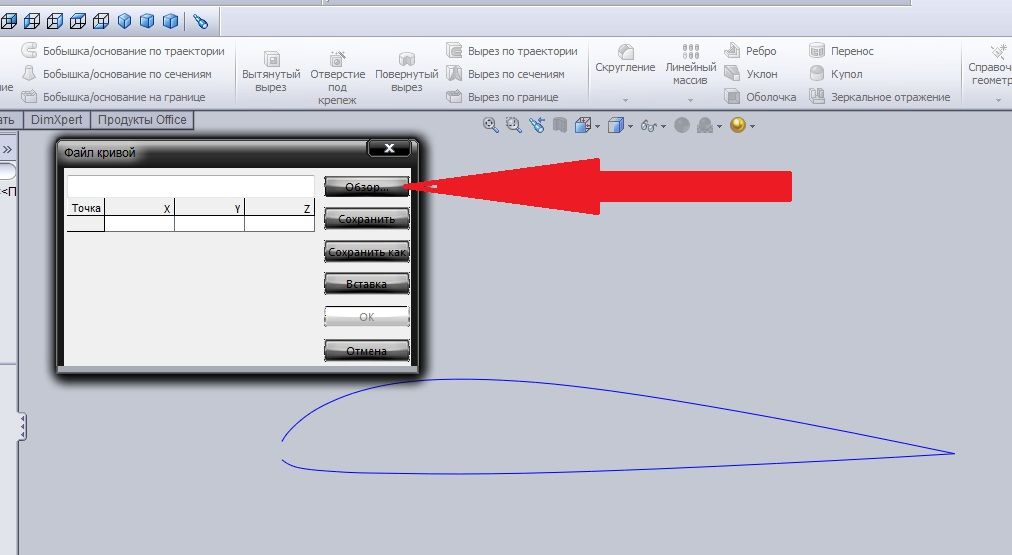

Клацать сюда



[Lapshin]

Для построения профиля необходимо два файла. с положительными координатами и отрицательными. В обеих файлах координата Х будет одинаковая и координата Z=0.
А Y в одном+, в другом -.
Сначала подгружаете один файл, а потом другой.
Пример во вложении.
Профиль Р-2 14%.

Я обычно поступаю несколько иначе - создаю единственный текстовый файл с последовательностью записи координат точек,соответствующей отрисовке профиля,начиная с хвостовой точки (без разницы - по часовой стрелке или против) - тогда получается единая кривая с плавным сопряжением в носке профиля.



[corner]

Ну хорошо! - профиль нарисовал. А дальше что? Как сделать эту кривую элементом эскиза, а затем и твердым телом? Напрямую из кривой бобышка не получается. В справке сказано, что кривые можно использовать как направляющие и только.. Неужели надо в эскизе обрисовывать кривую по контуру?



[Vane4ka]

Да, надо сплайном обвести по кривой.



[CINN]

А выдавить "нулевую" оболочку и потом придать ей толщину не получится?



[corner]

А выдавить "нулевую" оболочку и потом придать ей толщину не получится?

В том-то и дело, что SW не видит кривую как объект для создания тв.тел и оболочек. Будем по совету Вани обрисовывать.



[Lapshin]

Ну хорошо! - профиль нарисовал. А дальше что? Как сделать эту кривую элементом эскиза, а затем и твердым телом? Напрямую из кривой бобышка не получается. В справке сказано, что кривые можно использовать как направляющие и только.. Неужели надо в эскизе обрисовывать кривую по контуру?

Нарисовали кривую.Создали эскиз на плоскости,параллельной этой кривой.Выделили кривую и нажали "Преобразование объектов" - кривая отпечаталась на эскизе.Теперь можно делать с ней что угодно - масштабировать,вытягивать кактонкостенный элемент,перетаскивать и вообще все,что заблагорассудится.



[Vane4ka]

Классно, я не знал такую фичу. ))



[L-13]

5 лет работаю в SW,а про txt не знал. Спасибо! Хорошая функция для построения сложных точных контуров. В текстовый фаил координаты забивать проще, чем в эскизе точки ставить. Имеется в виду быстрее! Спасибо! Солид можно изучать бесконечно! Убеждаюсь сам в этом еще раз!



[savchenko]

А в Солиде еще и учебники интерактивные есть  😉 ;D.



[andrey]

5 лет работаю в SW,а про txt не знал. Спасибо! Хорошая функция для построения сложных точных контуров. В текстовый фаил координаты забивать проще, чем в эскизе точки ставить. Имеется в виду быстрее! Спасибо! Солид можно изучать бесконечно! Убеждаюсь сам в этом еще раз!

года три, а может и четыре назад ВП Лапшин в этой же самой ветке уже рассказывал как вставлять кривую из файла.  🙂 Я тогда тоже рисовал кучу точек и связывал их все размерами  (неблагодарное это занятие должен сказать), после чего соединял их все одним сплайном... и тема эта поднимается с завидным постоянством примерно раз в год-полтора  ;D, а ВПЛ не устает давать советы как вставить кривую из файла, а потом эту кривую преобразовать в эскиз.



[corner]

Просто приходят новые люди, и СПАСИБО Владимиру Павловичу, что не устает им помогать!  🙂
