строительство клона китфокса (авида) в Павловском Владимирской области

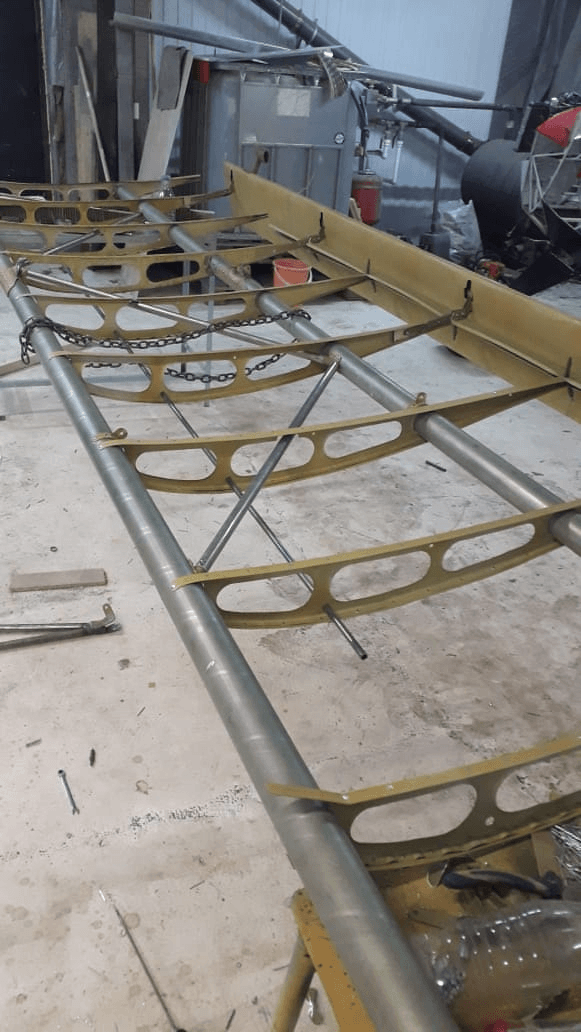

На черно-красном нервюры дюралевые, отлистайте несколько страниц назад, там фотки крыла есть.


Баки в крыльях 2 шт. Х 50 л.= 100 л. +расходный бак 5 л.



Последнее редактирование:
Хороший обьёмчик топлива, можно лететь километров за 600 на 582-м.

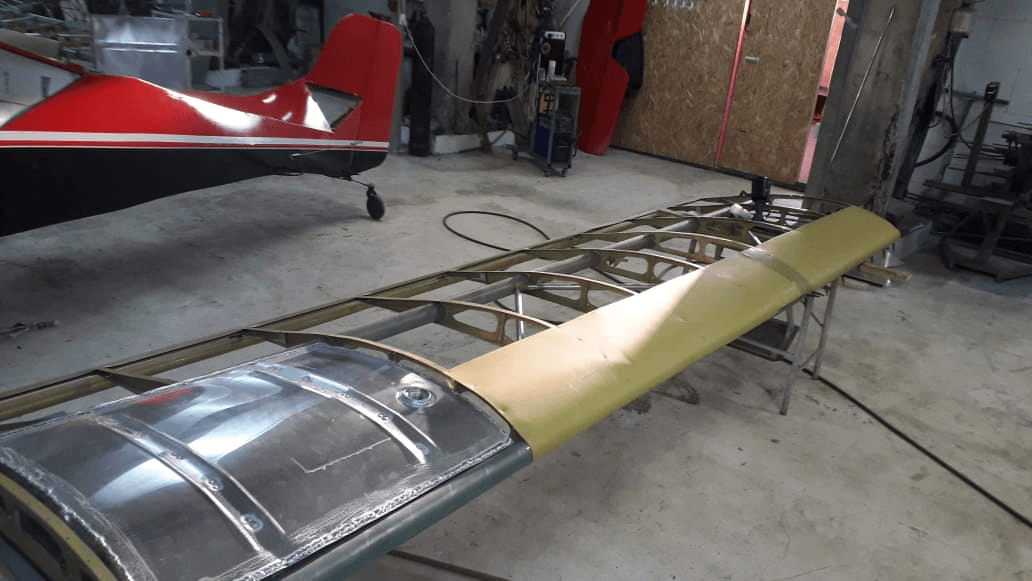

Без обшивки , эмалита , покраски и законцовки , но с баком и флаппероном - 24 кг одна консоль .

Вот кстати китфокс 1 и 7 уже абсолютно разные по фюзеляжу, это понятно, но очень интересно то что даже 4ки и 7ки ну и другие модели отличаются в геометрии между собой по модельному ряду. то есть если взять модель 4, то в ней могут быть по разному выполнена передняя часть фюзеляжа. Скорее всего это связано с увеличением ширины "кабины". И как назло хотел загрузить фото, и никак.

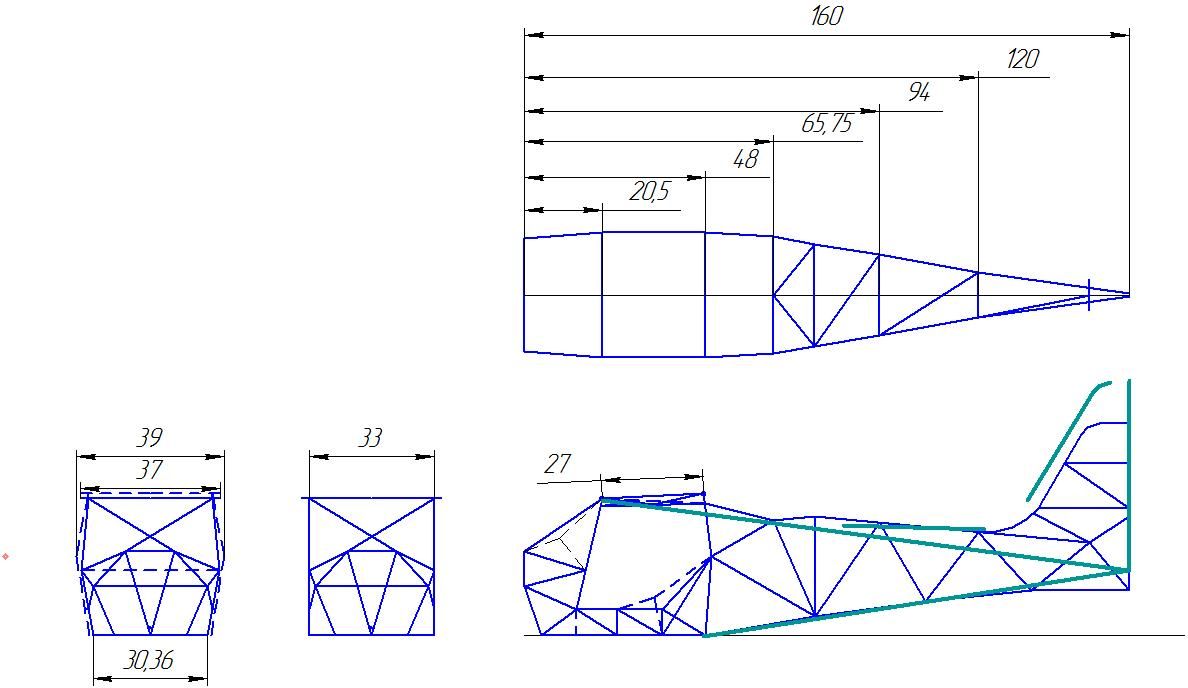

Ну и кому интересно. Вот модель китфокс 1 (синим) и очертание хвостового 7-ки (бирюзовым).Будет время перечерчу чертежи полностью, с дюймов на см
И Авид тоже прилично отличается очертаниями. Если ребята данной ветки не против буду выкладывать чертежи сюда. Или новую ветку начать?
Фюзеляж 2.jpg

А в доступе есть чертежи "Китфокса"? Я им писал, сказали что чертежи не продают.

Геометрией подвески флапперона можете поделиться?

Чертежи довольно плохого качества (у меня клон Китфокса - Ворон), их я выкладывать не буду, а вот готовые (в Компасе) по возможности и по готовности. Пересмотрев большое количество материала, могу с уверенностью сказать что клон 1в1 как Китфокс 1. И я на работе перечерчиваю, там комп хороший.

Чертежи Ravena можно купить за 5 баксов или бесплатно скачать. Это клон Китфокса, одного из первых.
