Кто работает с SolidWorks - заходи!

не понятно что вобще нужно то ?
Так уж, прямо уж и не понятно?  🙂
Требуется развертка поверхности одинарной кривизны, а ту поверхность откликнувшийся мне корреспондент получит путем натягивания на предоставленный мною 3d каркас (создан в AutoCADе)

r_clone:
пришлите в степ формате мне
aeroclub-nik@mail.ru
Задача решена, выражаю признательность леха (magnum) за содействие.

Крохотный офтоп для премнеподобных  😉
а) рекомендую ознакомиться с действенной, хотя и чуть трудоемкой метОдой http://only-paper.ru/forum/20-2768-1
или то же самое http://samlib.ru/l/lawrow_w_g/acadcreation.shtml
б) если на вашем компе "случайно" установлена CATIA, то получите изумительный результат реализовав алгоритм
модуль Genaretiv Shape Design > панель Developed Shapes > команда Unfolded

даж dwg файлы не сложно


Вложения

  • profil__003.JPG
    10,9 КБ · Просмотры: 85
  • krylo_iz_profilja.JPG
    11,7 КБ · Просмотры: 81
а вашу конструкцию я не понял что и куда если можно по подробнее

Повторюсь (пост 2107) задача решена, но если у Вас есть возможность и желание, то было б не лишним (для потомков) разобрать ее решение в SW, исходники в IGES-формате приложил.
У меня далее придания толщины поверхности дело не сдвинулось, при преобразовании в листовой металл Солид обозвал прямую кромку "нелинейной", после чего я интерес к SW утерял.
Развернул поверхности AutoCADом врукопашную (методом треугольников), а после подсказки леха (magnum) освоил развертку в CATIA...


Вложения

  • data.rar
    data.rar
    13,5 КБ · Просмотры: 74

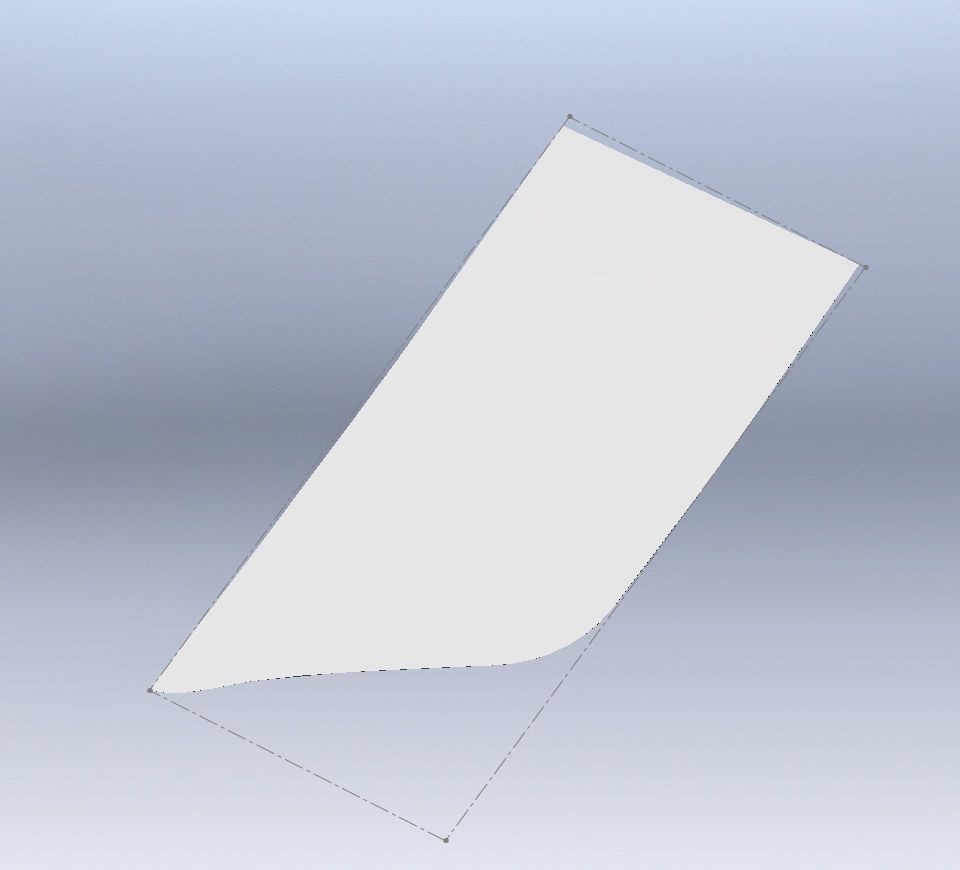

  • sw.JPG
    41,5 КБ · Просмотры: 74

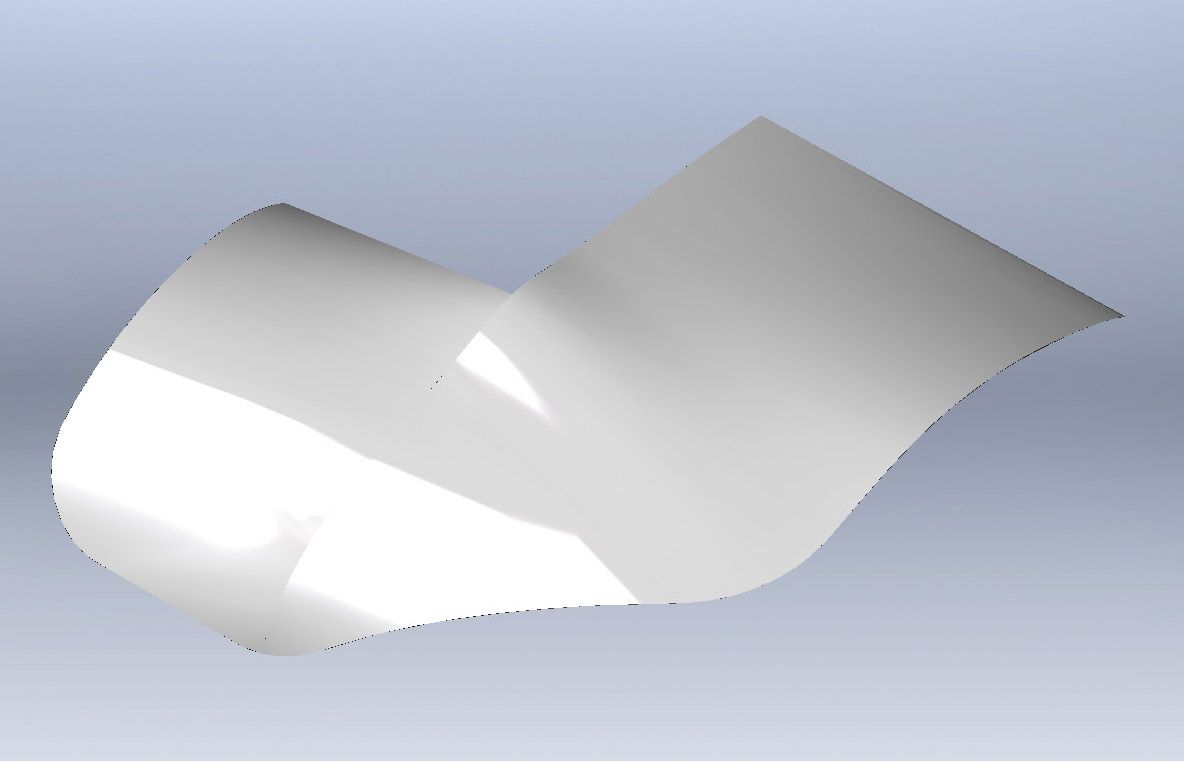

Скачал посмотрел модель. Такая поверхность в SW разворачивается в 2 клика мыши. Нужно создать 3 сечения и построить две листовых поверхности по сечениям. Острых углов в эскизах сечений быть не должно.


Вложения

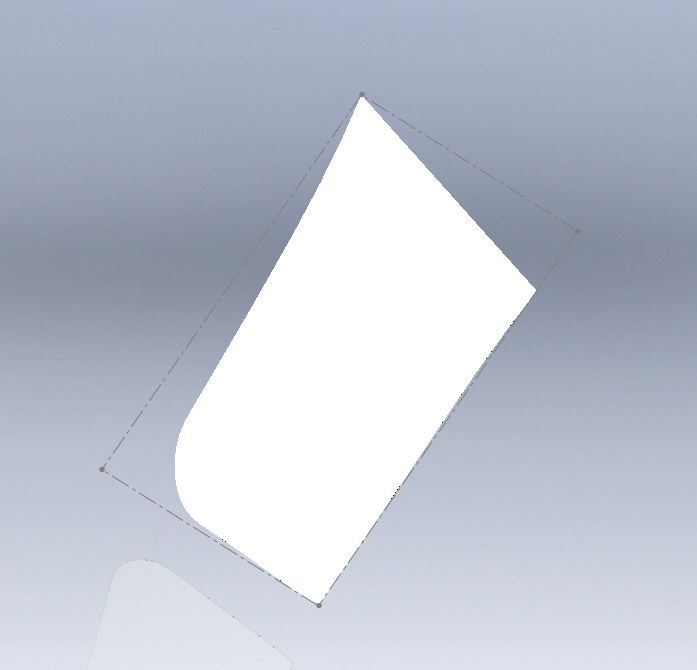

  • 1_1093.jpg
    29,5 КБ · Просмотры: 72
  • 2_318.JPG
    27,3 КБ · Просмотры: 66

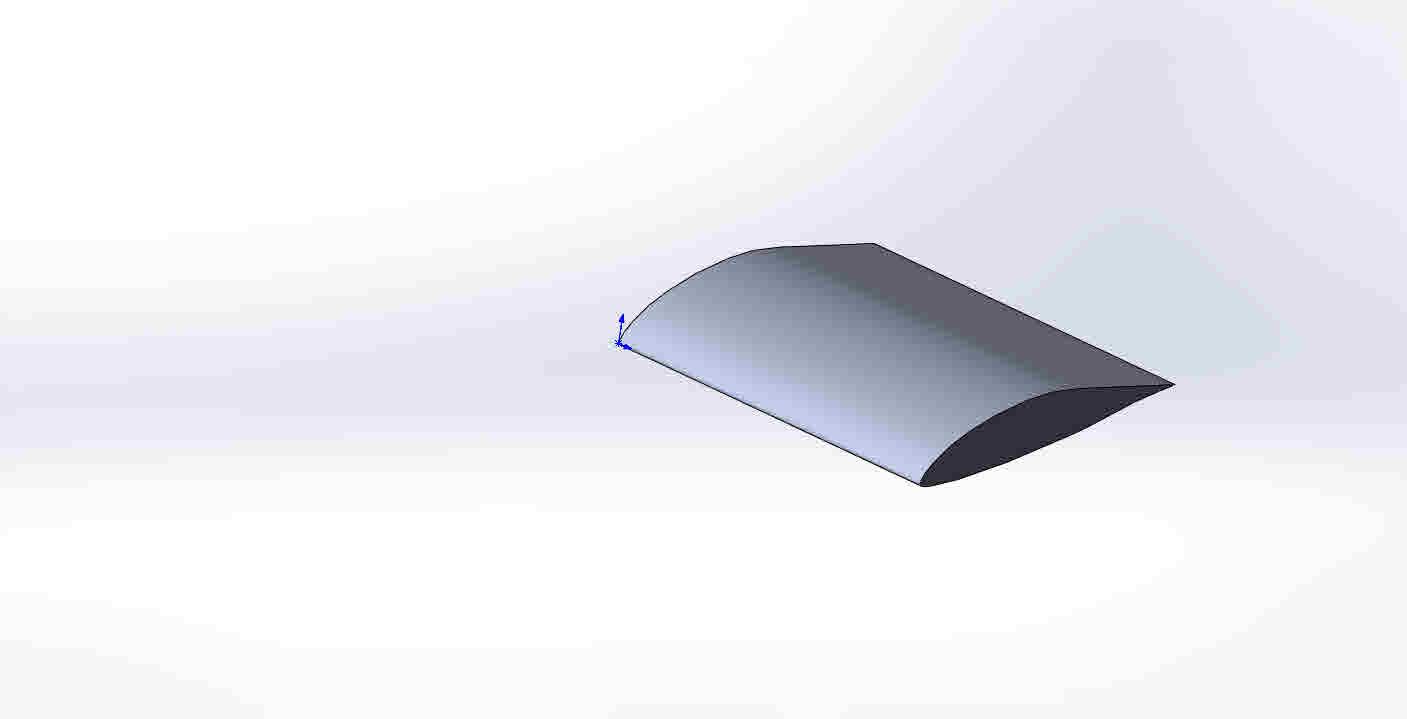

  • 3_218.JPG
    17,8 КБ · Просмотры: 78
...разворачивается в 2 клика мыши.
После того как перечитал 70 стр. этой ветки сомнений что именно Вы, L-13, в легкую справитесь с задачей у меня и не было...  😉


Либо по сечениям, либо......
здесь второе "либо" по всей видимости способ, который пытался реализовать я, т.е. придать толщину > преобразовать в листовой металл
А что, создать 3 сечения можно 2 кликами?  :-?
Если не затруднит, проиллюстрируйте пжлст скриншотами и пояснениями какие команды используются то что между 1_1093.jpg и 2_318.JPG

Вопрос по координатным плоскостям.
Можно ли и как именно редактировать их положение под деталь в сборке.
Начал наоборот двигать детали под плоскости в подсборке и развалил всю большую сборку  :STUPID

Можно ли и как именно редактировать их положение под деталь в сборке.

Создавая новую деталь в окне сборки, плоскости можно создавать в сборке, а можно в самой новой детали имея привязку к деталям сборки. Также можно менять плоскость уже нарисованного эскиза. Очень трудоемко показывать это все на форуме.

Очень трудоемко показывать это все на форуме

Может expflyer "отважится" на
проиллюстрируйте пжлст скриншотами и пояснениями какие команды используются то что между 1_1093.jpg и 2_318.JPG
для потомков...  😉

Вопрос по координатным плоскостям.
Можно ли и как именно редактировать их положение под деталь в сборке.
Начал наоборот двигать детали под плоскости в подсборке и развалил всю большую сборку

делая сборку я сразу привязываю базовую деталь к соответствующим плоскостям сборки.
1. те вставляю первую деталь.
она автоматически закрепляется.
2. делаю "освободить".
3. потом делаю сопряжение исходных точек детали и сборки- "совмещение". деталь плоскопаралельно перемещается в исходную точку сборки. в большинстве случаев мне этого хватает.
4. потом удаляю сопряжение.
5. и восстанавливаю закрепление.

если нужно после п3 можно деталь покрутить чтобы совпали другие координатные плоскости.

делая сборку я сразу привязываю базовую деталь к соответствующим плоскостям сборки.1. те вставляю первую деталь. она автоматически закрепляется.2. делаю "освободить".3. потом делаю сопряжение исходных точек детали и сборки- "совмещение". деталь плоскопаралельно перемещается в исходную точку сборки. в большинстве случаев мне этого хватает.4. потом удаляю сопряжение.5. и восстанавливаю закрепление.если нужно после п3 можно деталь покрутить чтобы совпали другие координатные плоскости.
Удалять сопряжение базовой детали совсем не обязательно, при фиксации они автоматом становятся неактивными, но если возникает необходимость какого-то пространственного преобразования сборки относительно базовых плоскостей, то достаточно расфиксировать базовую деталь и редактированием условий сопряжения получить новое положение сборки, как-бы время экономится и результат привязан к начальной точке.

Создавая новую деталь в окне сборки, плоскости можно создавать в сборке, а можно в самой новой детали имея привязку к деталям сборки. Также можно менять плоскость уже нарисованного эскиза.

делая сборку я сразу привязываю базовую деталь к соответствующим плоскостям сборки.
1. те вставляю первую деталь.
она автоматически закрепляется.
2. делаю "освободить".
Как сразу делать по уму, это теперь понятно ))
Но сборке лет уже много, когда разума и опыта было меньше ) Одним словом все криво и таких сборок внутри большой, такой же кривой, с десяток
Вот вопрос в том, возможно ли НА УЖЕ ИМЕЮЩЕЙСЯ кривой сборке подправить базовые плоскости. Не перерисовывая для ровности по сути с самого начала пол проекта.

НА УЖЕ ИМЕЮЩЕЙСЯ кривой сборке подправить базовые плоскости

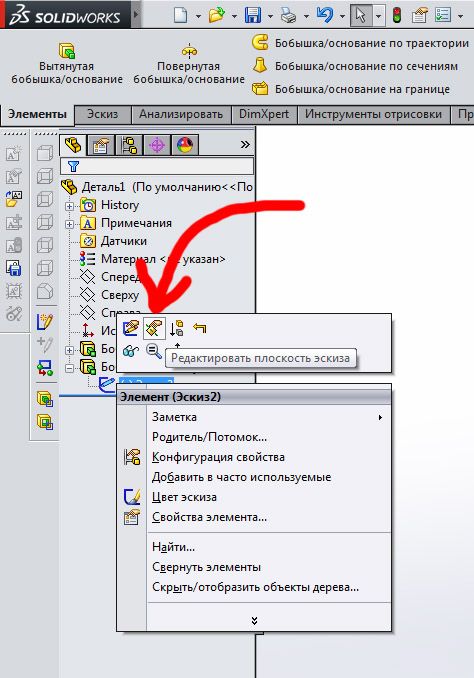

Можно. Причем точно так же как и не в сборке. А если на этой плоскости уже имеется эскиз то его даже можно перенести на другую плоскость.


Вложения

  • 33_068.jpg
    58 КБ · Просмотры: 74

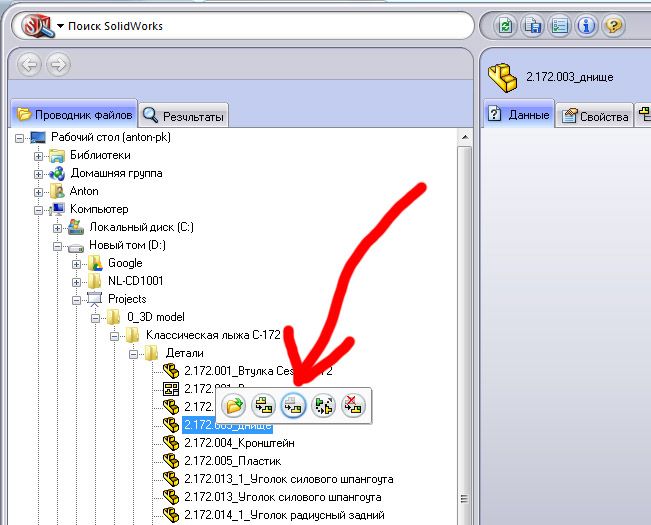

Мало кто знает что после создания всей сборки 3D модели и внешнем сохранении всех деталей можно легко навести порядок в именах файлов. Это делается с помощью приложения  SolidWorks Explorer. При изменении имени файла система сама заходит в дерево модели и меняет ссылки в дереве. При этом сам SolidWorks должен быть закрыт.


Вложения

  • 35_039.jpg
    57,1 КБ · Просмотры: 78
