Кто работает с SolidWorks - заходи!

Если все, что нужно - это сохранить геометрию отверстий, то есть масса других способов.
Например, создаем эскиз, командой "преобразовать кромки" вносим туда окружности, "убиваем" ссылку на родителя..
Далее строим новый кусок, и с помощью этого эскиза восстанавливаем вырезы.

Вообще, это ошибка новичка - использовать последовательные вырезы и доработки. Правильнее с начала продумать топологию построения объекта. Переделка топологии - не для новичков.

vk8 сказал(а):
А есть инструмент вырез по сечениям, только он работает наоборот -вырезает все что внутри контура а не снаружи. И пока я не могу понять, как у казать ему противоположную сторону.
Нажмите, чтобы раскрыть...
Вместо бобышки/выреза по сечениям создайте поверхность по сечениям, и затем с помощью нее отсеките лишнюю часть тела.

не забывайте у меня древний солид 2008
Удалось накопать такую информацию, что отсечь можно выбрав в функции вырез по сечениям>тонкостенный элемент. И он выведет диалоговое окно какие части оставить.
Почему-то не всегда работает но работает
Пока проблема не решена, если кто знает решение в "один клик", без танцев с бубнами, пожалуйста сообщите.

Последнее редактирование:
albert сказал(а):
равильнее с начала продумать топологию построения объекта.
Нажмите, чтобы раскрыть...
Так если я нахожусь в процессе поиска оптималного решения, именно для этого мне и нужна эта функция. Тут даже не конкретно проблема в переносе отверстий.

Ivan91 сказал(а):
Вместо бобышки/выреза по сечениям создайте поверхность по сечениям, и затем с помощью нее отсеките лишнюю часть тела.
Нажмите, чтобы раскрыть...
Не получилось. А что я делаю не так, либо версия солида не та, это неизвестно.

vk8 сказал(а):
Не получилось. А что я делаю не так, либо версия солида не та, это неизвестно.
Нажмите, чтобы раскрыть...
Всё должно получиться. Можно модельку посмотреть с эскизами, по которым нужно отсечь лишнее?
В "один клик" скорее всего не выйдет, но "обмануть" солид святое дело!

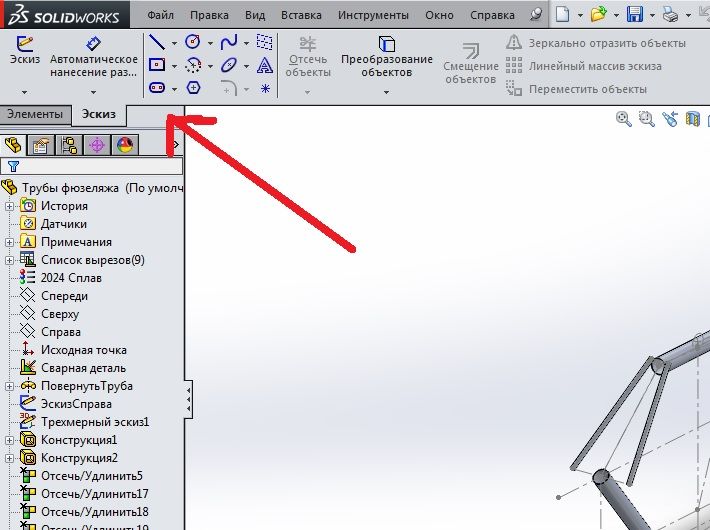

Сижу в заперти уже неделю, ИСЧЁ неделю сидеть. Перечерчиваю фюзеляж в который раз. Пропала вкладка Анализировать (где была указал стрелкой). Как восстановить? Её отсутствие сильно бесит, приходиться лазить в инструменты.

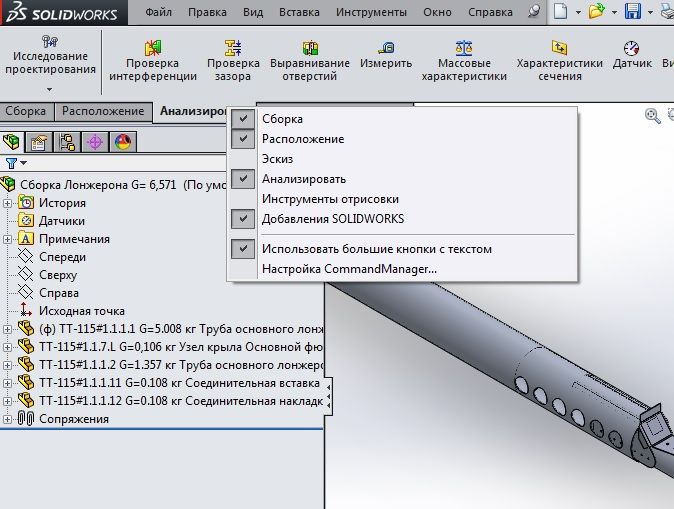

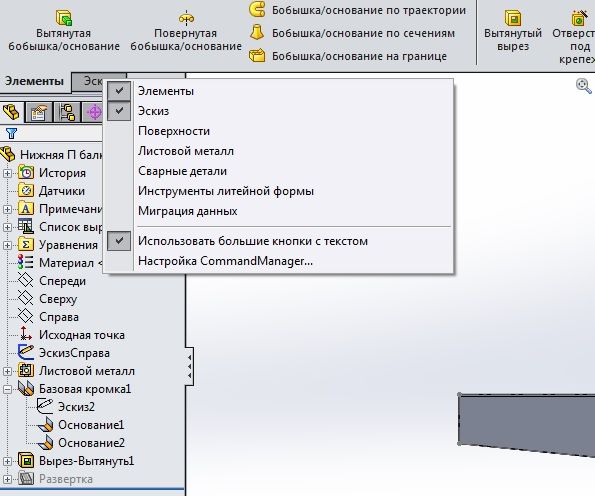

правой кнопкой мыши туда ткнуть и поставить галку отображать ->анализировать

Подскажите пожалуйста, как изменить цвет детали. У меня деталька из ЭППС и я хочу в сборке её как натуральную красно-оранжевой сделать. Пытался в Материале в окне Внешний вид исправить, но кнопки не активны.

Установите программу Profili2 Pro, там есть все, что вам нужно, более того - при необходимости сможете отредактировать профиль, как надо и сохранить его в DXF или текстовый файл с координатами для SW.

Доброва времени суток всем
Работаю в солиде , фанат солида , в основном использую по работе для постройки сборок лестниц и деталей интерьера , надоело все подгонять по месту наобьекте а в солиде всё можно до последнего гвоздя рассчитать

Вопрос , с листовыми материалами не особо занимался для гнущихся форм,
То что нашел уроки на Ютубе всё косаемо лёгких форм конусов итд.

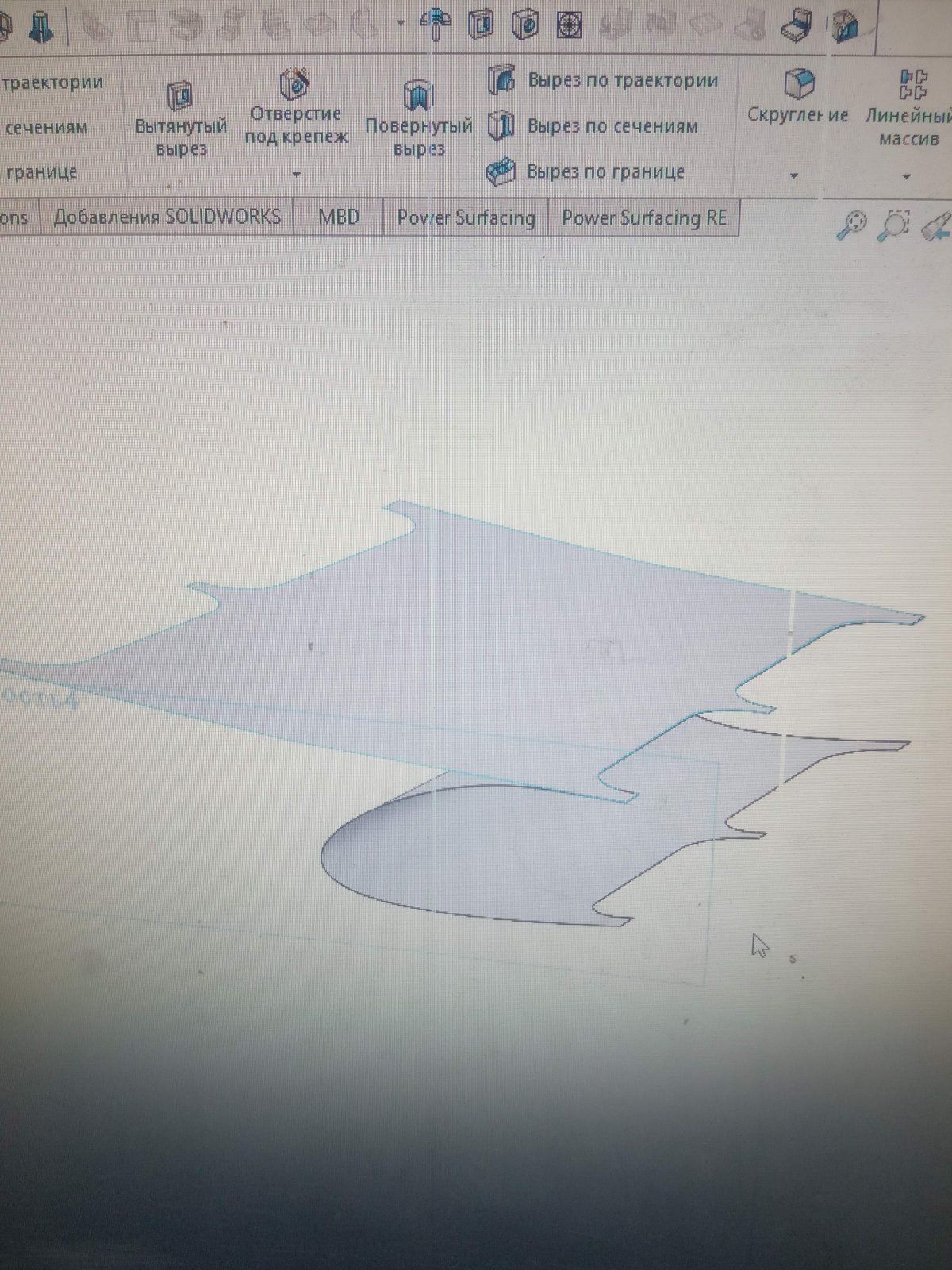

Кто нибудь делал раскрой фанеры на обёртку переднего лобика крыла, к примеру от Ланжерона передняя кромкасужается к концу крыла и заходит касынками на нервюры
Тесть по сути требуется развернуть сплайн профиля на плоскость

А в чём проблема? Нормально строится и развёртывется

Последовательность инструментов интересует, правильная
Предполагаю
1 создание тонкостенного элемента по сечениям , потом вырезаю отверстия и все облегчения на крыле.
2 инструмент развернуть поверхность
Получаем некую развёртку её используем в раскрой

Всё верно. Можно разогнуть и делать вырезы на плоской детали.

Коллеги, помогите. Зашёл в тупик. SW16, не могу закончить обтекатель колеса. Основное тело отрисовано, но куполообразный нос и хвостик не получается. Может инструментов не хватает....🤔
