Люди добрые, сами мы не местные, подскажите, кто что может:

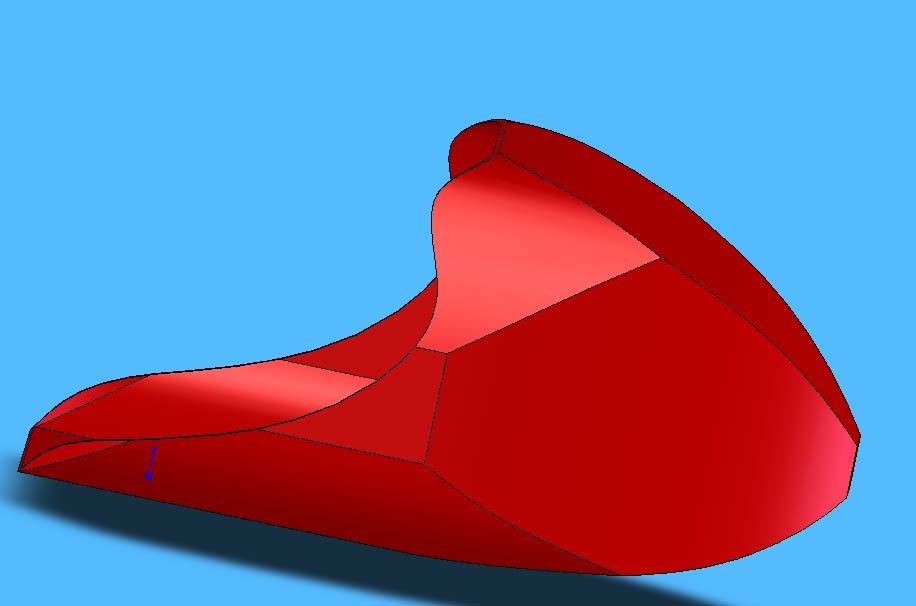

Сделал в Солиде болванку обтекателя, все поверхности образованы отсечением кривыми из болвана, т.е. по идее должны раскладываться на плоские выкройки. Из болвана сделал оболочку.
Но как разложить поверхности на эти выкройки - никак не могу сообразить.
Help, а то расплавлюсь!
Нажмите, чтобы раскрыть...
Т.е.все поверхности являются цилиндрическими...
Можно посоветовать следующее извращение:методом сгиба из листового металла делать каждый фрагмент нужного радиуса кривизны;создать сборку с болваном всех фрагментов и инстументом "Эскиз по линии пересечения тел",создавая эскиз на каждой секущей плоскости,отпечатать на фрагменте линию пересечения каждой секущей плоскости с фрагментом.
Как-то так - развертки в Солиде делаются только для листового металла:во всяком случае в 2008 версии,которой сейчас и пользуюсь.

еще есть инструмент бланкворкс, для солида, но развертка будет далека от "правильной", там с учетом деформации материала считает

AcroBatMan сказал(а):
Lapschin сказал(а):
следующее извращение
Нажмите, чтобы раскрыть...


Гхмм... А, похоже, должно сработать. Буду пробовать. В любом случае - весьма интересный способ, спасибо, В.П.
Нажмите, чтобы раскрыть...
Должен работать безусловно.
Обычно,рисуя модели в Солиде я представляю себе реальные заготовки и реальные способы обработки - в данном случае Вы,как бы берете лист картона,оборачиваете им соответствующую поверхность болвана,а затем отрисовываете границы,где болван перестает соприкасаться с листом.
Хотел привести пример,нарисовав образцовый болван и получив выкройку - но,извините,лень:должно работать точно.

вот что Солид с людьми делает, тоесть наоборот - что люди с солидом делают  ;D http://www.youtube.com/watch?v=3cai9MOkJ6s

То AcroBatMan

Еще одно извращение, если позволите...

1. с нужной поверхности сделать эквидистанту на толщину материала
2. эту поверхность можно отдельно сохранить для удобства, далее придать ей толщину
3. преобразовать полученное твердое тело в листовой металл
4. ну и... нажать на кнопку плоское состояние

Доброго времент суток.
Насколько я понял уже состоялся релиз 2010 Солида.
Он еще не доступен?

С уваженеим,
МК

Vane4ka сказал(а):
У кого есть библиотека Toolbox с подшипниками ШС.
Нажмите, чтобы раскрыть...
Библиотеки нет, но есть смоделированный ШС... а там и размерчик подправить по ОСТу не долго  😉

В принцыпе был бы ОСТ под рукой... можно уложить его в одну модель через таблицу параметров  :IMHO Очень оказывается удобно  :IMHO

andrey сказал(а):
То AcroBatMan

Еще одно извращение, если позволите...

1. с нужной поверхности сделать эквидистанту на толщину материала
2. эту поверхность можно отдельно сохранить для удобства, далее придать ей толщину
3. преобразовать полученное твердое тело в листовой металл
4. ну и... нажать на кнопку плоское состояние
Нажмите, чтобы раскрыть...
На мой взгляд это самый правильный подход к решению такой задачи
В таком случае все этапы сохраняются, а если немного меняется болван, от и поверхность меняется автоматически и следом развёртка... остается только все досконально проверить  🙂

Lapschin сказал(а):
Vane4ka сказал(а):
У кого есть библиотека Toolbox с подшипниками ШС.
Нажмите, чтобы раскрыть...
А десяти минут для нарисования двух примитивных деталюх - жалко?Говори номинал - у меня времени навалом:нарисую и пошлю.
Нажмите, чтобы раскрыть...
Владимир Павлович, не знаю как правильно маркируются, наружный Д=14 мм, а внутренний (под болт) = 6 мм.

Vane4ka сказал(а):
Lapschin сказал(а):
Vane4ka сказал(а):
У кого есть библиотека Toolbox с подшипниками ШС.
Нажмите, чтобы раскрыть...
А десяти минут для нарисования двух примитивных деталюх - жалко?Говори номинал - у меня времени навалом:нарисую и пошлю.
Нажмите, чтобы раскрыть...
Владимир Павлович, не знаю как правильно маркируются, наружный Д=14 мм, а внутренний (под болт) = 6 мм.
Нажмите, чтобы раскрыть...
Нарисовал за 10 мин - куда выслать?
Сюда или в личку солидовские файлы не прикладываются.

подскажите пожалуйста, а в солиде какието комманды можно привязать к кнопкам мыши? к примеру, поставить комманду Переместить на нажатие ролика? Если можно, расскажите как.

andrey сказал(а):
То AcroBatMan

Еще одно извращение, если позволите...

1. с нужной поверхности сделать эквидистанту на толщину материала
2. эту поверхность можно отдельно сохранить для удобства, далее придать ей толщину
3. преобразовать полученное твердое тело в листовой металл
4. ну и... нажать на кнопку плоское состояние
Нажмите, чтобы раскрыть...
Помогите пожалуйста с п.3 из этого списка - в 2007 Солиде как это можно сделать?
