А вернее с 14стр,где появился впервые мистер Ю.Кузнецов,как чёрт из табакерки...
Посмотрел и вполне согласен с вами, но уж больно геморройно тереть это всё, насрал этот троль много, да и велись на его троллинг многие...
Пусть пока так будет.

Разместил в файловом архиве тех. описание Ме-108. Представляет интерес для конструкторов цельнометаллических с-тов наличием весовой сводки.

Разместил в файловом архиве тех. описание Ме-108. Представляет интерес для конструкторов цельнометаллических с-тов наличием весовой сводки.

  Спасибо, весьма интересный документ.

Ну вот я и вернулся с бана, спасибо Штурману.
Забанен был за то, что пытался очистить ветку от кузнецовых, и создал для них срачветку.
Так как других методов не видел.
Был неправильно понят залетным модером и аут.

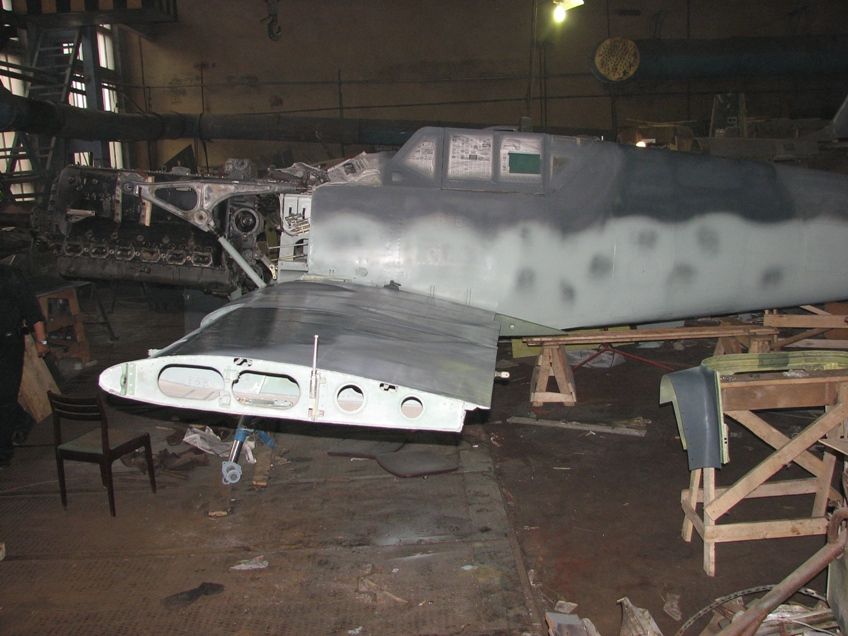

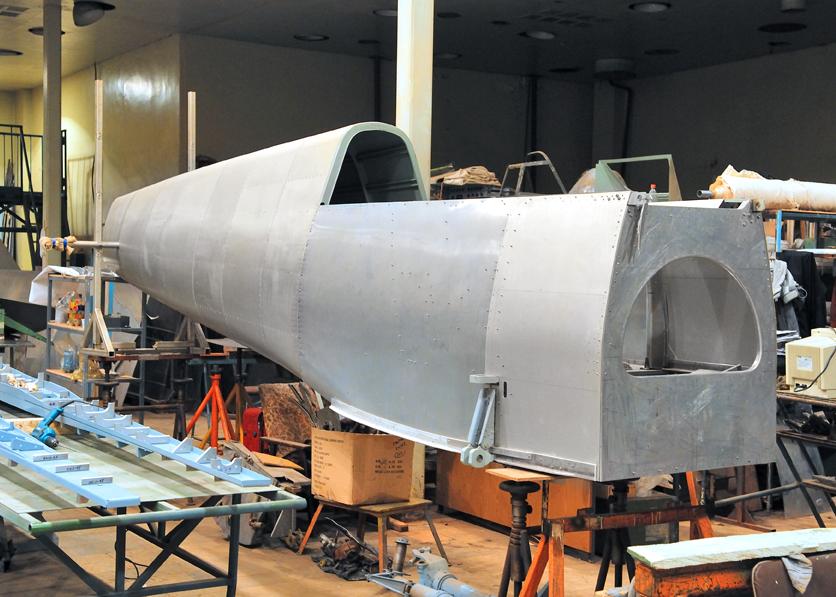

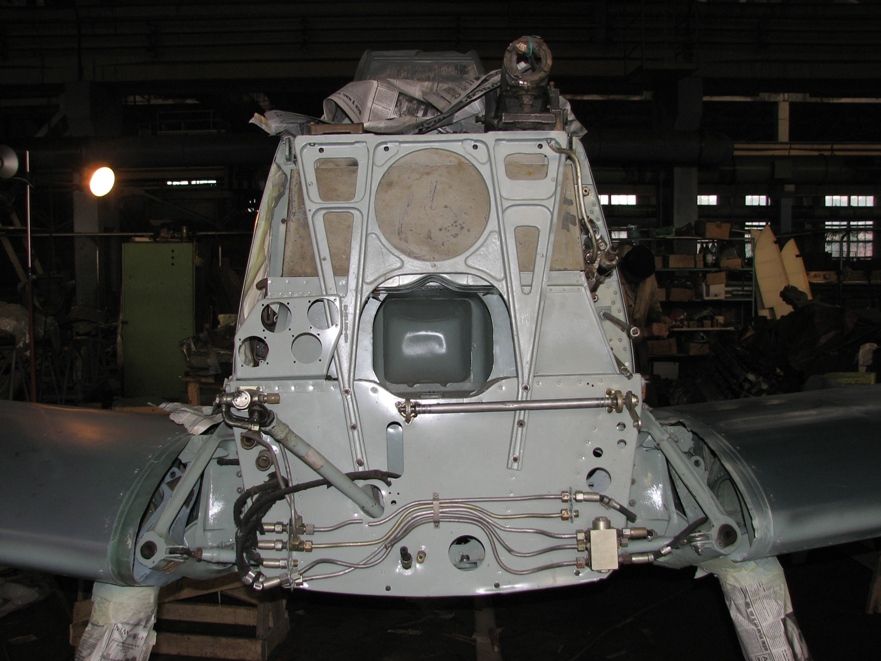

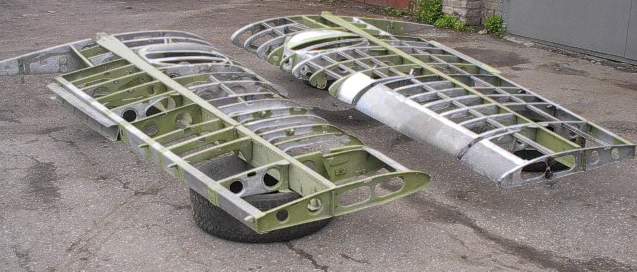

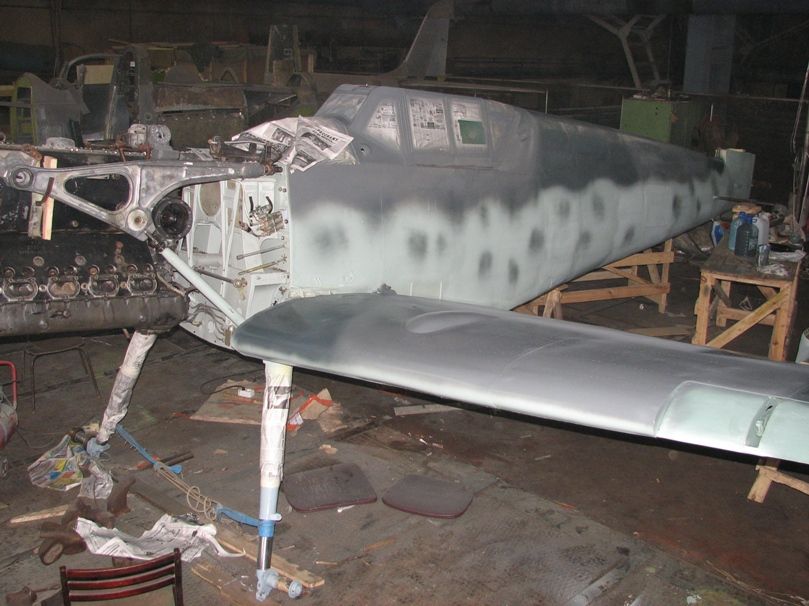

С уважением к труду flying-legends.ru

http://www.flying-legends.ru/ru/Restoration_Messerschmitt_Me-109.html


Вложения

  • 3_02.JPG
    32,4 КБ · Просмотры: 858
  • 4_01-1.jpg
    57,1 КБ · Просмотры: 964
  • 1_01__1_.jpg
    78,5 КБ · Просмотры: 907

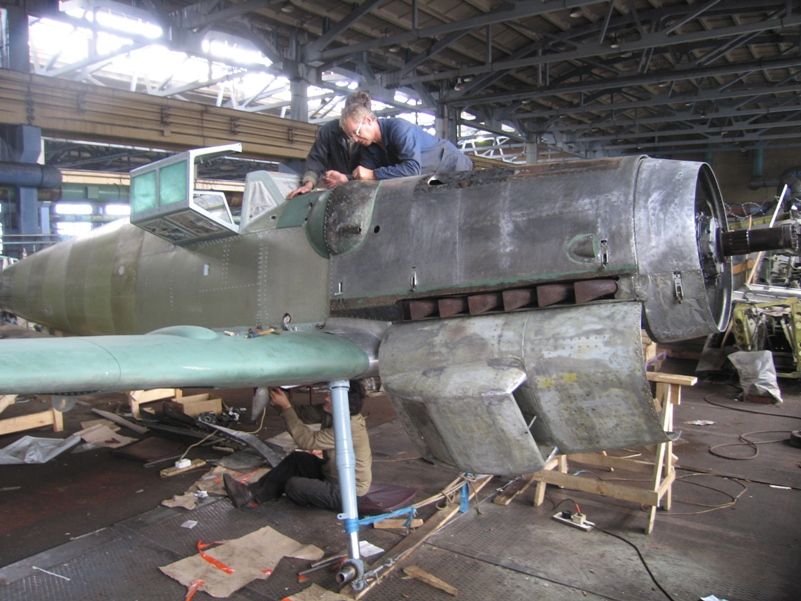

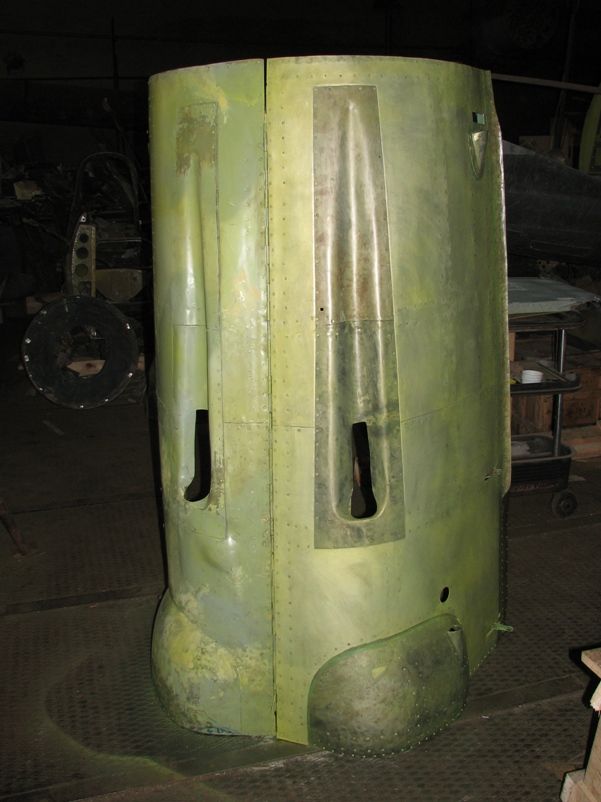

еще


Вложения

  • 7_01-1.jpg
    78 КБ · Просмотры: 695
  • 8-1_002.jpg
    74,9 КБ · Просмотры: 684
  • 10-1_003.JPG
    87,3 КБ · Просмотры: 652
В своё время получил желтую карточку от Инженера 109 за размещение на форуме фото именно этой работы. Нынче Олег стал более снисходителен к папарацям?

обои Ме-109 HQ

http://www.goodfon.ru/wallpaper/risunok-samolet-me-109-bf.html


Вложения

  • risunok-samolet-me-109-bf.jpg
    48 КБ · Просмотры: 465
Вот уж неизвестный так неизвестный....
Эксклюзивная версия, видимо по личному заказу Геринга 🙂


Вложения

  • NKI3uqiUrgE.jpg
    43,1 КБ · Просмотры: 508

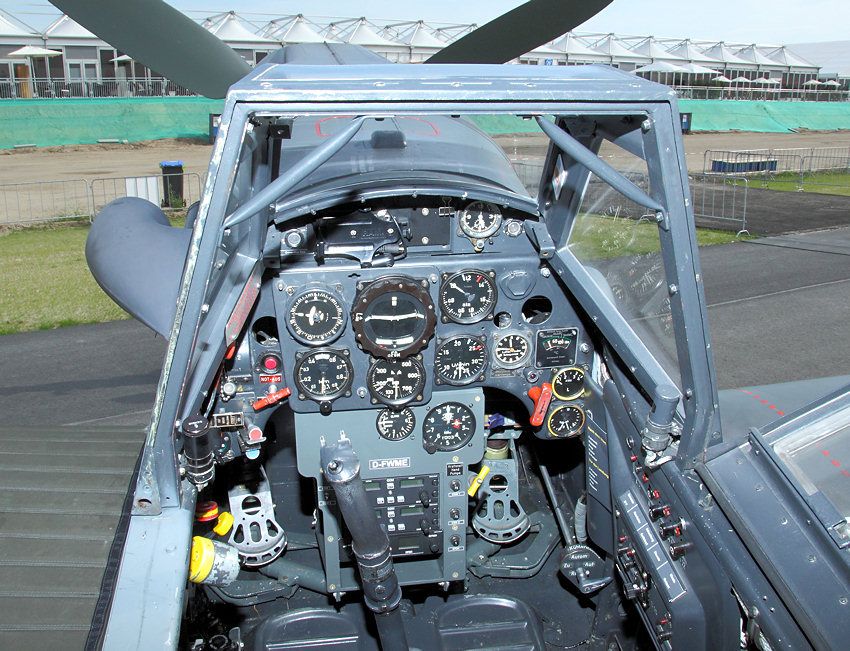

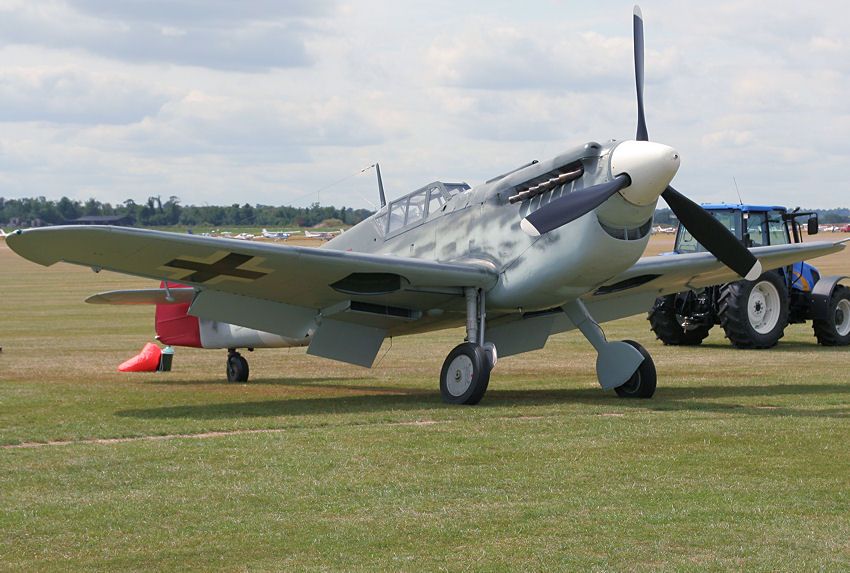

Бучон (с мерлином) и кабина


Вложения

  • Messerschmitt_Bf_109_Vorfeld.jpg
    86,6 КБ · Просмотры: 551
  • Messerschmitt_Bf_109_Cockpit.jpg
    144,6 КБ · Просмотры: 571
Еще один неизвестный:

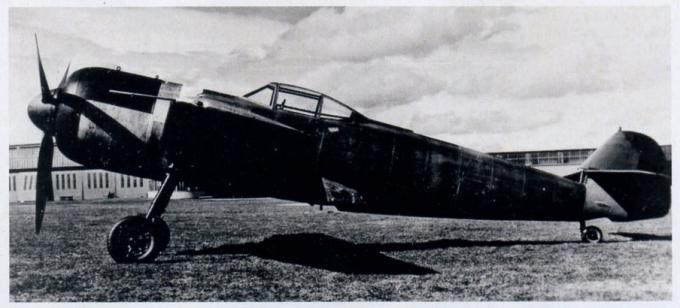

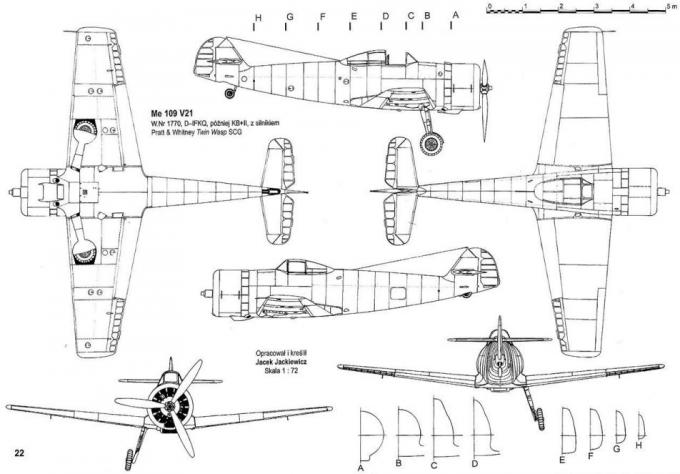

Радиальный мессершмитт:

Самая таинственная модификация Bf 109 - Мессершмитт с радиальным двигателем. Летом 1938 фирме было выдано задание на проектирование 109го под двигатель воздушного охлаждения. Цель сего опыта неясна: по одной версии готовился экспортный вариант самолета (клиентом называется Швейцария), по второй - готовилась полноценный вариант боевого самолета под еще неготовый BMW 801. Или BMW 139. А может быть даже конкурент или "подстраховщик" FW 190.

18 августа 1939 взлетел Bf 109V-21 с американским двигателем Pratt & Whitney R-1830-SC-G Twin Wasp. Двигатель скорее всего достался от заказанного, но не поставленного южноафриканцам авиалайнера Ju 90. V-21 (номер гражданской регистрации D-IFKQ, серийный номер 1770) создавался на основе сильно перекроенного Bf 109E-3. Как ни удивительно по отчетам фирменного испытателя самолет в воздухе показал себя хорошо, его поведение было аналогичным "Эмилю". В дальнейшем он летал в интересах научно-исследовательских организаций Третьего Рейха Deutsche Forschungsanstalt f[ch252]r Segelflug (DFS) и Luftfahrtforschungsanstalt Hermann G[ch246]ring e.V.(LFA) по крайней мере до сентября 1940.

В июне 1940го Мессершмитту был поставлен BMW-801-A/0. На базе "худого" уже другой модификации - F-1 - создавался под этот двигатель второй самолет именованный как Bf 109X (серийный номер 5608, регистрация D-ITXP). На нем пришлось изменить шасси - несколько увеличили его базу и применили колеса большего диаметра, а крыло немного укоротили по сравнению с базовым 109F. Два этих самолета с радиальным мотором стали единственными Bf109 с каплевидным фонарем. Естественно с крыльев убрали ненужные уже водяные радиаторы. В сентябре этого же года 109X совершил свой первый полет. Большинство претензий высказывалось еще сырому двигателю, также из за затенения лобастым двигателем ухудшилась реакция на работу рулями.

В феврале 1942го самолет еще летал, дальнейшая судьба Bf 109X неизвестна.


Вложения

  • bf109x-02-680x308.jpg
    31,6 КБ · Просмотры: 550
  • bf109x-06-680x474.jpg
    41,6 КБ · Просмотры: 563
Если портить плече каким то рисунком, то необходимо хоть без ошибок. На Мессершмидте воздухозаборник был слева, а на коке не кольцо, а спираль. Это две самые запоминаемые особенности самолета. А как теперь исправить такой шедевр?

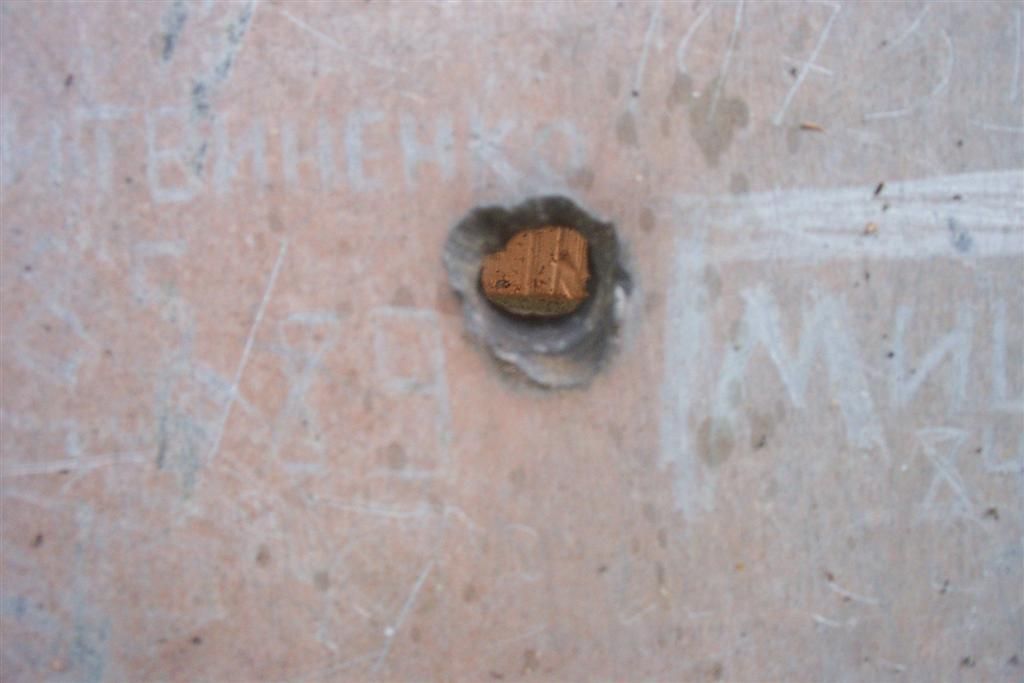

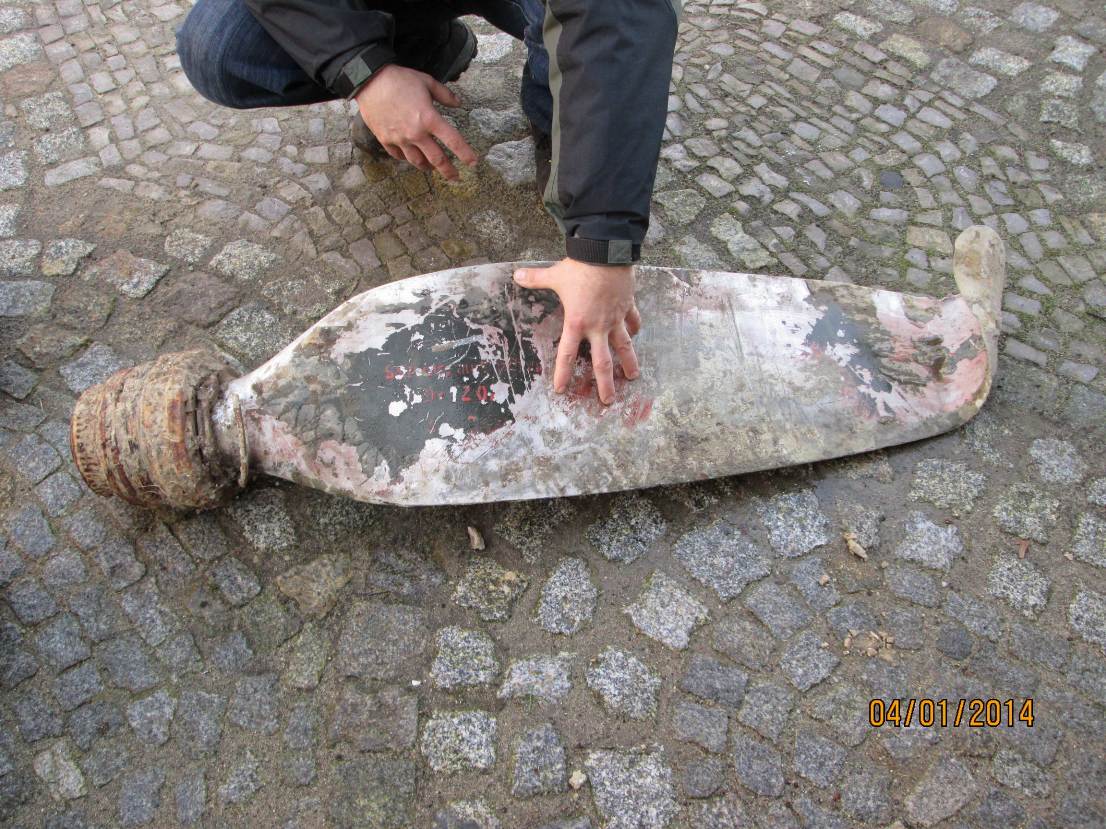

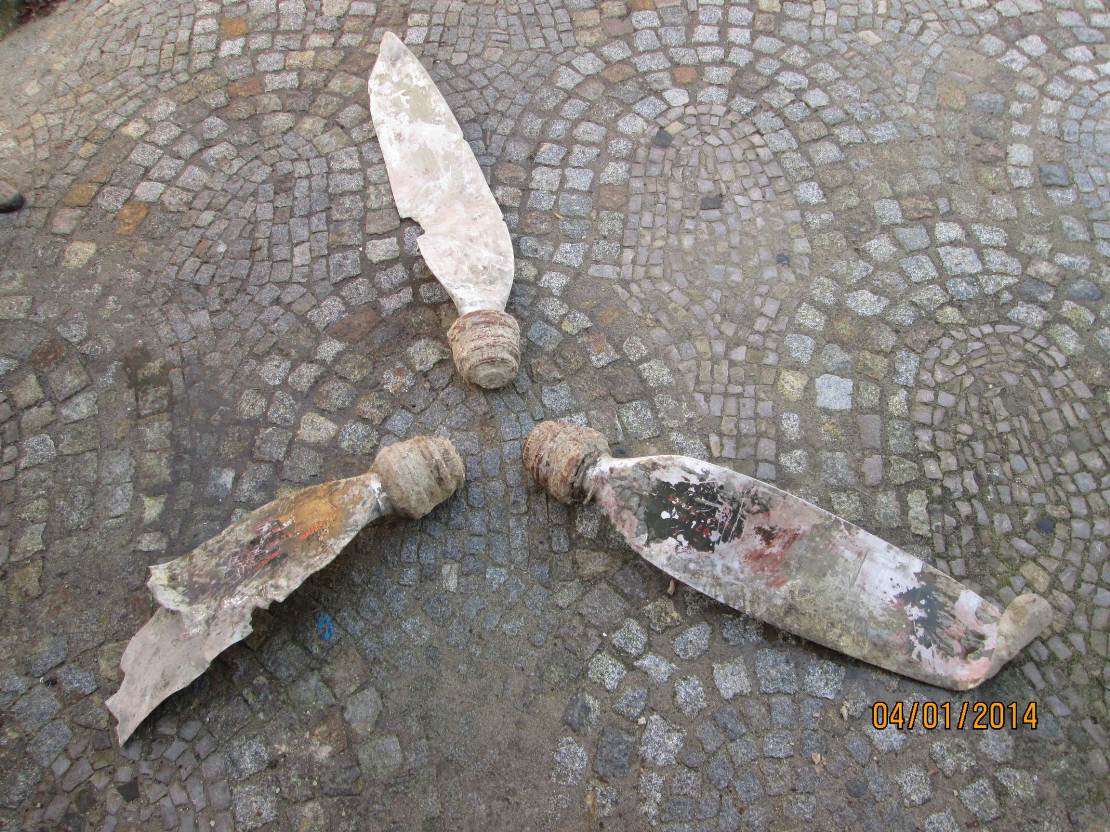

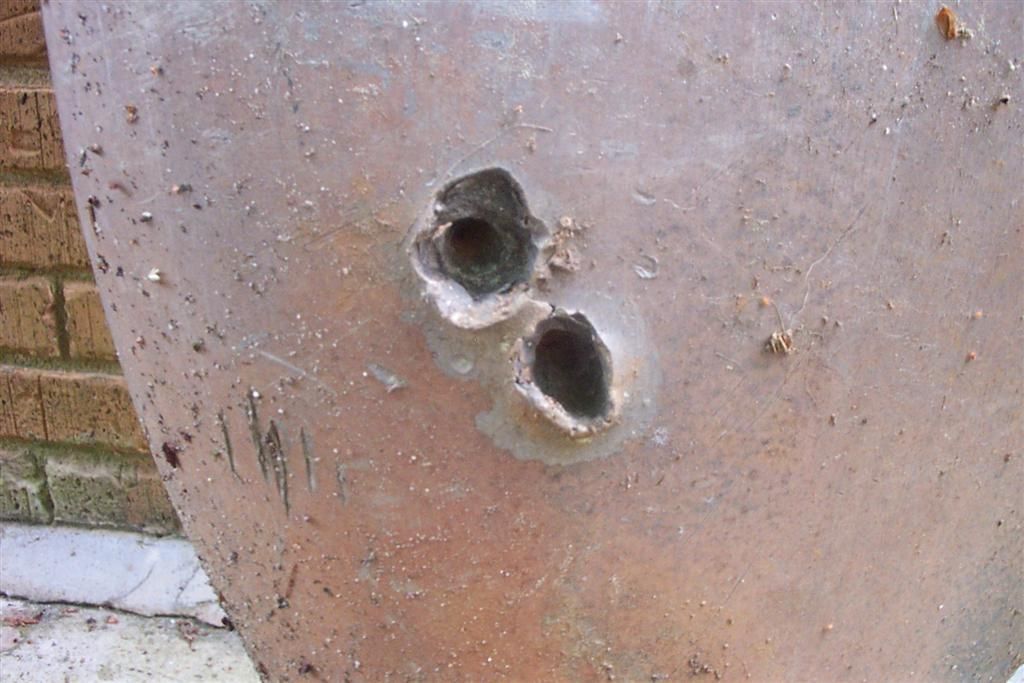

Согнутые и непробитые лопасти 109...и рука автора.


Вложения

  • IMG_0591_izmenit__razmer__1_-1.JPG
    181,7 КБ · Просмотры: 449
  • IMG_0588_izmenit__razmer-1.JPG
    184,6 КБ · Просмотры: 453

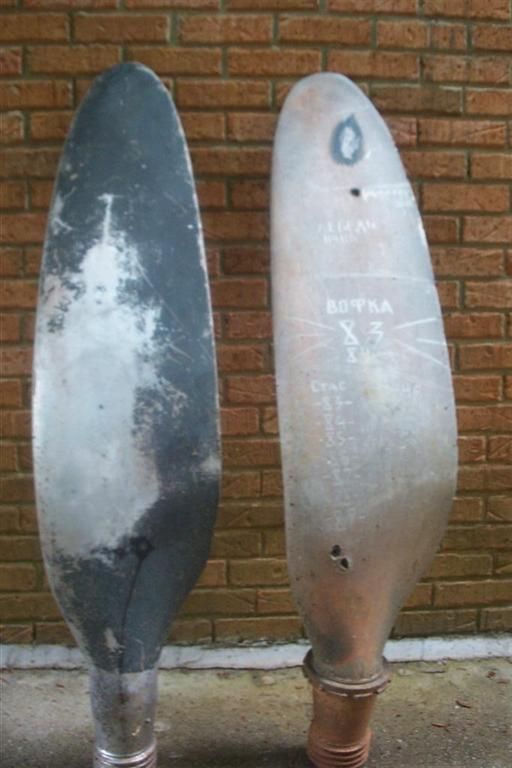

Странно а на той фотке мессера с мерлином лопасти намного более узкие чем эти родные. А мощность мотора сопоставима. Почему родные лопасти такие широкие ?

Да вроде бы сопоставимы, только концы немецкого немного заужены и закруглёнее. Возможно имеется разность в крутящем моменте мотора.
