Расчёт воздушных винтов по книге П.И. Чумака и В.Ф. Кривокрысенко

[UA0IHZ]

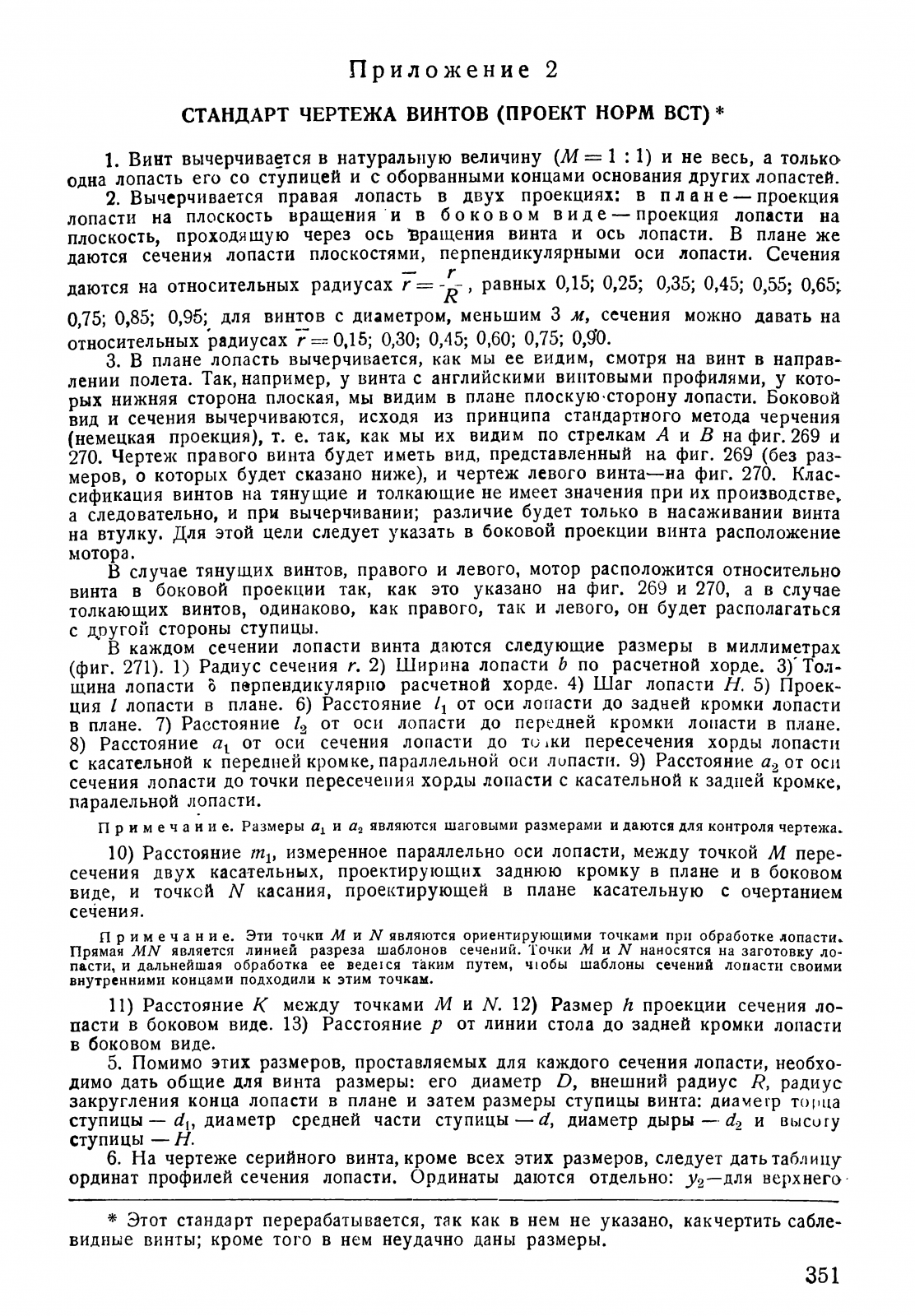

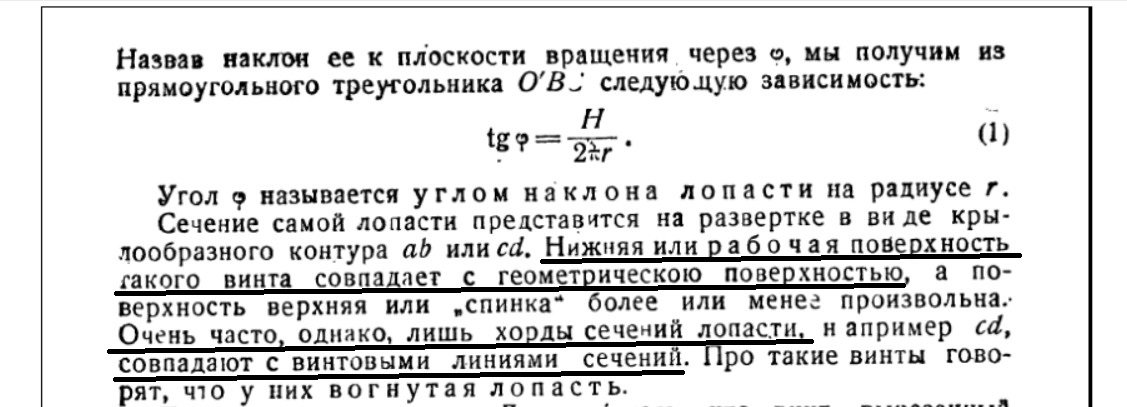

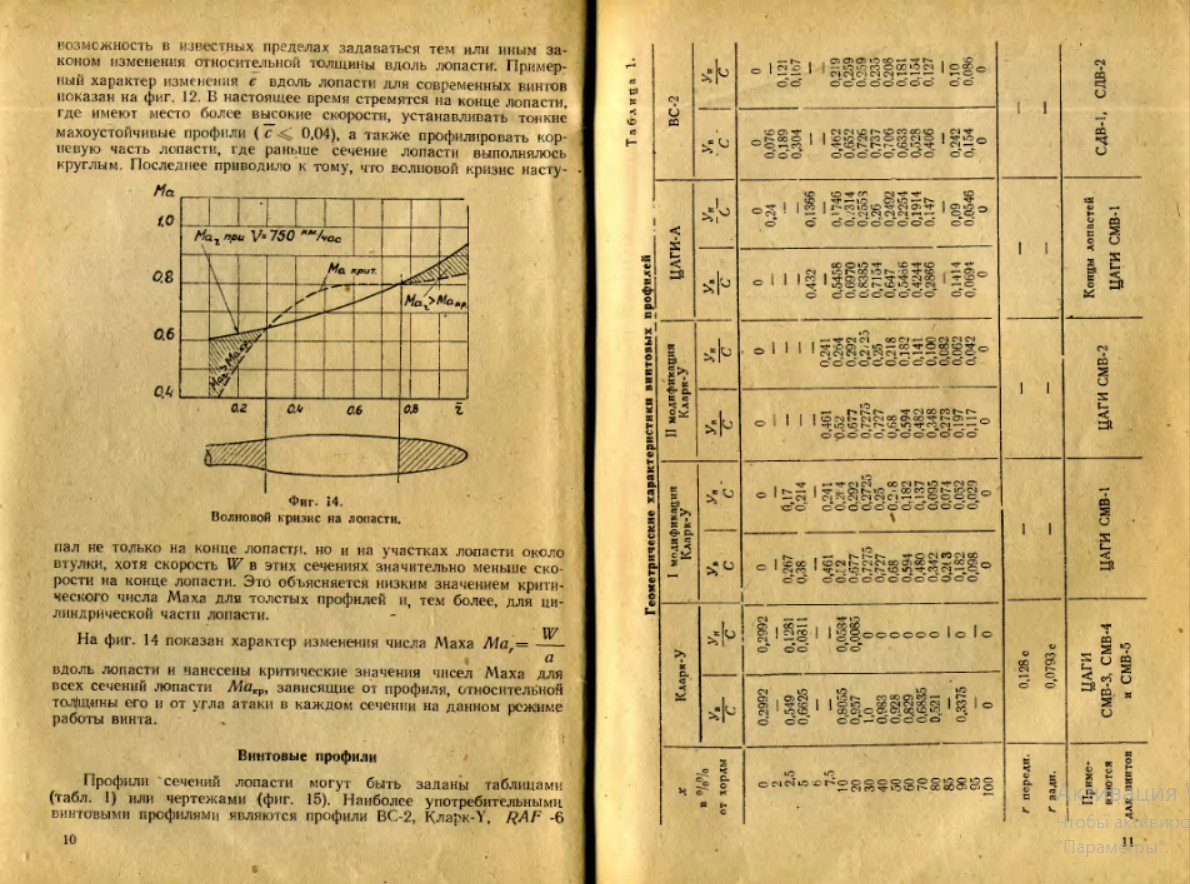

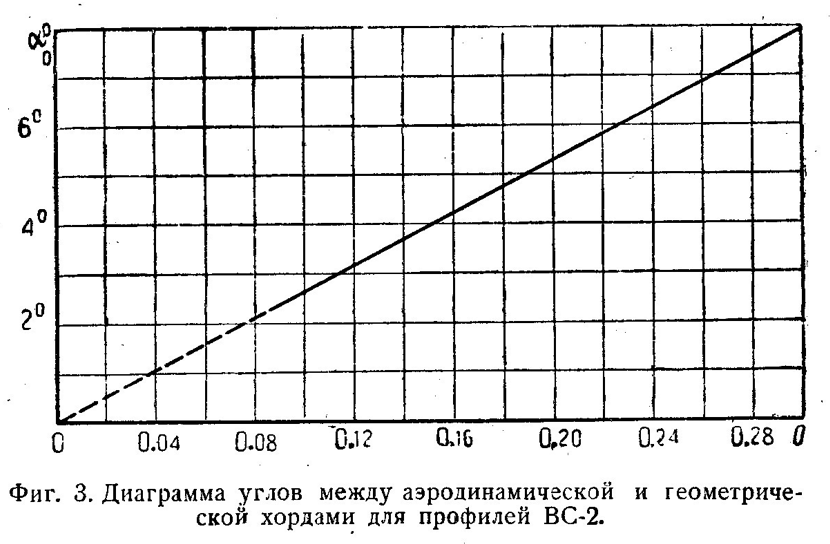

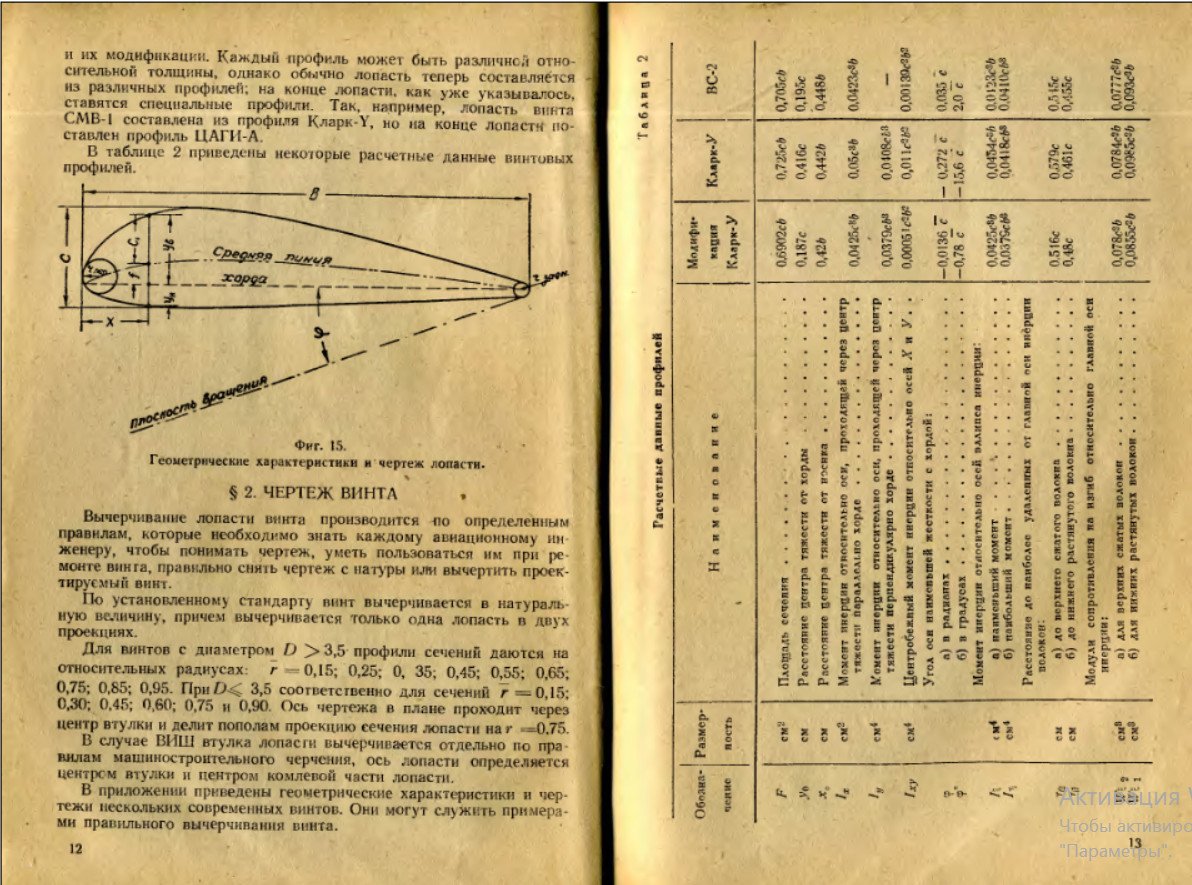

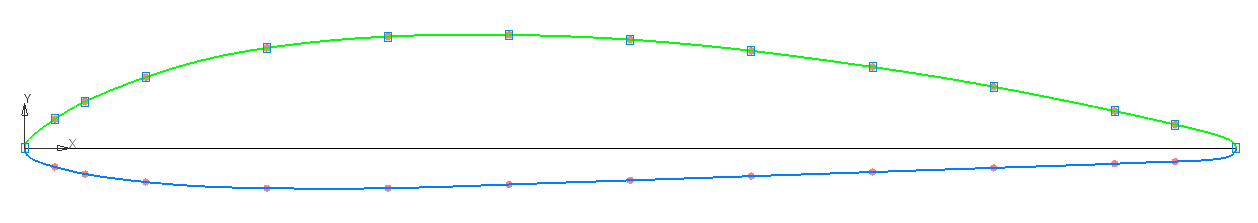

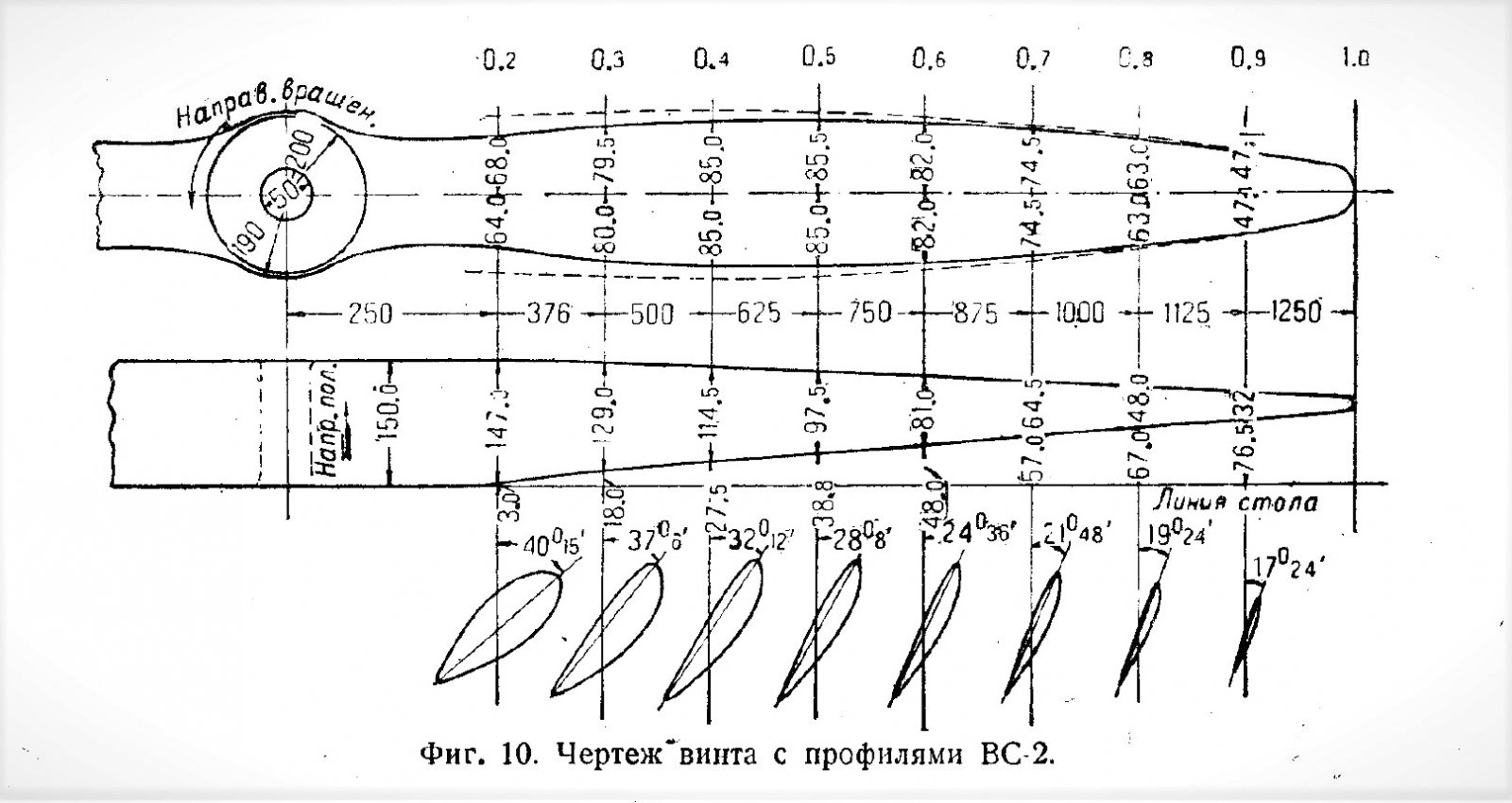

Дужки профилей строю сплайнами по точкам.
Сплайн начинается с хвостика.
Первая и крайняя точки сплайнов лежат на конце и начале хорды.

Получается 14 точек в сплайне.

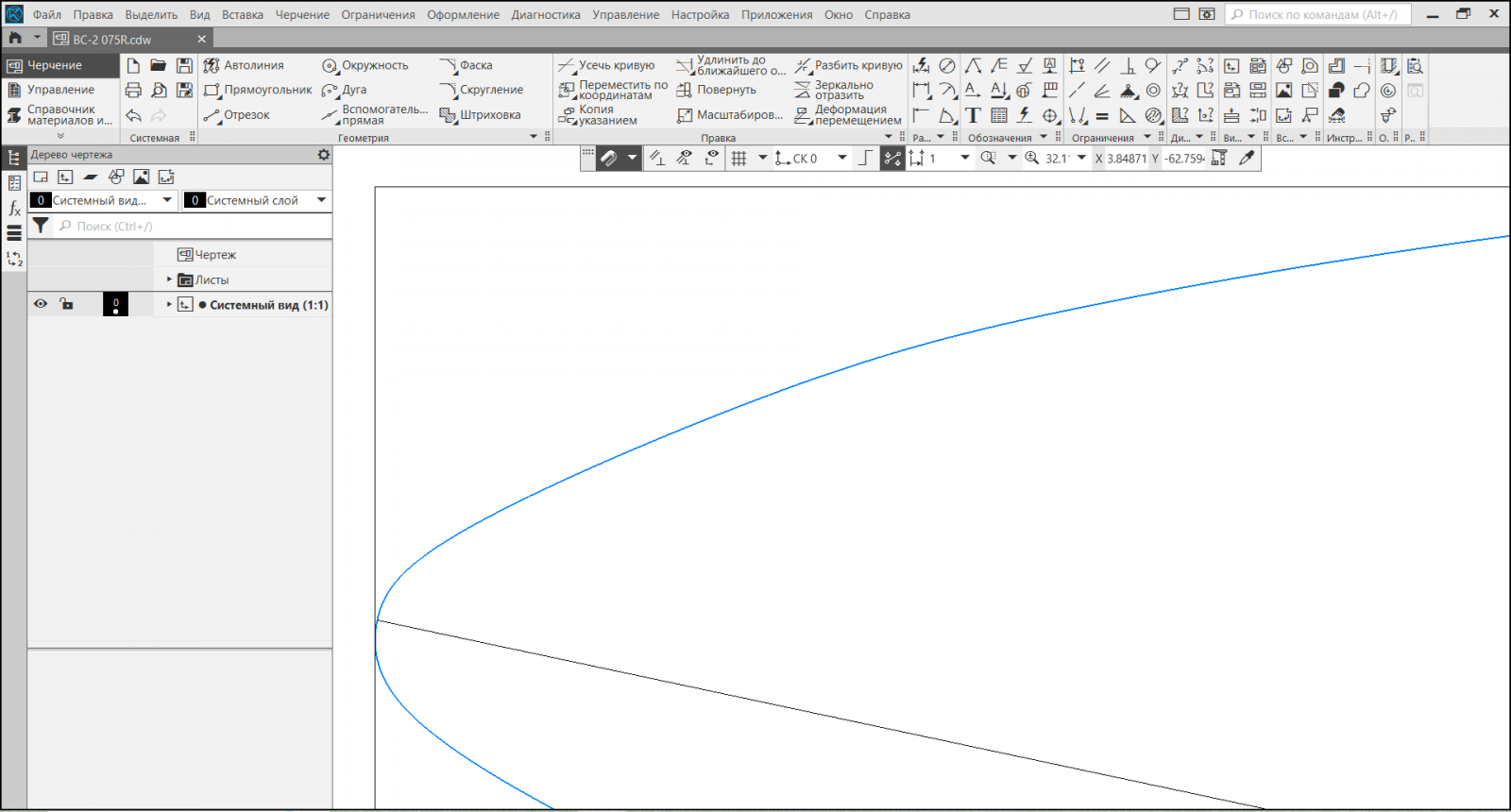

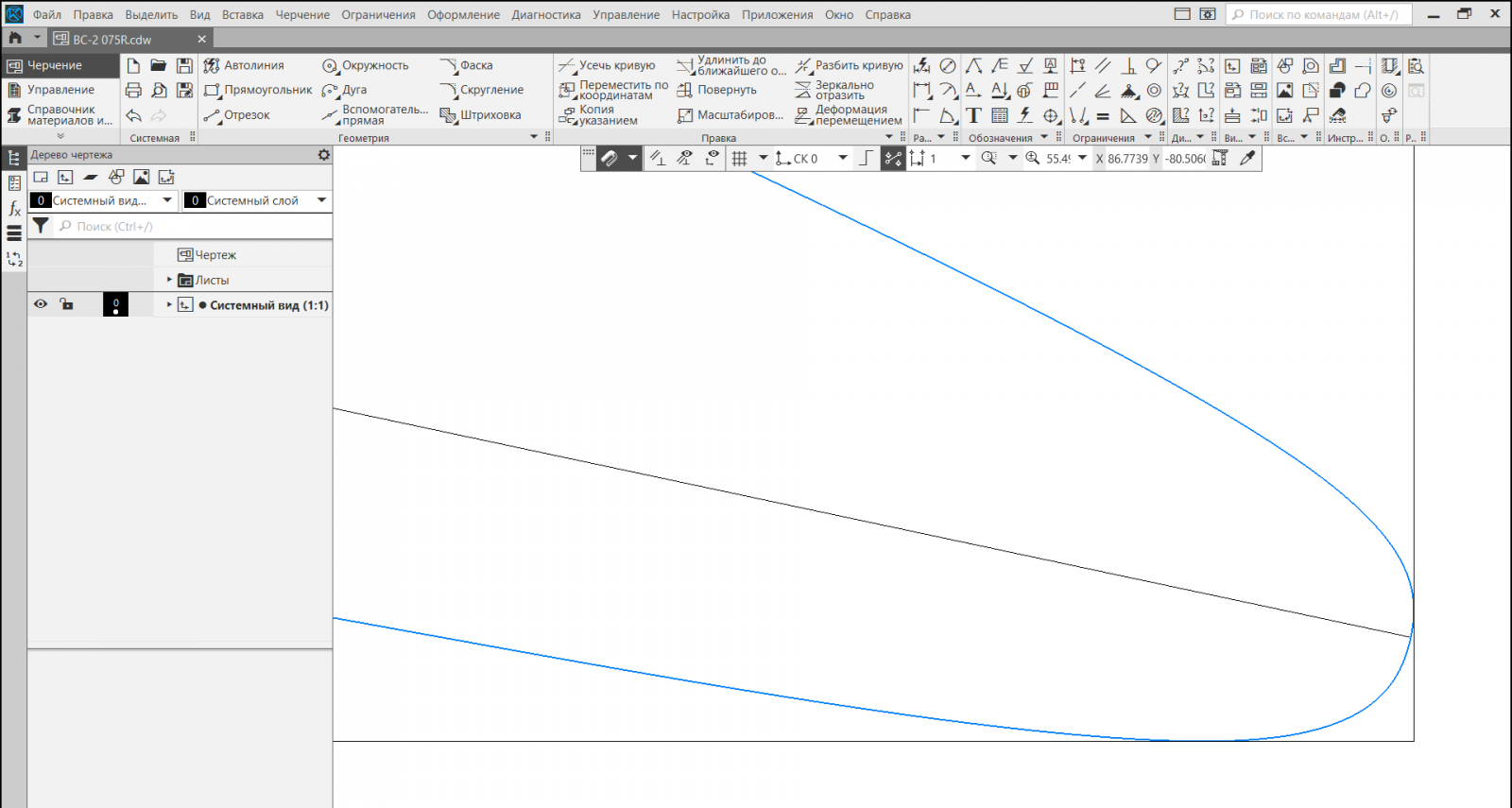

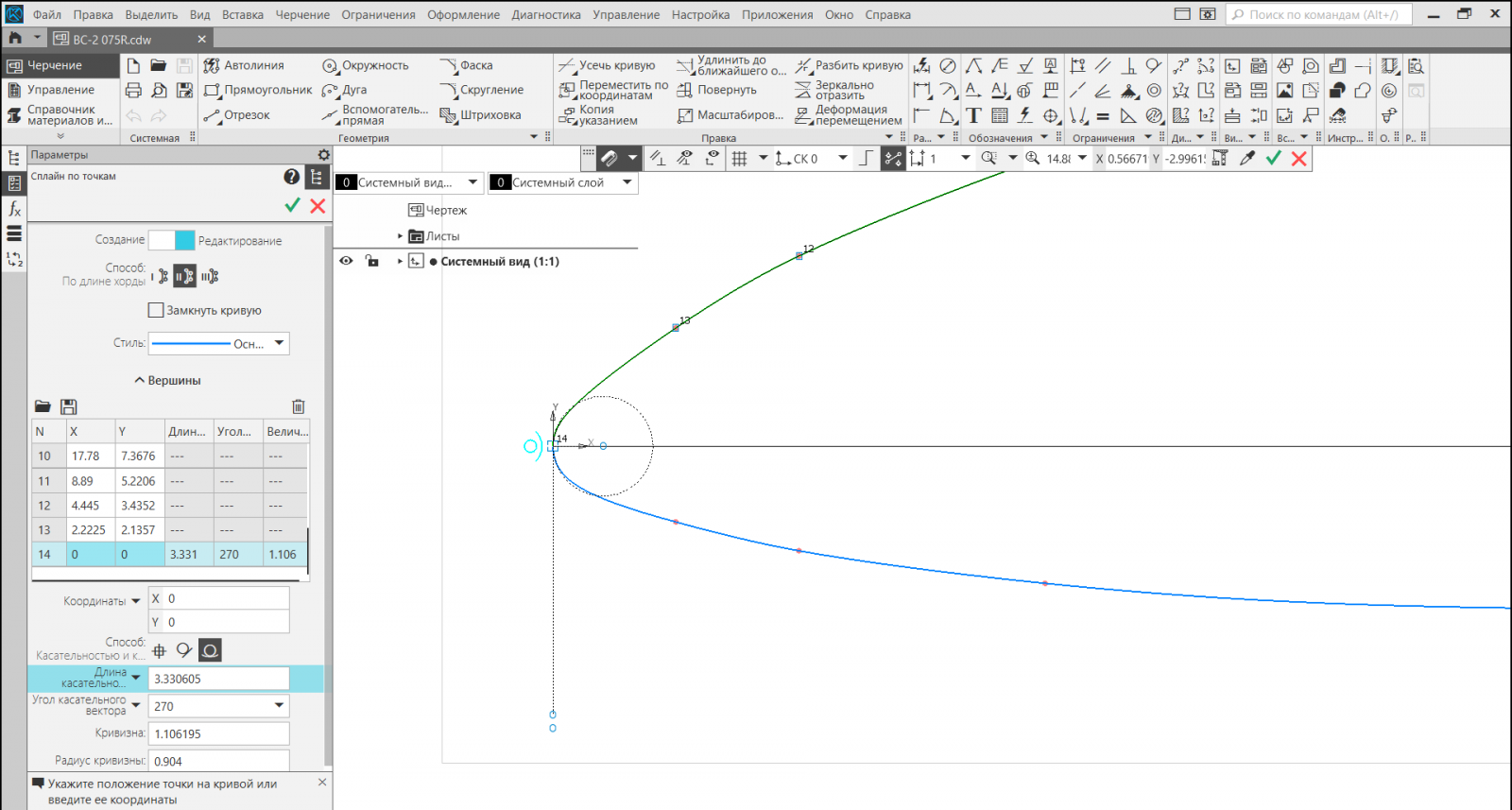

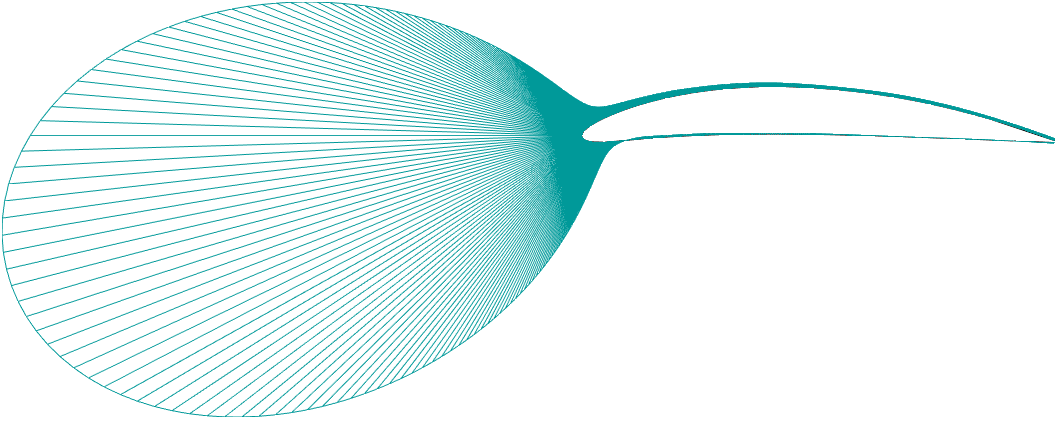

По двум точкам 1 и 14, нужно будет задать радиус кривизны, который будет соответствовать расчётным радиусам носика и хвостика.
Введя радиус, кривизна посчитается автоматически.
Останется выставить угол и длину касательного вектора.
Получилось ответить Вам раньше чем предполагал. 👍 🙂



[UA0IHZ]

Верхняя дужка, Rн.

Можно заметить, что значения радиуса кривизны и кривизна, в Rн и Rхв. имеют одинаковые цифры, а вот длины касательного вектора, будут разными.



[UA0IHZ]

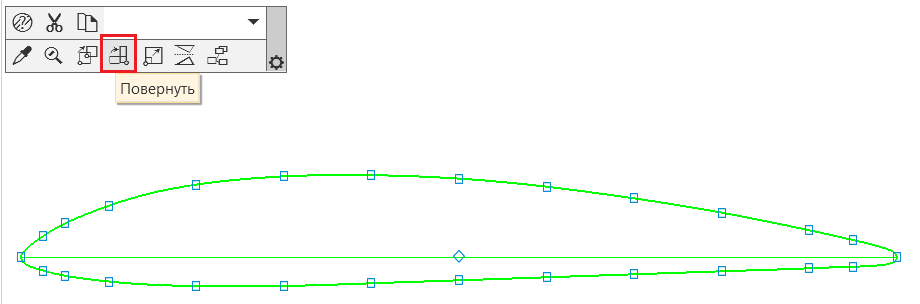

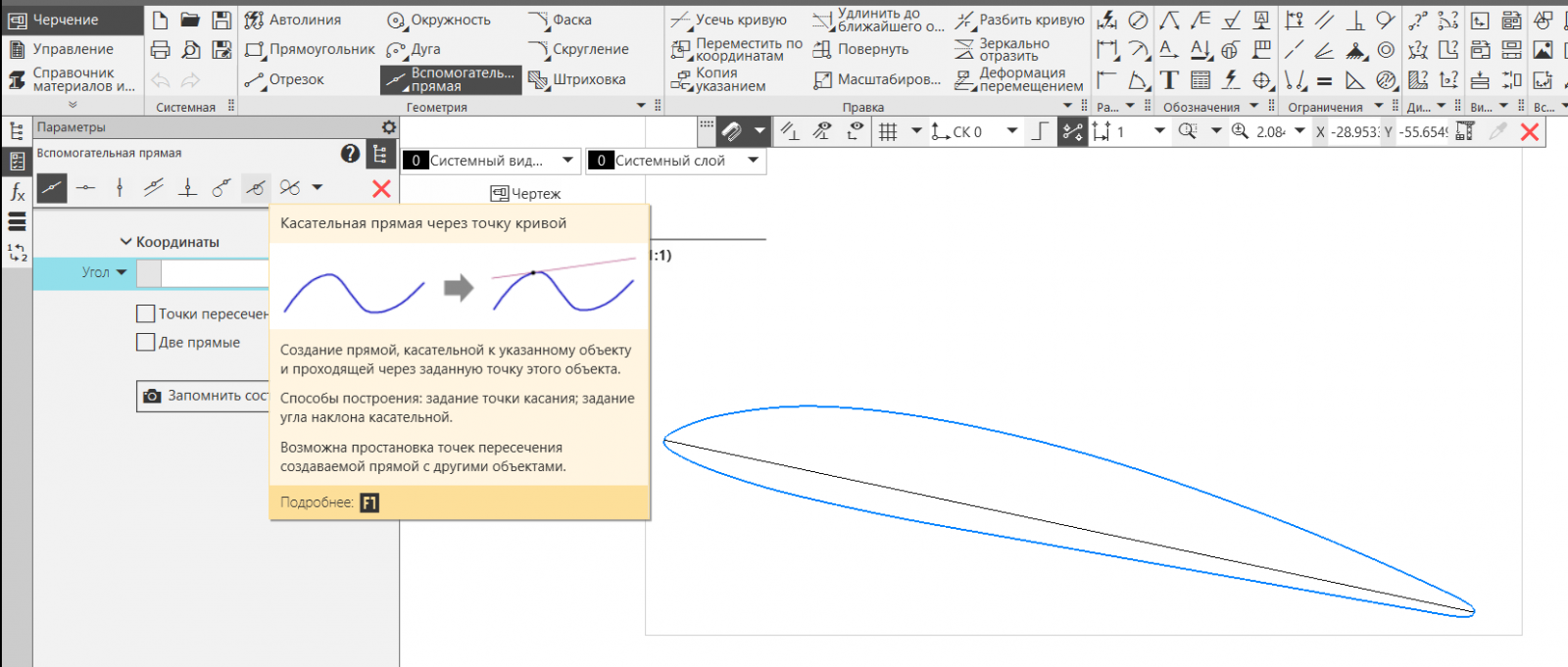

После того как профиль построен, полностью выделяю его и нажимаю повернуть:

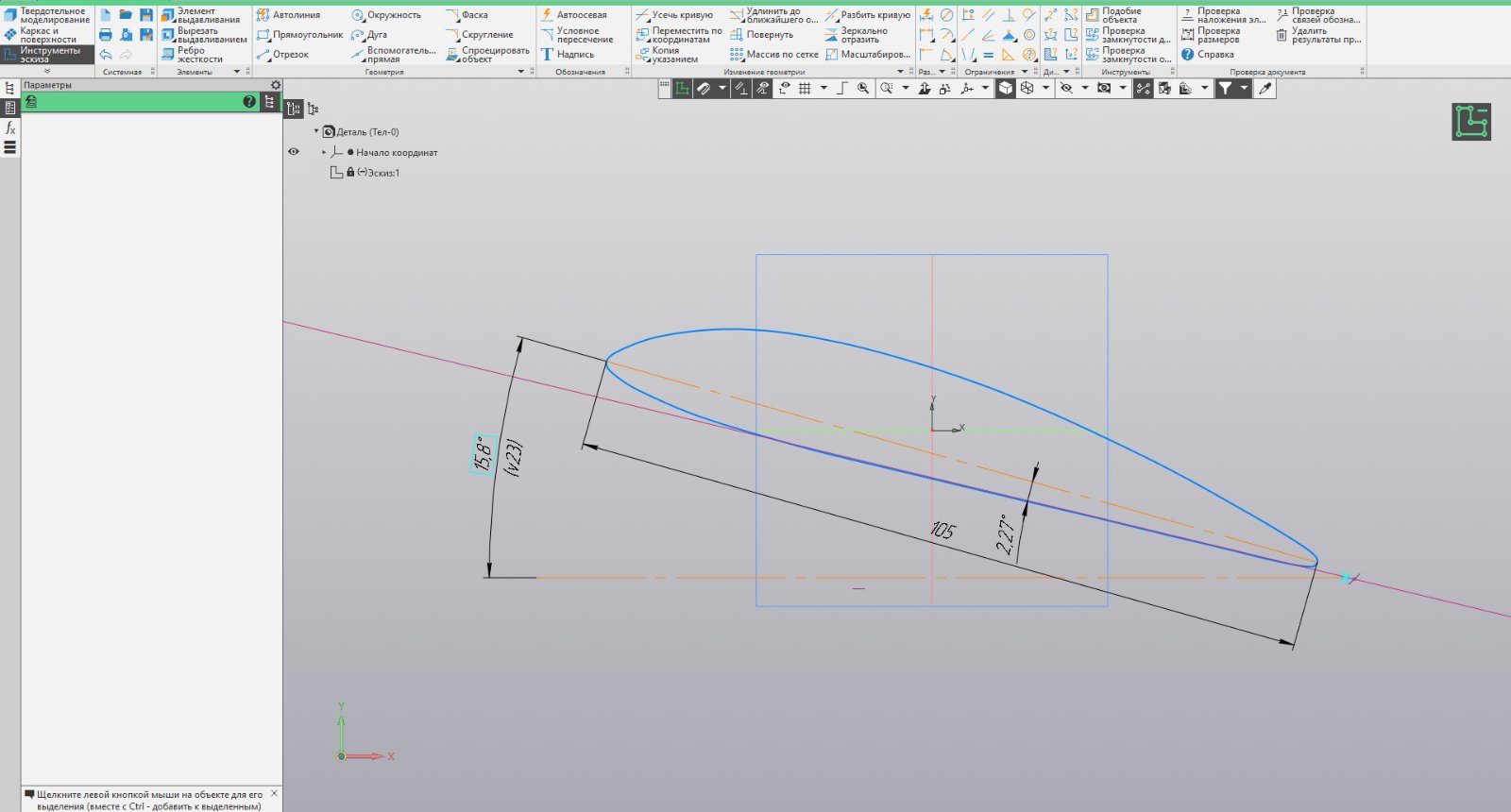

Поворачиваю профиль на необходимый установочный угол.

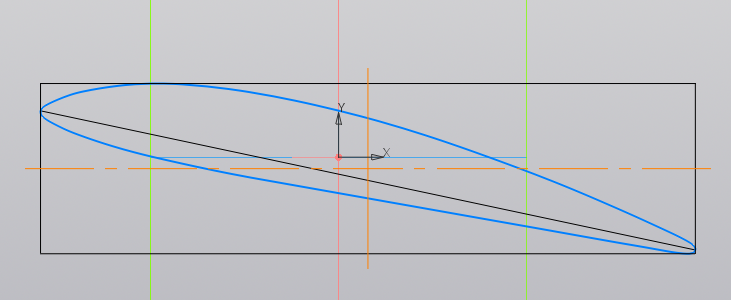

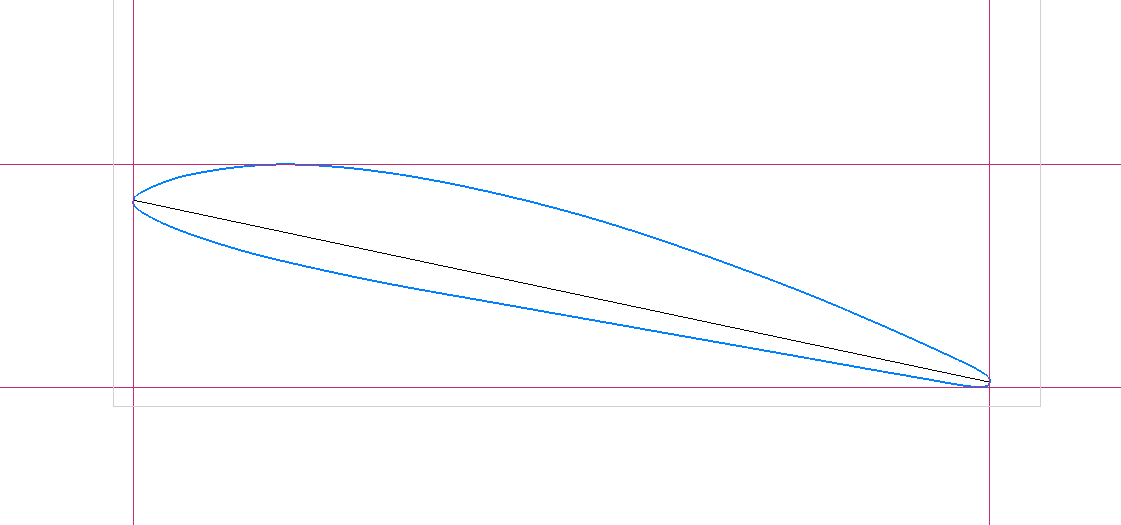

Далее воспользовавшись вспомогательной прямой через точку кривой, строю 4 (четыре) вспомогательные прямые, которые образуют прямоугольник в который четко вписывается профиль.

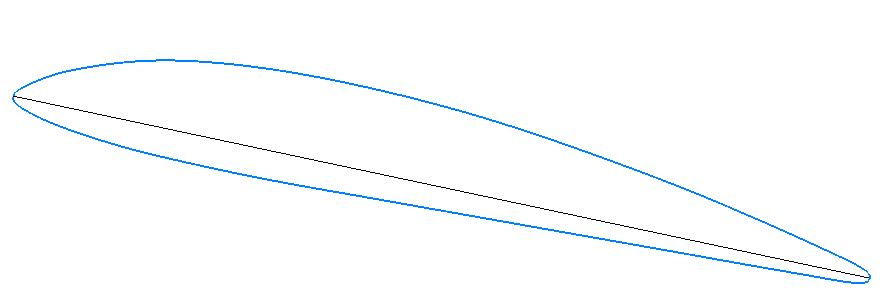

После построения выглядит это так:

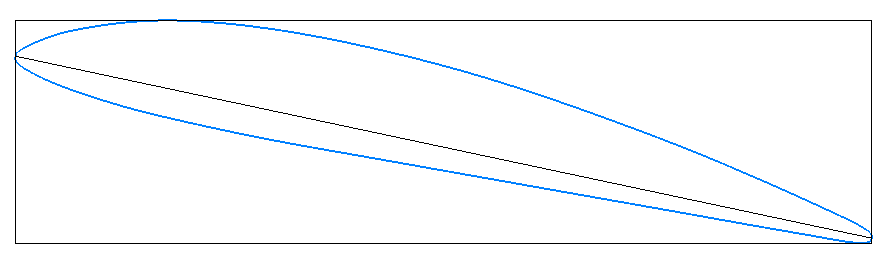

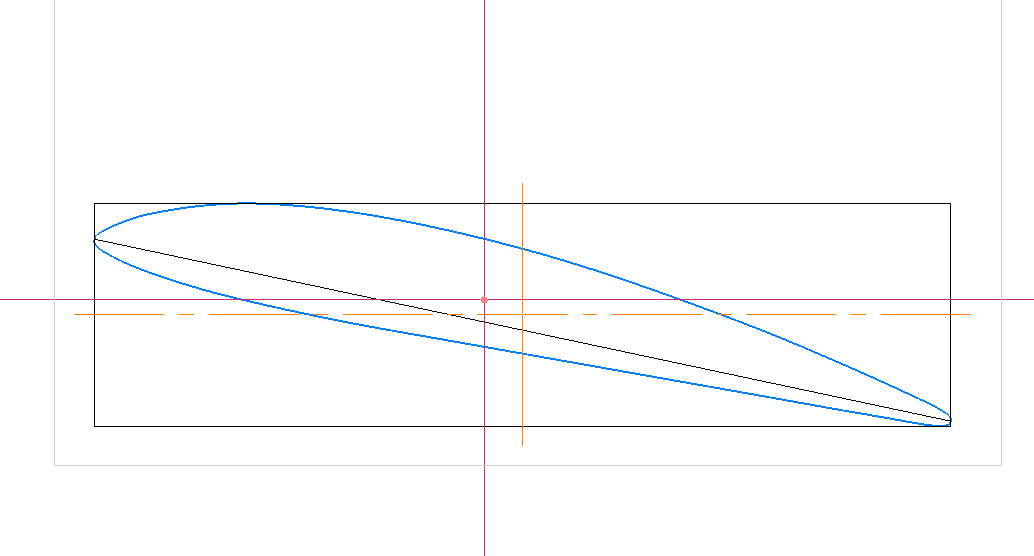

По контуру вспомогательных линий, тонкой линией строю прямоугольник:

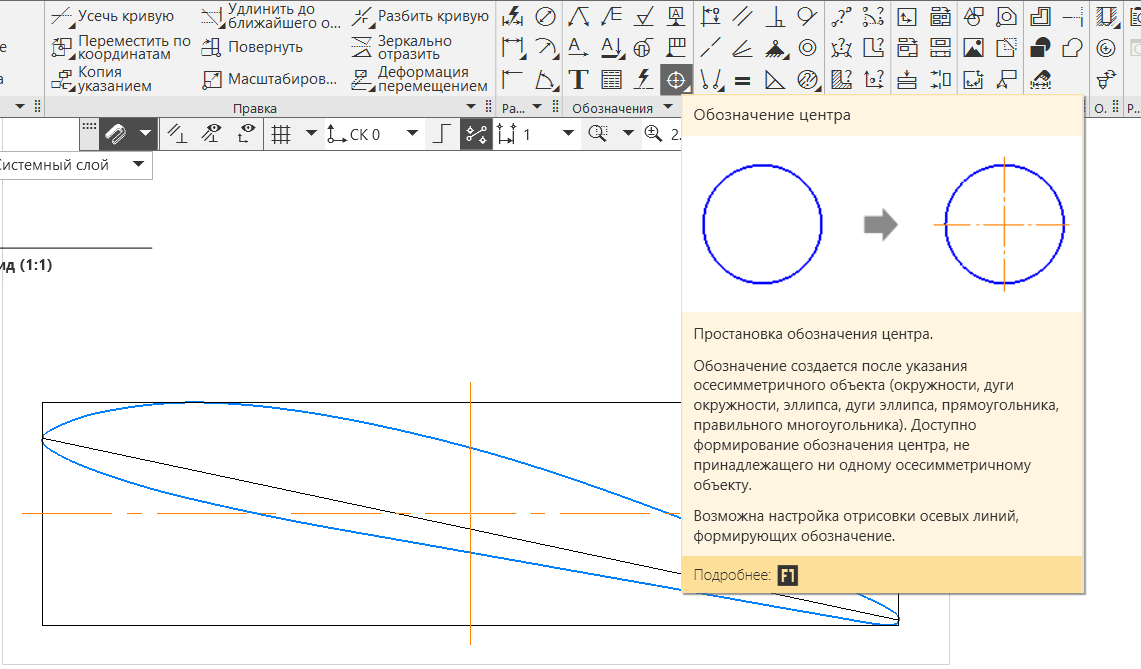

Определяю центр прямоугольника:

Выделяю все полностью и копирую по центру.

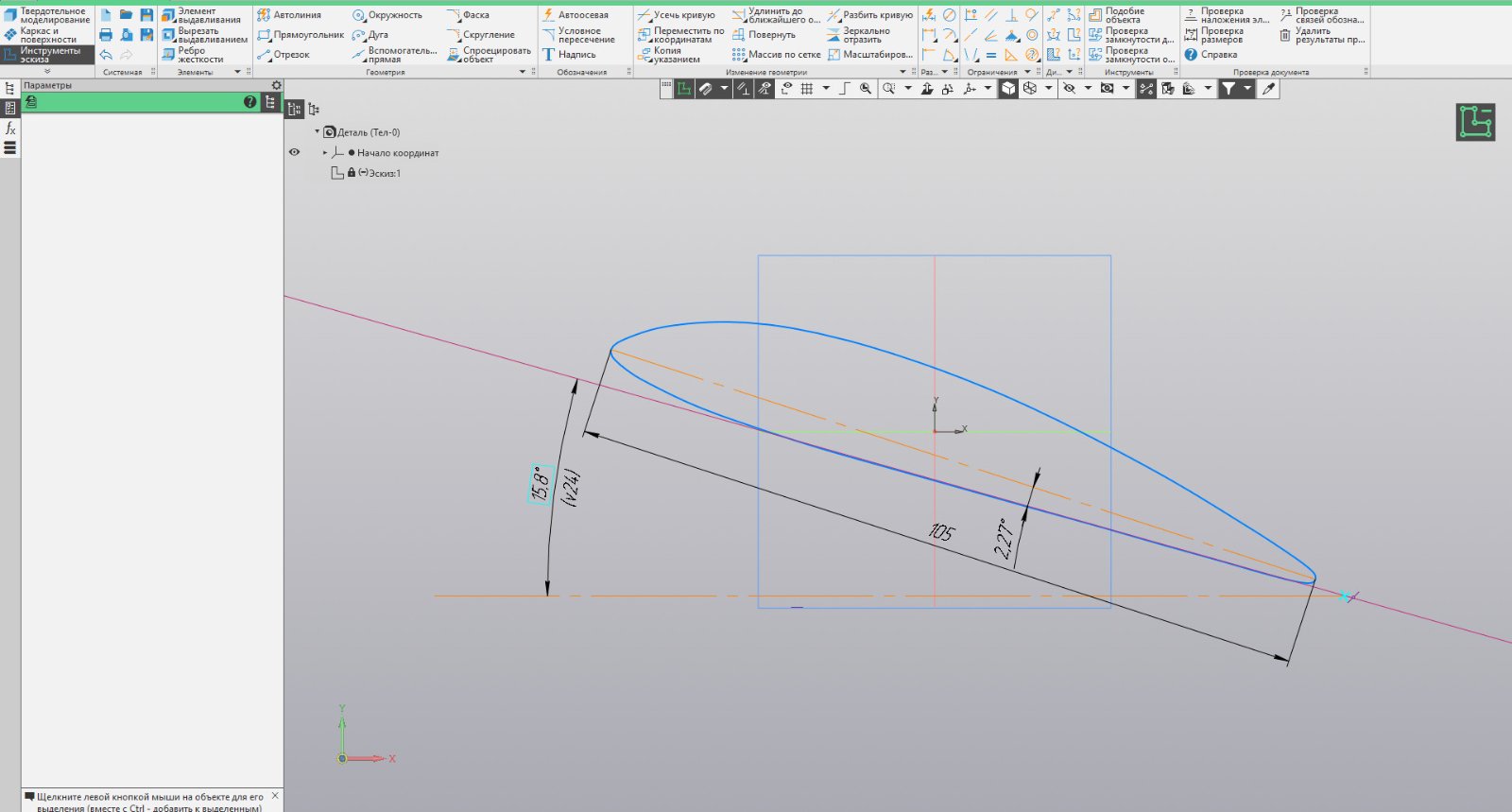

Открываю создать деталь в твердотельном моделировании и вставляю скопированный эскиз точно в центр:

Выхожу из создания эскиза и выдавливаю профиль как говорил ранее.

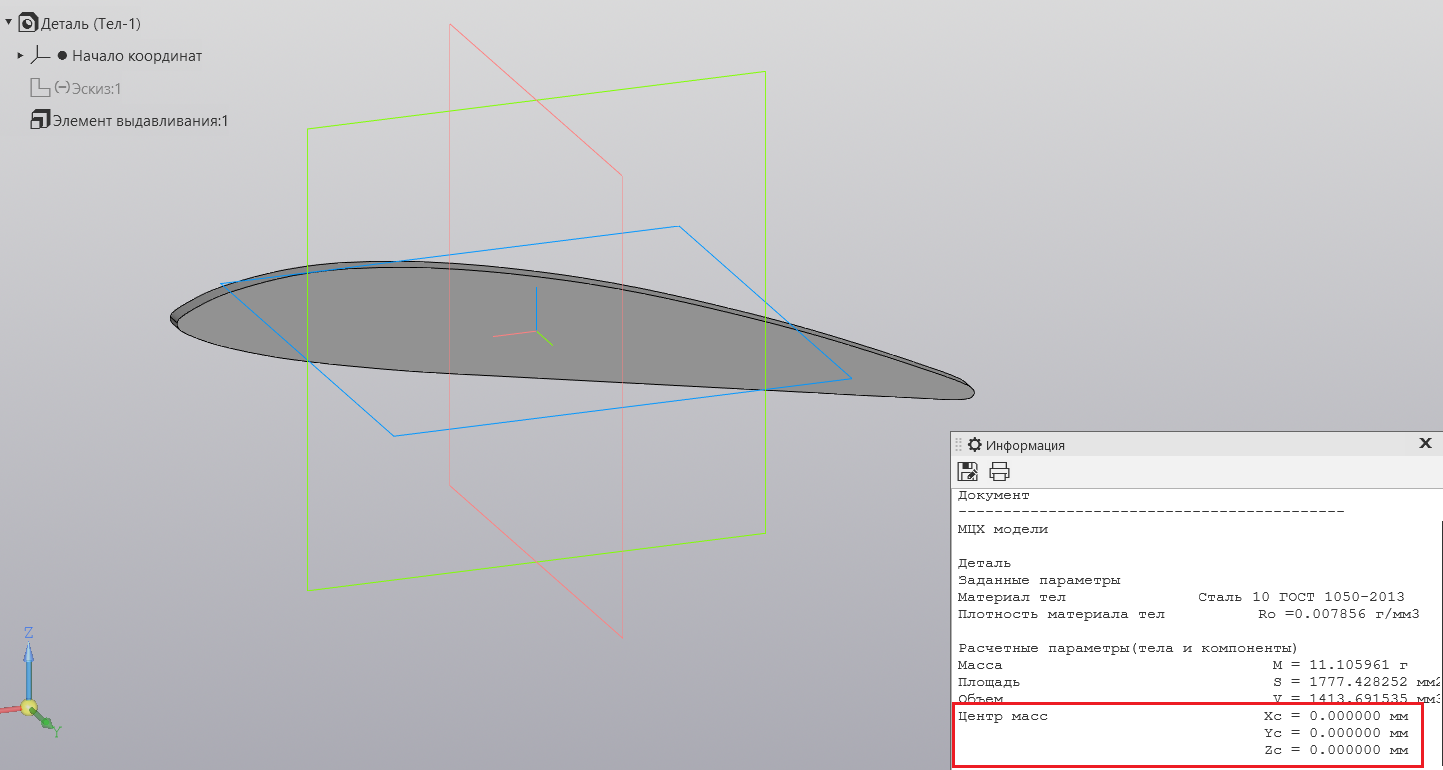

Определяю на сколько смещена точка ЦМ.

Последовательно копирую значения ЦМ Хc и Yc и при помощи параллельной вспомогательной прямой получаю истинную точку ЦМ профиля.

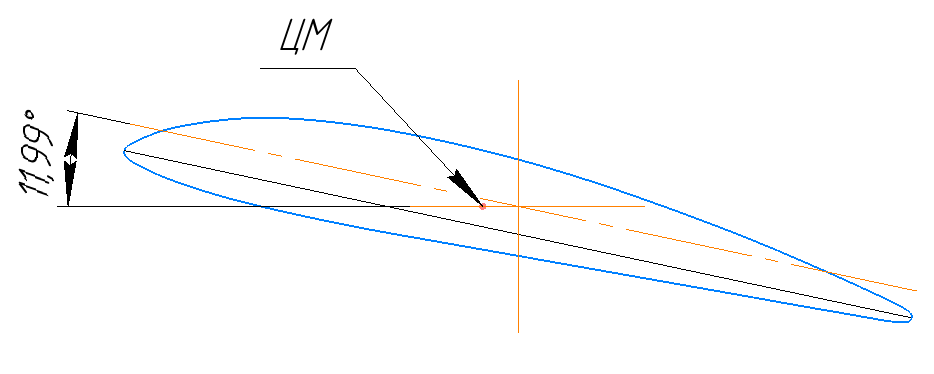

На пересечении ставлю точку.
Эта точка и является ЦМ профиля.
Для проверки можно выполнить копирование профиля по этой точке и вставить его в эскиз твердотельного моделирования.



[UA0IHZ]

И в результате получаем:



[UA0IHZ]

Вот вроде бы всё Вам рассказал как выполняю построение.
Как и говорил ранее, возможно это по "лапотному" 😆 , но мне так удобно.👍
Будут вопросы, пишите.
Чем смогу помогу.



[UA0IHZ]

Компас 3D, начиная с 22-й версии позволяет проводить сглаживание сплайнов.

Сейчас этим методом я уже не пользуюсь.
Проверил, протестировал, потренировался, построил и всё.
Для профи это может и подходит, а для любителя точности как я описал выше, вполне достаточно.
