Ищу чертежи самолёта Piper PA-22 "Tri Pacer".

[pilotvladimir]

Насчет деревянного лонжерона вставлю свои три цента.... Я ремонтировал аеронку чемп, так вот, дюралевые нервюры там ТУПО нанизаны на деревянный!!! лонжерон и КАЖДАЯ просто ПРИБИТА!!! тремя ГВОЗДИКАМИ...
Минусов такой конструкции не вижу, одни плюсы...
В общем простенько и со вкусом...



[Denis]

Насчет деревянного лонжерона вставлю свои три цента.... Я ремонтировал аеронку чемп, так вот, дюралевые нервюры там ТУПО нанизаны на деревянный!!! лонжерон и КАЖДАЯ просто ПРИБИТА!!! тремя ГВОЗДИКАМИ...
Минусов такой конструкции не вижу, одни плюсы...
В общем простенько и со вкусом...

Это не тупо, а серьезно продумано.



[Denis]

Нашел где живут чертежи.  Здесь можно заказать CD:

http://www.shortwing.org/shortwing_cd.php



[Korotkov]

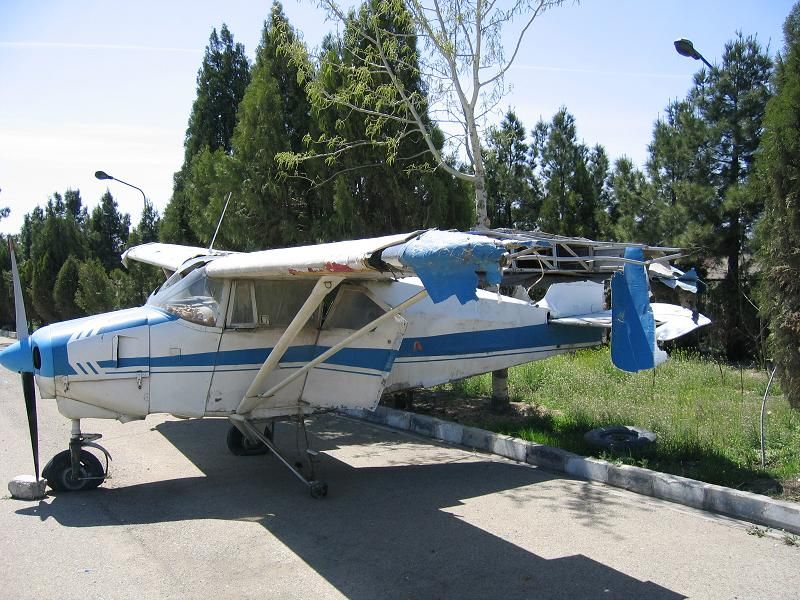

был в Иране нашел там труп pa-22,сфотографировал некоторые узлы



[Korotkov]

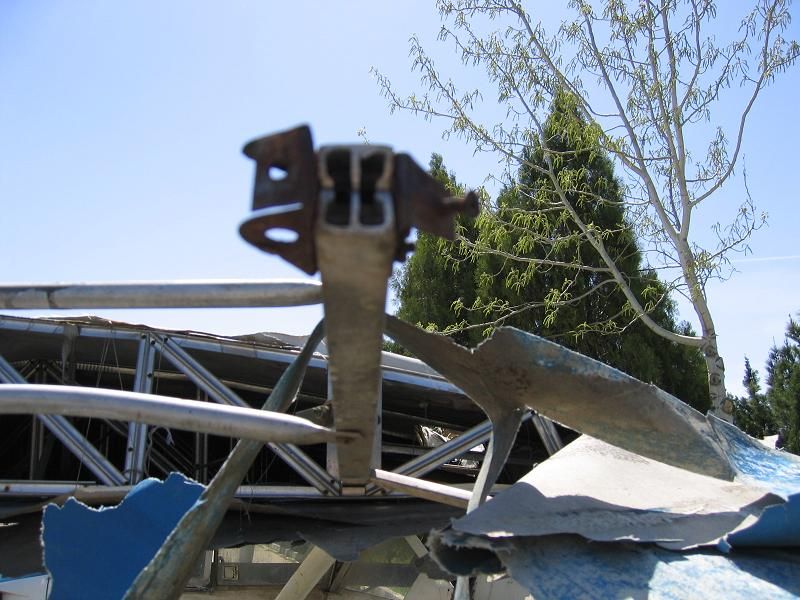

концевая часть лонжерона



[Korotkov]

...



[Korotkov]

расчалки



[Korotkov]

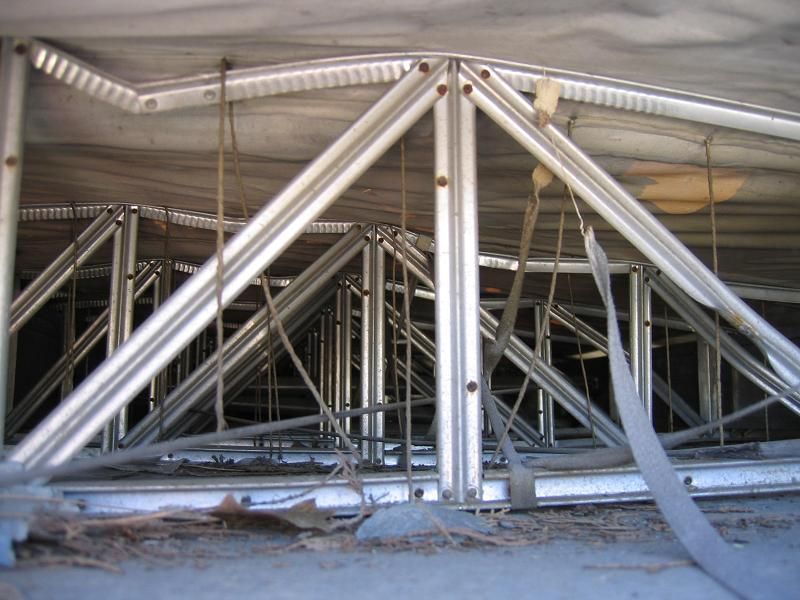

нервюры



[Korotkov]

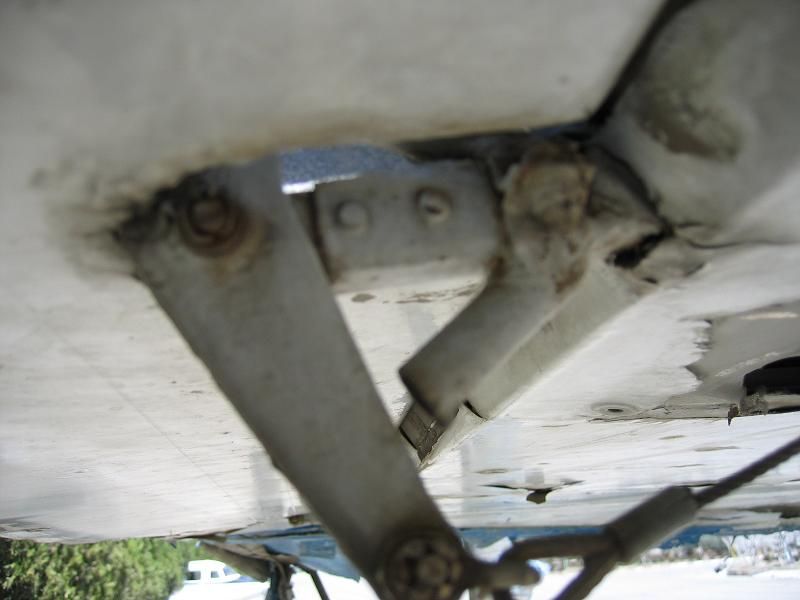

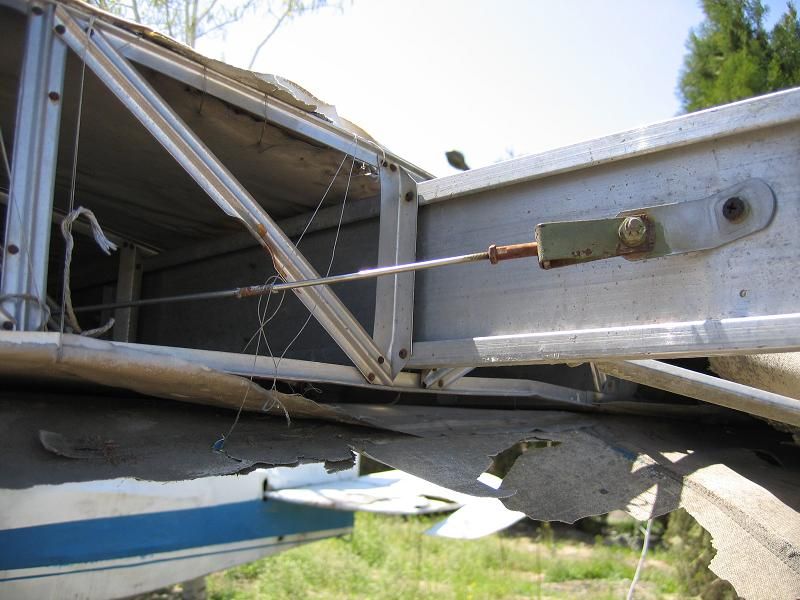

узел навески элерона



[Korotkov]

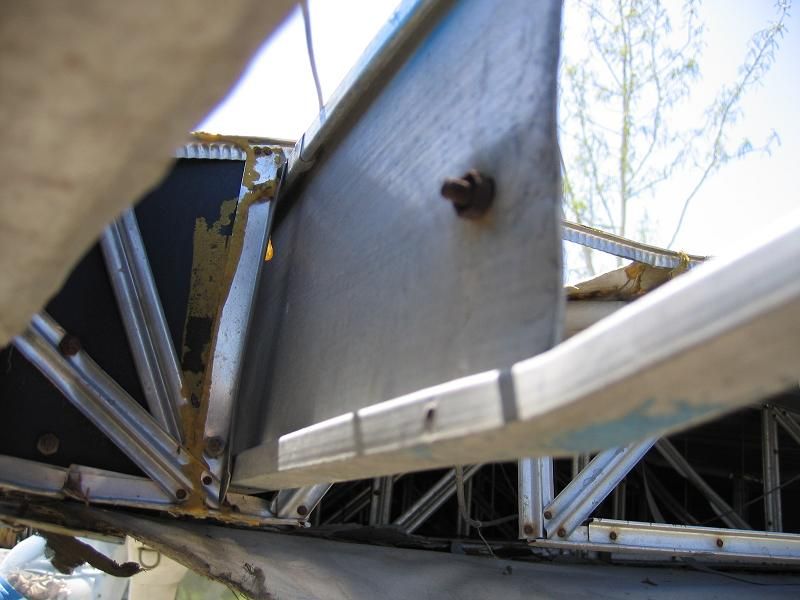

такие вот соединения



[Korotkov]

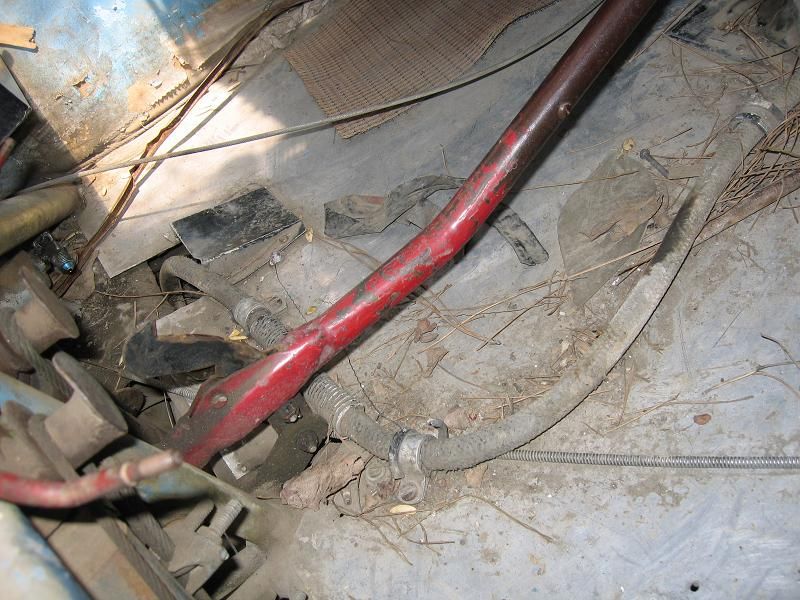

выпуск закр на полу,очень удобно(как ручник на авто)



[Korotkov]

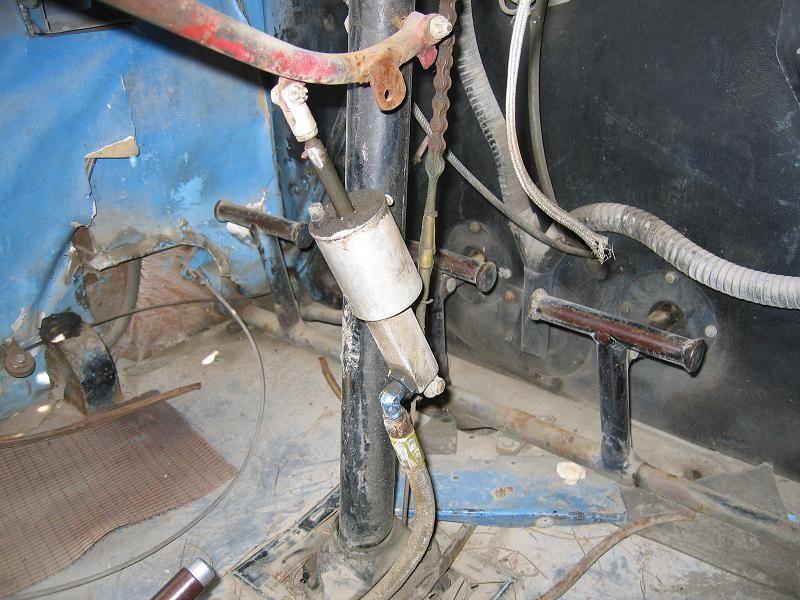

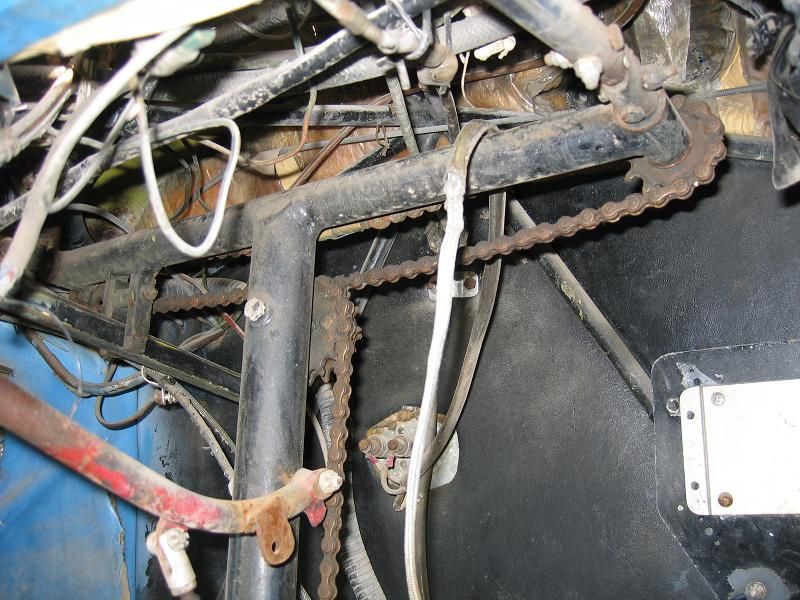

штурвальная колонка



[Korotkov]

тормоз один общий



[Korotkov]

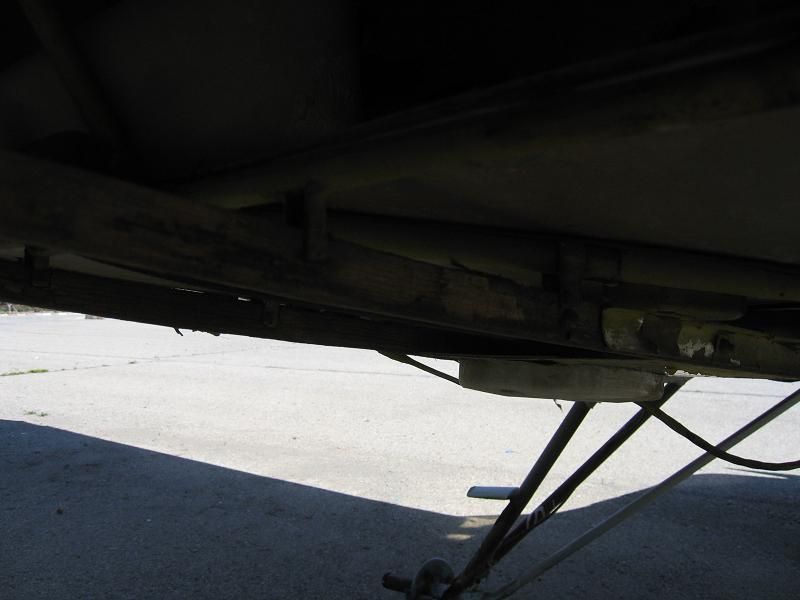

стрингера на "брюхе"



[Korotkov]

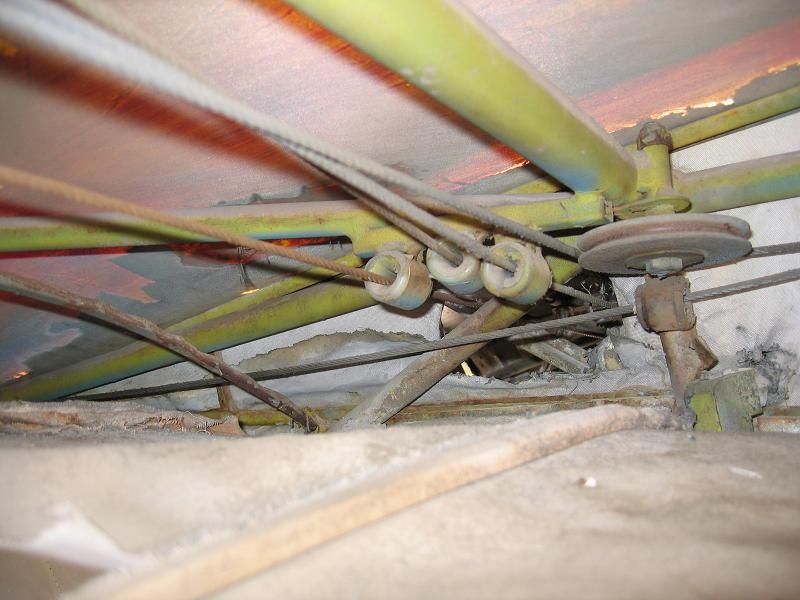

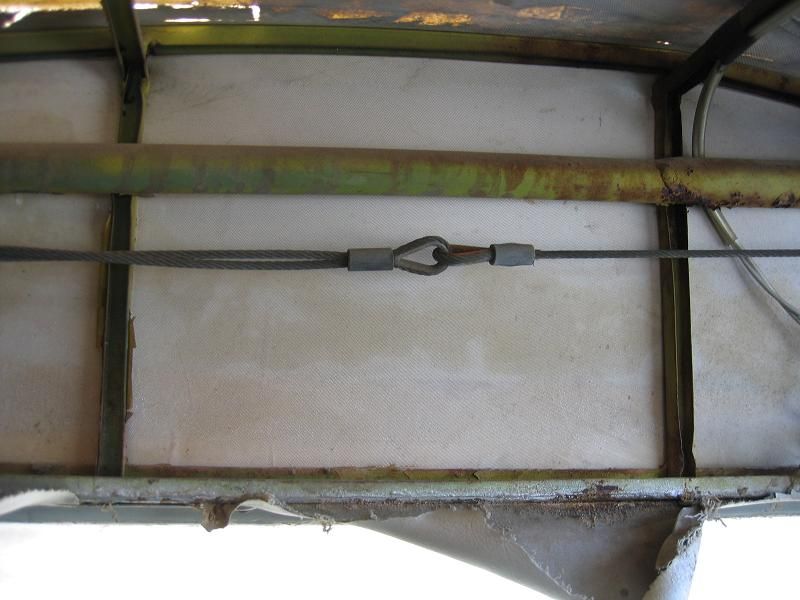

тросовая проводка



[lexa_]

Korotkov
Denis
СПАСИБО ОГРОМНОЕ!
Со своей стороны я тоже интересный сайтик нашел-как восстанавливают тряпко-трубные самолеты
http://www.aviationspecialties.com/currentprojects.htm



[lexa_]

Кстати, при всем уважении к Гене Хазану, отмечу, что на данном "Три пейсере" широко используются соединения сталь-алюминиевые сплавы



[lexa_]

Korotkov
А что с беднягой случилось-то?
Судя по повреждениям верха нервюр, и отсутствию киля, он мог зацепить крылом землю и перевернуться-тогда почему винт цел?



[Mike_E]

Korotkov
Denis
СПАСИБО ОГРОМНОЕ!
Со своей стороны я тоже интересный сайтик нашел-как восстанавливают тряпко-трубные самолеты
http://www.aviationspecialties.com/currentprojects.htm

Спасибо всем!
Очень полезная информация



[pilotvladimir]

Такой "труп" па-22 восстановить можно ... Когда я работал в "Anabaras", то там и не такие трупы восстанавливали... Кстати, нечто подобное ищу для себя... Но предпочтение машинкам, способным хотя-бы на базовую акробатику, ибо лучьший самоль всех времен и народов Як-52 мне, увы, пока не по карману... :'(
