Конструкция редукторов, виды в разрезах и сечениях

[mz]

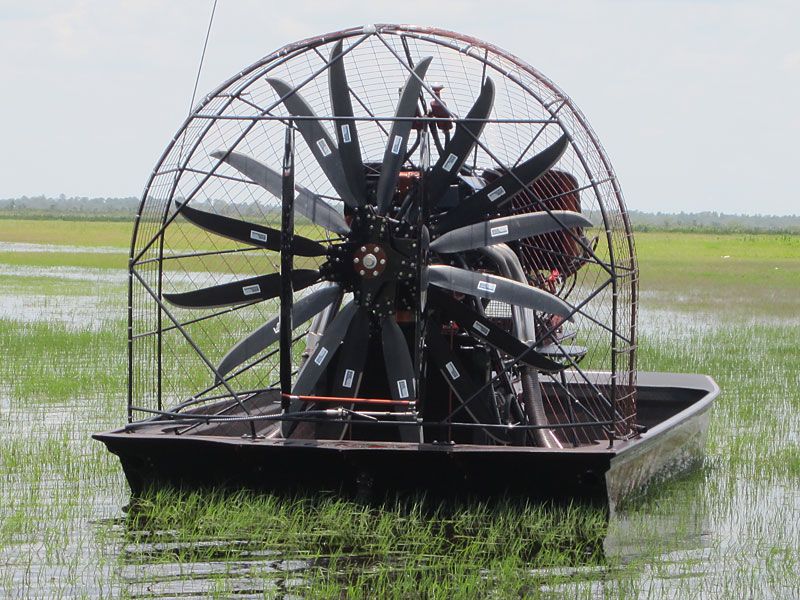

соосник , лопастей немерено .



[А.Г.К]

mz, благодарю за информацию. Моему другу это нужно только для испытания агрегата, вот и интересуемся какие там "подводные камни".



[mz]

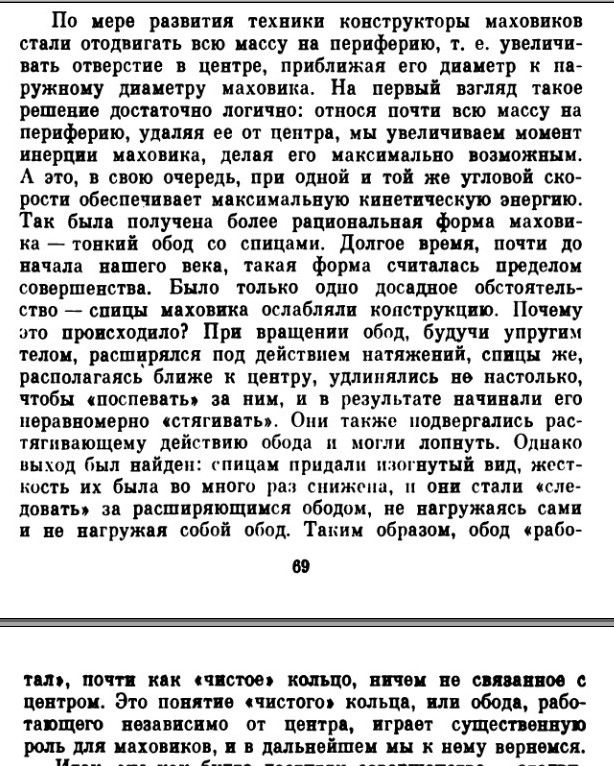

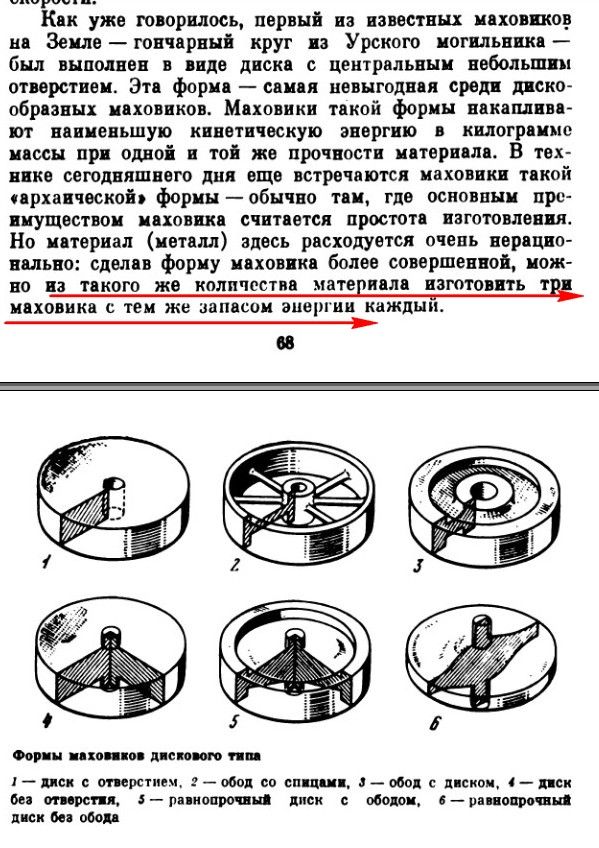

Маховик может быть легче , а махать будет так же .



[mz]

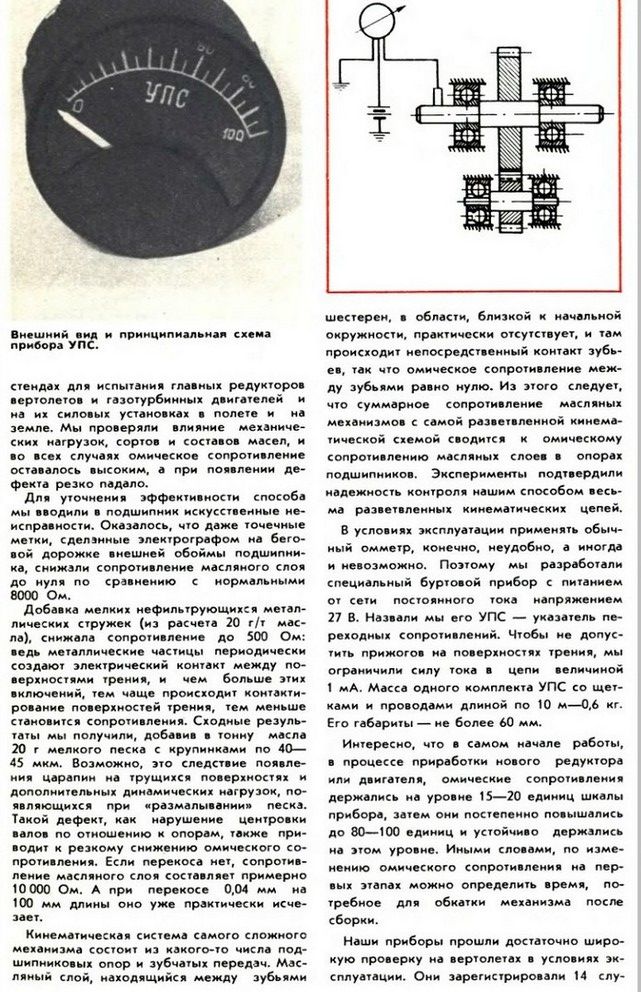

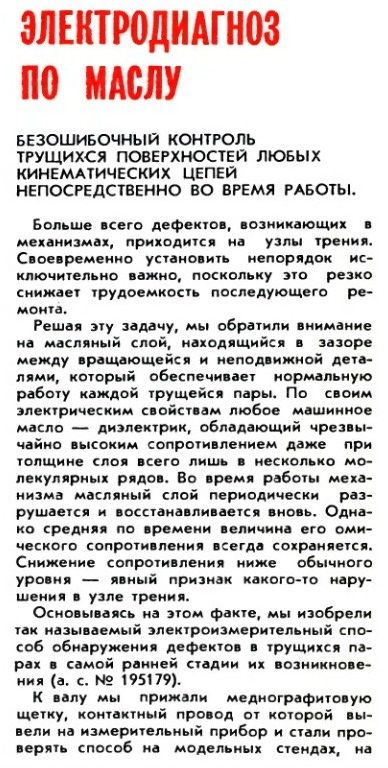

Контроль состояния масла  в редукторе .



[sun]

Не понятно, щетка прижималась к валу снаружи или внутри редуктора?



[mz]

Не понятно, щетка прижималась к валу снаружи или внутри редуктора?

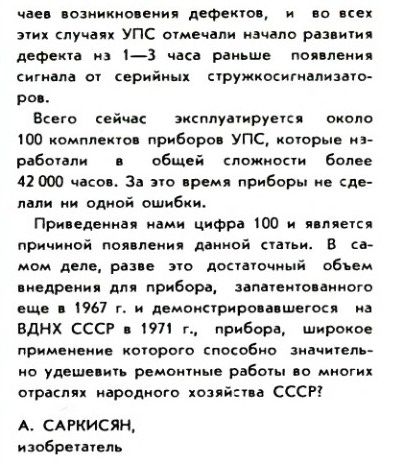

Щётка установлена снаружи . Ток 1мА , для исключения прижогов . В журналах  " Изобретатель и рационализатор " было несколько вариантов прибора на аналогичном принципе . Щётки устанавливали на каждый вал .
Больше инфы должно быть здесь :

freepatent.ru






[mz]

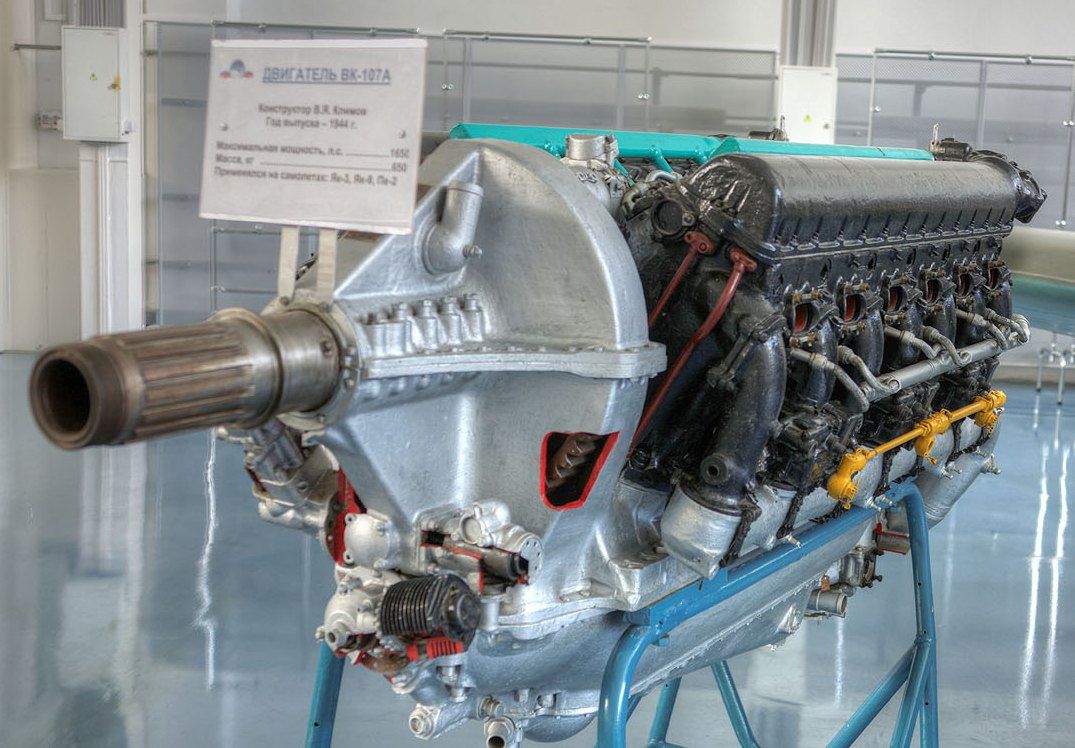

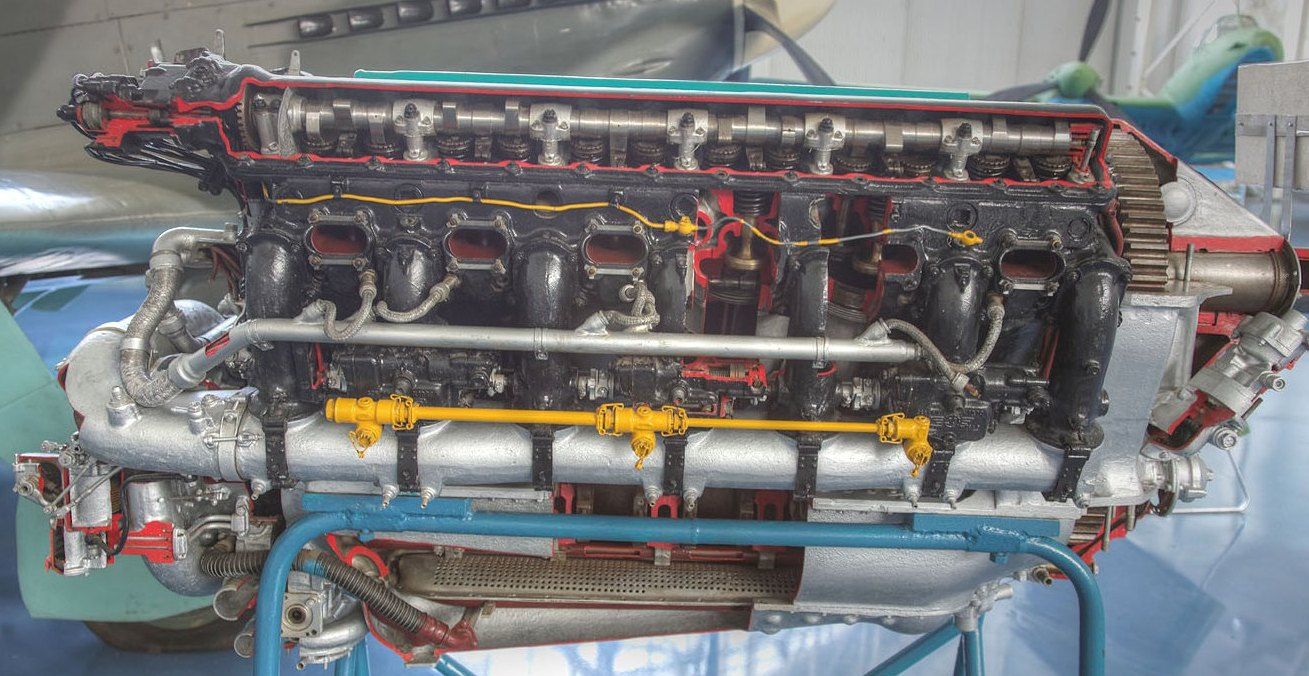

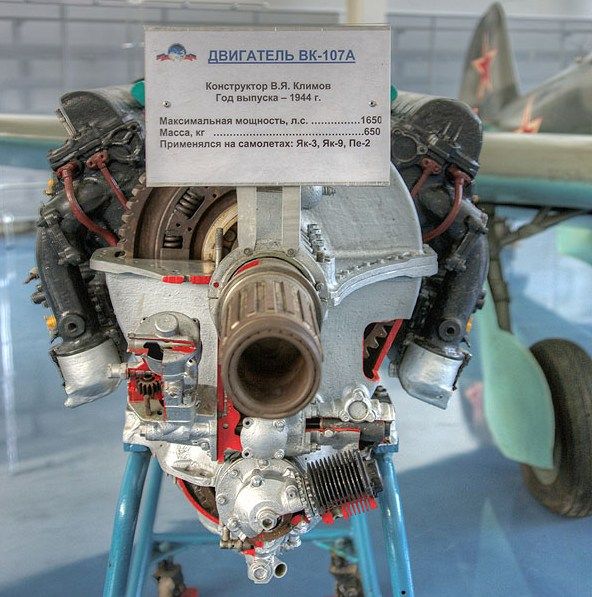

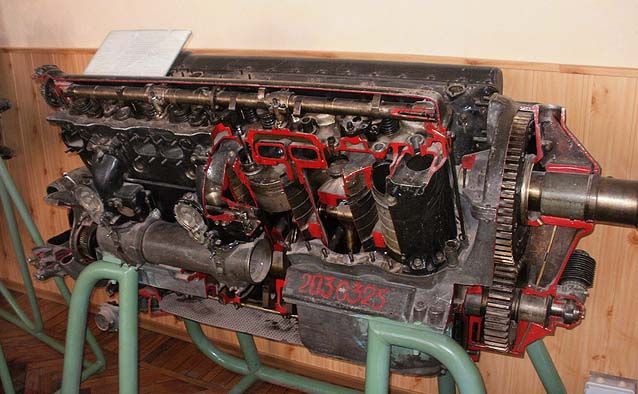

Редуктор ВК-107А
Существенным отличием М-107 от предыдущих моделей стало то, что на выходе из нагнетателя часть воздуха направлялась непосредственно в цилиндры, минуя карбюратор, а другая, проходя через карбюратор, попадала в цилиндр в виде сильно обогащенной смеси.



[Uptosun]

Уважаемые конструкторы редукторов, обратите внимание на зубы и пружинки по отношения к размеру мотора. И это V-12, мягенький такой. Правда не скромно? 🙂



[Alex_520]

Просто вспомните откуда этот движок в Россию попал в руки Климова...



[mz]

М-105 является глубокой модернизацией двигателя М-100 — лицензионного двигателя Hispano-Suiza 12Y

Обычная мировая практика , придумывают и разрабатывают единицы , а копирует весь мир .

http://ru.wikipedia.org/wiki/%D0%92%D0%BA-105

Вал редуктора  на гидроопорах .



[mz]

Крепление  редуктора

http://www.youtube.com/watch?v=aSjZo3zA270



[Petr 663]

Не стесняются на резьбу опираться...



[Uptosun]

Не стесняются на резьбу опираться...

Да это вообще фуфлыжники, впаривают l-15 как новые, а болты маховика ржавые. В чём действительно молодцы - гальваника классная.



[mz]

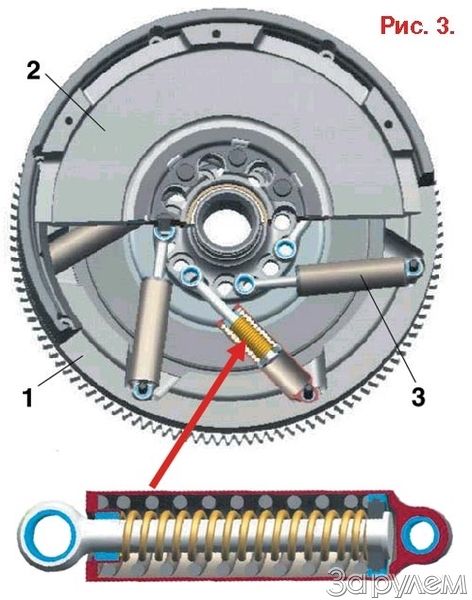

Демпфер



[Uptosun]

Демпфер

Оригинально, но увесисто, штатный с автомата не тяжелей будет.



[Vladees]

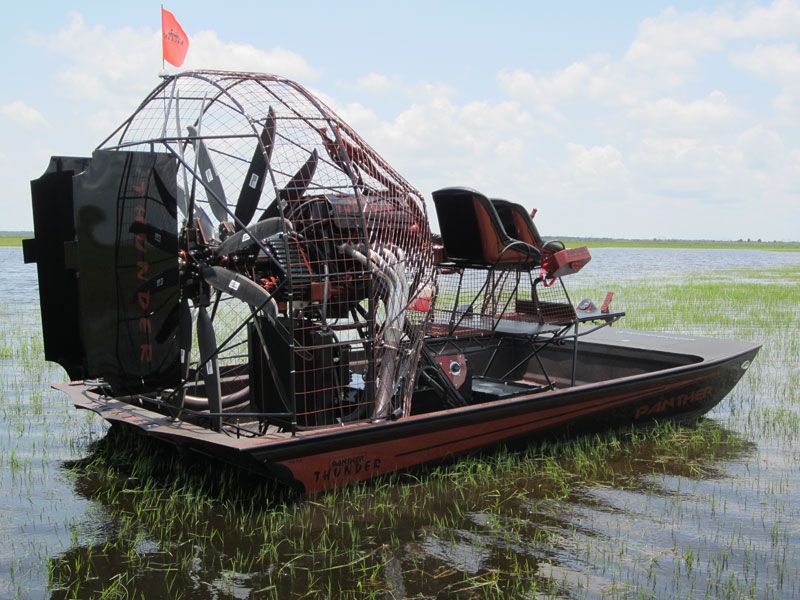

Встречали уже?:http://www.airboatgeardrives.com/1.html



[Vladees]

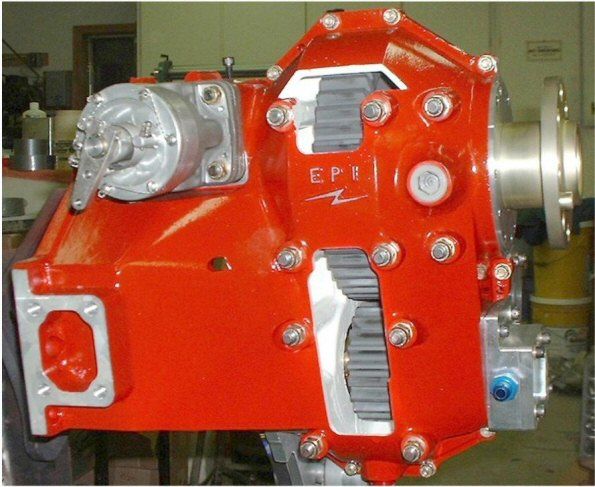

А этот,Mark-9:http://www.epi-eng.com/gearbox_products/mark-9_pictures.htm#BE-60 ?



[А.Г.К]

Mark-9:

Шестерни на редукторе азотированные, модуль также приличный.



[Uptosun]

Шестерни на редукторе азотированные, модуль также приличный.

Весьма приличное на вид изделие



[mz]

Америкосы  стыкуют корпус редуктора вдоль оси валов , разборку  упрощает многократно . Раскрутил корпус и можно вкидывать новый комплект - 15 минут работы .
