Кто работает с SolidWorks - заходи!

[KAA]

У меня вопрос:
Как обрезать смещённые сплайны в эскизе?



[CINN]

попробовал Fusion 360. показалось удобнее солида,

Это "облегченный" Autodesk Inventor.  :🙂



[anton19286]

попробовал Fusion 360. показалось удобнее солида,

Это "облегченный" Autodesk Inventor.  :🙂

главное, что легально бесплатный. организация проекта через компоненты оказалась очень удобной. и работает быстро даже на древнем домашнем компьютере. за компас обидно. смотришь ролики, на фьжине народ творит, а в компасе страдает. например видел серию роликов, мужик рисовал лодку. так он для создания каждой новой детали сохранял в файл координаты сплайна, построенного по ребру предыдущей, потом загружал этот сплайн и строил по нему новую деталь. выглядело дико, пока я сам не попробовал и не убедился, что компас виснет или вылетает, стоит только завести сложную геометрию с сечениями и эквидистантами от нурбс-поверхностей.



[CSS-13]

Уважаемые, подскажите, у меня SW2015,
1. в режиме Сварные детали функция Конструкция в сплайн трубы (и другой сортамент) не вставляет.

2.  в режиме Листовой металл функция Преобразовать в листовой в созданной оболочке (перемещение прямой линии по кривой) не работает.

Это нормально для SW2015 или надо искать проблему?



[iae]

У меня вопрос:
Как обрезать смещённые сплайны в эскизе?

1. в режиме Сварные детали функция Конструкция в сплайн трубы (и другой сортамент) не вставляет.

Сплайн надо преобразовывать в эскиз. Выделяете сплайн, нажимаете преобразование объектов.



[KAA]

Так сплайн-то (некая кривая), он уже в эскизе, и получен изначально пересечением тела с поверхностью, именно преобразованием объекта. При попытке обрезать смещённую кривую, Солид сообщает, что смещённые сплайны, параболы не могут быть обрезаны!



[CSS-13]

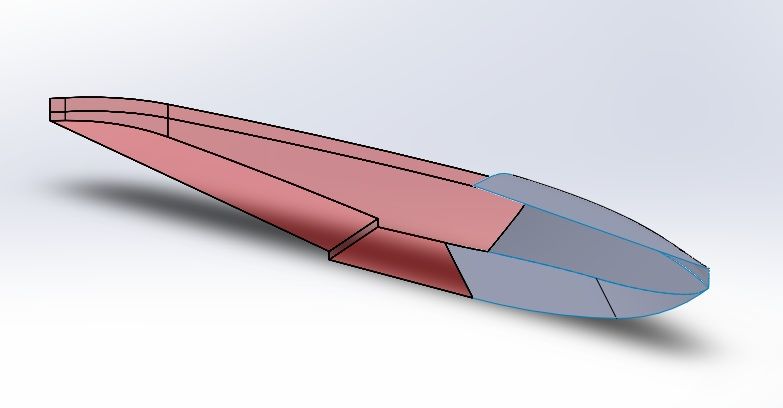

Красным показал что удалось преобразовать в листовой металл. Носовую часть как не бился не получилось.



[CSS-13]

Выделяете сплайн, нажимаете преобразование объектов.

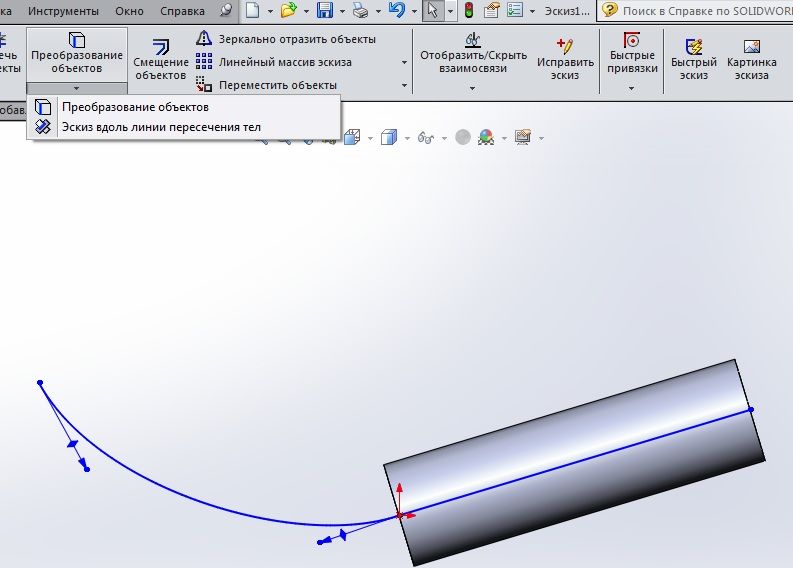

Выделил, нажал правой кнопкой мыши... только преобразовать в сплайн стиля... Как преобразовать в эскиз?

В эскизе есть преобразование объектов - но тоже не пойму что во что преобразовывать...



[CSS-13]

Пытаюсь но не получается



[Pisman]

Красным показал что удалось преобразовать в листовой металл. Носовую часть как не бился не получилось.

я разрабатывал лодку из фанеры под технологию "вырежи и склей". Оказалось очень не просто.
Просто, если вы готовы ограничится цилиндрическими гибами. Естественно никакие ранее нарисованные обьемы в лист вы не развернете. надо сразу делать листовую деталь большего размера, накладывать ее на интересующую вас модель, добавлять к ней гибы большого радиуса, крутить и двигать заготовку, что бы поверхность легла на модель с пиемлимым допуском. опираясь на модель резать из заготовки  деталь и постоянно проверять что разворачивается.

гораздо азартнее если нужны конические поверхности. с них надо начинать, к ним уже приделывать плоские.. значительно повышается вероятность что изза какого то бага солида, ему что то не понравится в контуре обрезки и он откажется разворачивать деталь в развертку



[CSS-13]

СПАСИБО!
Пока не понял что Вы мне написали - буду разбираться... Стар, но постараюсь понять что Вы хотели мне подсказать...

На лодке все основные поверхности одинарной кривизны.



[iae]

Выделяете сплайн, нажимаете преобразование объектов.

Выделил, нажал правой кнопкой мыши... только преобразовать в сплайн стиля... Как преобразовать в эскиз?

В эскизе есть преобразование объектов - но тоже не пойму что во что преобразовывать...

Соврал маленько. Я табличную кривую так преобразовывал. Прошу пардону.



[iae]

Попробуйте кривую нарисовать не сплайном, а дугой.



[CSS-13]

Попробуйте кривую нарисовать не сплайном, а дугой.

Изогнул трубу из Д16т - она гнутся по сплайну... или кусочки дуги между шпангоутами...



[maverick]

Так сплайн-то (некая кривая), он уже в эскизе, и получен изначально пересечением тела с поверхностью, именно преобразованием объекта. При попытке обрезать смещённую кривую, Солид сообщает, что смещённые сплайны, параболы не могут быть обрезаны!

Леша, твоя кривая, полученная пересечением тела с поверхностью это 3д эскиз. Эта кривая зависима от тела и повехности, поэтому ты с ней ничего сделать не можешь. Зайди в свойства кривой и сними привязку. Цвет поменяется на синий и потом зафиксируй чтобы кривая случайно не поплыла. И можешь делать к ней все что хочешь.



[CSS-13]

надо сразу делать листовую деталь большего размера, накладывать ее на интересующую вас модель, добавлять к ней гибы большого радиуса, крутить и двигать заготовку, что бы поверхность легла на модель с пиемлимым допуском. опираясь на модель резать из заготовки  деталь и постоянно проверять что разворачивается.

гораздо азартнее если нужны конические поверхности. с них надо начинать, к ним уже приделывать плоские.. значительно повышается вероятность что изза какого то бага солида, ему что то не понравится в контуре обрезки и он откажется разворачивать деталь в развертку

СПАСИБО - пытаюсь реализовать советы...



[KAA]

Леша, твоя кривая, полученная пересечением тела с поверхностью это 3д эскиз. Эта кривая зависима от тела и повехности, поэтому ты с ней ничего сделать не можешь

Так сплайн-то (некая кривая), он уже в эскизе, и получен изначально пересечением тела с поверхностью, именно преобразованием объекта. При попытке обрезать смещённую кривую, Солид сообщает, что смещённые сплайны, параболы не могут быть обрезаны!

О чёрт! Описался и вас ввёл в заблуждение! :-[ Пересечением тела с плоскостью! И линия получается на плоскости!



[maverick]

Леша, твоя кривая, полученная пересечением тела с поверхностью это 3д эскиз. Эта кривая зависима от тела и повехности, поэтому ты с ней ничего сделать не можешь

Так сплайн-то (некая кривая), он уже в эскизе, и получен изначально пересечением тела с поверхностью, именно преобразованием объекта. При попытке обрезать смещённую кривую, Солид сообщает, что смещённые сплайны, параболы не могут быть обрезаны!

О чёрт! Описался и вас ввёл в заблуждение! :-[ Пересечением тела с плоскостью! И линия получается на плоскости!

А тут разницы нету, на плоскости или на поверхности. На плоскости будет 2d  эскиз сформирован в результате пересечения с телом. Важно то ,что для того чтобы с полученой кривой линией можно было что-то делать нужно убрать зависимость ее от тела и плоскости в свойствах кривой.



[anton19286]

Важно то ,что для того чтобы с полученой кривой линией можно было что-то делать нужно убрать зависимость ее от тела и плоскости в свойствах кривой.

разве модель от этого не перестанет быть параметрической?



[maverick]

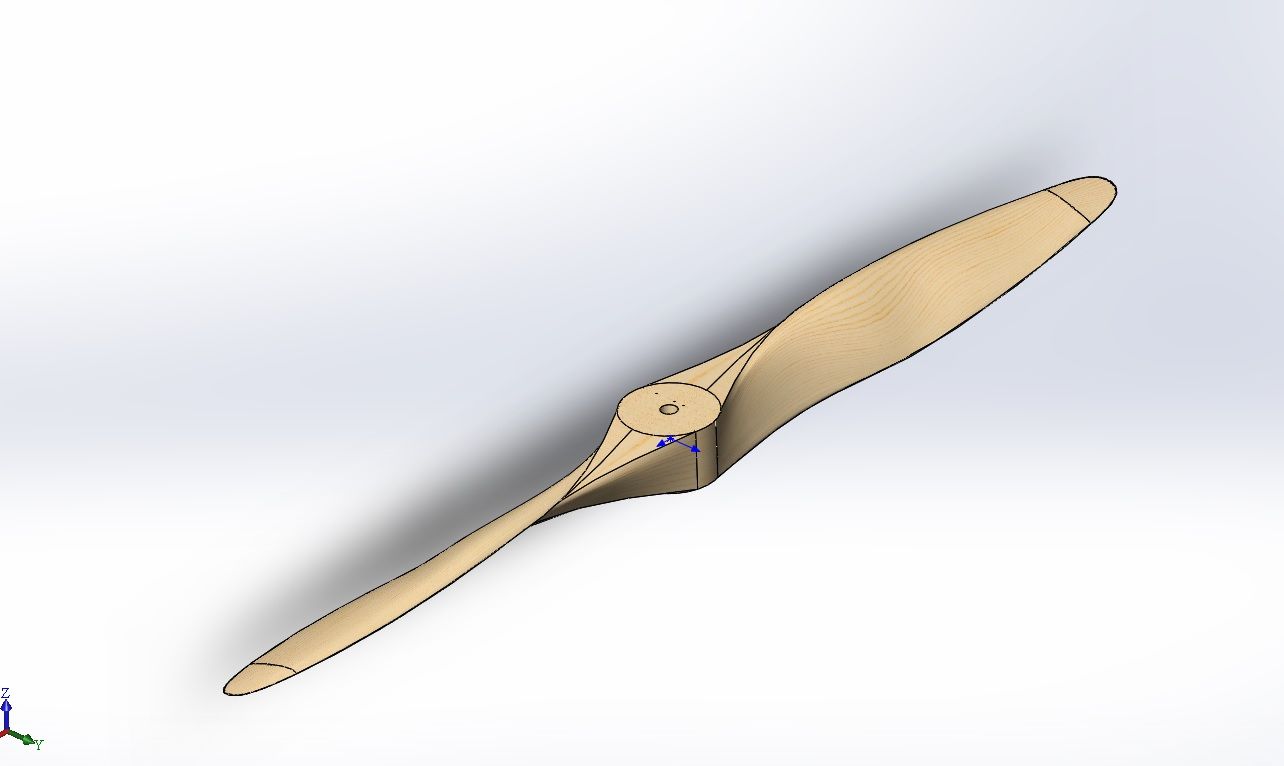

Нарисовал английский винт правого вращения 1,75м шаг 0,7
Берите кому нужно 🙂 SW2016
Геометрия взята из Кравца " Характеристики винтов"
https://drive.google.com/open?id=1y7_FupNP9jBXWFcw4r97VVbPgEZ9p3J9
