Спасибо за оперативный ответ .А где нужно исправить настройки для того что-бы отоброжались смещения сразу в мм.?



[OldParovoz]

Подскажите,как рисовать тросы.Я понимаю,что надо на плоскости нарисовать кривую,а потом перпендикулярно нарисовать кружок,и вытянуть по направляющей.Но как то некрасиво получается.



[aviator495]

Подскажите,как рисовать тросы.Я понимаю,что надо на плоскости нарисовать кривую,а потом перпендикулярно нарисовать кружок,и вытянуть по направляющей.Но как то некрасиво получается.

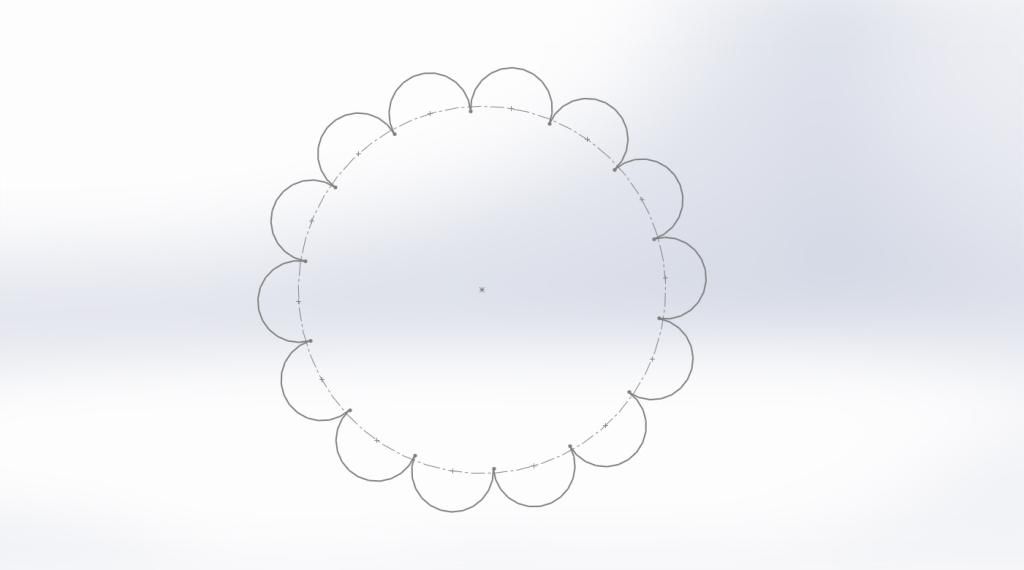

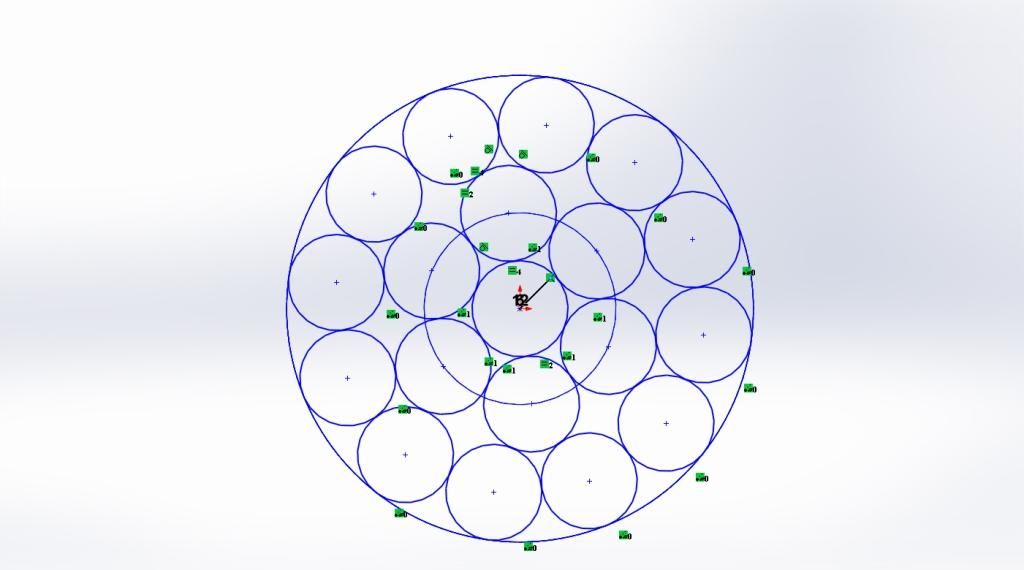

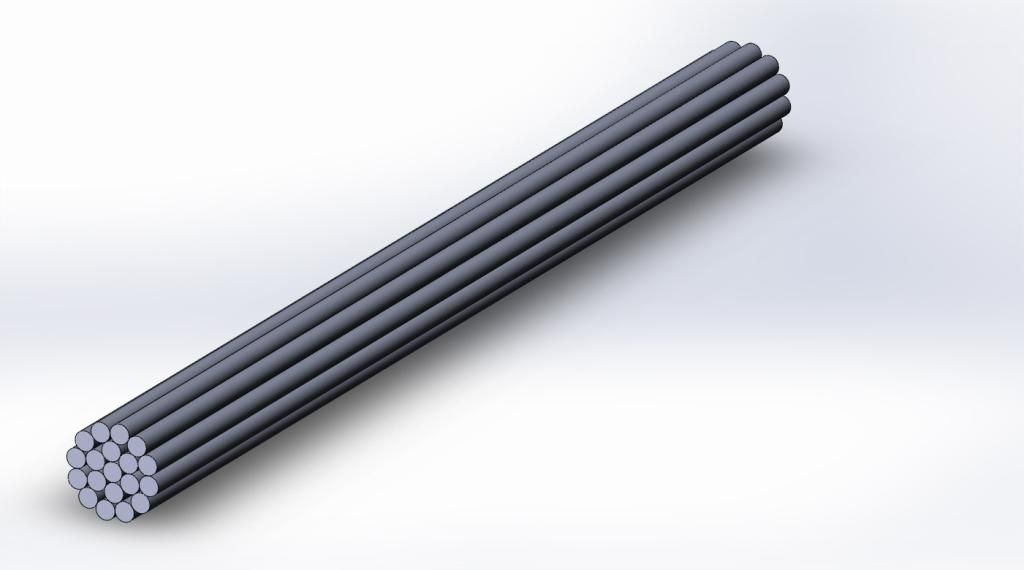

1. Эскиз.

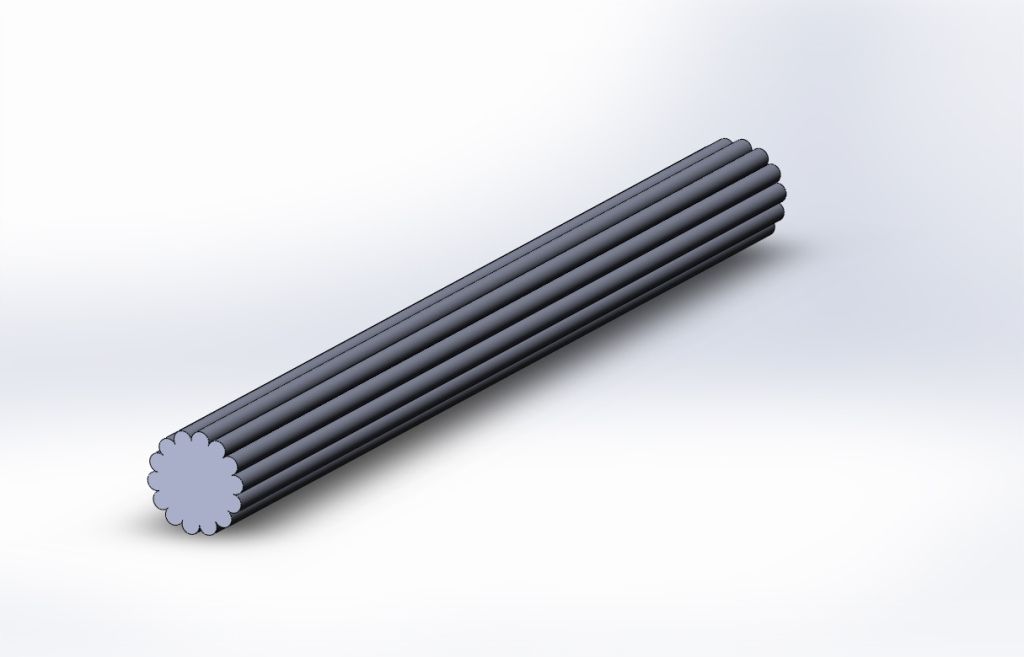

2. Вытягиваешь

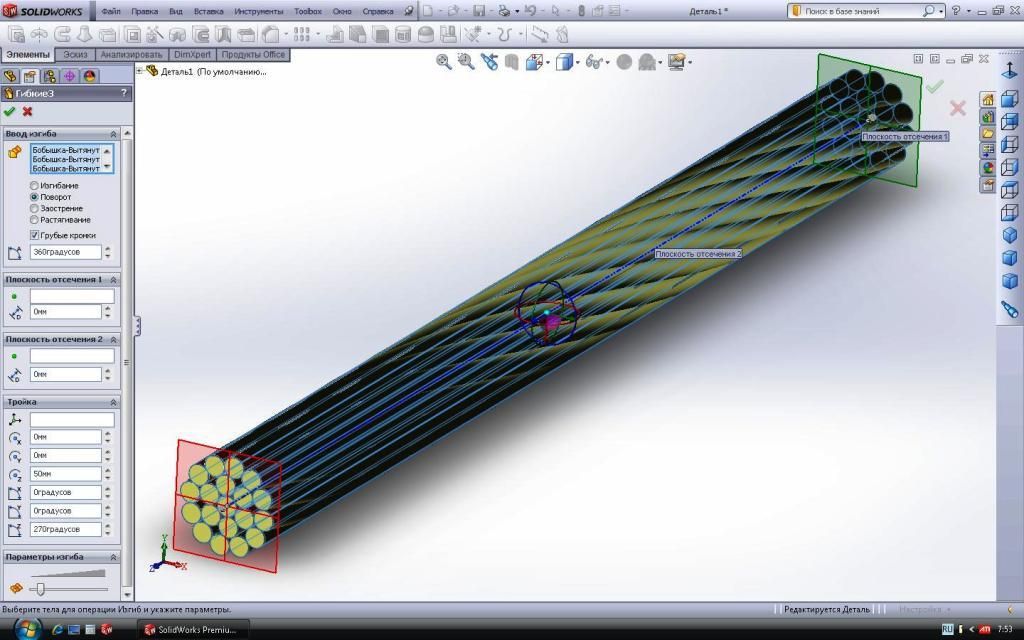

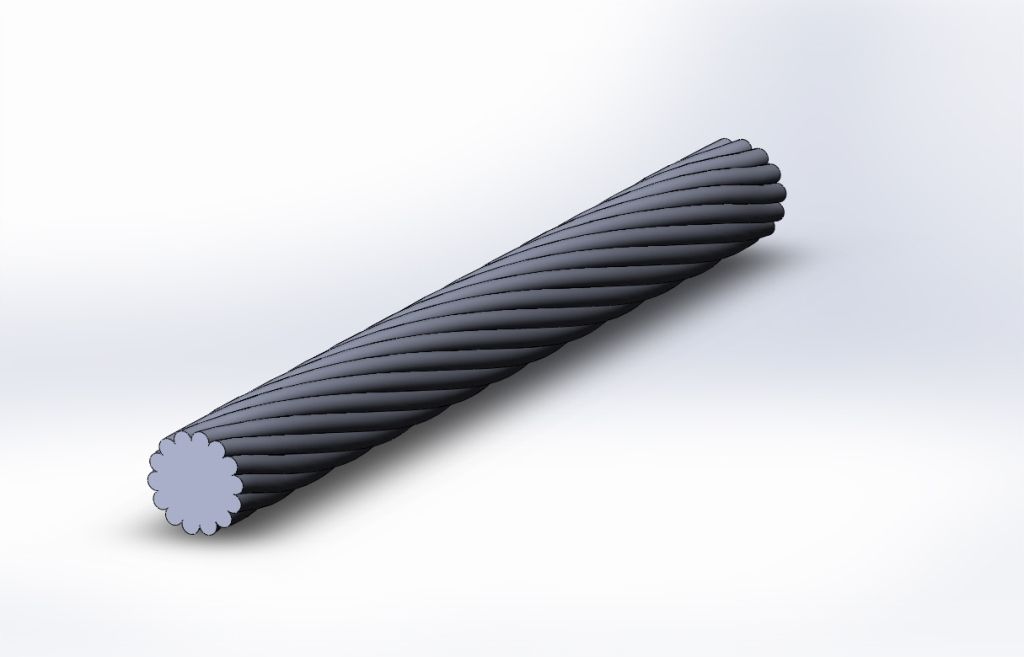

3. Скручиваешь



[aviator495]

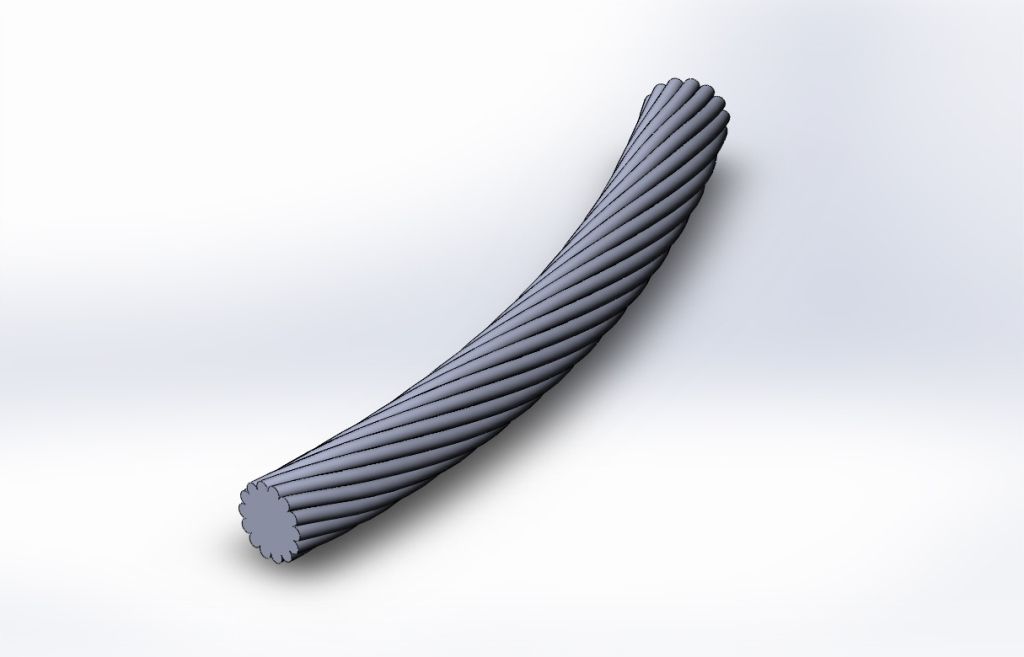

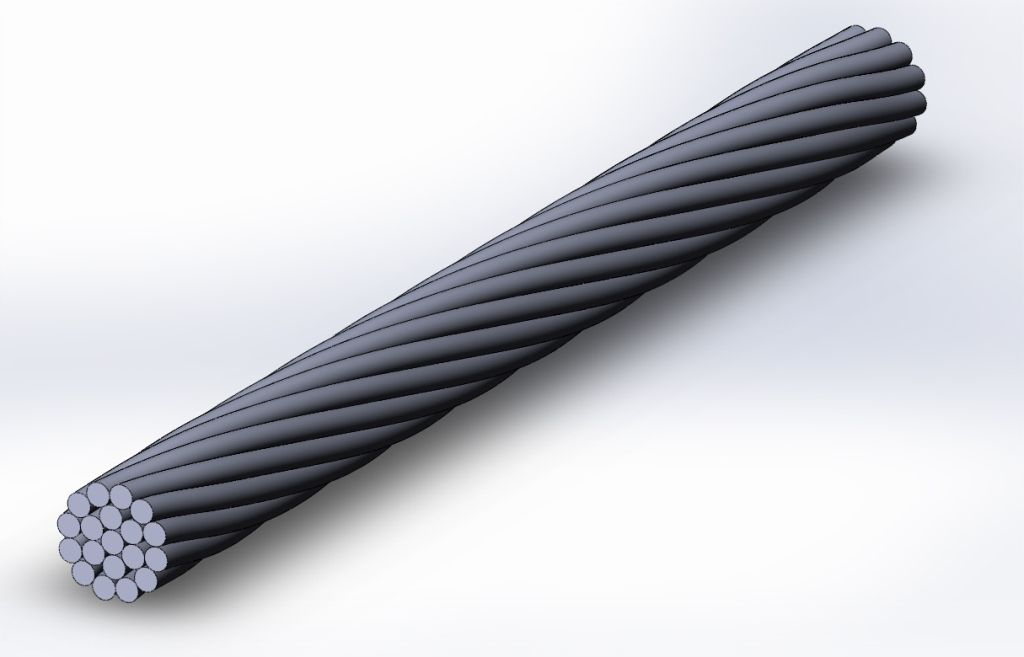

Результат.



[Mr Gray Jr]

@ aviator495

Так, конечно, красиво... Но ресурсов будет требовать много. Особенно если сборке большая и там много таких тросов.
Я предпочитаю троса только размечать трехмерным эскизом. Это позволяет промерять все размеры, углы и в то же время не загрузить комп.



[aviator495]

Так, конечно, красиво... Но ресурсов будет требовать много. Особенно если сборке большая и там много таких тросов.
Я предпочитаю троса только размечать трехмерным эскизом. Это позволяет промерять все размеры, углы и в то же время не загрузить комп.

Если изобразить схематично, можно воспользоваться и более простым эскизом, с таким же визуальным результатом.



[aviator495]

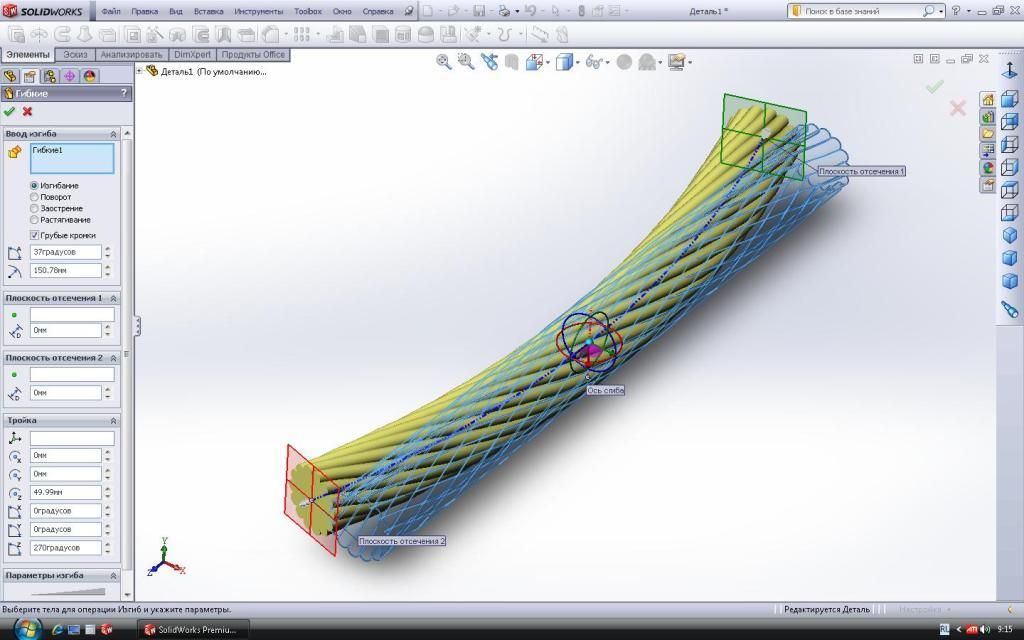

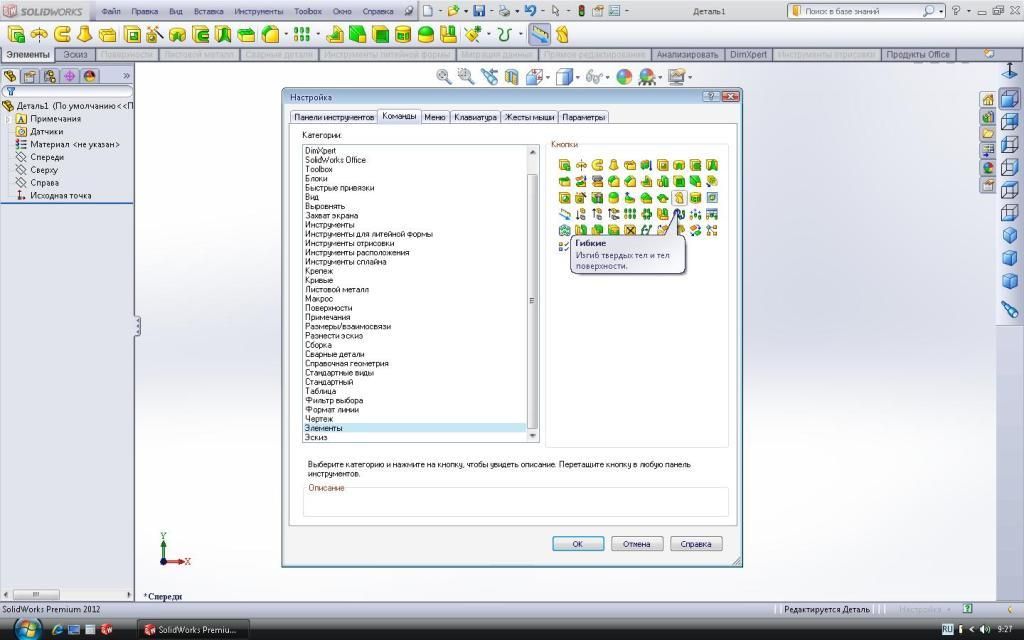

Видимо человеку надо подсказать, что в Солиде присутствует инструмент "Гибкие", используя его можно делать многое, в данном случае придавать еще большей реалистичности, в виде провисания тросов.



[L-13]

По моему мнению рисовать такие тросы это уже вроде как перебор. SolidWorks это инженерная программа, а не дизайнерская. Если нужна графика то лучше работать в 3DS Max. А тросы надо делать или просто линиями 3D эскизом, ну если уж хочется то вытянуть круглое сечение вдоль этого же эскиза. Потому что когда будет большая сборка то все начнет тормозить. Видеокарта не бесконечная.



[OldParovoz]

Спасибо  aviator495! Сам бы недопёр! Особенно второй вариант.Обязательно попробую.



[4ukeH]

здравствуйте,хотел бы попросить помощи у вас. как и многие, из тех кто задаёт здесь вопросы, я только начинаю знакомство с программой.

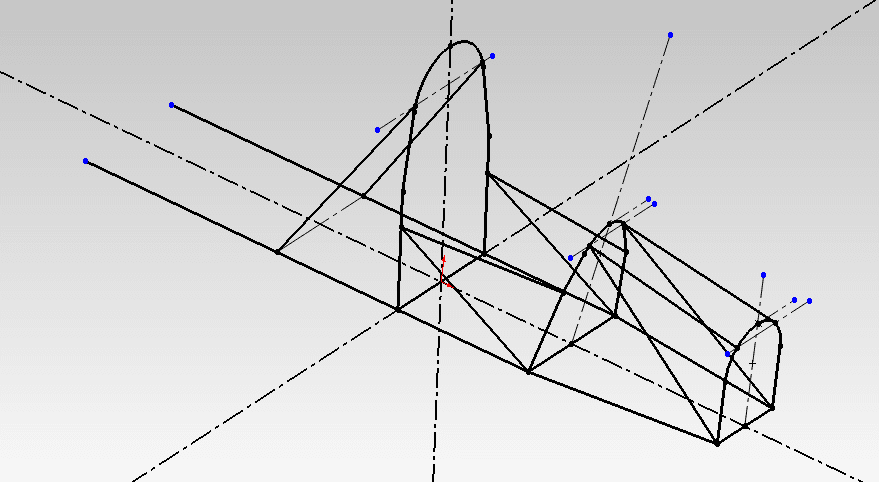

тут недавно задавали вопрос о фюзеляже самолета через 3д эскиз и сварные детали.  у меня что то похожее, только потом нужно будет приложить точечные нагрузки.
подскажите, пожалуйста, в какой последовательности что делать? можно ли здесь применять сварные детали?  я начал работу но боюсь что иду не по верному пути, не хотелось бы делать двойную работу.

спасибо заранее 🙂



[orly]

я так понимаю что эту программу скачать с инета не получиться... 🙁 а можно ли заказать диск с шестой версией ну и конечно русифицированный? если да, то где и у кого? скоко стоит?  :question



[L-13]

я начал работу но боюсь что иду не по верному пути, не хотелось бы делать двойную работу

Да верно! Для расчета прочности идете совсем не верным путем. Но работу зря не делаете. Объясняю почему.
1. Рассчитывать на прочность ферму в трубках в солидворксе нет никакого смысла, так как получиться не расчет а не знаю даже как назвать что......
2. Для того что бы рассчитать ферму на прочность нужно сделать следующее.
а) начертить в солид ворксе ферму в 3д. Трубки делать не надо. Только чисто 3Д эскиз и все.
б) взять листок бумаги и полностью все координаты всех точек (узлов) фермы записать на листок. Долго!! день уйдет. Муторно. Но только так.
в) немного разобравшись с программой Ansys делаем следующее. В блакнотовский фаил вписываем эти координаты точек. Потом соединяем эти точки линиями в этом же блакнотовком файле. С помощью специальных команд. Ручками все пишем. Тут главное не запутаться. К какую точку с какой другой точкой соединять что бы получить линию.
г) дописываем кое какие команды и оно само все считается. Силы сжатия и растяжения в каждом стержне фермы будут получены. Далее зная эти силы каждую трубочку считаете на устойчивость.
Я последовательность написал. Далее на форумы по Ansys.
Выглядит это так.

/PREP7
ET,1,Link180


!Материал
mp,ex,1,210e6
mp,nuxy,1,0.28

!Точки фермы левые
k,1,0,-0.046,0.251
k,2,0,-0.522,0.251
k,3,0.459,0,0.340
k,4,0.692,-0.648,0.340
k,5,1.679,0,0.340
k,6,1.238,-0.648,0.340
k,7,1.771,-0.566,0.33
k,8,2.3,-0.484,0.319
k,9,2.58,0.077,0.298
k,10,3.347,-0.324,0.259
k,11,3.642,0.166,0.228
k,12,4.414,-0.161,0.198
k,13,4.71,0.257,0.120
k,14,5.469,0,0
k,15,5.469,0.257,0

!Точки фермы правые
k,110,0,-0.046,-0.251
k,21,0,-0.522,-0.251
k,31,0.459,0,-0.340
k,41,0.692,-0.648,-0.340
k,51,1.679,0,-0.340
k,61,1.238,-0.648,-0.340
k,71,1.771,-0.566,-0.33
k,81,2.3,-0.484,-0.319
k,91,2.58,0.077,-0.298
k,101,3.347,-0.324,-0.259
k,111,3.642,0.166,-0.228
k,121,4.414,-0.161,-0.198
k,131,4.71,0.257,-0.120


!Надстройка сверху
K,201,0.859,0.59,0
K,202,1.646,0.59,0.335
K,203,1.646,0.59,-0.335





!Создание линий левый борт
L,1,2
L,1,4
L,3,4
L,3,6
L,5,6
L,5,7
L,5,8
L,9,8
L,9,10
L,11,10
L,11,12
L,12,13
L,13,14
L,14,15
L,1,3
L,3,5
L,5,9
L,9,11
L,11,13
L,13,15
L,2,4
L,4,6
L,6,7
L,7,8
L,8,10
L,10,12
L,12,14

!Создание линий правый борт

L,110,21
L,110,41
L,31,41
L,31,61
L,51,61
L,51,71
L,51,81
L,91,81
L,91,101
L,111,101
L,111,121
L,121,131
L,131,14
L,110,31
L,31,51
L,51,91
L,91,111
L,111,131
L,131,15
L,21,41
L,41,61
L,61,71
L,71,81
L,81,101
L,101,121
L,121,14
!Создание поперечных линий
L,110,1
L,21,2
L,31,3
L,51,5
L,91,9
L,111,11
L,131,13
L,41,4
L,61,6
L,71,7
L,81,8
L,101,10
L,121,12

L,91,11
L,111,13
L,81,10
L,101,12
L,71,8
L,71,6
L,61,7

L,91,8
L,111,10
L,131,12

!Надстройка сверху
L,201,202
L,202,203
L,201,203

L,201,31
L,201,3
L,202,5
L,203,51
L,202,9
L,203,91
L,203,9



[4ukeH]

ух, как всё сложно получается.  🙂

спасибо за ответ. бог с ним пока  с расчётом. 🙂
построить бы хотя бы так.



[4ukeH]

ещё вопрос, пожалуйста)

дано: 3д эскиз трубчатой пространственной раммы.

задача: проникающий объект (диск диаметром 254мм) не должен проникать внутрь рамы и должен контактировать, как минимум, с тремя точками конструкции в любом месте.

вопрос: как это рациональнее всего сделать, при этом затратить наименьшее количество материала, чтобы не утяжелять конструкцию ?

если нужно могу приложить файл с 3д эскизом рамы, но она находится на самом начальном этапе разработки) И боюсь что сделана коряво, не по уму. но к критике готов.

спасибо.  :-[



[L-13]

ещё вопрос, пожалуйста)

дано: 3д эскиз трубчатой пространственной раммы.

задача: проникающий объект (диск диаметром 254мм) не должен проникать внутрь рамы и должен контактировать, как минимум, с тремя точками конструкции в любом месте.

вопрос: как это рациональнее всего сделать, при этом затратить наименьшее количество материала, чтобы не утяжелять конструкцию ?

если нужно могу приложить файл с 3д эскизом рамы, но она находится на самом начальном этапе разработки) И боюсь что сделана коряво, не по уму. но к критике готов.

спасибо.Смущённый

Не понятно что нужно. Что за диск? в виде линий или уже в объеме. Дано какой эскиз? просто эскиз или уже фермы в трубках. Хотя бы картинку прикрепите что бы было понятно что нужно.



[4ukeH]

Не понятно что нужно. Что за диск? в виде линий или уже в объеме. Дано какой эскиз? просто эскиз или уже фермы в трубках. Хотя бы картинку прикрепите что бы было понятно что нужно.

не знаю даже как уточнять 🙂
эскиз -  это эскиз. просто линии пока. но это не важно помоему.
диск будет прикладываться в реале к готовой конструкции.  какой он объёмный или линиями помоему тоже не суть. это требования безопасности, чтобы уберечь пилота .

картинку попозже попытаюсь отправить. вот 🙂



[4ukeH]

вот. размеры убрал, чтоб не мешали.



[expflyer]

а хотелось бы видеть размеры да и посадку пилота



[expflyer]

а откуда диск ? столкновение с нло :🙂



[avm]

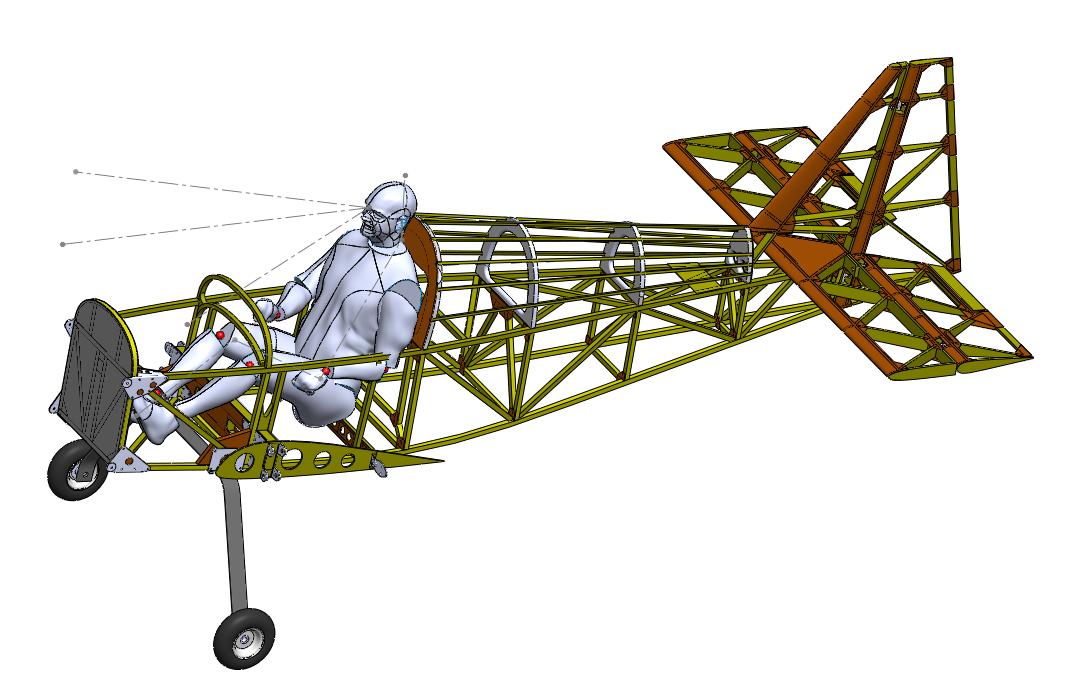

2 expflyer открывайте новую сборку, добавляйте туда раму, челлаэка и пр.. и будет вам щастье...   пример на скрине...
