AVM, поделитесь пожалуйста деталями и сборкой АРГО-02, хочу детально рассмотреть, уж очень нравиться как у Вас получилось. Спасибо.

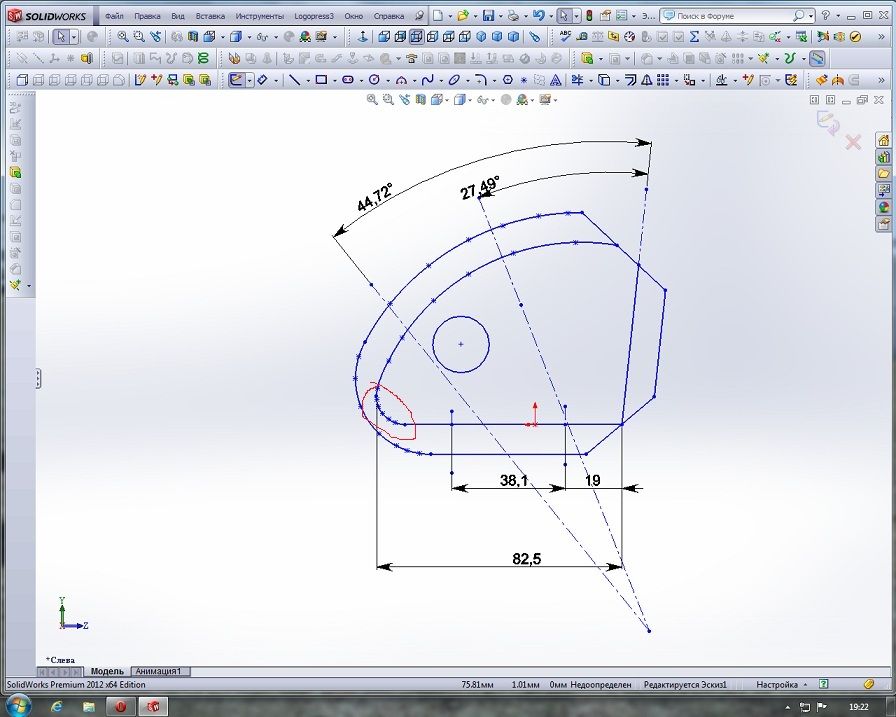

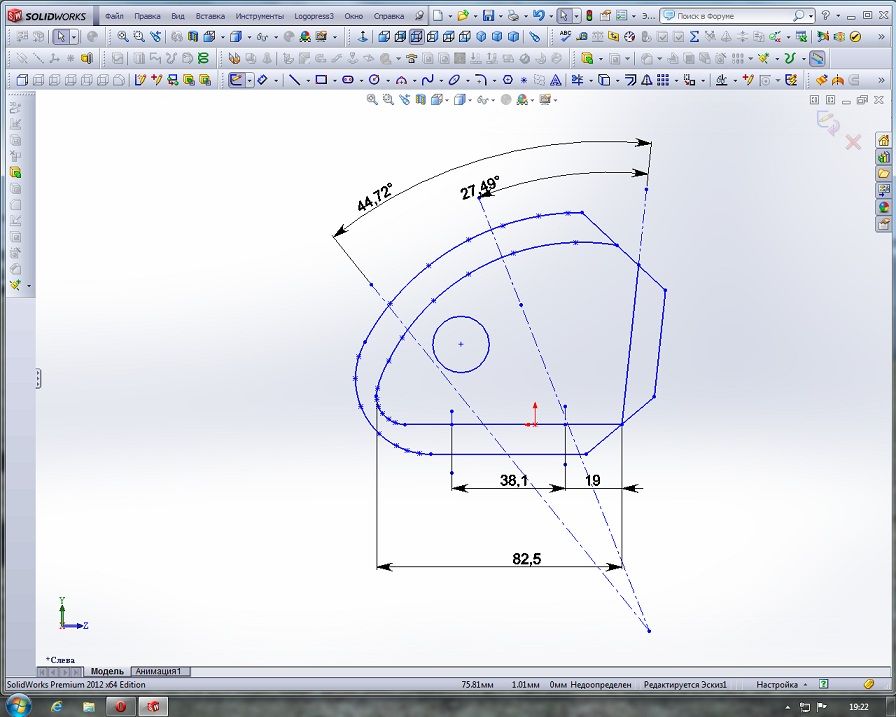

В Солиде новичек. Каким путем идти, чтобы свести верхнюю поверхность к круговому контуру, показанным красным цветом. Нижняя поверхность, которую огибает красная линия - плоская. Верхняя серая  кривая - профиль RAF-6.  Вот их надо накрыть поверхностью. Спасибо.


Вложения

  • RAF6_13x7zk.JPG
    18,6 КБ · Просмотры: 81
Создайте 3Д эскиз с помощью нескольких плоскостей, а потом сплайном, по точкам,  соедините с профилем.

Создайте 3Д эскиз с помощью нескольких плоскостей, а потом сплайном, по точкам,  соедините с профилем.

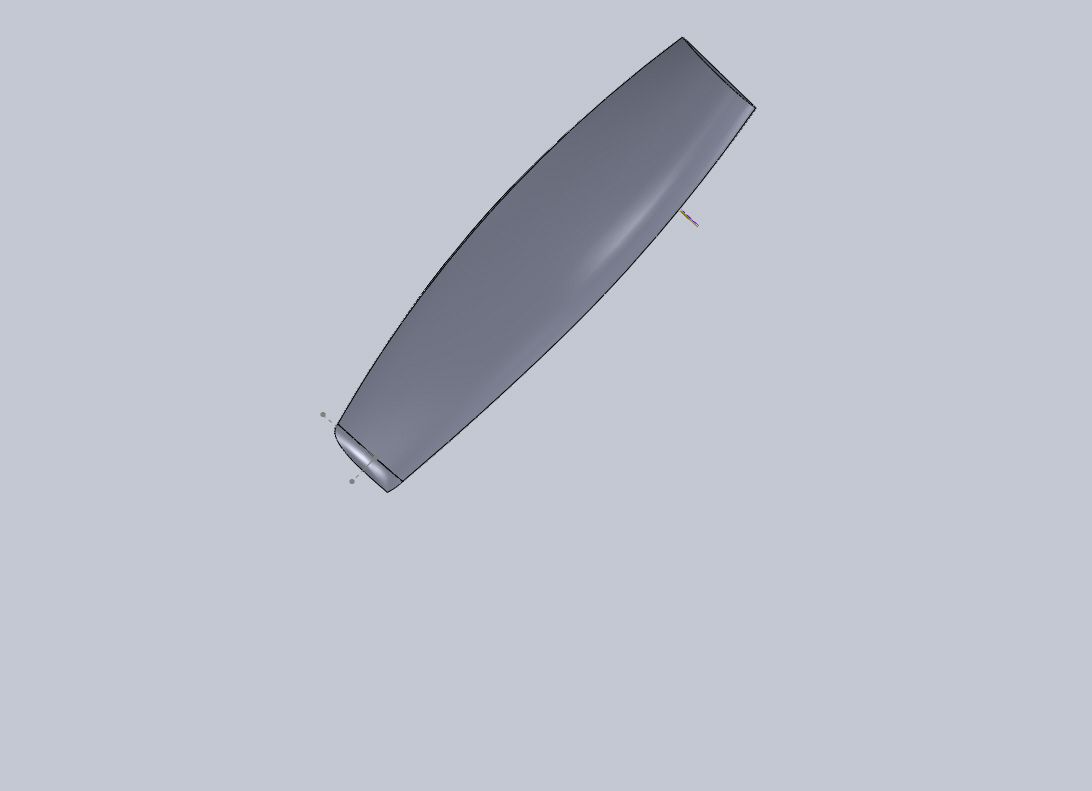

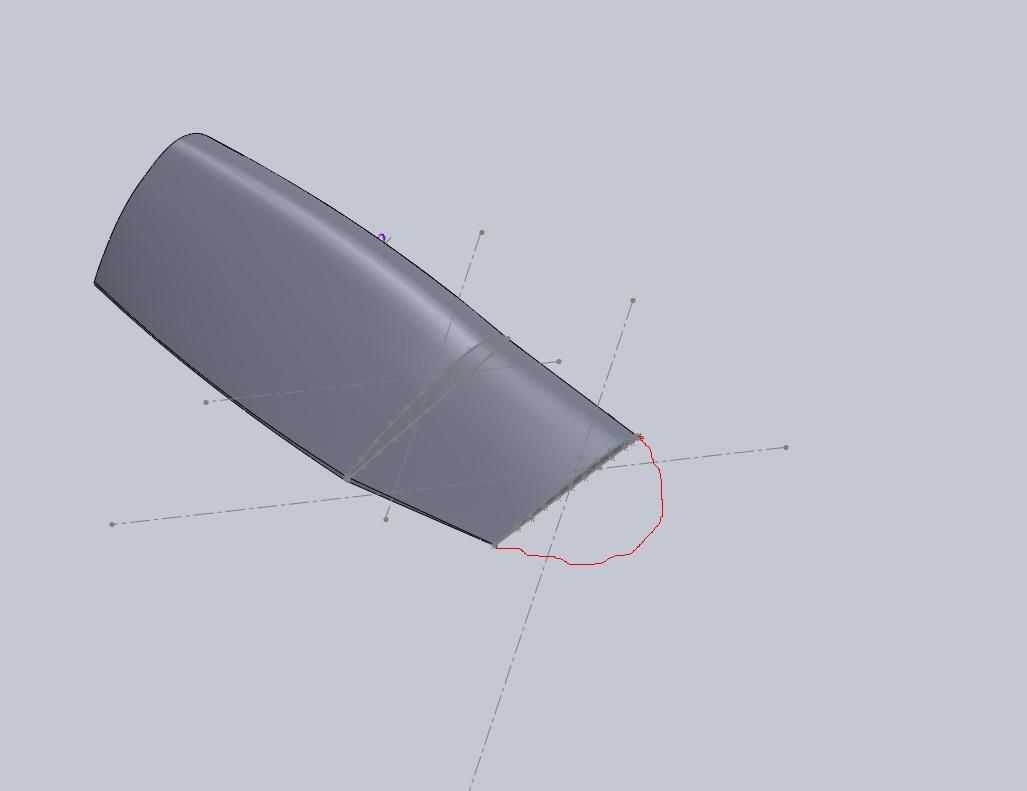

Правильную дорогу показали, товарищ. Спасибо! Вобщем тыкал, тыкал и получил пока вот такое:


Вложения

  • RAF6_13x7zk_001.JPG
    14 КБ · Просмотры: 69
Подскажите как можно нарисовать в SW Фезюляж самолета, пробовал с помощью 3д эскиза,с трудом получаеся выдержать пропорции и парой мешают внести изменения взаимосвязи.Может кто нибудь урок выкладывал. Пользуюсь SW 2007 неделю.

Подскажите как можно нарисовать в SW Фезюляж самолета, пробовал с помощью 3д эскиза,с трудом получаеся выдержать пропорции и парой мешают внести изменения взаимосвязи.Может кто нибудь урок выкладывал. Пользуюсь SW 2007 неделю.
Недели для рисования фюзеляжа явно недостаточно - потренируйтесь пока на более простых элементах.
А вообще,технология рисования проста:делаете разбивку,создав множество сечений;через сходные точки проводите направляющие кривые - и строите бобышку по сечениям:хотите сплошную,хотите - тонкостенную.

Хотел сделать фезюляж наподобие "Егорыча" на сколько я понял по картинки у него ферменный фезюляж?

но через ребро-кромку 100%.

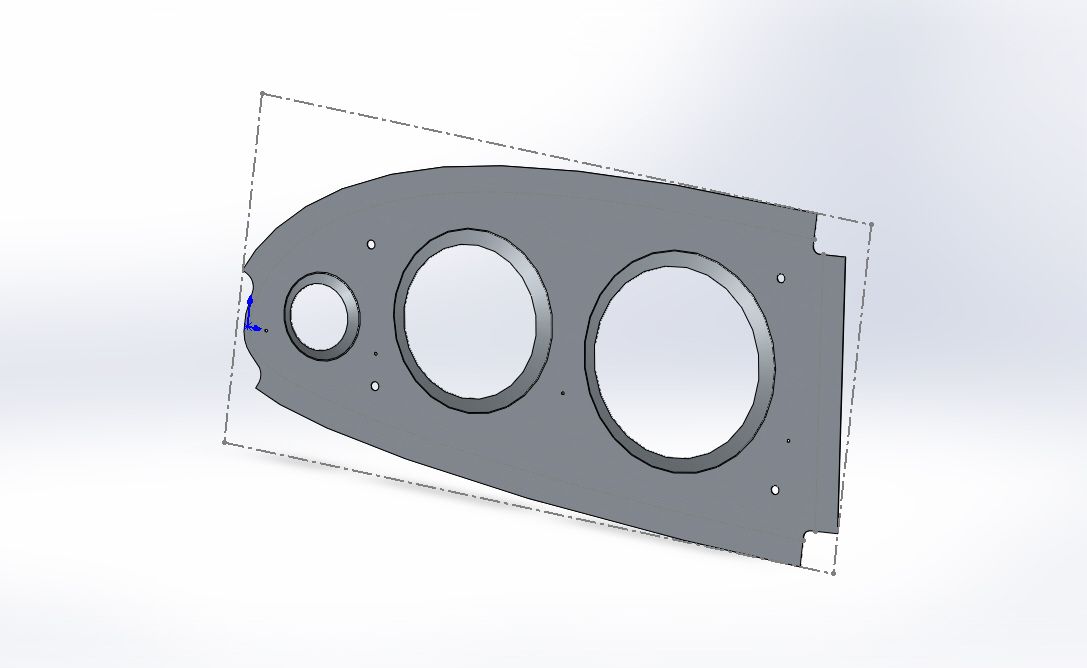

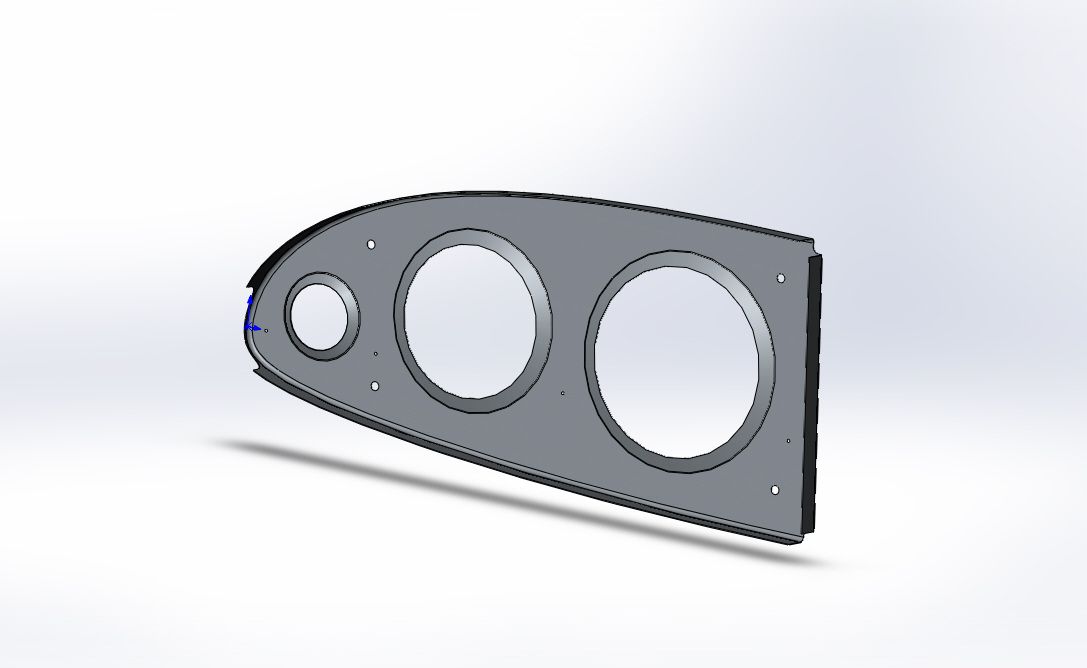

через ребро-кромку тоже не всегда на все 100 получается, но выполнив определенный ритуал с бубном, загнуть можно. и похоже для солида загнуть такую штуку можно только через ребро-кромку. на рисунках все сделано инструментами самого солида, в том числе и развертка. круглые подштамповки сделаны через инструмент формы, поэтому в плоское состояние не разворачиваются, но это особо и не надо - то что есть уже достаточно для геометрии ШРД, либо сразу для ЧПУ.
Можно через инструмент формы - делаем практически формоблок, выдавливаем его в листовой металл, только потом разогнуть можно через логопресс или что-то аналогичное.


Вложения

  • 3_02_200_01_00.JPG
    33,6 КБ · Просмотры: 77
  • 3_02_200_01_01.JPG
    34,7 КБ · Просмотры: 70
@ Валерий100
Попробуйте носик сделать не сплайном, а через окружность.

@ andrey
И подштамповки тоже делаются через ребро-кромку и тогда будут разворачиваться.
