Подъёмная сила: есть или нет?

8. СВЯЗАННАЯ И СКОРОСТНАЯ СИСТЕМА КООРДИНАТ.

УСТАНОВОЧНЫЙ УГОЛ.



Системы координат, применяемые в аэродинамике, имеют начало координат в центре тяжести (ЦТ). Так как ЦТ или центр масс (они совпадают) являются такой точкой, вокруг которой происходят все вращения и повороты тела в пространстве.

Установочным углом называется угол между продольной осью ЛА и хордой крыла. Этот угол выбирается таким, чтобы на крейсерской скорости полёта угол атаки имел оптимальное значение, а фюзеляж ЛА создавал минимальное сопротивление.



Рис.6
Скоростная система координат – это система координат, ось Х в которой параллельна вектору потока, а ось Y – перпендикулярна ей.
рис.7
Связанная система координат – это система координат, ось Х в которой параллельна хорде крыла, а ось Y –перпендикулярна ей. Угол атаки профиля крыла - угол между хордой крыла и направлением вектора скорости набегающего потока. Важно понять, что угол атаки - это угол между вектором скорости набегающего потока и хордой крыла, а не между продольной осью ЛА и горизонтом, Этот угол называется углом тангажа и обозначается буквой
(тета).
Вы думаете, что этого здесь никто не понимает, поэтому так кричите (пишите метровым шрифтом?)

Несимметричные профили создают подъёмную силу и при некоторых значениях отрицательных углов атаки.
Вы уверены?
Нарисуйте физически достоверную картинку указанного вами процесса плиз..
Обоснуйте .
Снимите верхнюю обшивку обшивку с данного профиля например...и подумайте что же все создает ПС в полете...

Вы уверены?
Нарисуйте физически достоверную картинку указанного вами процесса плиз..
Обоснуйте .
Снимите верхнюю обшивку обшивку с данного профиля например...и подумайте что же все создает ПС в полете...
Поизучайте графики Су по углу атаки для несимметричных профилей. Или поставьте собственные эксперименты, повторяемые, само собой.

Да, коллеги ,действительно, тяжелый клинический случай.
Настоятельно рекомендую ознакомиться с азами..
"..

Рис.6
Скоростная система координат – это система координат, ось Х в которой параллельна вектору потока, а ось Y – перпендикулярна ей.
рис.7
Связанная система координат – это система координат, ось Х в которой параллельна хорде крыла, а ось Y –перпендикулярна ей. Угол атаки профиля крыла - угол между хордой крыла и направлением вектора скорости набегающего потока. Важно понять, что угол атаки - это угол между вектором скорости набегающего потока и хордой крыла, а не между продольной осью ЛА и горизонтом, Этот угол называется углом тангажа и обозначается буквой
(тета).
Иначе будут проблемы у вас в дальнейшем...
vrK0uxaFMm_zPNqSsHm-tu_rdvcKRfTXLdC-G4TsXqIMNezYFGHyCkKz6vPwWJ9ap4LAnlmDFyayklV17TQQ-kPI50ph1iTWlewfil-p-q0GtMXsKepvkLiVm7FjChapBFWUGvJy5AD3WahzTin8M-qveyXPG68dRxV3e24fqocveBzL5-DgXa5lNVQFSIosRhxT665nJBuDZ0iHPm2xOTg2hJs=w5000-h5000

Или поставьте собственные эксперименты, повторяемые, само собой.
А давайте поставим действительно ??
Известный Вам с детства "вертолет Муха"..увы ..не полетит если НВ сделать без угла атаки..Из школьной линейки например..Согласны?
при этом разрешаю Вам лепить любой профиль к Мухе...
Отпишитесь - по результатам..
Мое мнение - Муха не взлетит.

Нет уж, уважаемый, ставить эксперимент по "опровержению основ" будете вы, и не с игрушкой, а с продувками моделей в трубе, анализом и расчётами, как делали те, кого вы считаете недоучками!

Вы думаете, что этого здесь никто не понимает, поэтому так кричите (пишите метровым шрифтом?)
Думаю что ...что-то понимают...
Иначе бы не стал пояснять школьные азы ..особоодаренным "авиаторам"...
Например такое:
любой вертолет с любым профилем НВ не взлетит если не будет отброшена масса воздуха превосходящая его вес.
Вы хоть с этим утверждением согласны?
Все точно также и с самолетом...
Можете конечно оспорить ...но увы...Таковы Законы Природы.

будете вы, и не с игрушкой, а с продувками моделей в трубе,
Да примерно этим я как раз занимался около 20 лет...40 лет назад правда...
Но вам очень рекомендую все же подойти к опыту с "Мухой" более серьезно...
Иначе у вас тов. И.Ньютон так и останется без дела при ...создании ПС..
Что в корне - ...дико.

Аэродинамические характеристики крыла в перевернутом полете будут иметь некоторые отличия от аэродинамических характеристик крыла в нормальном полете. Эти отличия обусловлены различными картинами обтекания профиля крыла и, следовательно, различным распределением давления вдоль хорды профиля. Для удобства рассуждений целесообразно углы атаки и подъемную силу крыла в перевернутом полете обозначать
, а знак так, как показано на Рис. 2. Соответственно обозначим и коэффициент подъемной силы - СУП.
Если профиль крыла двояковыпуклый, несимметричный, то, как видно на Рис. 3, картины обтекания крыла в нормальном и перевернутом полете будут отличаться одна от другой. Это отличие будет уменьшаться по мере приближения формы профиля к двояковыпуклой, симметричной.

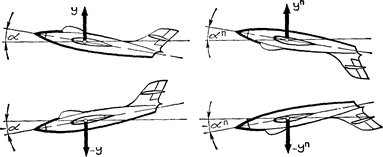

Рис. 2 Обозначения углов атаки и подъемной силы в перевернутом полете
У строго симметричных профилей картины обтекания в нормальном и перевернутом полетах практически мало отличаются одна от другой. Имеющее место некоторое различие объясняется действием сил тяготения на частицы воздуха в потоке, обтекающем профиль крыла.
У несимметричных профилей картины обтекания и распределения давлений по хорде профиля в прямом и перевернутом полете будут иметь существенные различия. В результате этого изменяется и характер зависимости коэффициента подъемной силы от угла атаки в области отрицательных углов атаки.

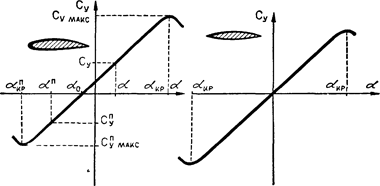

Рис. 3 Картина обтекания профиля крыла в прямом и перевернутом полете

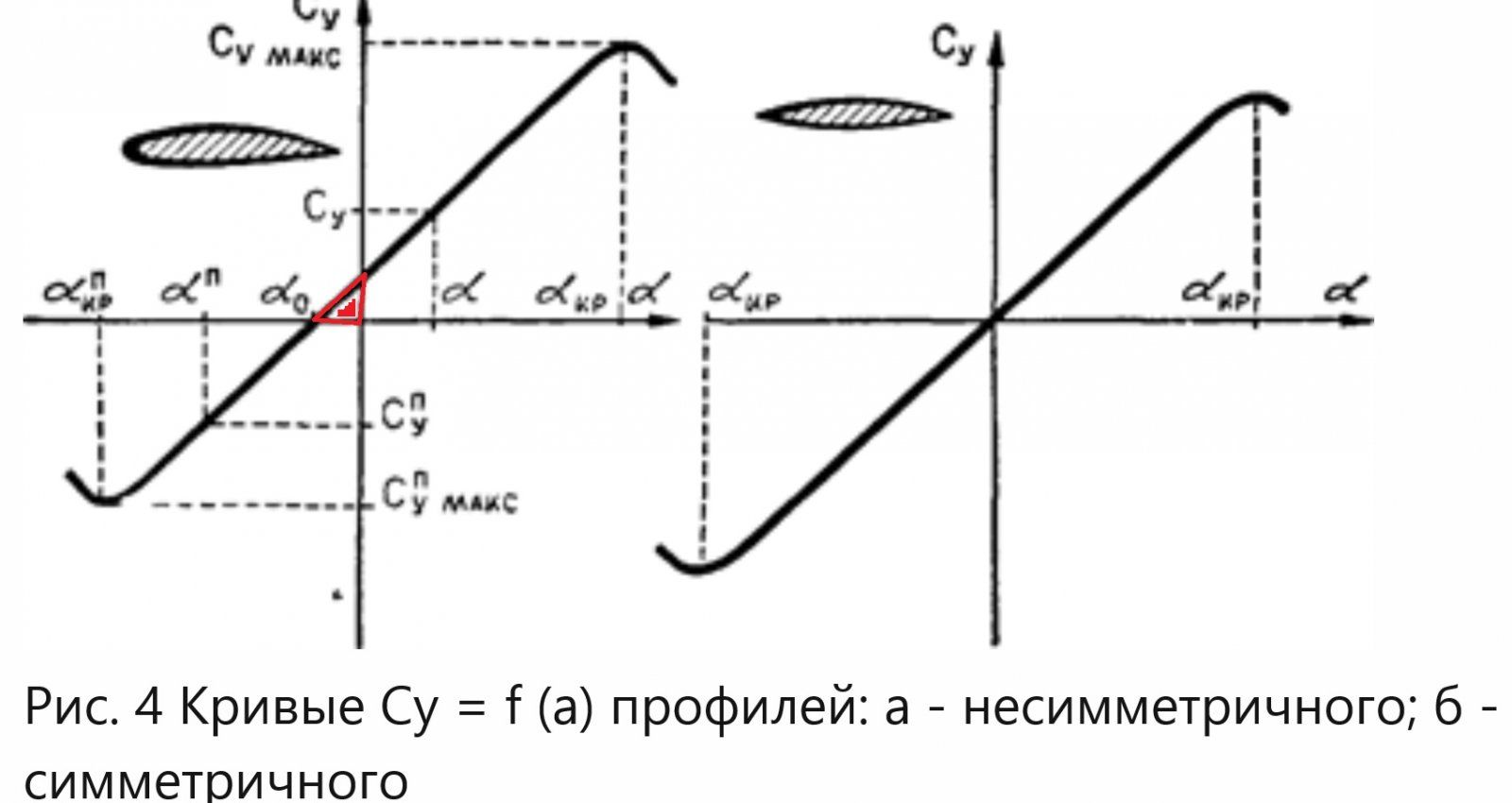

Рис. 4 Кривые Су = f (а) профилей: а - несимметричного; б - симметричного
У симметричного профиля, как видно из Рис. 4, коэффициент подъемной силы в области положительных и в области отрицательных углов атаки имеет одинаковый характер изменения при изменении угла атаки. Практически одинаковы абсолютные значения критических углов атаки
КРИТ и максимальных величин коэффициента подъемной силы (СуПмакс).
У несимметричного профиля в области отрицательных углов атаки абсолютная величина коэффициента CyМАКС значительно меньше величины Сумакс в области положительных углов атаки. Эта разница будет больше у таких профилей, у которых кривизна верхней поверхности больше, чем кривизна нижней, т. е. у профилей, которые имеют большую относительную кривизну

Критические углы атаки у несимметричных профилей по абсолютной величине, как правило, неодинаковы, причем в области отрицательных углов величина
будет меньше критического угла атаки
крит прямого полета.
Лобовое сопротивление крыла в летном диапазоне отрицательных углов атаки не будет равно лобовому сопротивлению крыла на положительных углах атаки при полете на одних и тех же значениях Су. Например, при полете на скорости и в нормальном, и перевернутом положениях потребная величина коэффициента подъемной силы будет одинакова в том и в другом случае и составит, по абсолютной величине

(13.1)
Однако углы между хордой крыла и направлением набегающего потока при этом будут отличаться из-за наличия угла атаки нулевой подъемной силы
(см. Рис. 4).

Рис. 5 Влияние угла установки крыла на угол между продольной осью самолета и горизонтом
Можно записать, что при Су = СуП будем иметь
. (13.2)
Следовательно, в перевернутом полете угол между хордой профиля и направлением набегающего потока при прочих равных условиях больше аналогичного угла прямого полета на величину 2
0. По этой причине в перевернутом полете профильное сопротивление крыла на одинаковых по абсолютному значению Су будет больше, чем в прямом полете. Из этого следует, что при полете на одинаковых скоростях в перевернутом полете лобовое сопротивление крыла будет больше, чем в прямом полете.
Самолеты, предназначенные для выполнения длительных полетов в перевернутом положении и пилотажа с отрицательным значением подъемной силы, должны иметь крыло, набранное из профилей по своей форме, близких к симметричным.
Лобовое сопротивление самолета в перевернутом полете обычно имеет большую величину, чем лобовое сопротивление в нормальном полете. Это обусловливается особенностями конструкции фюзеляжа, предусматривающей минимальное сопротивление в обычном полете;
вредной интерференцией крыла и фюзеляжа, наличием положительного установочного угла крыла.
В нормальном полете при угле атаки крыла aуст угол между продольной осью фюзеляжа и направлением набегающего потока меньше угла атаки на величину установочного угла крыла. Тем самым снижается лобовое сопротивление фюзеляжа. В перевернутом положении этот угол, наоборот, будет больше, чем угол атаки, на двойную величину установочного угла крыла. Например, если установочный угол равен +2°, то при полете на угле атаки
= 5° в нормальном полете угол между продольной осью самолета и набегающим потоком будет составлять +3°, а в перевернутом по абсолютной величине он будет равен /7°/, т. е.
.
Все это вызовет увеличение лобового сопротивления самолета в перевернутом полете по сравнению с полетом в нормальном положении. Поляра крыла самолета показывает зависимость коэффициентов подъемной силы и лобового сопротивления крыла от угла атаки в положительной и отрицательной областях. На поляре (см. Рис. 6) видно, что величина максимального значения коэффициента подъемной силы /
/ в области отрицательных углов атаки меньше, чем
нормального полета, а
.

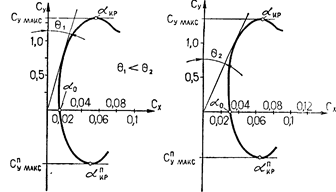

Рис. 6 Поляра крыла и самолета
Поляра самолета в целом строится с учетом дополнительных величин подъемной силы и лобового сопротивления, создаваемых фюзеляжем и другими частями самолета.
Выше было установлено, что при полете при одинаковых значениях коэффициента подъемной силы в прямом и перевернутом полетах у самолетов, имеющих крыло с несимметричным профилем, коэффициенты лобового сопротивления и крыла и фюзеляжа будут большими при полете в перевернутом положении.
Из сказанного можно сделать вывод: в перевернутом полете при прочих равных условиях лобовое сопротивление всегда будет больше, чем в нормальном полете.
Аэродинамическое качество самолета есть отношение коэффициента подъемной силы к коэффициенту лобового сопротивления
Но так как лобовое сопротивление самолета в перевернутом полете всегда больше лобового сопротивления в нормальном полете, то, следовательно, аэродинамическое качество самолета в перевернутом полете всегда меньше, чем в нормальном полете.

Учим азы ..прежде чем говорить об авиации..

Да примерно этим я как раз занимался около 20 лет...40 лет назад правда...
Но вам очень рекомендую все же подойти к опыту с "Мухой" более серьезно...
Иначе у вас тов. И.Ньютон так и останется без дела при ...создании ПС..
Что в корне - ...дико.
Зря занимались, выходит, коли ничего доказать не можете))

Организация присоединенных масс к струе - вещь довольно обыденная в инженерной практике.
Водоструйные насосы например..
Но Ваше желание увеличить тягу водомета за счет эжекции = глупость.
Масса увеличится - тяга уменьшится.
Причина до обидного - банальна: струя воды при выходе (на срезе сопла) имеет вполне конкретную скорость...
Пока запомните.А повезет - еще и ...поймете.
Спасибо за веселую беседу!!
b1CMxpdparv5PZibQRzZBoXKgSrTFyYAY_4MaSqvjz5O8KO6kGcVbFO8kcc6dFdWKkuHMvtFqBOTgpP3qcsc8zgVUAXMF2VLkucKClFHhw_UlsOdqXNyF01hkWm2fuh1oJ2sY22GccneSbbLN2BJU3GMToLXsv9kyJEWcOacPuE8DxkAznFSEx5NV-jdLqbk3o_WXgJlxNjUA0cAuJbybdTGdTS_u00=w5000-h5000
Вы неуч, простите. Большинству людей на данном форуме известно о квадратичном росте потребляемой мощности от скорости истечения("отбрасывания") и прямой от массы "отбрасываемого" рабочего тела. Поэтому винт большего диаметра через редуктор даёт большую тягу, чем меньшего диаметра без редуктора при одной и той же подведенной мощности. Но Вам, весёлому, это не понять. Пилите платформу Гребенникова.😁

Зря занимались, выходит, коли ничего доказать не можете))
Да ладно...
Даже Вы теперь поняли что в реальном полете зоны разрежения (над крылом) движутся вместе с крылом.
И вы - не Мюнхаузен который вытаскивал себя за волосы из болота...
Ну и обратно:
При продувке в трубе - зоны разрежений ...стоят на месте создавая действительно вертикальную составляющую...
Но к созданию ПС на крыле в реальном полете - отношения не имеют.
Аэродинамика - серьезная часть газодинамики..

Вы неуч, простите.
Да прощаю ..чего уж там...
И поздравлю Вас даже с началом понимания работы винта.
Да.
Именно так - никакие насадки, эжекторы и прочий тюнинг не устоят перед ..обычным двухлопастным..

Да прощаю ..чего уж там...
И поздравлю Вас даже с началом понимания работы винта.
Да.
Именно так - никакие насадки, эжекторы и прочий тюнинг не устоят перед ..обычным двухлопастным..
Кто-то оспаривал "хорошесть" "обычного двухлопастного"(который, кстати, сольёт "обычному однолопастному")? Оспаривалось Ваше утверждение , что эжектор бесполезен, потому как в оном масса бе растёт, а скорость потока падает. Страшный сИкрет открываю: в примере с винтами с потоком происходит РОВНО ТО ЖЕ САМОЕ!
Да, догадайтесь, плиз, с какой скоростью движется поток в привтулочной области ВВ на его срезе/выходе.

Gravio убедиться в наличии подъемной силы при нулевом угле атаки достаточно просто- возьмите 2 листочка бумаги , расположите их параллельно друг другу и подуйте между ними- листочки начнут сходиться
Дело в том что окружающий наш мир более сложный чем мы можем его себе представить в наших примитивных рассуждениях, да, подъемная сила создаваемая за счет угла атаки больше чем подъемная сила от несимметричного профиля, но она тоже есть, и крыло с нулевом углом атаки также отбрасывает воздух вниз, это факт, многократно проверенный. И при этом соблюдается и закон Бернулли и все законы Ньютона.

Понять что происходит на уровне молекул и вербально описать бывает в некоторых случаях достаточно сложно, я вот например хоть убей не понимаю за счет чего при сверхзвуковом течении происходит ускорение потока газа в расширяющемся сопле, формулы и вывод формул , которые это объясняют я знаю, но как и с чем там молекулы взаимодействуют ума не приложу.

я вот например хоть убей не понимаю за счет чего при сверхзвуковом течении происходит ускорение потока газа в расширяющемся сопле, формулы и вывод формул , которые это объясняют я знаю, но как и с чем там молекулы взаимодействуют ума не приложу.
Как мне представляется происходит перерасширение газа, т.е. статическое давление падает ниже давления в критическом сечении сопла Лаваля(самом узком его месте), соответственно растёт динамическая составляющая/скорость потока. Все строго по Бернулли. Стенки диффузора не дают окружающей среде "схлопнуть" поток. Это работает только если есть запас по температуре/перепаду давления потока перед соплом.
ИМХУ

[U]Gravio[/U]
Вы привели правильную картинку. Обратите внимание - нулевой угол атаки а=0 на пересечении осей Су и а. А угол атаки нулевой подъемной силы (альфа ноль) - на пересечении кривой Су(а) и оси альфа. У несимметричного профиля он отрицателен. Красный треугольник на левом графике - где подъемная сила (Су>0) уже есть, а угол атаки еще отрицательный. В этом отличие симметричного профиля (Вашей школьной линейки) и несиметричного, который создает подъемную силу даже при нулевом угле атаки.
