hunter019! Библиотека - страшное дело! 😱 Руку уже не оторвать от мышки, мысли заплетаются и ноги закоченели...
Не зря Украину называют Золотой! Как, товарищи могли столько отсканировать и не сойти, наверное с ума...
Не знал что атлас Эйфеля был и на русском Языке 1918 г.! Такой же есть у профессора Евгения Павловича Ударцева в КИИГА, но на немецком языке, изданный в ред. Прандтля.

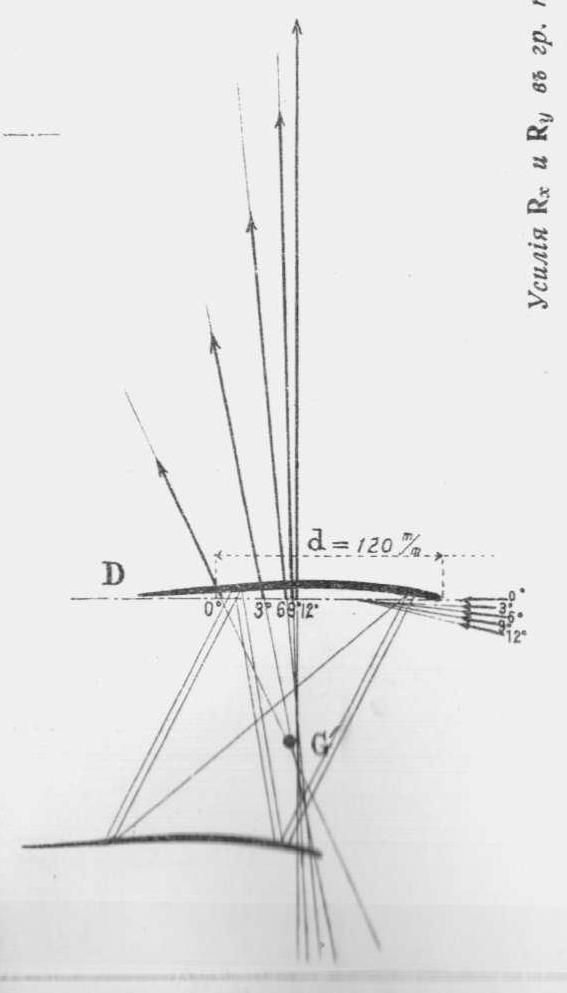

Интересны там пучки векторов аэродинамических сил (стр.86)! Там приведена коробка как у По-2 с прямым выносом, и поразительно, при центре тяжести чуть выше нижнего крыла аэроплан уже устойчив вообще без стабилизатора модель Майора Дорана, стр.95.
Моно крыло с плоско-выпуклым профилем может устойчиво лететь только если ц.т. спускаем, как в параплане очень низко. Есть предположение, что прямой вынос делает аэроплан устойчивее при нормальном положении центровки, или точку перехода из устойчивого в неустойчивый по вертикали - поднимает наверх.
Маленькая философская мысль о По-2: он приторно хороший аэроплан! Где-то слышал, в исполнении Ю.Шевчука кажется - красота это динамическое стремление к совершенствованию. Она должна иметь какой-то изъян и устранять его. А если нет изъянов, то нечего и устранять! Совсем другое дело - аэропланы совсем старые... "Блерио", "Демуазель"...
Такие мысли....
Snaka - По поводу чертежей разверток узлов, прекрасные эскизы и чертежи, правда не электронные есть у Инженера 109. У меня есть они собранные, но передать могу только с его разрешения. Прекрасная работа! Если это интересно, могу выложить стандартный узел задней части фюзеляжа, нарисованный мной лично...
Не зря Украину называют Золотой! Как, товарищи могли столько отсканировать и не сойти, наверное с ума...
Не знал что атлас Эйфеля был и на русском Языке 1918 г.! Такой же есть у профессора Евгения Павловича Ударцева в КИИГА, но на немецком языке, изданный в ред. Прандтля.
Интересны там пучки векторов аэродинамических сил (стр.86)! Там приведена коробка как у По-2 с прямым выносом, и поразительно, при центре тяжести чуть выше нижнего крыла аэроплан уже устойчив вообще без стабилизатора модель Майора Дорана, стр.95.
Моно крыло с плоско-выпуклым профилем может устойчиво лететь только если ц.т. спускаем, как в параплане очень низко. Есть предположение, что прямой вынос делает аэроплан устойчивее при нормальном положении центровки, или точку перехода из устойчивого в неустойчивый по вертикали - поднимает наверх.
Маленькая философская мысль о По-2: он приторно хороший аэроплан! Где-то слышал, в исполнении Ю.Шевчука кажется - красота это динамическое стремление к совершенствованию. Она должна иметь какой-то изъян и устранять его. А если нет изъянов, то нечего и устранять! Совсем другое дело - аэропланы совсем старые... "Блерио", "Демуазель"...
Такие мысли....
Snaka - По поводу чертежей разверток узлов, прекрасные эскизы и чертежи, правда не электронные есть у Инженера 109. У меня есть они собранные, но передать могу только с его разрешения. Прекрасная работа! Если это интересно, могу выложить стандартный узел задней части фюзеляжа, нарисованный мной лично...
