Для Уважаемого @Just Aviator: если Вы полистаете эту мою веточку в конец Июля - там как раз у меня есть рассказ и показ как и из чего мы делали этот углетканный фюзеляж вместе с Джеффом Керло. Конечно у нас была матрица ( и не одна) Сделаны были эти матрицы в Мастерской Раптор. Точно таким же способом какой излагается в данной  веточке : Из 3-Д модельки выделялась поверхность для матричного производства, на ЧПУ из пенопласта вытачивалась болванка. Вручную ее шлифовали покрывали стеклотканью и специальным затвердителем PUTTY из как бы папье маше. Потом делалась чистовая заточка в ЧПУ, грунтовалось шлифовалось полировалась устанавливалась резиновая оконтовка, покрывалось поверхностным эпоксидным слоем, легким карбоном слоем ИННЕГРЫ тяжелыми слоями карбона - и получалась матрица. Эти матрицы были доставлены в Ошкош и я вместе с Джеффом Керло одну из них заполнил. Это получилась верхняя часть фюзеляжа с кабинкой которую Вы видите на фотках.



[А.Веггер]

Но нам пора вернуться в прошлое - лет на двадцать назад и подсмотреть как и из чего делались в домашних условиях ПО ПЛАНАМ самолетики ERacer. Замечательно что у нас с вами есть возможность "подсмотреть" этот процесс и законспектировать некоторые детали. Попозже сегодня я также покажу КИТ ы для клейки фюзеляжа - те самые наборы которые многие компании (сами и не только сами разработчики летательных аппаратов) создавали чтобы (конечно же ) заработать денюшков но и в том числе помочь незадачливым самодельщикам в их нелегком труде. Итак начнем Первый набор фотографий отсюда  с пояснениями и переводом (мое исполнение) Да надо сказать что мы "подсматриваем процесс постройки Композитного Канарда ERacer из мастерской Roch (Rock) LaRocca летчика американских ВВС который он начал в 1995 году.

На верхней фотографии набор эпоксидной полимерной смолы которую использовал наш Roch (Rock) LaRocca под названием Аеропокси 2032/3660
а под ней система смешивания этих компонентов Он также рассказывает что зимой держал температуру под контролем



[А.Веггер]

Поверьте мне дорогой Коллега @Just aviator... это не фото монтаж - а реальные кадры реального подвала реального американскоого дома. Мы именно так все и начинали.



[А.Веггер]

Ну вот еще одна совершенно непрофессиональная серия действий Команды Раптор на пути к достижению самых бесполезных результатов в плане создания совершенно нелетающего самолета. А по простому - машеннический труд шести человек никогда не строивших никаких настоящих самолетов. Особенно непрофессиональными мне показались темпы закладки матриц. Одна матрица изготовляется в течение шести- восьми часов. Большая часть из которых уходит на автоматизированную фрезеровку сложных поверхностей заданных какой то совершенно непонятной программой. А выполняется все это на какой то громоздкой сверлильной станине. Ну никакого профессионализма и главное - ни одного Ну ни единого кусочка бумаги я так и не увидел. Как они чертежи то сохраняют? Да и где все эти блин чертежи? Что за ХХI век в конце то концов???
:-? 😡 :-?

[media]https://www.youtube.com/watch?v=oVY1HU2uGyQ[/media]



[А.Веггер]

Да , нам же надо вернуться в ХХ век к строительству самолетика ERacer в 1995 году. Там на той же страничке  есть указание на какой то чаптер. Как я себе понимаю (я не видел документации на этот самолетик - но судя по подобным материалам это должно быть) и есть главы чертежей и пояснений как и в какой последовательности строить. В данном случае Chapter 1 - 4, Fuselage Assembly относится к строительству (понятное дело) фюзеляжа. Конечно же мы видим не все детали постройки - но в основном понятно: технологически наверняка есть чертежи неких элементов фюзеляжа , мальчонка (тогда еще) купил себе стеклоткань, ножик, пенопласт и по чертежам начал вырезать из пенопласта элементы указанные в чертежах и обклеивать их стеклотканью. Выкладка, количество резины, методы сушки - наверняка указаны в документе.



[А.Веггер]

Для особенно любопытных посмотреть как и что делалось предлагаю самим набрать в адресной строке Вашего браузера

http://www.eraceraircraft.com/siteimages/fuse01.jpg
http://www.eraceraircraft.com/siteimages/fuse02.jpg
http://www.eraceraircraft.com/siteimages/fuse03.jpg
http://www.eraceraircraft.com/siteimages/fuse04.jpg
http://www.eraceraircraft.com/siteimages/fuse05.jpg
......
и так далее меняя просто последние две цифры перед точечкой стоящий в определителе файла (.jpg). Вы не увидите скорее всего последовательности действий зато наверняка найдете очень интересные для себя решения. Я же постараюсь понемногу показать самые интересные снимки которые показались мне не совсем обычными.



[А.Веггер]

Вот так получилось днище, очень интересная система надо признать



[А.Веггер]

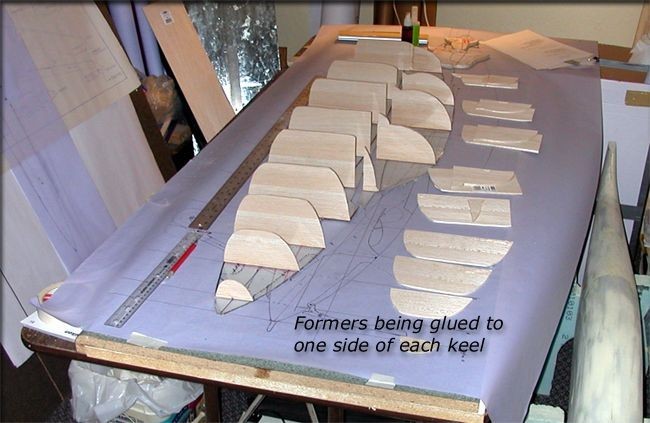

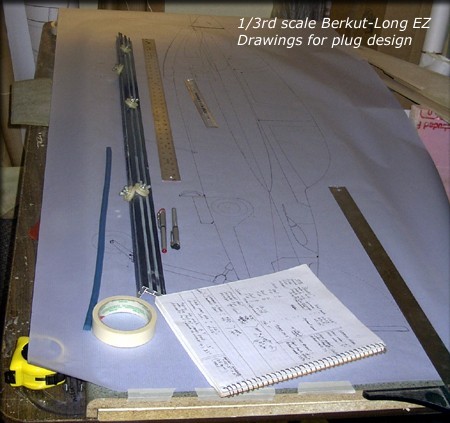

Чтобы не очень загромождать эту веточку различными не-Раптор постройки деталями, но все таки чтобы дать представление многоуважаемой аудитории о том как и в какой последовательности можно делать в домашних условиях различные летающие композитные изделия - я хочу еще продемонстрировать способы конструирования и строительства моделек композитного изготовления. Вот как пример порядок создания (начиная с конструкции) модели самолетика - копии нашего Беркута - который я показывал на неделе:

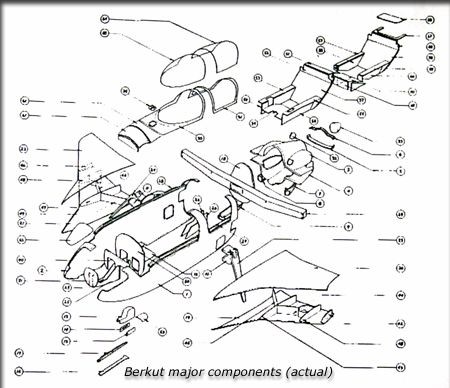

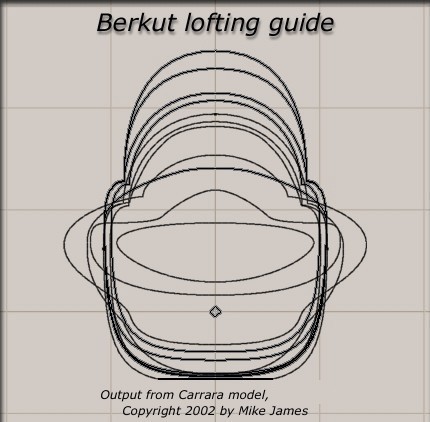

Так выглядит Лофтинг

Клонирование элементов конструкции может быть сделано из доступных ресурсов наподобие этого

Даа вот бумага здесь все таки присутствует



[А.Веггер]

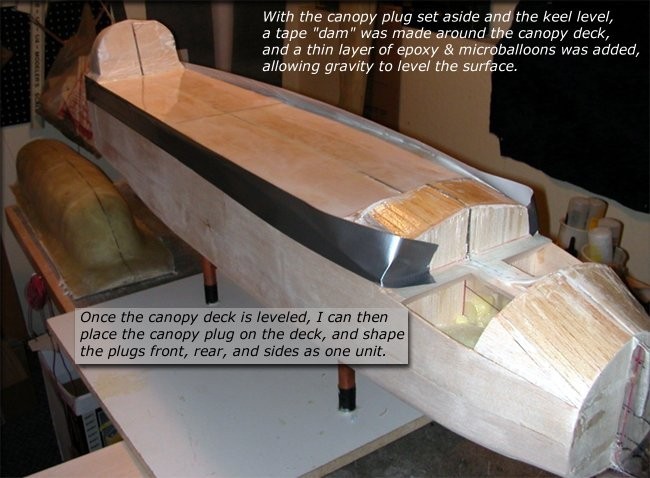

Исполнение модели в масштабе - это еще один элемент очень интересного процесса:

Конечно модель сделать все таки не так уж точно надо все соблюдать как на реальном самолетике но все тки



[А.Веггер]

Особенную роль в этом повествовании я хочу уделить построению крыльев Это целое искусство. Существуют целые коллективы даже сегодня занимающиеся ТОЛЬКО созданием композитных крыльев и оперения. Й о них расскажу чуточку позже когда перейду наконец то именно к КИТам. А пока - покажу как делал крылья для своего ERacer-а наш Пилот Американских ВВС Roch (Rock) LaRocca в конце 90х годов прошлого столетия. Таким же точно способом делались практически все крылушки в домашних условиях  Судя по названию об этой технологии было хорошо написано в журнале Мурзилка для построения нашего Самолетика под названием ERacer в Главе 11 которая называлась Крылья и Винглеты.



[А.Веггер]

Судя по календарным отметинам на фотографиях эта часть строительства относится к 1999 году когда нашему летчику было наверное ~30 лет у него была жена и дочь и жил он где-то недалеко от своей базы.

http://www.eraceraircraft.com/siteimages/w939.jpg
http://www.eraceraircraft.com/siteimages/w935.jpg
http://www.eraceraircraft.com/siteimages/w934.jpg
http://www.eraceraircraft.com/siteimages/w929.jpg

Вот из таких гор пенопласта все это и было изготовлено



[А.Веггер]

Я хочу заметить здесь на полях что наш самодельщик-летчик не планировал и вообще не представлял что мы с вами будем все это наблюдать двадцать лет спустя. Немного конечно порядка в его записях есть но в основном это все делалось "для себя" и никак не на показ. Для регистрации такого самолета надо пред"являть своего рода доказательства в виде вот таких фоторепортажей инспектору - но никаких специальных руководств не делалось. Некоторые элементы крыльев наверное не получались сразу - и их пришлось переделывать. Судя по отметке 2004 года на следующей серии фоток А может просто оставил на время свой проектик и продолжил некоторое время спустя

http://www.eraceraircraft.com/siteimages/w796.jpg
http://www.eraceraircraft.com/siteimages/w798.jpg
http://www.eraceraircraft.com/siteimages/w797.jpg
http://www.eraceraircraft.com/siteimages/w795.jpg
http://www.eraceraircraft.com/siteimages/w794.jpg

Попробуйте полистать сами эти фотки изменяя опять же две последние цифры в имени файла после "w7" но перед ".jpg"



[А.Веггер]

Как бы там ни было к 2007 году мы уже можем увидеть некоторое подобие законченных изделий



[А.Веггер]

Вот на этой фотке в правом верхнем углу мы можем "подсмотреть" на основе чего сделаны были все эти элементы и что же описывалось в журнале "Мурзилка" Содержимое этого журнала мы не знаем и вряд ли сможем точно узнать. Эта информация не подлежит распространению. Некоторую слабенькую попытку сделать такую работу и довести до Вашего внимания версию такого журнала я Вместе с Коллегой Панков Денис Юрьевич попытался сделать но... Как оказалось что "мы же лучше все знаем" сказали профессионалы и ... не надо нам ваших дебильных поучений... сами с усами... и так далее ... Короче - ждем хоть одного мало мальски заинтересованного индивида кому эта работа может быть полезной.

А пока - я просто так трачу свое золотое время на совершенно бесполезную работу по ликвидации безграмотности в области КИТостроения. с тайной надеждой что мож хоть кто нибудь посмотрит на эти фотографии и сделает для себя (не для меня - мне это все не надо) некоторые далеко идущие выводы.
😎 😎
