Так же было бы крайне интересно рассмотреть эпюры давления при Обтекании струйными течениями стандартных осесимметричных тел и получить их равёртки Сх и Су по сечениям, а не только один суммарный коэффициент Сх для фигуры в целом.
Рис.6. Обтекание струями воздуха толстого крыла с обозначенными характерными элементами движения. Эпюра давлений на крыло и диаграммы коэффициента давления Су по хорде крыла и Сх по высоте крыла. Площадь закрашенных зон соответствуют суммарным силам по направлениям Y и Х соответственно.

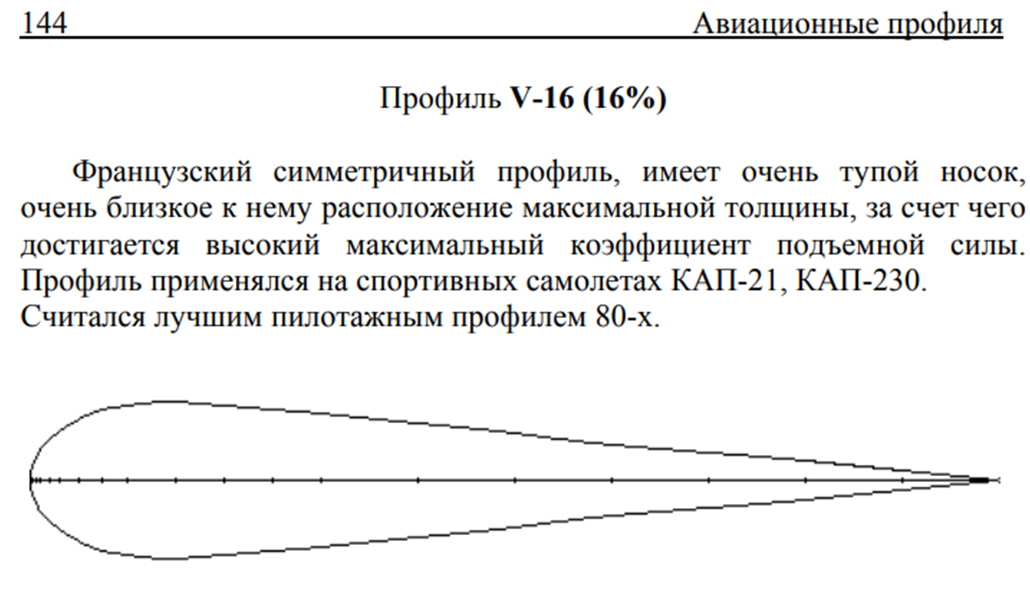

При низких числах М основная подъёмная сила формируется в зоне носового обтекателя в отрывных пузырях. При малых числах М возвратная струя в зоне отрыва идёт по касательной к толстому профилю крыла и не вызывает Удара в точке возврата. Но при приближении к М=1 отрывные пузыри раздуваются на столько сильно, что становится невозможно добиться нужной толщины профиля для безотрывного течения струи, и тогда возникает выраженный Отрыв потока с образованием Отрывного Пузыря, визуально наблюдаемого по колебаниям шелковинок, наклеенных на плоскость крыла. Раздувание отрывных пузырей по высоте становится препятствием для набора скорости, и потому их развитие начинают уменьшать за счёт заострения носовой кромки (понижение радиуса лобового обтекателя).
При трансзвуковых скоростях полёта задняя граница отрывного пузыря достигает задней кромки крыла, после чего происходит соединение объёмов верхнего отрывного пузыря с зоной высокого давления нижней плоскости крыла. В объединившихся объёмах верхнего и нижнего отрывных пузырей давление выравнивается, а подъёмная сила крыла Fy резко падает.
При сверхзвуковом полёте крыло привычной каплевидной формы становится уже совсем неприменимым, а вместо этого появляется крыло с развитым острым «клювом», на котором теперь и создаётся основная часть подъёмной силы, при этом минимизируется возможность возникновения отрывного пузыря.
Для обеспечения посадочных режимов полёта на низких числах Маха в «тонкоклювое» крыло осуществляют установку передней и задней отклоняемой механизации (см.рис.7). Подобного типа тонкие крылья с острыми передними кромками и отклоняемой передней и задней механизацией ставят на боевые истребители 4-5 поколений (см.фото.1-2). При отклонения механизации вниз «тонкоклювое» крыло становится близко к характеристикам обтекания тонкой изогнутой пластины, что позволяет осуществлять взлёт и посадку на малых скоростях и с коротким пробегом по ВПП. В перспективе возможен переход на поворот плоскости крыла целиком при выполнении манёвров на малых скоростях, как это уже сделано с полностью поворотным хвостовым оперением истребителей. Полностью поворотная плоскость крыла позволит избегать сильного задирания фюзеляжа против потока воздуха и сохранения сонаправленности вектора тяги двигателей к скорости полёта на больших углах атаки.

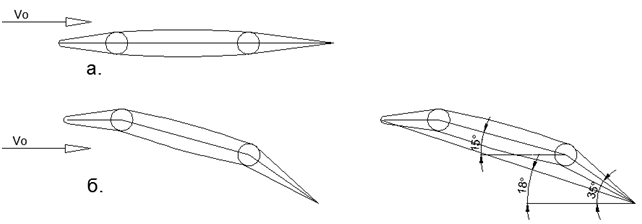

Рис.7. Профиль тонкого крыла Н/В=0,1 (10%) с острым отклоняемым «Клювом» и широким отклоняемым закрылком: а) выпрямленное положение для сверхзвукового полёта; б) отклонение механизации вниз для полётов на малых скоростях и в посадочном режиме с большими углами атаки.

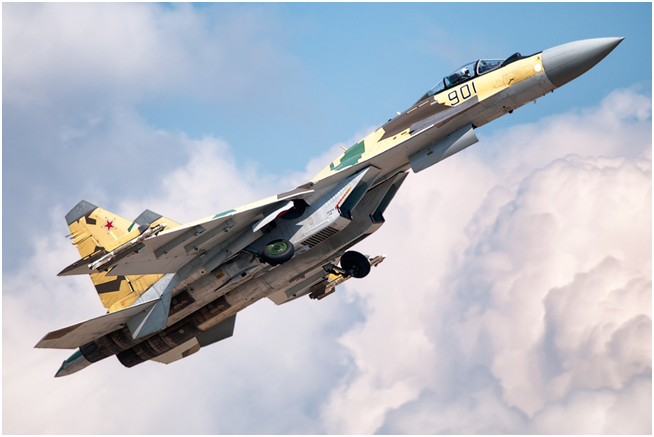

Фото.1. Су- 35 на большом угле атаки с отклонёнными предкрылками и закрылками в посадочном режиме (выпущены шасси).
Фото.2. МиГ-29 с отклонёнными предкрылками и закрылками во взлёт-посадочном режиме на большом угле атаки и низкой скорости (выпущены шасси).

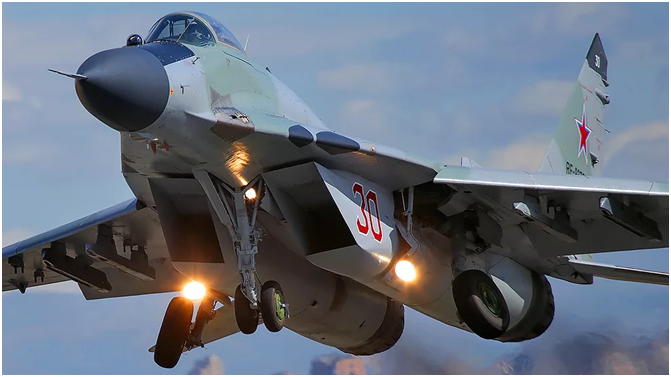

Фото.3. МиГ-29 на взлёте с полным отклонением вниз передней и задней механизации крыла.
На фото (см.фото.3) хорошо видна форма «остроклювого» предкрылка в сечении: плоская нижняя грань и радиусная верхняя грань. Сама передняя кромка отнюдь не острая, а имеет весьма конкретный малый радиус, тем самым улучшая аэродинамику дозвукового полёта. Управление наклоном предкрылка к набегающему потоку позволяет оптимизировать режим образования отрывного пузыря на низких скоростях, создав условия для его безотрывного схлопывания. Так же, учитывая фигуры высшего пилотажа с возможностью длительного полёта вверх ногами, отклоняемый вверх предкрылок позволяет сделать обратный прогиб плоского тонкого крыла для вполне эффективного полёта в перевёрнутом положении, хотя и с худшей аэродинамикой, чем в нормальном положении. На более поздних самолётах Су-35 и Су-57 передняя кромка острее и более симметрично клиновидная, так как рассчитана на более длительный сверхзвуковой полёт.
Вихреобразование и вихревое сопротивление крыла
В сети можно найти массу объяснительного материала по любому вопросу, в том числе и к Вихреобразованию на крыле самолёта, например такой:

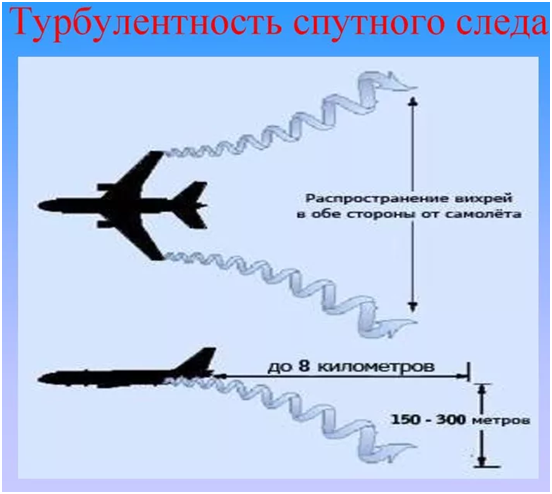

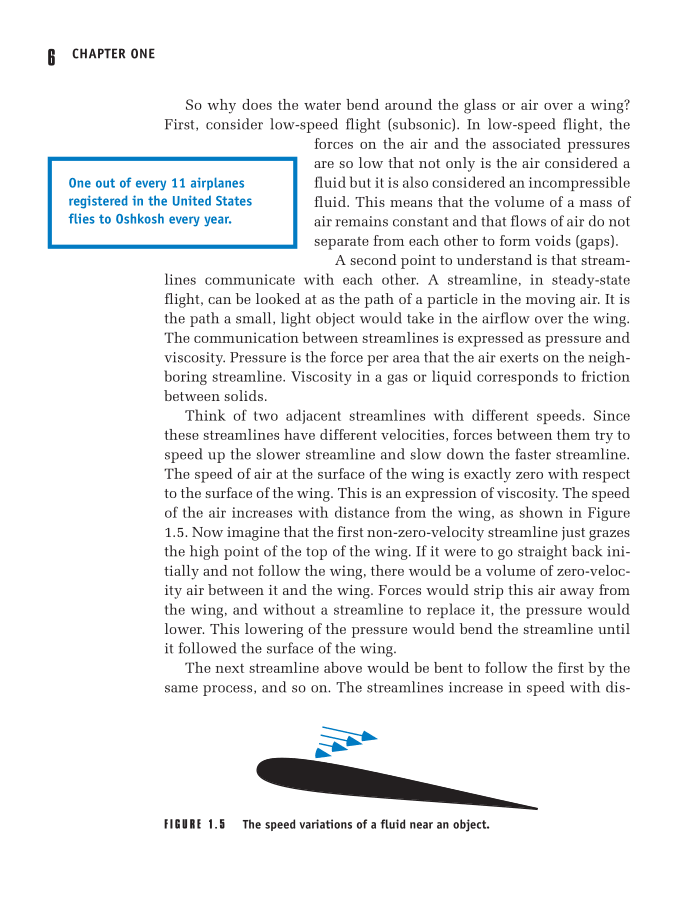

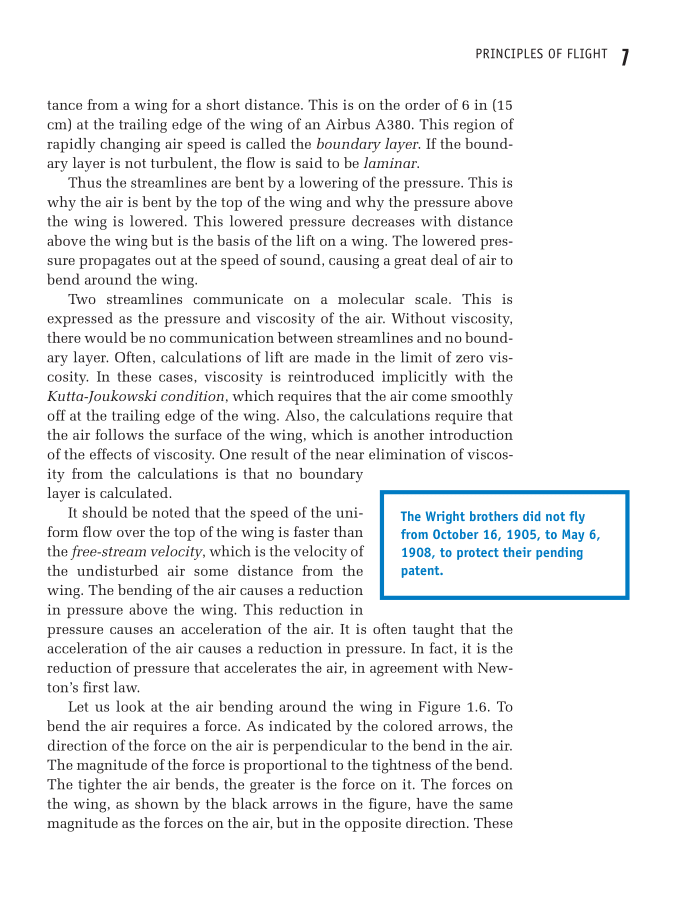

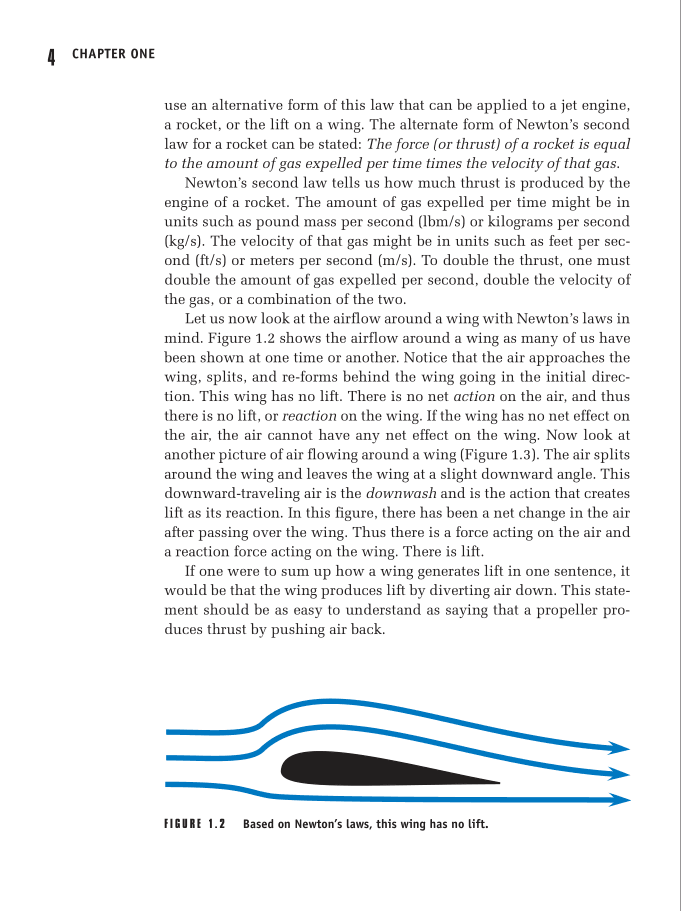

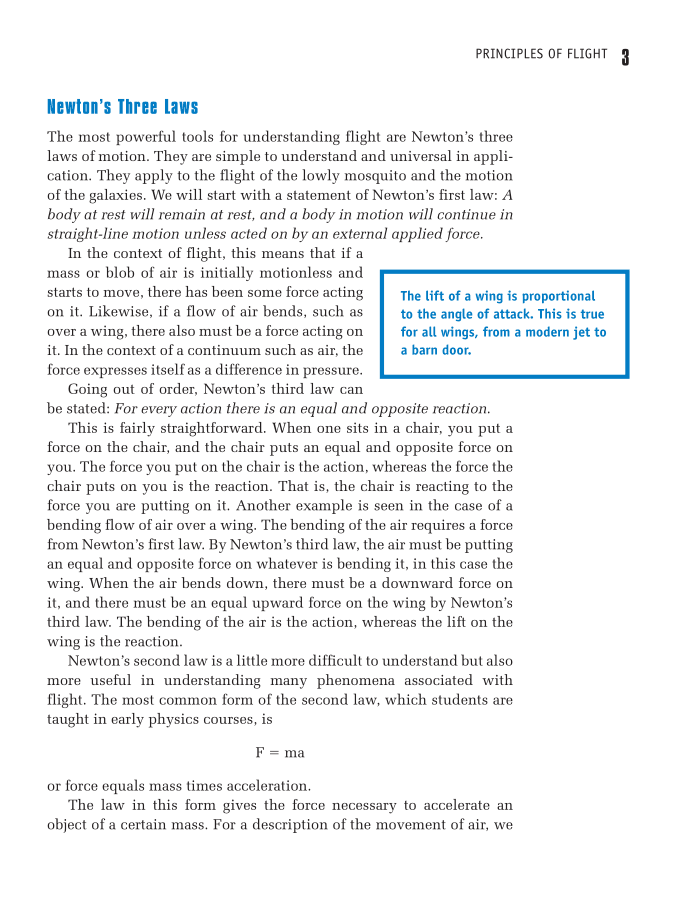

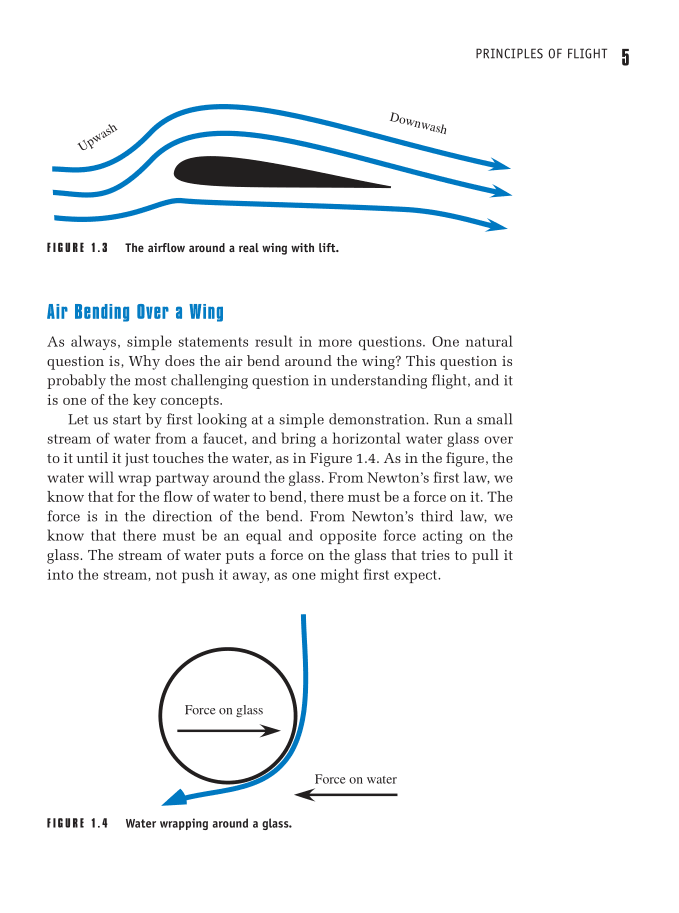

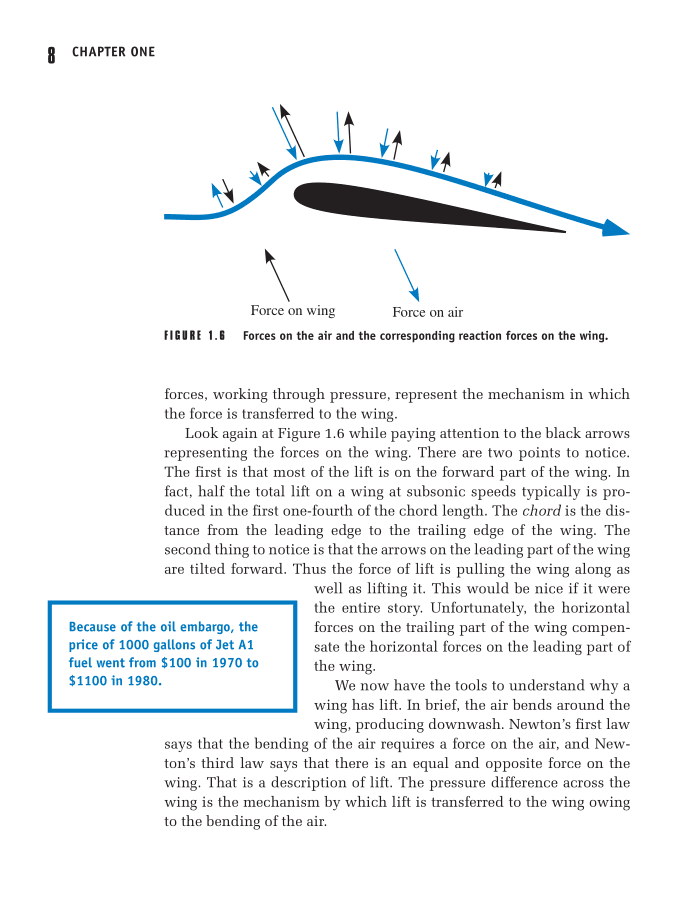

В тоже время в том же интернете легко найти Фотографии вихревых следов от самолётов в облачных слоях, которые демонстрируют гораздо больший масштаб явления, чем это нам пытаются показать в теории.
Фото.4. Вихревой след в слое тумана за летящим на высоте самолётом. Кольца видимого туманного вихря отстоят от самолёта на сотни метров, а визуальная близость – это оптическая иллюзия, созданная длиннофокусным телеобъективом при съёмке самолёта с дистанции в несколько километров.
Фото.5. Вихревой след в слое тумана за летящим на высоте самолётом. Виден вертикальный поток воздуха и заходящие с боков волны воздуха, закручиваемые в спираль при соприкосновении с вертикальным нисходящим потоком.
Фото.6. Вихревой след в слое тумана над ВПП за приземляющимся самолётом.
Эти огромные спутные вихри за самолётами формируются вовсе не за счёт концевых вихрей на крыле. Концевые вихри существуют, конечно, но их роль не так велика и с ним активно и успешно борются конструкторы самолётов.

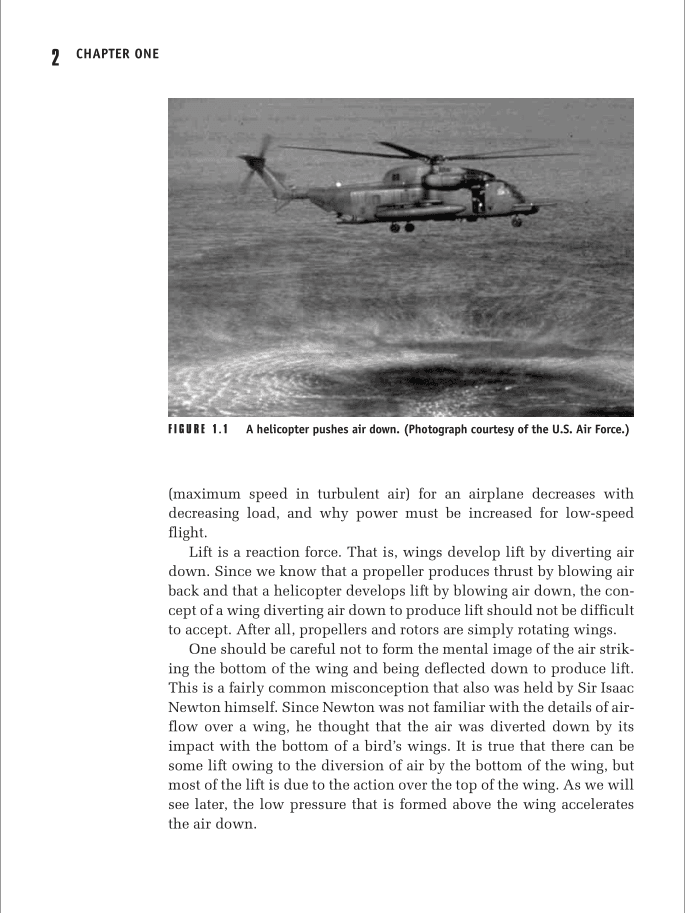

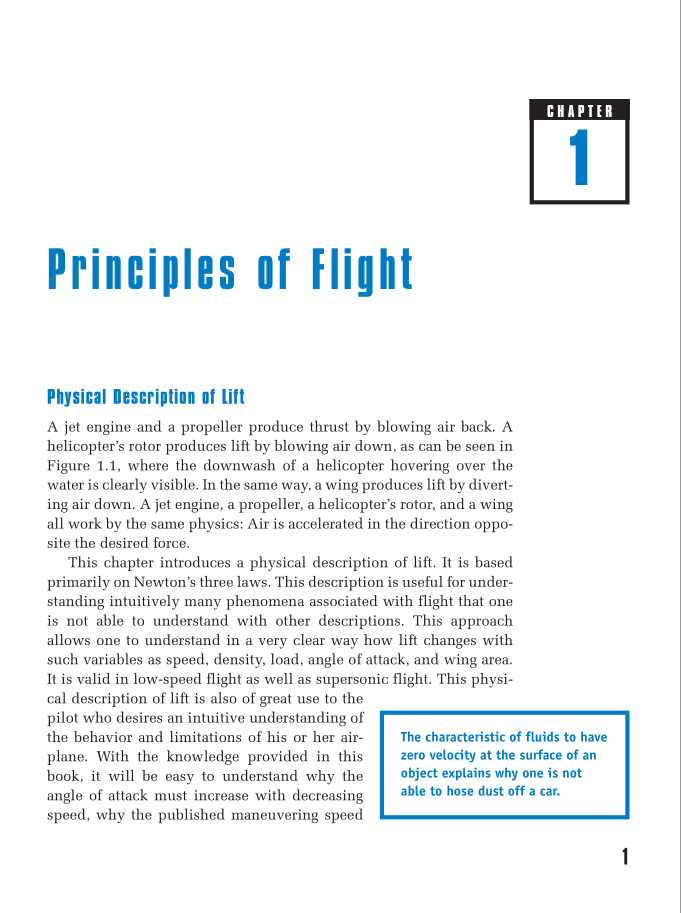

Крупномасштабные вихри с фотографий формируются уже далеко за самолётом, когда волна воздуха, отброшенная самолётом вниз, замещается с двух боковых сторон перетоком воздуха из-под нисходящего слоя в разреженное пространство сверху (см.фото.4-5). Это объяснение образования спутного вихря перекликается с уже рассмотренным вопросом «зоны влияния крыла на окружающее пространство». При этом роль земной поверхности заключается в Границе распространения вниз отброшенного крылом вниз потока воздуха. То есть полёт самолёта и создание «подъёмной силы крыла» возможен и при отсутствии твёрдых подстилающих поверхностей, но при этом отброшенный вниз поток воздуха будет бесконечно долго двигаться вниз, по мере удаления теряя скорость и кинетическую энергию, но сохраняя неизменным вертикальный импульс. Кинетическая энергия первоначальной отброшенной массы воздуха будет теряться на вовлечение в движение боковых потоков воздуха, симметричная разнонаправленность которых не будет изменять исходный суммарный импульс, созданный крылом самолёта. Наглядной иллюстрацией роли Земли-Ограничителя является Фото.6. Там прямолинейный ток тумана над садящимся аэробусом (см.фото.6) опускается до земли по прямой и только потом далеко за самолётом начинается сдвиг в стороны вдоль земли-ограничителя, а слои тумана с боков и сверху уже надвигаются в середину спутного слоя, закручиваясь в двойную самокомпенсирующуюся спираль о нисходящий поток.
