L-13 сказал(а):
Mike_E
1. Нарисуйте ферму при виде сбоку. 2Д эскизом. просто на плоскости. Я думаю это труда у Вас не составит. Просто при виде слева или справа.
2. Далее создайте 3Д эскиз и рисуйте линии из точек (узлов) предыдущего 2д эскиза. Рисуйте перепендикулярно предыдущей плоскости поперечные трубы нужной длинны или уже ширины. Ставя на них длинновые размеры. Потом их соедините в этом же 3 д эскизе и получится ферма и при виде сверху как вам надо и сбоку и сзади..... как угодно.
Нажмите, чтобы раскрыть...


Спасибо!

L-13 сказал(а):
1. Создаем новую деталь.
2.Рисуем эскиз 2 окружности на плоскости. Указываем нужный диаметр, и толщину стенки.
3. Сохраняем (эскиз) деталь с расширением Lib Feat Part (*.sldlfp) по пути папка C, програм фаилз, солид воркс, data, weldment profiles, ISO, и выберите соответствующие папки. Для трубок круглых папка pipe называется. В нее сохраняем. И именуем диаметром трубы.
Нажмите, чтобы раскрыть...

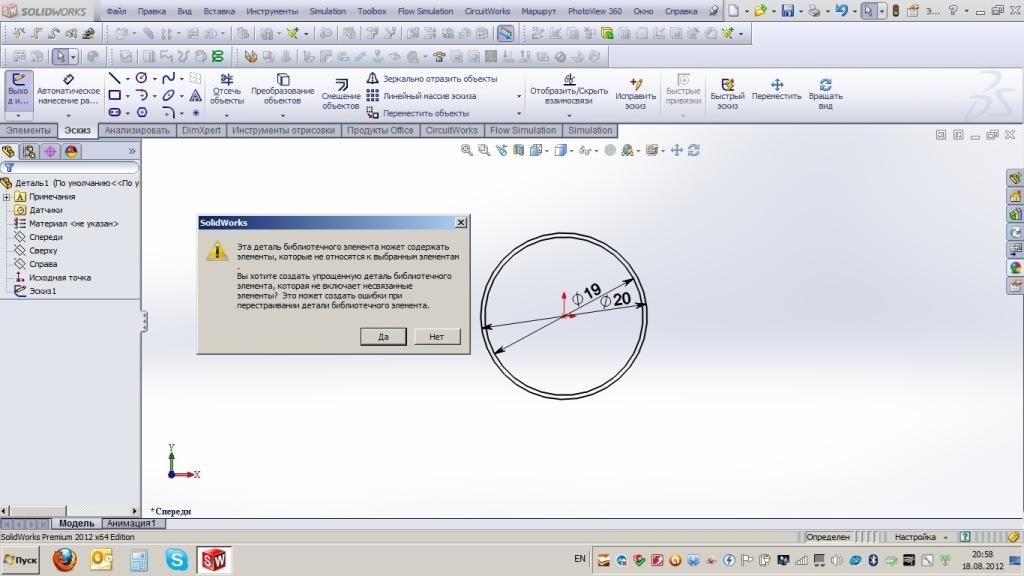

Подскажите пжст почему не сохраняется эскиз трубы?
Выбирал и ДА и НЕТ
После того когда в конструкции выбираешь этот файл - выдает фразу "Библиотечный элемент пуст"


Вложения

  • 1_790.jpg
    71 КБ · Просмотры: 71
Mike_E сказал(а):
Подскажите пжст почему не сохраняется эскиз трубы?
Выбирал и ДА и НЕТ
После того когда в конструкции выбираешь этот файл - выдает фразу "Библиотечный элемент пуст"
Нажмите, чтобы раскрыть...

1. Никаких ругающихся табличек выходить не должно.
2. Попробуйте сохранить, выйдя из эскиза и выделив его в дереве.
3. То, что я написал выше 03. Март 2012 :: 21:42: гарантированно работает во всех версиях солида до 2011 версии. У меня на 2012 отсутствует папка weldment profiles, ISO. Может на других компьютерах она появляется только намоем глюк.
4. Я забил на эту проблему и работаю сейчас так!
    - Создаю трубу для линии фермы любым попавшимся диаметром. Далее все трубы аналогичного диаметра продолжаю создавать с помощью кнопки "Новая группа". И того в дереве получается сварочной гемометрии столько сколько наименований диаметров трубок.
- После создания трубки с не правильным диаметром редактирую эскиз уже в дереве для этого сечения трубки ставлю нужный мне диаметр и толщину стенки. Абсолютно все трубки которые относятся к этой сварочной геометрии тоже перестраиваются. Сечение одно а трубок много! Оно одно для всех трубок в пределах одной сварочной геометрии. Таким способом все гарантированно работает.

Еще попробуйте после выбора расширения Lib Feat Part (*.sldlfp)  самостоятельно вручную выйти на путь C, програм фаилз, солид воркс, data, weldment profiles, ISO. Это связано с тем что солид автоматический вводит свой путь при вводе расширения а там куда он вводит пака называется также weldment profiles но не та. Нужно обязательно что бы было через програм фаилз.

L-13 сказал(а):
У меня на 2012 отсутствует папка weldment profiles, ISO. Может на других компьютерах она появляется
Нажмите, чтобы раскрыть...

У меня тоже 2012. Папка эта есть. Находится по адресу
C - Program Files - Solidworks Corp- SolidWorks - lang - russian (english). далее файлы в папках russian и english одинаковые.

Да верно! Точно есть. Спасибо за подсказку. Значит путь изменился в версии 2012. Вот туды и сохраняйте с расширением Lib Feat Part (*.sldlfp). Все должно работать сейчас на своем попробую в 2012.

Все работает штатно никаких табличек не выходит. Для круглых трубок Lib Feat Part (*.sldlfp) сохраняйте в папку pipe
C:\Program Files\SolidWorks Corp\SolidWorks\lang\russian\weldment profiles\iso\pipe

L-13 сказал(а):
Все работает штатно никаких табличек не выходит. Для круглых трубок Lib Feat Part (*.sldlfp) сохраняйте в папку pipe
C😛rogram FilesSolidWorks CorpSolidWorkslang
ussianweldment profilesisopipe
Нажмите, чтобы раскрыть...


УРА!
Спасибо!
перед тем как сохранять - надо обязательно выходить их эскиза и потом его уже сохранять снова.
Тогда получается))

Начал освоение SW-2007. Есть опыт Компаса, так, что неспеша освою.
Вопрос по KosmosXpress.
Выдает по сплаву 2024(аналог Д16) "Предел текучести=7,583*е^7 Н/м^2 ", т.е  примерно 750 кг/см2 -это  понимать, как допускаемое  напряжение при растяжении/сжатии ? Мы ведь, обычно считаем по бв и бсж. Что можно сделать, что бы было удобно мне, а не разработчикам KosmosXpress?

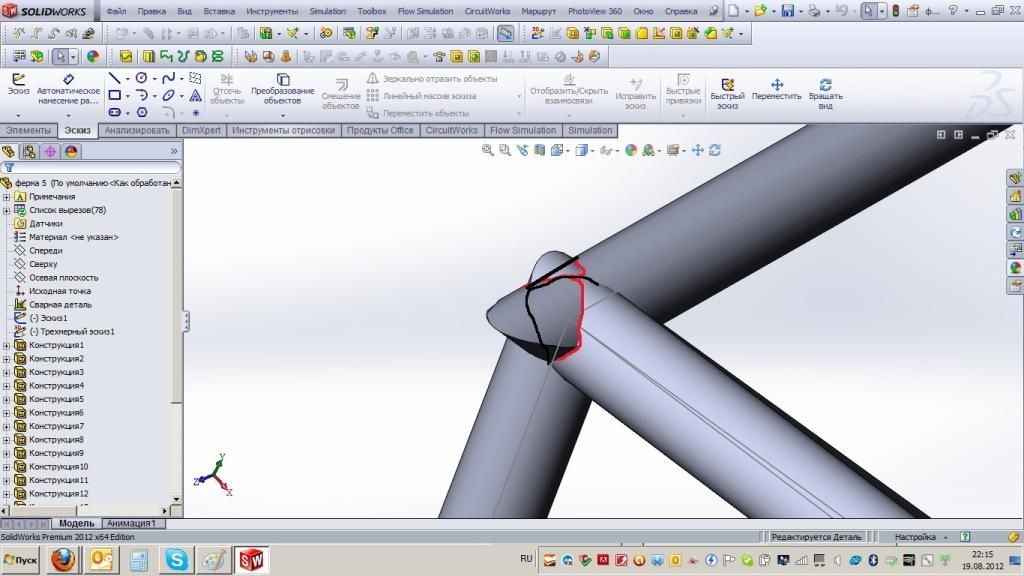

Подскажите пжст как сделать обрезание выступающему безобразию (обведено красным)  и привести к подобающему виду (черным)?


Вложения

  • 1_792.jpg
    82,1 КБ · Просмотры: 70
Mike_E сказал(а):
Подскажите пжст как сделать обрезание выступающему безобразию (обведено красным)и привести к подобающему виду (черным)?
Нажмите, чтобы раскрыть...

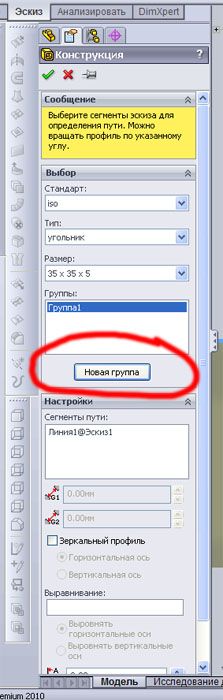

1. Почему так много элементов конструкция в дереве? Их должно быть ровно столько сколько наименований трубок. Если в ферме 5 наименований разных трубок, то и конструкций на всю ферму должно быть 5. Пользуйтесь кнопкой "Новая группа" я уже про это говорил раза 2 или 3. Это также приведет к тому, что нужно будет раз в 10 реже пользоваться обрезкой концов трубок. Солид сам определит стыки.
2. Обрезку концов делать с помощью кнопки "Отсеч/вытянуть".
3. Если комбинация последовательности обрезки концов не позволяет сделать нужный стык так как получается дыра в углу то просто удлиняйте одну из трубок 3д эскизом на эскизе самой фермы и продлевайте одну трубку. Относительно нее обрезайте те которые к ней подходят. Это может пригодиться в местах переднего шпангоута, где двигатель стоит.

Если в дереве модели будет так много конструкций то компьютер скажет, сходите, попейте чаю, а я пока подумаю по перестраиваюсь. И так после каждого редактирования элемента или эскиза.


Вложения

  • 1_793.jpg
    32,4 КБ · Просмотры: 62
  • 2_545.jpg
    7,6 КБ · Просмотры: 60
Спасибо огромное! Все переделываю. Оказывается название  в дереве строительства можно менять. Теперь понятно как не запутаться в "конструкциях")

L-13 сказал(а):
1. Почему так много элементов конструкция в дереве?
Нажмите, чтобы раскрыть...

Скажите пжст. Кол во операций по вытягиванию \ обрезанию трубок имеет значение? По одной операции на один конец трубки это нормально или надо как то объединять?

Mike_E сказал(а):
Скажите пжст. Кол во операций по вытягиванию \ обрезанию трубок имеет значение? По одной операции на один конец трубки это нормально или надо как то объединять?
Нажмите, чтобы раскрыть...

Некоторые трубки можно обрезать несколько штук в одной операции, но чаще отдельно.
Для каждой отдельной трубки одна операция может применяться для обоих концов трубы.
В дереве можно создавать папки. Перетаскивать элементы мышкой вверх и вниз. Гасить (откатывать назад) перетаскиванием нижней горизонтальной ограничивающей полосой дерева. Поэтому удобно элементы обрезки кидать в отдельную папочку тогда в дереве будет порядок. Если элементы обрезки расположены в разброс, то можно их перетаскивать вверх вниз мышкой внутри дерева и далее также кидать в папку.
Этим можно достичь того, что в дереве будет несколько строчек с трубками и одна папка с обрезкой. Компактно и красиво.

L-13 сказал(а):
Поэтому удобно элементы обрезки кидать в отдельную папочку тогда в дереве будет порядок. Если элементы обрезки расположены в разброс, то можно их перетаскивать вверх вниз мышкой внутри дерева и далее также кидать в папку.
Этим можно достичь того, что в дереве будет несколько строчек с трубками и одна папка с обрезкой. Компактно и красиво.
Нажмите, чтобы раскрыть...

Спасибо!
а то уже получилось почти 70 строк.
Глаза разбегаются.
А на производительность компьютера такое кол во обрезанных труб  сильно влияет?
Имеет смысл отрезать только те элементы которые влияют на внешний вид а остальные оставить так как они есть?

Mike_E сказал(а):
А на производительность компьютера такое кол во обрезанных трубсильно влияет?
Имеет смысл отрезать только те элементы которые влияют на внешний вид а остальные оставить так как они есть?
Нажмите, чтобы раскрыть...

На производительность влияет все. Один параметр мы уже оптимизировали путем уменьшения числа сварочной геометрии. Второй параметр по обрезке оставляем в папочке, что бы глаза не разбегались. Если в ферме все сделано грамотно, то половина стыков должна быть уже обрезана по краям в пределах одного наименованиия трубок. Там где сопрягаются разные трубки выполняем обрезку. Бывает что нужно в одном наименовании подрезать. Оставлять не обрезанные края смысла нет. Делать дак делать красиво и до конца. Много на этом производительности компьютера не сэкономите. А вот на сварочной геометрии сэкономили много.

L-13 сказал(а):
половина стыков должна быть уже обрезана по краям в пределах одного наименованиия трубок.
Нажмите, чтобы раскрыть...

Да так и есть. Тем не менее я с ними тоже проделал операцию обрезки.
Наверное это лишнее. Надо убрать.
