По Школьнику я больше не спорю ни с кем и ни кого ни в чём не убеждаю. Грэй-Школьник с моей точки зрения - это техническое решение без перспективы.
Собственно, я тоже никого и ни в чем... По вашему мнению Грей - тупик, и вы его высказываете. По моему мнению, наоборот, Грей - это единственная на сегодня перспектива развития ДВС. И я тоже его высказываю. Не понимаю, в чем ваши претензии к моему мнению? Только в том, что оно не совпадает с вашим? За это я готов извиниться, но для его изменения мне нужно более веское основание, чем привели вы (и я его уже откомментировал). А высказываться я имею право не меньшее, чем любой другой участник обсуждения.

...И я Ванкели не учил, но тоже считаю, что площадь пятна контакта очень невелика, что  приводит к быстрому износу уплотнителей и никакакая самая высоколегированная сталь с керамикой проблему не решит, так полумера сумлящаяся...
Так и не смог найти для вас ссылку на статью (позже найду) про апексы RX-7  и RX-8. Попробую по памяти, но не уверен точно в цифрах, не обессудте. Что-то типа того:  у  RX-8 высота лопатки 5.4 кажется, запас на истирание 0.8 мм. У RX-7 высота лопатки 8.1... соответственно запас хода по износу рассчитан у восьмой на 100 000, а у седьмой, на двести. Для чего это сделано, непонятно.

P.S. Нашел  таки:  "...- Проблема маленького ресурса заключаются в том, что уплотнения необходимо обеспечивать по трем плоскостям. А это сложно, поэтому изначально компрессия в РПД более низкая, отсюда много проблем. В старом RX-7 все получше. Турбированный роторный мотор этого автомобиля проходит больше 200 тысяч при условии грамотного обслуживания. У Mazda RX-8 высота апекса составляет 5,3 миллиметра, на 4,5 миллиметра рекомендуется замена, следовательно, на "жизнь" отводят 0,8 миллиметра. У RX-7 высота апекса составляет 8,1 миллиметра, стереться он может на 1,6 миллиметра. Поэтому ресурс занизили искусственно, мне кажется - чтобы попасть в экологические рамки и повысить оборотистость двигателя"   --> www.abw.by/news/160088

Так и не смог найти для вас ссылку на статью (позже найду) про апексы RX-7и RX-8. Попробую по памяти, но не уверен точно в цифрах, не обессудте.
P.S. Нашел-таки, http://fishki.net/auto/1267019-razbiraem-dvigatel-mazda-rx-8.html :
... Проблема маленького ресурса заключаются в том, что уплотнения необходимо обеспечивать по трем плоскостям. А это сложно, поэтому изначально компрессия в РПД более низкая, отсюда много проблем.
В старом RX-7 все получше. Турбированный роторный мотор этого автомобиля проходит больше 200 тысяч при условии грамотного обслуживания.
У Mazda RX-8 высота апекса составляет 5,3 миллиметра, на 4,5 миллиметра рекомендуется замена, следовательно, на "жизнь" отводят 0,8 миллиметра.
У RX-7 высота апекса составляет 8,1 миллиметра, стереться он может на 1,6 миллиметра. Поэтому ресурс занизили искусственно, мне кажется - чтобы попасть в экологические рамки и повысить оборотистость двигателя

Спасибо! Конечно, насчёт газодинамической смазки я сказал, так, для затравки, перспектива в отношении РПД если решаемая, то лет так через 30-50, но это был бы идеал.
А вот показанный Вами пример, доказывает, что в части конструкционных матереиалов ресурсы РПД исчерпаны и очередь стоит за новыми решениями в системах смазки апексов, и, в бОльшей степени - конструировании новых, специальных масел для РПД, способных совместить в себе противоречивые качества для эффективной смазки этих узлов.
Я так глянул в поисковике по словам "масла для роторно-поршневых двигателей" и понял, что мысль в этом направлении работает, но на поверхность показывают так, популизмы, видимо из-за коммерческой значимости этих проектов.
Например, как это виделось в старину:
Ю. К. Исаенко, В. М. Школьников, И. Ф. Благовидов, Г. Л. Питель и Б. В. Воронцов (71) Заявитель (54) СМАЗОЧНОЕ МАСЛО ДЛЯ РОТОРНО-ПОРШНЕВЫХ ДВИГАТЕЛЕЙ: http://www.findpatent.ru/patent/65/654669.html

Так и не смог найти для вас ссылку на статью (позже найду) про апексы RX-7  и RX-8. Попробую по памяти, но не уверен точно в цифрах, не обессудте. Что-то типа того:  у  RX-8 высота лопатки 5.4 кажется, запас на истирание 0.8 мм. У RX-7 высота лопатки 8.1... соответственно запас хода по износу рассчитан у восьмой на 100 000, а у седьмой, на двести. Для чего это сделано, непонятно.

Ресурс РПД зависит от величины инерционных сил на апексах. Эти силы пропорциональны массе апекса, т.е. его высоте. На Мазде это поняли, в отличие от нашего «мегадвигателиста».
Главным недостатком многих тысяч предложенных «роторных двигателей» было несовершенство уплотнительных элементов (РУЭ), т.к. там они работают поистине в адских условиях. Ф.Ванкель продвинулся дальше всех. Но  РУЭ (апексы) на ванкелях за 60лет еще недостаточно отработаны. Ведь Ванкель сделал неправильный выбор, расположив уплотнительные элементы (РУЭ) на роторе, отсюда все проблемы РПД.  Нужно исправить его ошибку. Ибо никогда не будут нормально работать РУЭ если на них действует перегрузка от 1400g до отрицательных 220g в течение каждой четверти оборота ротора! РУЭ сжимается со страшной силой, затем распрямляется, - начинает прыгать на зеркале статора, превращая его в «гребенку» и пропуская газы. Так прыгает мяч на полу, если ударить по нему сверху.  И никакие суперматериалы, супермасла не помогут. Они только будут быстрее изнашивать ротор и значительно более дорогой статор. По сравнению с этим, даже в дизельном РД «П» или РД Школьника они работают в «тепличных» условиях, - инерционные силы отсутствуют. Хотя бы, поэтому у РПД против РД нет никаких шансов.

... насчёт газодинамической смазки я сказал, так, для затравки ...

   Все правильно, газодинамическая смазка как альтернатива, не плохой вариант, и есть несколько способов её  получить, но над этой проблемой надо работать. Контактное уплотнение тоже неплохо работает, и его тоже можно улучшить. Например снижением веса апексов, в качестве примера я уже приводил пример, для бензинового мотора подойдет лопатка из нитрида кремния, она прочна, легка, теплопроводна. Ее плотность (3.2 г/см.3) почти неотличима от алюминия (2.85 г/см.3). Вес лопатки в этом случае можно довести до 4-4.5 грамм. вместо 15 у отечественных Вазовских. Я же для себя сделал лопатки из двуокиси циркония, они правда потяжелее (6.5г/см.3), но тоже неплохо смотрятся - 7.5-8 грамм вес. Берешь в руку, ощущение, что лопатку маслом намазали, так и норовит выскользнуть. Дождаться бы испытаний, но еще форсунки делать вместо свечек, только начал, правда ТНВД уже готов, и ждётц.

...Ресурс РПД зависит от величины инерционных сил на апексах. Эти силы пропорциональны массе апекса, т.е. его высоте. На Мазде это поняли, в отличие от нашего «мегадвигателиста».

   В чём то готов согласиться, а с чем-то нет. И не надо быть во всем категоричным, мир "многокомпонентен". Если Вы не видите решения по апексу для РПД, то это вовсе не означает что решения нет. У меня например другое мнение, можно сделать лопатку без всякого прыгания. Даже заявку на способ недавно подал, на апекс, он совершенно не похож на прежний.

В основном тот же же апекс бъется в своем пазу, в виду действия на него ускорения положительного и ускорения  отрицательного, а не от центробежных сил , они вторичны. Проще сказать, что лопатка бъется в пазу, от передней стенки к задней и наоборот. Если Вы когда-нибудь разбирали апексы, если разбирали, то посмотрите внимательно на боковые ее плоскости, они как будто продавлены внутрь боковых стенок лопатки, это от шараханья вперед-назад, и это тоже все устраняется.

В основном тот же же апекс бъется в своем пазу, в виду действия на него ускорения положительного и ускорения  отрицательного, а не от центробежных сил , они вторичны. Проще сказать, что лопатка бъется в пазу, от передней стенки к задней и наоборот.
Это конечно верно. Работавший апекс изношен (издолблен) по плоским бокам. Но при этом износ по рабочему торцу в несколько раз (не менее, чем в десять, а то и в двадцать) превышает износ по плоскостям. Это два неразрывно связанных вида нагрузок. Если растет центробежная сила прижатия апекса к статору, то в точно такой же пропорции растет и сила прижатия боковины апекса к пазу ротора. Невозможно снизить боковую нагрузку на апекс, если радиальная не снижается. В этом основной тупик видится.
Тут есть смысл прикинуть и величину нагрузки от давления газов в КС. Для примера примем, что апекс весит 10 грамм. Давление в КС скажем 50 кг/см2 в пике. Площадь приложения на апексе примерно 8*0.2 см = 1.6 см2. Сила от давления газов примерно 80-100 кг. С другой стороны, площадь опоры апекса на стенку паза ротора примерно 8*0.6 см2 = 4.8 см2. Удельное давление на боковину от стенки паза 20-25 кг/см2.
Теперь сила прижатия к статору. Ускорение в пике 1400 ЖЕ значит сила прижатия 10*1400=14 кг. Площадь контакта со статором примерно 8*0.02=0.16см2, удельное давление 14/0.16= примерно 90 кг/см2 (если ширина линии контакта со статором принять 0.2 мм, а она наверняка меньше). Плюс скорость скольжения апекса по статору несопоставимо выше, чем по стенке паза. Отсюда можно сделать вывод, что слабое место апекса РПД это все же зона контакта со статором.

...Работавший апекс  ....

С такими как у Вас доводами согласиться крайне сложно. Бездоказательно, что сила прижатия апекса к трохоиде равна 1400 "ежей", я в это не верю, и считаю полной чушью ... а вот и доказательство к нам спустилось (см. приложение 2 книга "Судовые роторные двигатели" авторы: Акатов, Болотов... ) - господа разработчики фейков.

По давлению, пускай максимальное давление Pz будет 50 гк/см.2, пускай, хотя оно меньше (смотрим рисунок 1) И потом высокое давление наблюдается в течение 15-20 градусов, дальше падение, и довольно быстрое. Максимальный угол наклона лопатки наблюдается не при максимальном давлении сгорания, а где-то при 30% расширения. Соответствеено давление под лопаткой будет тоже ниже, примерно процентов на 50.  И только у впереди стоящей лопатки, сзади к трохоиде прижимается обратная сторона эквидистанты, поэтому тамошнее прижатие лопатки от действия газов равно почти нулю. И в остальном такая же лажа с рассчетами, им верить нельзя. На рисунке по стрелке 2 - положение лопаток ротора в момент ВМТ, на позиции 1 - максимальный наклон лопатки, где сила давления газов из под лопатки имеет максиальное "плечо". Как видим оно не совпадает с Pz ...

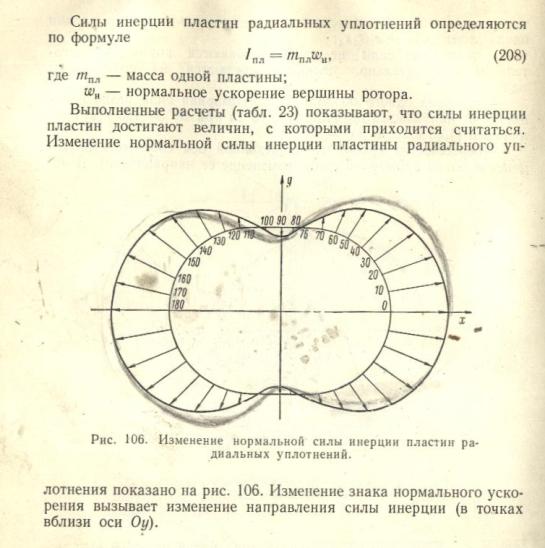

Вложения

  • 3_257.JPG
    65,3 КБ · Просмотры: 118
  • 3_1_003.jpg
    41,9 КБ · Просмотры: 123
Максимальный угол наклона лопатки наблюдается не при максимальном давлении сгорания, а где-то при 30% расширения. Соответствеено давление под лопаткой будет тоже ниже, примерно процентов на 50
Я что-то не въехал. Это ведь вы говорили:
Если Вы когда-нибудь разбирали апексы, если разбирали, то посмотрите внимательно на боковые ее плоскости, они как будто продавлены внутрь боковых стенок лопатки, это от шараханья вперед-назад
А теперь вы вроде как говорите, что все это фигня.
Усилие радиальное (центробежное) нет никакой проблемы сосчитать, F=R*Омега квадрат*массу. Омега - угловая скорость в рад в секунду. (не забудьте, в окружности 2 радиана 😉). R радиус кривизны статора в точке максимального ускорения как в вашей книжке. Это значит господа Акатов и соавторы с нами согласны. Я проверил, цифры те же.
Зачем сразу переходить на личности? Не хотите общаться, не надо, а обзываться сторителями фейков не солидно как-то. Я привел не расчеты, а прикидки. Которые могут показать не столько точное значение физической величины, а соотношение например сил от газов (о которых вы говорите, что они завышены раза в 4) и сил инерции. Тогда выходит, что вы подтвердили мою правоту, нагрузка на апекс от инерции намного больше, чем от воздействия давления газов, чем я прикинул. За это спасибо. Хотя в ваших рассуждениях есть довольно грубая ошибка. Но поскольку вы реагируете на мои выкладки с переходом на личность, то пожалуй воздержусь от дальнейшего обсуждеия.

...Я что-то не въехал.

   К началу, фейк это не ругань, а метафора, не более того. Цифры о давлении лопаток на трохоиду не верны, там не 40 кг, а в 10 раз меньше, тем более, что ротор вращается с втрое меньшими оборотами, чем вал.

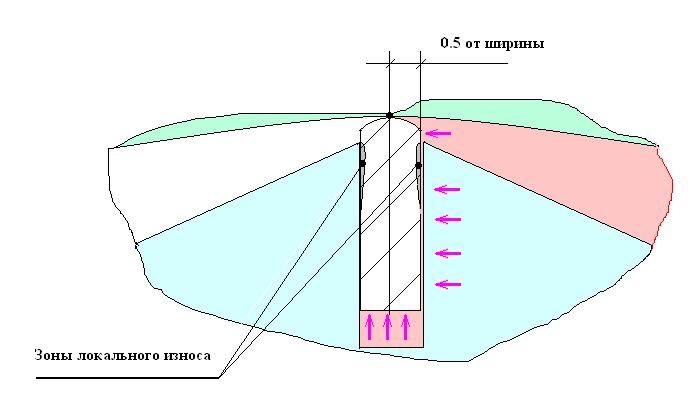

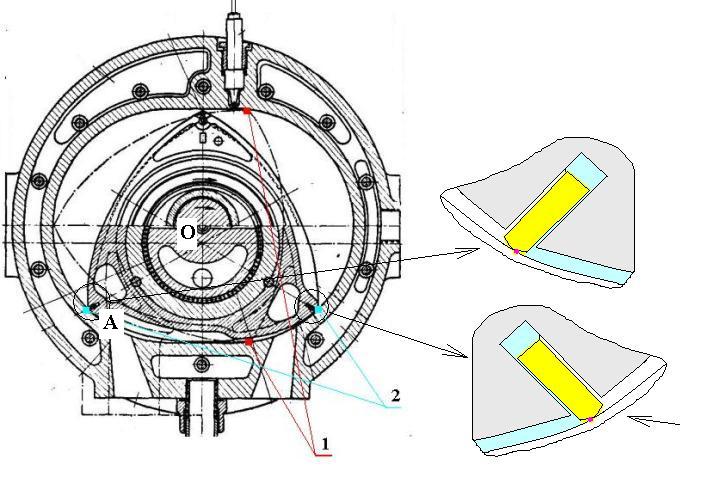

   Лопатка продавлена с двух сторон (а повторяет до тонкостей профиль изношенного поршневого кольца), по той её части, где она соприкасается с пазом ротора. Внешний вид как у пластилина, который отлепили от неровной поверхности. Я почему тогда забраковал ваши лопатки, потому что усилие газов, которое способствует прижиму пластине в пазе, раздавит лопатку в виду ее малой твердости, а это уже не метафора, а ближайшая перспектива.


Вложения

  • Apeks_01.JPG
    25 КБ · Просмотры: 98
Лопатка продавлена с двух сторон (а повторяет до тонкостей профиль изношенного поршневого кольца), по той её части, где она соприкасается с пазом ротора.
Так с этим же никто и не спорит. Я сказал, что износ по торцу апекса больше, чем по боковине.
Партия углеситалла, из которой сделали ваши образцы была с брачком как выяснилось. Мы к этому уже утратили интерес. Но могло и получиться. Удельный вес подходящий.
