Самолёт "Арго"

[pashtet_2007]

http://www.youtube.com/watch?v=0t6wFg_T4KI
Вот еще один ролик



[kvadratov]

А  есть  фотографии  или  другая  информация  -  на  тему  что  у  этого  жёлтенького  самолётика  под  капотом ?

Заводится  кнопочкой  -  работает  как  часики...  🙂



[Владимир52]

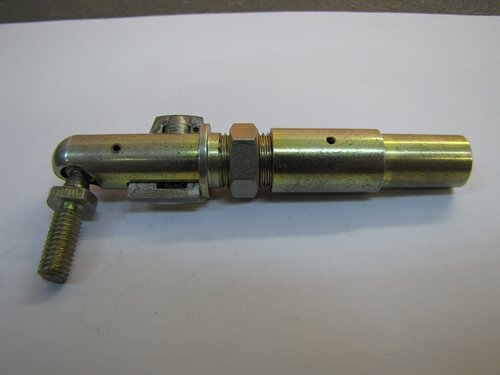

Разьем элеронов.Все сделано на токарном станке.



[Aleksey™]

Сидел рассматривал фотку так ине могу представить как этот механизм работает на элероне и что куда прикручивается!Что шарнир - понятно , а для чего фрезерованные штырьки . Вот бы ва отчию посмотреть , как это работает.



[леха (magnum)]

Резьба катаная ?
Потом калили ?



[semen]

Сидел рассматривал фотку так ине могу представить как этот механизм работает на элероне и что куда прикручивается!Что шарнир - понятно , а для чего фрезерованные штырьки .

Сферический наконечник устанавливается на элерон. Оставшиеся детали устанавливаются на тягу управления элерона.

Принцип работы: 1) откидываем защелку, 2) сдвигаем "фрезерованные штырьки" (они выполняют роль клина, подпирающего нижнюю бронзовую пятку), 3) вставляем в оверстие сферический наконечник, 4) сдвигаем обратно клин, 5) надеваем защелку.

Вторая бронзовая пятка (с резьбой) служит для регулировки

Наконечники с тем же принципом на Cri-Cri
http://www.reaa.ru/cgi-bin/yabb/YaBB.pl?action=downloadfile;file=IMG_0846_001.JPG
http://www.reaa.ru/cgi-bin/yabb/YaBB.pl?action=downloadfile;file=IMG_1585_002.JPG



[kvadratov]

В  теме  про Cri-Cri -  выкладывали  и  более  красивое  фото  раъёмного  шарнира :


«Lui Atelier charni[ch232]re»



[Владимир52]

Мехобработка ,термичка,гальваника.Пружинка из вазовской манжеты. 😉



[Aleksey™]

Сидел рассматривал фотку так ине могу представить как этот механизм работает на элероне и что куда прикручивается!Что шарнир - понятно , а для чего фрезерованные штырьки .

Сферический наконечник устанавливается на элерон. Оставшиеся детали устанавливаются на тягу управления элерона.

Принцип работы: 1) откидываем защелку, 2) сдвигаем "фрезерованные штырьки" (они выполняют роль клина, подпирающего нижнюю бронзовую пятку), 3) вставляем в оверстие сферический наконечник, 4) сдвигаем обратно клин, 5) надеваем защелку.

Вторая бронзовая пятка (с резьбой) служит для регулировки

Наконечники с тем же принципом на Cri-Cri
http://www.reaa.ru/cgi-bin/yabb/YaBB.pl?action=downloadfile;file=IMG_0846_001.JPG
http://www.reaa.ru/cgi-bin/yabb/YaBB.pl?action=downloadfile;file=IMG_1585_002.JPG

Благодарю за разяснения , теперь всё понятно !!!



[ЮРИЙ 21rus]

Что-то ветка совсем заглохла...Подскажите,пожалуйста,какого диаметра трубы лучше использовать на тяги управления?



[ЮРИЙ 21rus]

И еще забыл..,послезавтра буду в Казани,есть возможность купить лак НЦ-551,вот только не знаю какое количество необходимо для АРГО???



[pashtet_2007]

15 литров в притык, 20 с головой.



[zar]

Разьем элеронов.Все сделано на токарном станке.

разъемчики и правда хороши, вот только пружинки от сальников вызывают сомнение.они имеют свойство разъединяться, что дальше будет сами догадайтесь.



[ЮРИЙ 21rus]

Спасибо,а по тягам никто ничего не скажет?



[Niki38rus]

Подскажите, можно использовать данный клей?



[Niki38rus]

...



[pashtet_2007]

Наверное подойдет, но подумайте сколько таких пузырьков понадобится. ПВА в самоделко строении применяют, этот похож на ПВА?



[Niki38rus]

Да, по типу ПВА. Скажем так - глубоко модернезированный ПВА. По стоимости не определялся ещё, но его поставляют и в бОльшей таре, да и не сильно он и дорог. Буду тогда использовать его, т.к. он имеет огромный плюс - не токсичен, и позволяет работать в жилом помещении.



[Aleksey™]

Спасибо,а по тягам никто ничего не скажет?

На тяги можно использовать дюралевые трубки диаметром от 15 до 20 мм, что найдёш! Я использовал 18-е трубки.



[Tverdopolov]

Подскажите, можно использовать данный клей?

Выбросьте. Он годится только для моделей и склеивания полок для книг.
