Самолёт "Арго"

[mfs68]

Алексей,у вас значит хорошо получилось.раз вы пользуетесь, У нас стэф из 0,3 мм.отлично получался только с пенопластом,и думаю еще лучше с подложкой для ламината 5..6 мм синий или салатовый.может серый,черный хрупкий и не предсказуемый. Совсем круто если на пенопласт еще и тонким стеклом дать и влажным прибить на лобик,после отвержения и молотком трудно пробить. Подложку к стэфу можно приклеить клейберитом пур 501.  Так же делали с стэфом и пенопластом и полосками стекла 100мм с шагом 200 мм ,который полностью предоврашал отрыв пенопласте от стэфа при тыкания пальцами 🙂и не только 😉



[леха (magnum)]

Ну уж если пенопласт сделали, оклейте стеклотканью и не мучайтесь с стэф.
У нас ремонтный вариант был, два раза перкаль перетягивали, самолет на улице стоял летом и зимой, поэтому стэф стал для нас счастьем. Т. К. Коньчились проблемы с очисткой от льда и снега. Скребок в руки и вперед.

Это сейчас зажродись в ангаре самолеты держим. Клуб разрастается потихоньку, чего и всем советую в одного тяжело самолетами заниматься.



[mfs68]

Да нее,просто стеклом игратся не меньше нужно ,шпатлюй, выводи ,доводи,а тут крассиво и ссолидно)) 🙂 😉но и весит тоже ..))



[fan444]

Что  бы  не было  хлопунов  стоит поставить  стрингера  почаще  примерно  через  150  мм    можно  треугольного  сечения  10  мм/так  легче  и  монтировать , и  вообще/.Стефом  не  пробовал,  а  вот  фанера  0,8  как  то  была у  меня  в  работе,  провисала  т.к.  шаг  нервюр  был  250  мм.При  этом  накрывали  обшивку  мешками  с  песком  приклеивалось  здорово.



[mfs68]

Стрингера могут не спасти  при тонком стэфе,могут получится грани как на двухсотграмовом стакане 😉шучю конечно,но по весу будет не намного меньше чем с пенопластом а гемороя больше при доводке..



[Любитель]

Олег,а каков вес электрокартона и его толщина?

Миша, первая попавшаяся ссылка на покупку электрокартона http://kartonika-msk.ru/elektrokarton.php , идем далее и смотрим плотность http://www.makulaturin.ru/elektroizolyatsionnyiy-karton-i-sfera-ego-primeneniya/ , далее идем и смотрим плотность стеклоткани ЭЗ-100 на прямом замасливателе http://www.vitahim.ru/raznoepolimer/steklotkane3 и складываем к кучу с неким запасом по весу.
Получается, что взяв электрокартон 0,1мм и стеклоткань 0,1мм, мы получим обшивку не хуже тканевой, используя ЭК просто как подкладку под стекло, и достигая веса квадратного метра без смолы в районе 250гр/м2, добавив смолу и краску, выйдем на те же тканевые веса в районе 320-350гр/м2. При этом мы не шьем, но клеим, а качество получаемого продукта лежит где то посередине между тканью и пластиком.
Разумеется, это всего лишь моё скромное мнение.



[Любитель]

Стрингера могут не спасти  при тонком стэфе,могут получится грани как на двухсотграмовом стакане шучю конечно,но по весу будет не намного меньше чем с пенопластом а гемороя больше при доводке..

На "Эдельвейсе" стрингера отсутствуют вообще, исключая переднюю планку в носике. А пролет между нервюрами составляют все те же рекомендованные книжками 250мм.



[Любитель]

Что  бы  не было  хлопунов  стоит поставить  стрингера  почаще  примерно  через  150  мм    можно  треугольного  сечения  10  мм/так  легче  и  монтировать , и  вообще/.Стефом  не  пробовал,  а  вот  фанера  0,8  как  то  была у  меня  в  работе,  провисала  т.к.  шаг  нервюр  был  250  мм.При  этом  накрывали  обшивку  мешками  с  песком  приклеивалось  здорово.

Промахнулся с копируемым постом и написал Мише, вместо вас, но повторяться уже не охота.



[mfs68]

Олег,я про стрингера упомянул для стэф 0,3 и на малых радиусах они не совсем то.На Эдельвейсе,на лобике скорее 1мм  или 1,5 мм , на Арго тоже 1мм,помню еще по СЛА в Москве,лобик был вполне себе чистый ,без заметных провалов.,Чем тоньше фанера ,тем мельче должна быть клетка ,уж тем более стэф ....мммм хотя может у кого то лучше получилось, у меня хорошо получилось с пенопластом.
На днях вытащю свое крыло  , стаб и сфоткаю поверхность  после 18 лет  из них    два года в цеху, 9 в железном гараже ,три на улице и  в сарае четыре......жесть как давно это было 😱..хотя скорее не буду здесь захламлять.



[Andrey_77]

Постройка продолжается,Примерка крыльев



[fan444]

Важный момент. Теперь все выставляйте по отвесам и уровню, измеряйте углы V и заклинания крыла, поводки плоскостной пока дела не зашли далеко можно что то поправить в случае чего . Также ставьте стабилизатор и определяйте диагонали по реперным точкам,это очень важно.



[Andrey_77]

Я понимаю ответственность .вот думаю если V крыла 4 градуса стоит ли выставлять ровно 4 или чутка больше ,тк учитывается вес крыла ?



[fan444]

Да нормально,делайте как по чертежу. Арго хороший самолёт ничего лишнего и с размерами Абрамов угадал.



[newbie]

насколько оборотов загрузить винт чтобы компенсировать раскручивание при полёте? оборотов 500 хватит?



[iae]

Примерно 15 процентов оборотов от максимала должен двигатель не добирать на месте.



[CRX]

Уважаемые Аргостроители! Собираюсь приехать на слет в Орловку со своим "МАрго" Кому интересно- приезжайте. Пообщаемся, Посмотрите, пощупаете,посидите.Полёты не планирую.



[mfs68]

Покажите Ваш Марго. Расскажите о нем и здесь....может что пропустил....напомните.
Почему не планируются полеты?



[newbie]

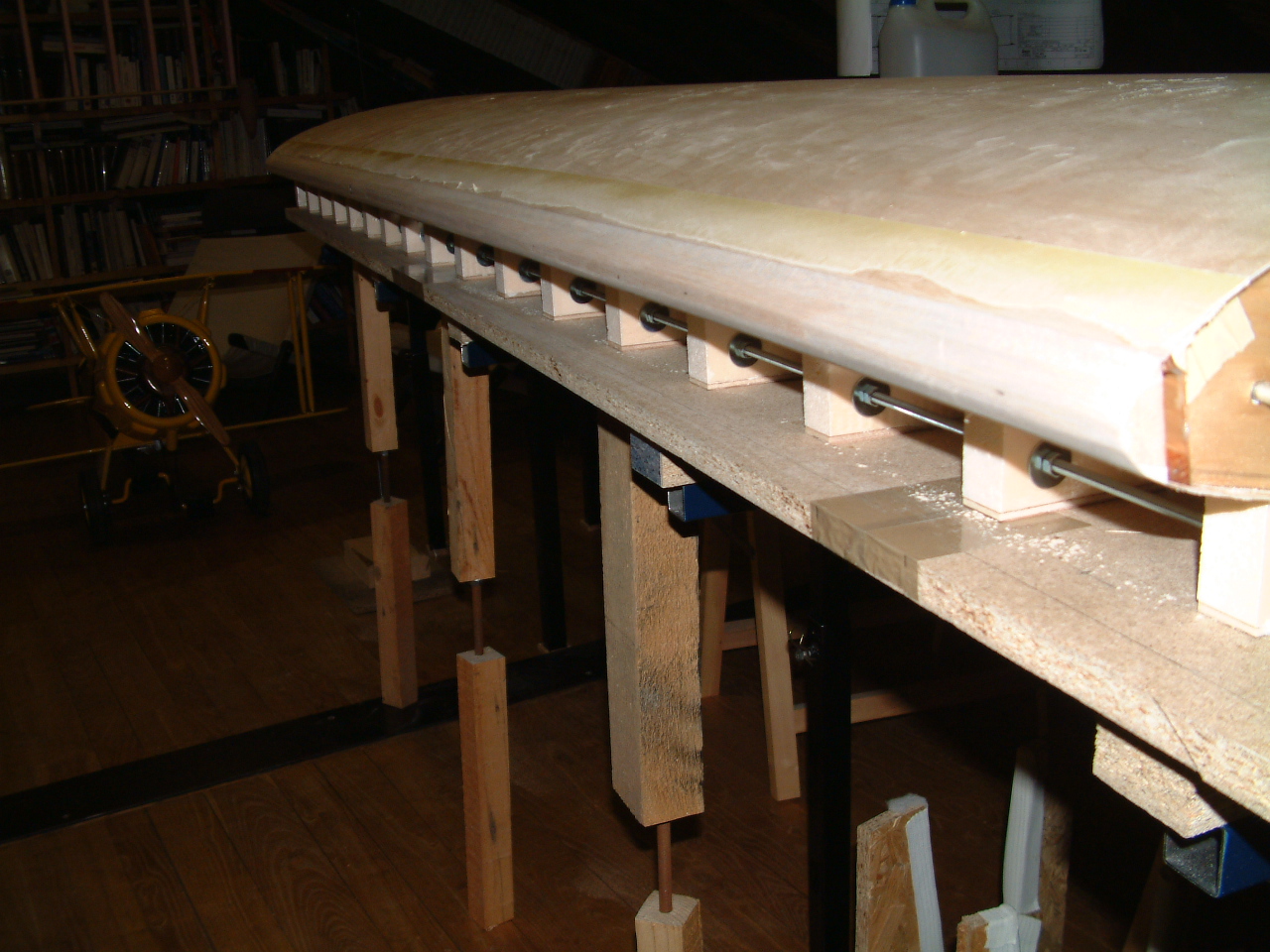

а таким способом можно лобик крыла клеить?  чтобы фанеру не нужно было гнуть из двух отдельных половинок



[fan444]

Можно  только  после  этого  желательно носик с  припуском  20  мм на  шов  пройти  стеклотканью  тонкой   на  смоле,  тщательно  все  зачистив  и  загрунтовав.



[CRX]

Можно.Стеклоткань не обязательно. Сверху ведь будет обшивка.
